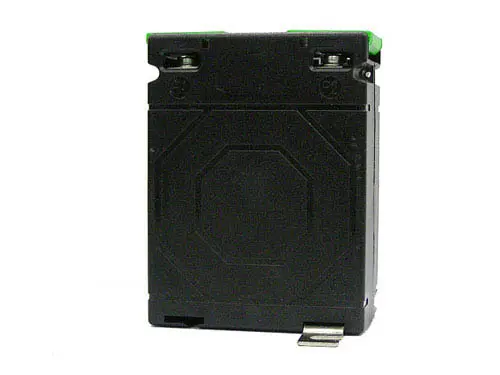

DIN Ray Ölçer PCE-LCTM 74 / W serisi, 60 A'ya kadar alternatif akımları ölçmek için | ||||
DIN Ray Ölçer PCE-LCTM 74/W, devrelerde AC akımları doğrudan kodlayıcılar tarafından algılanamayacak kadar yüksek olduğunda kullanılır. DIN Ray Ölçer, birincil akımı, bir metre ile işlenebilecek oransal olarak azaltılmış bir ikincil akıma dönüştürür. Ek olarak, DIN ray ölçer bağlı ölçüm cihazlarını aşırı voltajlardan korur. Versiyona bağlı olarak, PCE-LCTM 74 / W serisi DIN ray ölçerleri, 1A ila 60 A arasındaki birincil akımları tespit edebilir ve bunları 1 A veya 5 A ikincil akıma dönüştürebilir. Ek olarak, 1, 0,5 ve 0,2 hassasiyet sınıfları arasından seçim yapabilirsiniz. |
Teknik Özellikler | ||||
Birincil Prob (giriş) | 1 A ... 60 A | |||
İkincil Prob (çıkış) | 1 A, 5 A | |||
Hassasiyet Sınıfları | 0,2 - Laboratuvar ve performans ölçümleri için | |||
Derinlik | 62 mm | |||
Genişlik | 40 mm | |||
Standartlar | IEC/EN 60044-1, BS 3938, IS 2705-1 | |||
Gövde | 10 % cam elyaf takviyeli polikarbonat, UV94V-0’a göre alev geciktirici | |||
Bağlantılar | Her iki tarafta 2 bağlantı | |||
Termal Sınıf | E (120 °C’ye kadar) | |||
Sistem Kaynağı | Maks. 720 V | |||
Nominal Güç | 1,5 VA, 5 VA, 10 VA | |||
Ortam Sıcaklığı | -20 °C ... +45 °C | |||
Depolama Sıcaklığı | -50 °C ... +80 °C | |||
Termal Kısa Devre Akımı (I th) | 40 x In | |||
Dinamik Kısa Devre Akımı (I dyn) | 2,5 x I th | |||
Güvenlik Faktörü | 5 |
