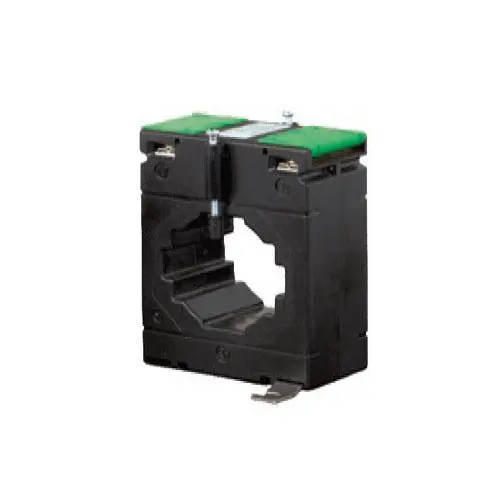

DIN Ray Ölçer PCE-LCTB 86/60 (45)

Sip.no.: PCE-LCTB 86/60 (45)

EAN:

Ürün Bilgisi

DIN Ray Ölçer PCE-LCTB 86/60 (45) 1600 A'ya kadar alternatif akımları ölçmek için seri

PCE-LCTB 86/60 (45) serisi DIN ray ölçerleri, devrelerdeki AC akımları doğrudan kodlayıcılar tarafından algılanamayacak kadar yüksek olduğunda kullanılır. DIN Ray Ölçer, birincil akımı, bir metre ile işlenebilecek orantılı olarak azaltılmış bir ikincil akıma dönüştürür. Ek olarak, DIN ray ölçer bağlı ölçüm cihazlarını aşırı voltajlardan korur. Tasarıma bağlı olarak, PCE-LCTB 86/60 (45) serisi DIN ray ölçerleri, 100 A ila 1600 A arasındaki birincil akımları algılayabilir ve bunları 1 A veya 5 A ikincil akıma dönüştürebilir. Ek olarak, 1 / 0.5 / 0.2 / 0.2s hassasiyet sınıfları arasından seçim yapabilirsiniz.

Özellikler

- Birincil prob (giriş): 100 A ... 1600 A

- İkincil prob (çıkış): 1 A / 5 A

- Sistem voltajı: maks. 720V

- Hassasiyet sınıfları: 0.2s / 0.2 / 0.5 / 1

- Frekans: 50 Hz

- IEC / EN 60044-1, BS 3938, IS 2705-1 standartları

- Kolay kurulum

- Kompakt boyutlar

Teknik Bilgiler

Birincil Prob (giriş)	100 A … 1600 A
İkincil Prob (çıkış)	1 A, 5 A
Hassasiyet Sınıfları	0,2s / 0,2 - Laboratuvar ve performans ölçümleri için
	0.5 - Doğru ölçümler için
	1 - Normal ölçümler için, analog ölçüm cihazları için

Derinlik	51 mm
Genişlik	50 mm
Delik Çapı	Ø 51 mm
Bara	60x12mm, 2x50x15mm
Standartlar	IEC/EN 60044-1, BS 3938, IS 2705-1
Gövde	10 % cam elyaf takviyeli polikarbonat, UV94V-0’a göre alev önleyici
Bağlantılar	Her iki tarafta 2 bağlantı
Termal Sınıf	E Birincil Prob (giriş)
Sistem Kaynağı	Maks. 720 V
Nominal Güç	1 VA … 20 VA
Ortam Sıcaklığı	-20 °C … +45 °C
Depolama Sıcaklığı	-50 °C … +80 °C
Termal Kısa Devre Akımı (I th)	40 x In
Dinamik Kısa Devre Akımı (I dyn)	2,5 x I th
Güvenlik Faktörü	5

Teslimat İçeriği

1 x DIN Ray Ölçer PCE-LCTB 86/60 (45)

1 x Kullanım Kılavuzu
