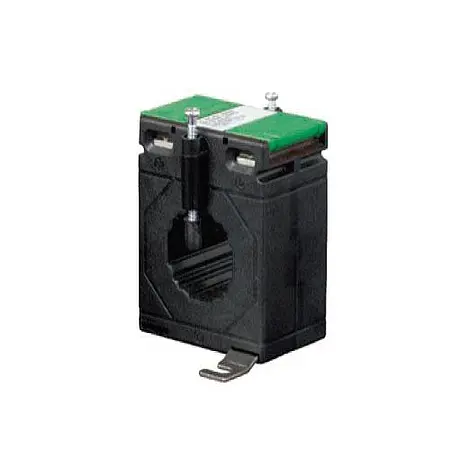

Akım Dönüştürücü PCE-LCTB 62/40 (40)

Sip.no.: PCE-LCTB 62/40 (40)

EAN:

Ürün Bilgisi

Akım Dönüştürücü PCE-LCTB 62/40 (40) 800 A'ya kadar alternatif akımları ölçmek için seri

PCE-LCTB 62/40 (40) serisi akım dönüştürücüleri, devrelerdeki AC akımları doğrudan kodlayıcılar tarafından algılanamayacak kadar yüksek olduğunda kullanılır. Akım Dönüştürücü, birincil akımı, bir metre ile işlenebilecek orantılı olarak azaltılmış bir ikincil akıma dönüştürür. Ek olarak, akım dönüştürücüsü bağlı ölçüm cihazlarını aşırı voltajlardan korur. Tasarıma bağlı olarak, PCE-LCTB 62/40 (40) serisinin akım dönüştürücüleri 100 A ila 800 A arasındaki birincil akımları tespit edebilir ve bunları 1 A veya 5 A ikincil akıma dönüştürebilir. Ek olarak, 1 / 0.5 / 0.2 / 0.2s hassasiyet sınıfları arasından seçim yapabilirsiniz.

Özellikler

- Birincil prob (giriş): 100 A ... 800 A

- İkincil prob (çıkış): 1 A / 5 A

- Sistem kaynağı: maks. 720V

- Hassasiyet sınıfları: 0.2s / 0.2 / 0.5 / 1

- Frekans: 50 Hz

- IEC / EN 60044-1, BS 3938, IS 2705-1 standartları

- Kolay kullanım

- Kompakt boyutlar

Teknik Bilgiler

Teknik Özellikler

Birincil Prob (giriş) 100 A ... 800 A

İkincil Prob (çıkış) 1 A, 5 A

Hassasiyet Sınıfları 0,2s / 0,2 - Laboratuvar ve performans ölçümleri için

0.5 - Doğru ölçümler için

1 - Normal ölçümler için, analog ölçüm cihazları için

Derinlik 40 mm

Genişlik 62 mm

Delik Çapı Ø 31 mm

Bara 40x10mm, 2x30x10mm

Standartlar IEC/EN 60044-1, BS 3938, IS 2705-1

Gövde 10 % cam elyaf takviyeli polikarbonat, UV94V-0’a göre alev geciktirici

Bağlantılar Her iki tarafta 2 bağlantı

Termal Sınıf E (120 °C’ye kadar)

Sistem Kaynağı Maks. 720 V

Nominal Güç 1 VA ... 10 VA

Ortam Sıcaklığı -20 °C ... +45 °C

Depolama Sıcaklığı -50 °C ... +80 °C

Termal Kısa Devre Akımı (I th) 40 x In

Dinamik Kısa Devre Akımı (I dyn) 2,5 x I th

Güvenlik Faktörü 5

Teslimat İçeriği

Teslimat İçeriği;

1 x Akım Dönüştürücü PCE-LCTR 62/40 (40),

1 x Kullanım Kılavuzu.
