Sip.no.: PCE-LCTB 225/125 (50)

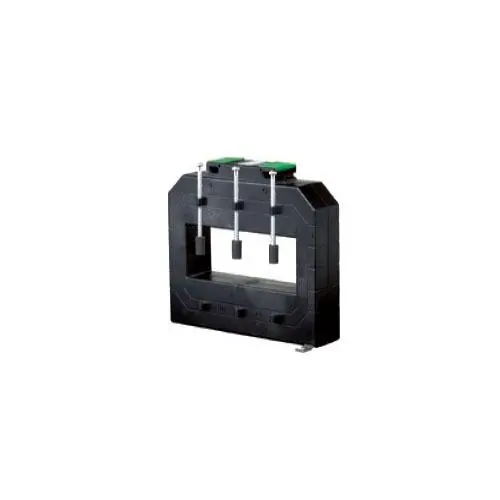

Akım Dönüştürücü PCE-LCTB 225/125 (50)

473,00 TL
567,60 TL
PCE-LCTB 225/125 (50)
Net fiyat. (Kdv dahil degildir). Arti nakliye bedeli 90,00 TL) net ( Havale / EFT )
Teslimat süresi: 1-2 iş günü

Ürün Bilgisi

Akım Dönüştürücü PCE-LCTB 225/125 (50) 6000 A'ya kadar alternatif akımları ölçmek için seri

PCE-LCTB 225/125 (50) serisi akım dönüştürücüleri, devrelerdeki AC akımları doğrudan kodlayıcılar tarafından algılanamayacak kadar yüksek olduğunda kullanılır. Akım dönüştürücüsü, birincil akımı, bir metre ile işlenebilecek orantılı olarak azaltılmış bir ikincil akıma dönüştürür. Ek olarak, akım dönüştürücüsü bağlı ölçüm cihazlarını aşırı gerilimlerden korur. Tasarıma bağlı olarak, PCE-LCTB 225/125 (50) serisi akım dönüştürücüleri, 600 A ila 6000 A arasındaki birincil akımları tespit edebilir ve bunları 1 A veya 5 A ikincil akıma dönüştürebilir. Ek olarak, 1 / 0.5 / 0.2 / 0.2s hassasiyet sınıfları arasından seçim yapabilirsiniz.

Özellikler

- Birincil prob (giriş): 600 A ... 6000 A
- İkincil prob (çıkış): 1 A / 5 A
- Sistem kaynağı: maks. 720V
- Hassasiyet sınıfları: 0.2s / 0.2 / 0.5 / 1
- Frekans: 50 Hz
- IEC / EN 60044-1, BS 3938, IS 2705-1 standartları
- Kolay kurulum
- Kompakt boyutlar

Teknik Bilgiler

Birincil Prob (giriş)600 A ... 6000 A
İkincil Prob (çıkış)1 A, 5 A
Hassasiyet Sınıfları

0,2s / 0,2 - Laboratuvar ve performans ölçümleri için
0.5 - Doğru ölçümler için
1 - Normal ölçümler için, analog ölçüm cihazları için

Derinlik50 mm
Genişlik225 mm
Delik Çapı123x92mm
Bara123x92mm
StandartlarIEC/EN 60044-1, BS 3938, IS 2705-1
Gövde10 % cam elyaf takviyeli polikarbonat, UV94V-0’a göre alev önleyici
BağlantılarHer iki tarafta 2 bağlantı
Termal SınıfE (120 °C’ye kadar)
Sistem KaynağıMaks. 720 V
Nominal Güç5 VA ... 100 VA
Ortam Sıcaklığı-20 °C ... +45 °C
Depolama Sıcaklığı-50 °C ... +80 °C
Termal Kısa Devre Akımı (I th)40 x In
Dinamik Kısa Devre Akımı (I dyn)2,5 x I th
Güvenlik Faktörü5

Teslimat İçeriği

1 x Akım Dönüştürücü PCE-LCTB 225/125 (50),
1 x Kullanım Kılavuzu.
