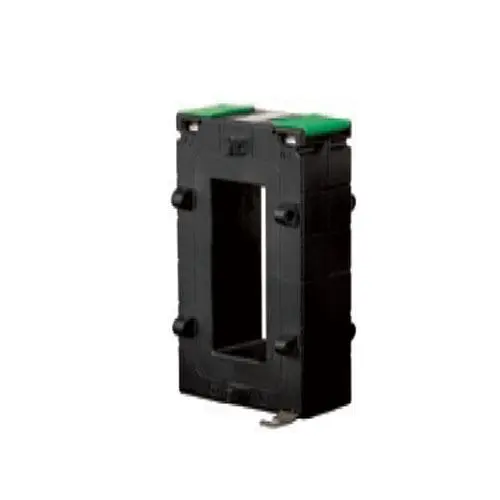

Akım Dönüştürücü PCE-LCTB 100/100V (45)

Sip.no.: PCE-LCTB 100/100V (45)

EAN:

Ürün Bilgisi

Akım Dönüştürücü PCE-LCTB 100 / 100V (45) 2500 A'ya kadar alternatif akımları ölçmek için seri

PCE-LCTB 100/100 V (45) serisi akım dönüştürücüleri, devrelerdeki AC akımları doğrudan kodlayıcılar tarafından algılanamayacak kadar yüksek olduğunda kullanılır. Akım dönüştürücü, bir metreyle işlenebilecek birincil akımı dönüştürür. Ek olarak, akım dönüştürücü bağlı ölçüm cihazlarını aşırı gerilimlerden korur. Tasarıma bağlı olarak, PCE-LCTB 100 / 100V (45) serisinin akım transformatörleri 400 A - 2500 A arasındaki birincil akımları tespit edebilir ve bunları 1 A veya 5 A ikincil akıma dönüştürebilir. Ek olarak, 1 / 0.5 / 0.2 / 0.2s hassasiyet sınıfları arasından seçim yapabilirsiniz.

Özellikler

- Birincil prob (giriş): 400 A ... 2500 A

- İkincil prob (çıkış): 1 A / 5 A

- Sistem voltajı: maks. 720V

- Hassasiyet sınıfları: 0.2s / 0.2 / 0.5 / 1

- Frekans: 50 Hz

- IEC / EN 60044-1, BS 3938, IS 2705-1 standartları

- Kolay kurulum

- Kompakt boyutlar

Teknik Bilgiler

Birincil Prob (giriş)	400 A … 2500 A
İkincil Prob (çıkış)	1 A, 5 A
Hassasiyet Sınıfları	0,2s / 0,2 - Laboratuvar ve performans ölçümleri için
	0.5 - Doğru ölçümler için
	1 - Normal ölçümler için, analog ölçüm cihazları için

Derinlik	45 mm
Genişlik	100 mm
Delik Çapı	41 x 103 mm
Bara	41 x 103 mm
Standartlar	IEC/EN 60044-1, BS 3938, IS 2705-1
Gövde	10 % cam elyaf takviyeli polikarbonat, UV94V-0’a göre alev önleyici
Bağlantılar	Her iki tarafta 2 bağlantı
Termal Sınıf	E (120 °C’ye kadar)
Sistem Kaynağı	Maks. 720 V
Nominal Güç	2,5 VA … 30 VA
Ortam Sıcaklığı	-20 °C … +45 °C
Depolama Sıcaklığı	-50 °C … +80 °C
Termal Kısa Devre Akımı (I th)	40 x In
Dinamik Kısa Devre Akımı (I dyn)	2,5 x I th
Güvenlik Faktörü	5

Teslimat İçeriği

1 x Akım Dönüştürücü PCE-LCTB 100/100V (45)

1 x Kullanım Kılavuzu
