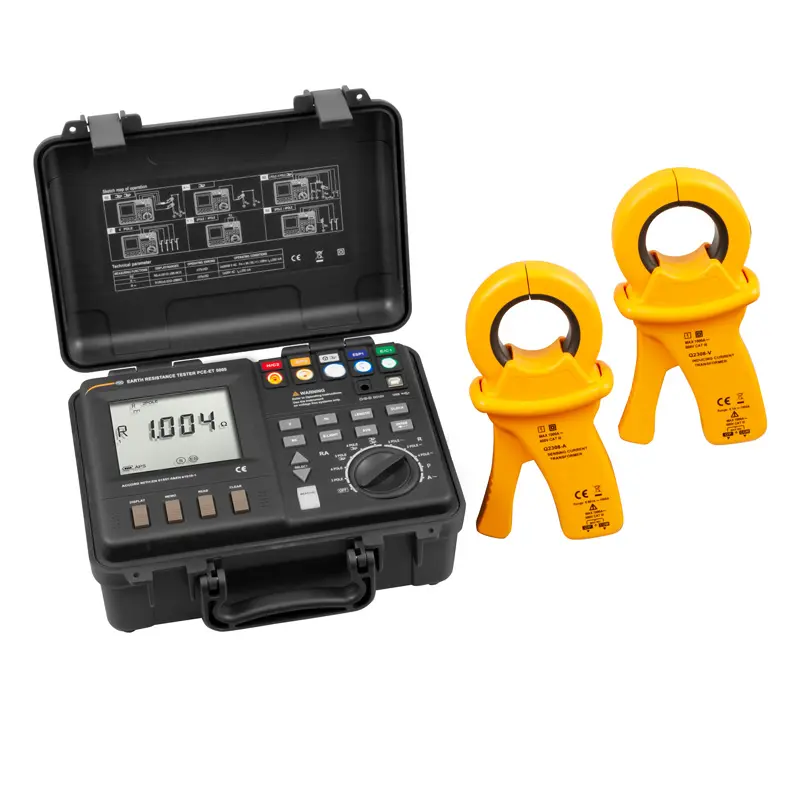

Telurómetro PCE-ET 5000

Referencia: PCE-ET 5000

GTIN (EAN): 4250348719126

Accessory

Certificado de calibracion ISO para el PCE ET

S/ 914.00

Descripción

Telurómetro con memoria / Posibilidad de uso móvil gracias al acumulador / Medición de resistencia / Comprobación del conductor de protección / Ayuda visual para la conexión / Comprobación de pararrayos / Pantalla retroiluminada / Comprobación de corriente, tensión y frecuencia de interferencia

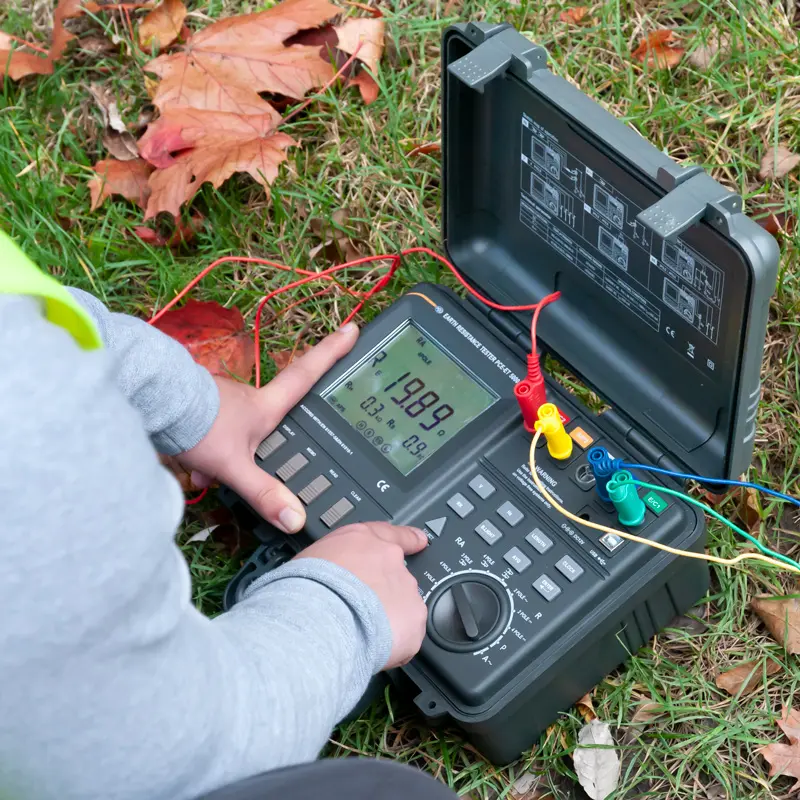

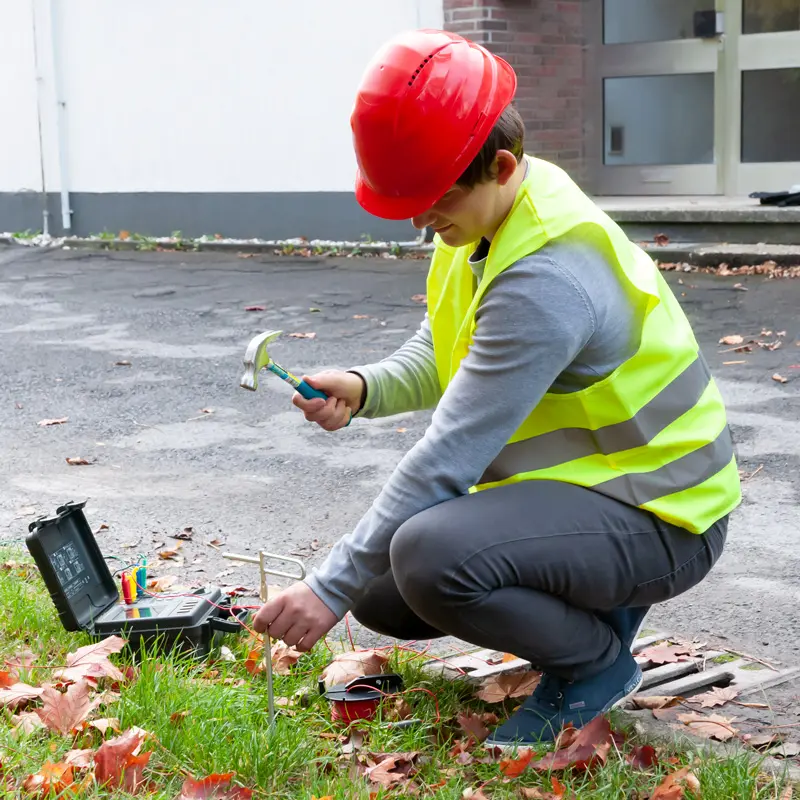

El telurómetro es un instrumento de medición de resistencia que lo puede usar de forma versátil. Con este telurometro puede realizar diferentes mediciones de resistencia. Por ejemplo, este telurómetro permite realizar una medición de resistencia normal de 2 o 4 hilos. También es posible medir la resistencia a tierra. Para realizar una medición de tierra se incluye en el envío las picas correspondientes. Las picas se conectan con el telurómetro de forma muy sencilla a través del cable de 20 m.

Otra función importante es la medición de resistencia de, por ejemplo, un pararrayos. Esta medición permite comprobar los pararrayos de edificios como pueden ser escuelas o universidades. La medición es sumamente importante para asegurarse que un rayo se deriva a tierra. Es decir, con este telurómetro puede comprobar si el pararrayos está bien conectado a tierra y si tiene el valor de resistencia correcto, para que el rayo derive a tierra.

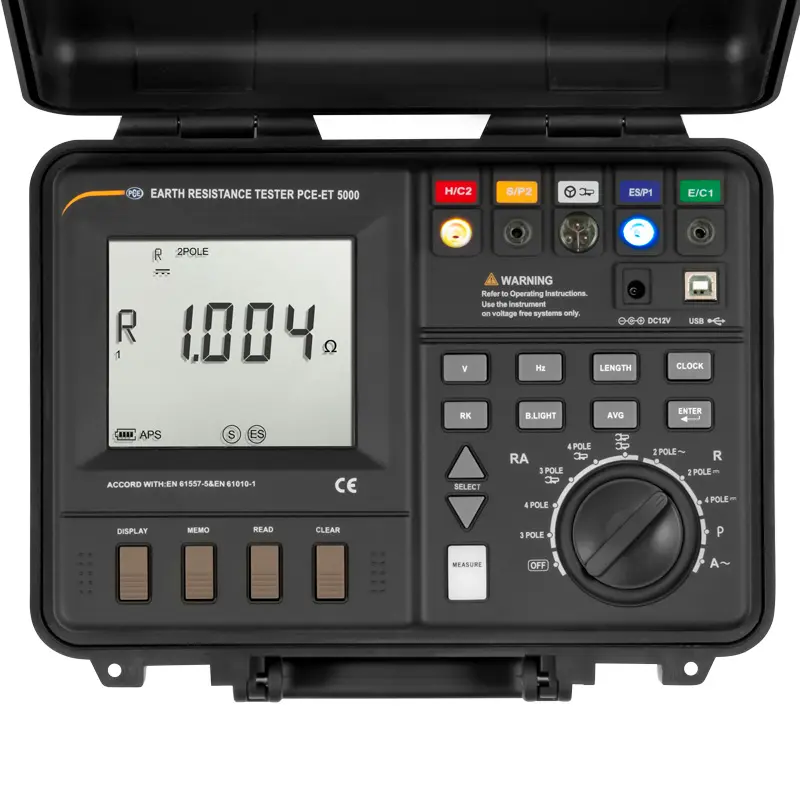

Para garantizar una medición correcta, este telurómetro integra una función para comprobar las conexiones. Una vez que el usuario selecciona una función de medición determinada se iluminan las conexiones necesarias. En caso que el usuario conecte erróneamente un cable, el telurómetro lo señalará de forma acústica y visual. Además, el telurómetro no realizará la medición hasta que todo esté correctamente conectado. Gracias a este telurómetro inteligente se limitan bastante los errores de conexióna. El telurómetro dispone adicionalmente de una memoria que le permite transferir los valores a un ordenador para su posterior análisis.

Características

- Uso móvil gracias al uso de pilas y acumulador
- Memoria de datos para análisis posterior en PC
- Ayuda de conexión visual para manejo sencillo
- Alarma en caso de conexión errónea
- Medición directa e indirecta de la resistencia
- Corriente, tensión y frecuencia parásita
- Longitud de los cables de prueba 25 m

Especificaciones

Resistencia de tierra a 3 hilos
Tensión de prueba	20, 48 V AC
Frecuencia de prueba	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Resistencia sondas Rs	<100 kΩ
Resistencia conexión a tierra auxiliar Rh	<100 kΩ
Resolución	0,001 Ω
Rango de medición Re	0,02 Ω ... 300 kΩ
Precisión	±(5 % + 10 dígitos)
Ust	<24 V
Fst	16 ... 400 Hz

La precisión se garantiza con una condiciones atmosféricas de 0 ... 28 °C, <80 % H.r. (sin condensación). Tiempo de respuesta <15 segundos (el tiempo requerido para alcanzar la precisión indicada, tras el inicio de la medición y con la función promedio desactivada.)

Resistencia de tierra a 4 hilos
Tensión de prueba	20, 48 V AC
Frecuencia de prueba	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corriente de cortocircuito	250 mA
Tiempo de prueba	30 segundos
Resistencia sondas Rs	<100 kΩ
Resistencia conexión a tierra auxiliar Rh	<100 kΩ
Resolución	0,001 Ω
Rango de medición Re	0,02 Ω ... 300 kΩ
Precisión	±(5 % + 10 dígitos)
Ust	<24 V
Fst	16 ... 400 Hz

La precisión se garantiza con una condiciones atmosféricas de 0 ... 28 °C, <80 % H.r. (sin condensación). Tiempo de respuesta <25 segundos (el tiempo requerido para alcanzar la precisión indicada, tras el inicio de la medición y con la función promedio desactivada.)

Resistencia de tierra a 3 hilos con pinza de corriente
Tensión de prueba	20, 48 V AC
Frecuencia de prueba	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Resistencia sondas Rs	<100 kΩ
Resistencia conexión a tierra auxiliar Rh	<100 kΩ
Resolución	0,001 Ω
Rango de medición Re	0,02 Ω ... 20 kΩ
Precisión	±(5 % + 10 dígitos)
Ust	<24 V
Fst	16 ... 400 Hz

La precisión se garantiza con una condiciones atmosféricas de 0 ... 28 °C, <80 % H.r. (sin condensación). Tiempo de respuesta <25 segundos (el tiempo requerido para alcanzar la precisión indicada, tras el inicio de la medición y con la función promedio desactivada.) Si la corriente en la pinza de corriente es demasiado bajo es posible que se interrumpa la medición.

Resistencia de tierra a 4 hilos con pinza de corriente
Tensión de prueba	20, 48 V AC
Frecuencia de prueba	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Resistencia sondas Rs	<100 kΩ
Resistencia conexión a tierra auxiliar Rh	<100 kΩ
Resolución	0,001 Ω
Rango de medición Re	0,02 Ω ... 20 kΩ
Precisión	±(5 % + 10 dígitos)
Ust	<24 V
Fst	16 ... 400 Hz

La precisión se garantiza con una condiciones atmosféricas de 0 ... 28 °C, <80 % H.r. (sin condensación). Tiempo de respuesta <25 segundos (el tiempo requerido para alcanzar la precisión indicada, tras el inicio de la medición y con la función promedio desactivada.) Si la corriente en la pinza de corriente es demasiado bajo es posible que se interrumpa la medición.

Resistencia de tierra con sólo las pinzas de corriente
Tensión de prueba	48 V AC
Frecuencia de prueba	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Rango de medición Re	0,02 Ω ... 150 Ω
Resolución	0,001 Ω
Precisión	±(5 % + 10 dígitos)
Ust	<24 V
Fst	16 ... 400 Hz

La precisión se garantiza con una condiciones atmosféricas de 0 ... 28 °C, <80 % H.r. (sin condensación). Tiempo de respuesta <25 segundos (el tiempo requerido para alcanzar la precisión indicada, tras el inicio de la medición y con la función promedio desactivada.) Si la corriente en la pinza de corriente es demasiado bajo es posible que se interrumpa la medición.

Resistividad del suelo
Tensión de prueba	20, 48 V AC
Frecuencia de prueba	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Resolución	0,001 Ω * m
Rango de medición Re	0,02 Ω ... 1000 kΩ * m
Precisión	±(5 % + 10 dígitos)

Medición de resistencia (AC) de 2 hilos
Tensión de prueba	20 V AC
Frecuencia de prueba	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Rango de medición Re	0,02 Ω ... 300 kΩ
Resolución	0,001 Ω
Precisión	±(5 % + 10 dígitos)
Ust	<24 V
Fst	16 ... 400 Hz

Medición de resistencia (DC) de 2 hilos
Tensión de prueba	20 V DC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Rango de medición Re	0,02 ... 3 kΩ
Resolución	0,001 Ω
Precisión	±(5 % + 10 dígitos)
Ust	<3 V
Fst	16 ... 400 Hz

Medición de resistencia (DC) de 4 hilos
Tensión de prueba	20 V DC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Rango de medición Re	0,02 Ω ... 3 kΩ
Resolución	0,001 Ω
Precisión	±(5 % + 10 dígitos)
Ust	<3 V
Fst	16 ... 400 Hz

Compensación de línea
Tensión de prueba	20, 48 V AC
Frecuencia de prueba	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Corriente de cortocircuito	250 mA
Tiempo de prueba	26 segundos
Resolución	0,001 Ω
Rango de medición Re	0,02 Ω ... 30 Ω
Precisión	±(3 % + 10 dígitos)
Ust	<24 V
Fst	16 ... 400 Hz

Tensión de interferencia
Rango de medición	±50 V DC 1 ... 50 V AC
Resolución	0,1 V
Precisión	±(5 % + 5 dígitos)

Corriente de interferencia
Rango de medición	20 mA ... 2 A
Resolución	1 mA
Precisión	±(5 % + 5 dígitos)

Frecuencia de interferencia
Rango de medición	16 ... 400 Hz
Resolución	1 Hz
Precisión	±(1 % + 10 dígitos)

Otras especificaciones
Memoria	100 valores
Condiciones operativas	0 ... 40 °C, <80 % H.r. (sin condensación)
Condiciones ambientales para cargar el acumulador	10 ... 40 °C, <80 % H.r. (sin condensación)
Condiciones de almacenamiento	-10 ... 50 °C, <90 % H.r. (sin condensación)
Condiciones de almacenamiento del acumulador	-20 ... 30 °C, <80 % H.r. (sin condensación)
Altitud para almacenamiento	<12.000 m sobre el nivel del mar
Altitud operativa	<2.000 m sobre el nivel del mar
Diámetro bornes	51 mm
Pantalla	LCD retroiluminada, 9999 dígitos
Indicación sobrerrango superior	> LIMIT
Indicación sobrerrango inferior	-
Frecuencia de medición de la resistencia de tierra Corriente de fuga	1 Hz (si la función de promedio está activada: 1 valor cada 4 segundos)
Frecuencia de medición de la tensión	2 Hz
Frecuencia de medición de la tensión parásita	4 Hz
Frecuencia de medición de la frecuencia parásita	1 Hz
Frecuencia de medición de la corriente parásita	1 Hz
Interfaz	Conexión medidor: E, ES, S, H, conexión pinza, USB-B, conexión para la carga
Alimentación pilas	6 x pilas de 1,5 V tipo D LR14
Alimentación acumulador	1 x acumulador de níquel e hidruro de metal 7,2 V
Alimentación componente de red	Principal: 100 ... 240 V, 50 ... 60 Hz / Secundario: 12 V, 3 A
Potencia absorbida máx. con componente de red	15 VA
Potencia absorbida máx. con pilas o acumulador	6 VA
Tiempo operativo con acumulador	Aprox. 5 horas
Tiempo operativo con pilas	Aprox. 9 horas (retroiluminación apagada)
Tensión de entrada máxima	250 V AC, 50 ... 400 Hz
Tensión de entrada máxima con relación a tierra	300 V rms (CAT III)
Aislamiento eléctrico	6880 V AC: 15 segundos
Protección contra sobretensión	250 V AC entre las conexiones
Dimensiones	260 x 125 x 280 mm
Peso	Aprox. 2,5 kg
Normativas	Seguridad: EN61010-1:2001, EN61010-031:2002, Grado de suciedad: 2, CAT III 300 V EMC: EN61000-3-2:2000, IEC61326-1:1997 A

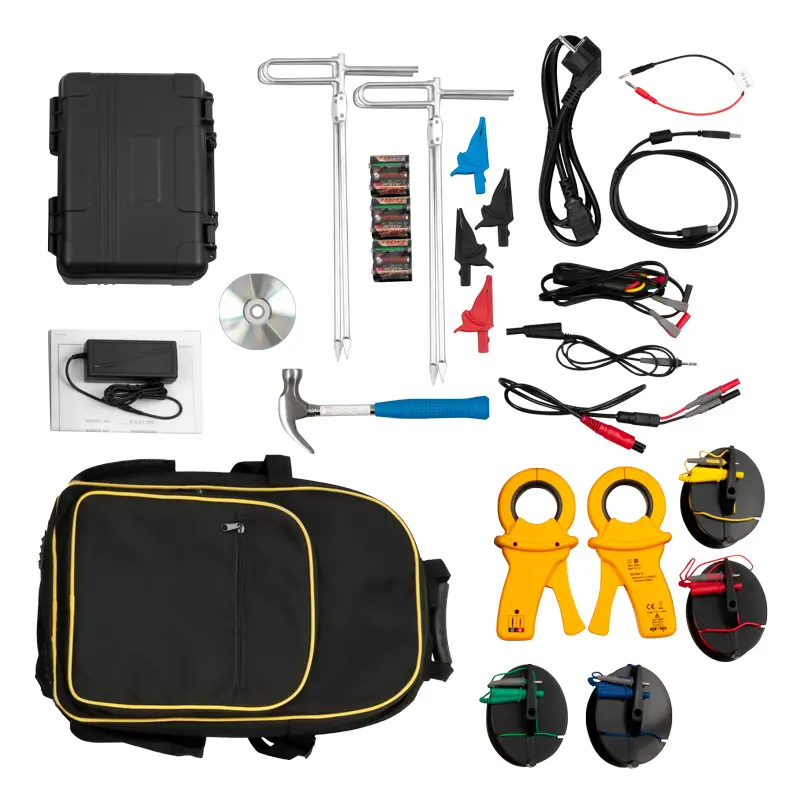

Contenido del envío

1 x Telurómetro
4 x Pinzas de cocodrilo
1 x Cargador
1 x Cable USB
4 x Cables de prueba
1 x Cable de tensión para pinza
1 x Cable de corriente para pinza
6 x Pilas de 1,5 V C
2 x Pinzas de corriente
1 x Acumulador recargable
4 x Picas
1 x Manual de instrucciones
