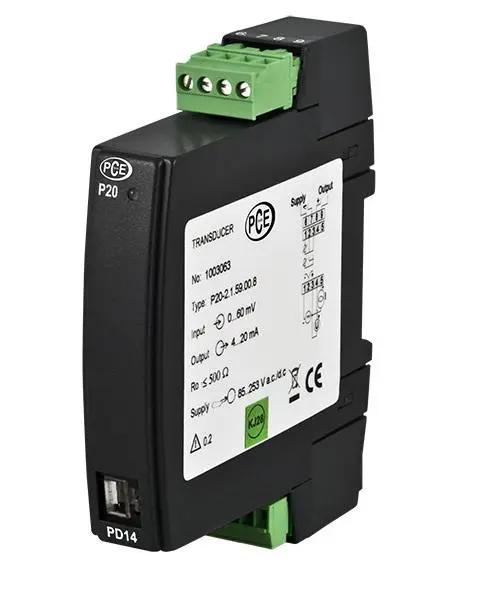

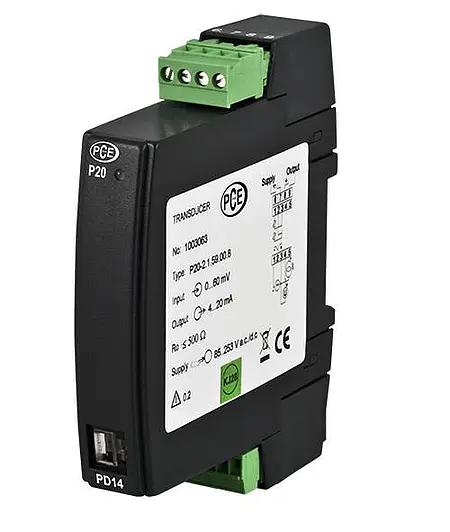

Transducteur de température PCE-P20

Transducteur de température PCE-P20 [zoom]

Transducteur de température PCE-P20

Référence: PCE-P20
GTIN (EAN):
199,90 €
239,88 €
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
PCE-P20
Délai de livraison: 1-2 jours ouvrés

Description

Pour les thermo éléments et les thermomètres de résistance / Parfait pour les signaux normalisés séparation galvanique de l'entrée et la sortie
Le transducteur de température PCE-P20 a été développé pour convertir le signal de différents capteurs de température en un signal normalisé de 4... 20 mA. En plus de capteurs de température tels que le Pt100, Pt1000 ou les thermo éléments, l'emetteur de température peut convertir d'autres types de signaux différents. Le transducteur de température peut donc s'utiliser d'une façon vaste. Vous pouvez même convertir des tensions de -10... +10 en différentes échelles de 4 … 20 mA. L'entrée, la sortie et l'alimentation sont séparées galvaniquement. Le transducteur de température possède une compensation de température propre nécessaire pour convertir des signaux de thermo éléments. Il n'est donc pas nécessaire de connecter une compensation externe au transducteur de température PCE-P20. Les paramètres du transducteur de température sont transférés à l'appareil à travers de l'adaptateur de programmation PCE-PD14. Cette fonction évite une mauvaise manipulation du processus. Le logiciel vous permet aussi de voir les valeurs de mesure actuelles. Cela est surtout avantageux lors de la réalisation d'une nouvelle configuration dans le transducteur de température mais qui n'a pas encore de relation avec le processus. Avec cette fonction vous éviterez les erreurs par avance.

Caractéristiques

- Entrées pour différentes formes d'ondes
- Sortie 4... 20 mA
- Programmation à travers du logiciel
- Sorties avec séparation galvanique
- Réglette de montage
- De faibles dimensions

Spécifications

Entrée
Pt100, Pt250, Pt500, Pt1000
Thermo élément type K, J, S, N
Tension continue
Courant continue
Résistance


-200 °C ... 850 °C
-200 °C ... 1200 °C
-10 V ... 10 V
-20 mA ... 20 mA
0 Ω ... 4000 Ω

Sortie
Tension
Courant


0 ... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V
0/4 ... 20 mA, 20 ... 0/4 mA

Résistance d'entrée
Tension
Courant


> 1 MΩ
12 Ω ± 1%

Résistance maximum dans la sortie

≤ 500 Ω

Classe de précision

0,2

Isolement

Entrée et sortie séparés galvaniquement

Tension d'alimentation

85 V... 253 V AC / DC
20 V... 40 V AC / DC

Réglages

Avec un adaptateur de programmation
Livré pré programmé

Température de fonctionnement

- 20 °C ... 55 °C

Température de stockage

- 20 °C ... 85 °C

Humidité de l'air maximum

≤ 95 % H.r.

Dimensions (largeur x hauteur x profondeur)

22,5 x 100 x 120 mm

Montage

Réglette de montage de 35 mm

Poids

125 g


Contenu de livraison

1 x Transducteur de température PCE-P20
1 x Notice d'emploi
