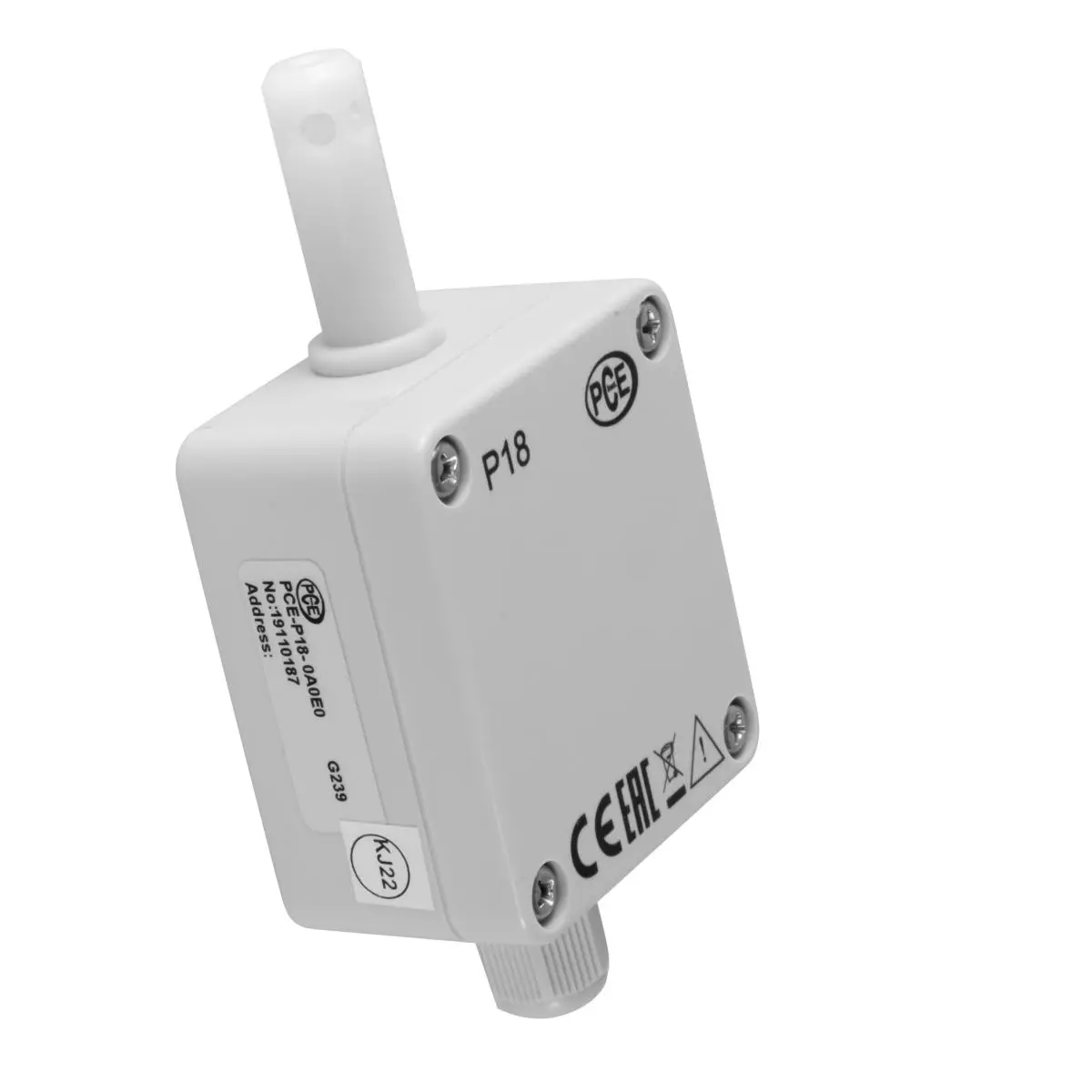

Le transducteur d'humidité est utilisé dans les systèmes CVC pour surveiller l’humidité relative et la température de l’air. Les grandeurs mesurées sont transmises par le transducteur d'humidité via l’interface RS-485. Ce transmetteur compact mesure avec précision l’humidité relative et la température à l’aide d’un composant semi-conducteur.

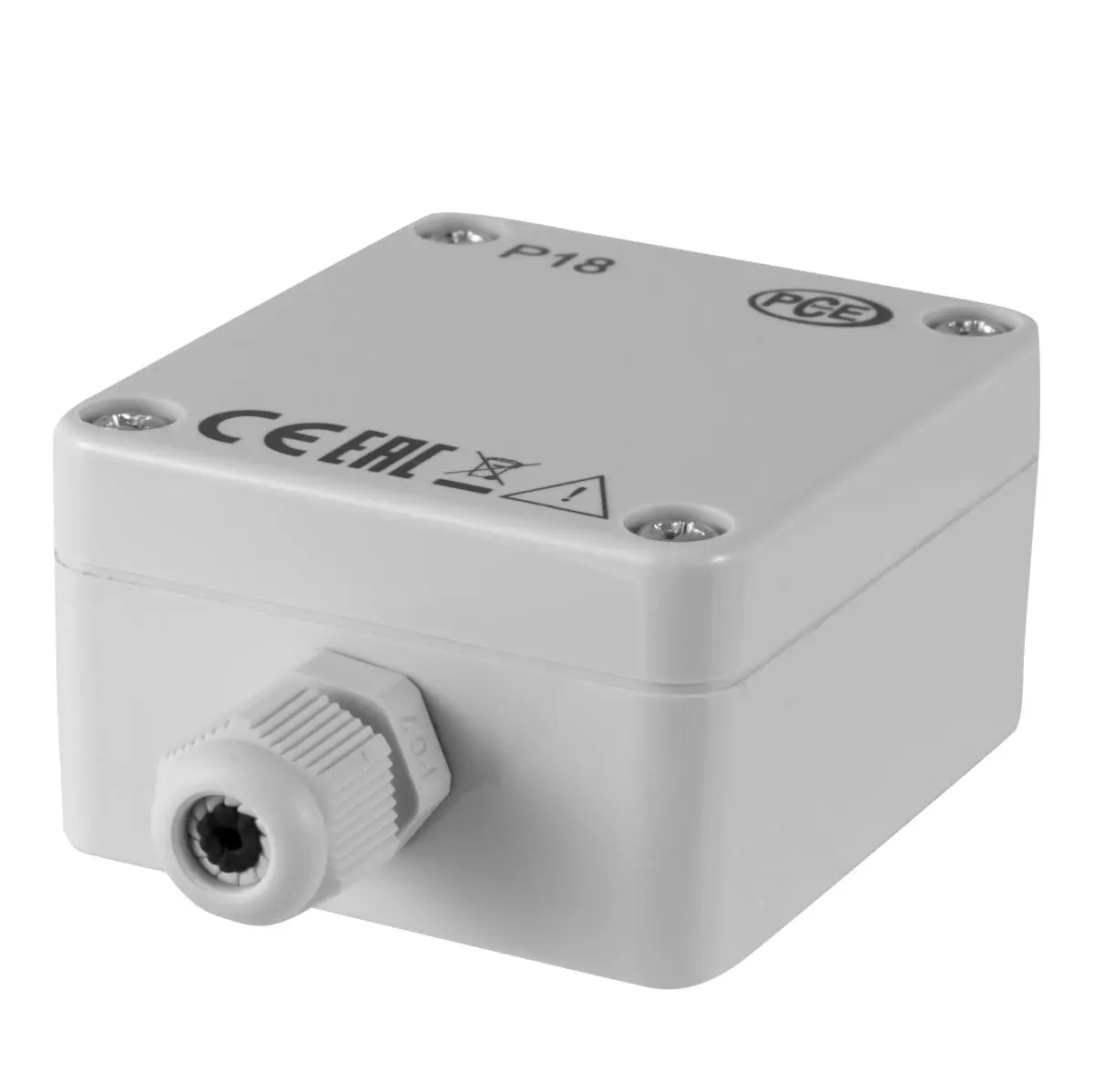

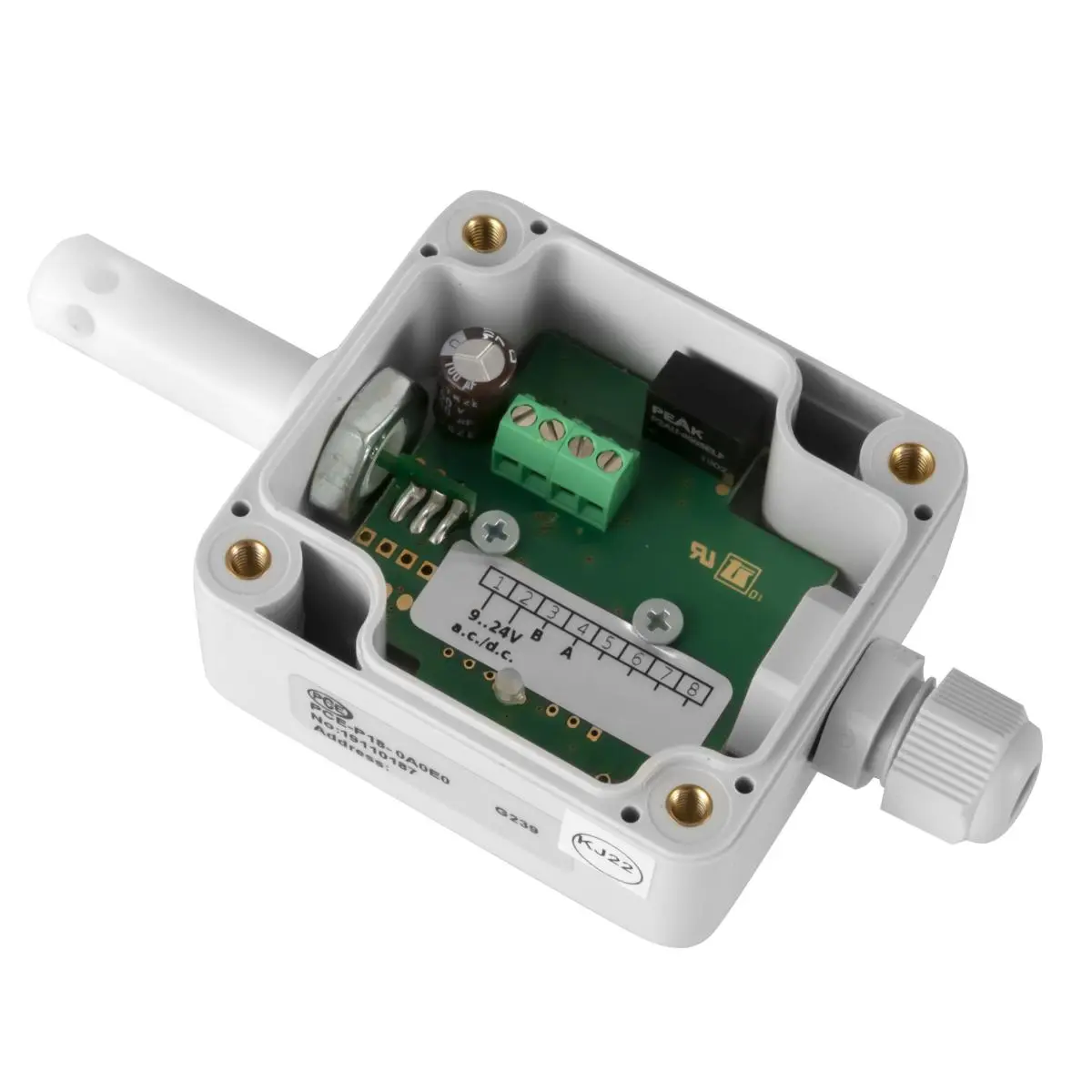

Pour sa mise en service, le transducteur d'humidité est alimenté en tension continue. Les grandeurs mesurées sont transmises par une ligne à deux fils. Tous les raccordements s’effectuent par des bornes à vis situées dans le boîtier étanche IP65. Cette fonction est particulièrement utile lorsque plusieurs points de mesure doivent être interconnectés dans le cadre de la surveillance d’un bâtiment.
| Humidité relative | |
| Plage de mesure jusqu'à | 0 ... 9 % |
| Précision | ±3 % |
| Humidité relative | |
| Plage de mesure jusqu'à | 10 ... 90 % |
| Précision | ±2 % |
| Humidité relative | |
| Plage de mesure jusqu'à | 91 ... 100 % |
| Précision | ±3 % |
| Température | |
| Plage de mesure jusqu'à | -20 ... +60 °C |
| Précision | 0,5 % FS |
| Caractéristiques techniques générales | |
| Type d'écran | sans écran |
| Interface | RS485 |
| Temps de réponse | 300 mS |
| Temps de préchauffage | 15 min |
| Mounting | Montage mural |
| Communication | Modbus RTU |
| Puissance | 1,5 W |
| Format de transmission | 8N1, 8N2, 8O1 |
| Débit en bauds | 4800 bit/s, 9600 bit/s, 19200 bit/s, 38400 bit/s, 57600 bit/s |
| Hystérésis | 1 % r.F. |
| Influence de la température | ±25 % de l’erreur de base par 10 °C |
| Classe de protection | IP65 |
| Alimentation | 19 ... 30 V DC |
| Conditions de fonctionnement | -30 ... 85 °C , 0 ... 95 % H.r. |
| Conditions de stockage | -30 ... 85 °C , 0 ... 95 % H.r. |
| Dimensions ( L x L x H ) | 118 x 35 x 58 mm |
| Poids | 125 g |
