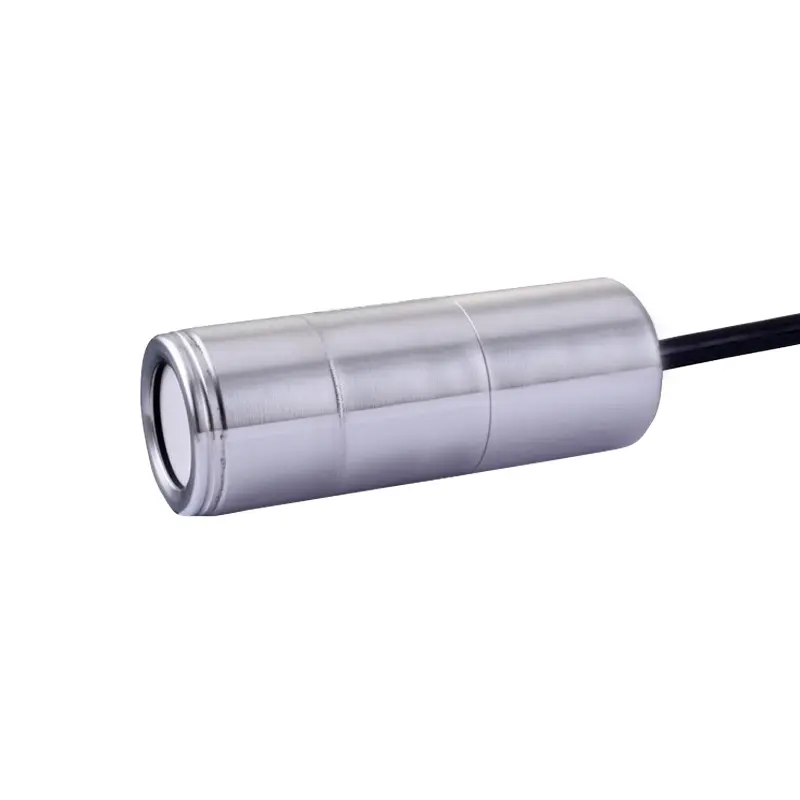

Capteur de niveau PCE-SLS 20

Référence: PCE-SLS 20
427,90 €
509,20 €
4250348723086
PCE-SLS 20
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Le prix de base est recalculé et multiplié par la longueur du câble.
m
La longueur du câble sera facturée en supplément selon la longueur et le type de câble choisi !
Délai de livraison: 1-2 jours ouvrés
Capteur de niveau hydrostatique à membrane céramique / Plage jusqu´à 200 mH2O / Sortie 4-20 mA ou 0-10 V / Précision : ±0,35 %
Le capteur de niveau en acier inoxydable est parfait pour la mesure de niveau dans des processus. Le capteur de niveau est particulièrement indiqué pour la mesure du niveau des eaux usées, des milieux sales ou des milieux avec une plus grande viscosité. Le capteur de niveau en acier inoxydable utilise une cellule de mesure céramique capacitive et détermine le niveau dans les conteneurs, au moyen de la pression.

Grâce à sa grande précision de ±0,35 % du fond d'échelle, le capteur de niveau en acier inoxydable est aussi adapté aux faibles hauteurs de remplissage. Par conséquent, la plage de mesure du capteur de niveau en acier inoxydable s'étend de 0 ... 0,4 mH2O à 0 ... 200 mH2O. Cela correspond à une pression de 40 mBar à 20 Bar. Le capteur de niveau en acier inoxydable transmet la valeur mesurée sous forme d´un signal analogique de 4-20 mA ou 0-10 V. Grâce à cela, vous pouvez connecter le capteur de niveau en acier inoxydable à pratiquement n'importe quel dispositif d'évaluation de processus.

- Pression nominale jusqu'à 200 mH2O
- Précision : ±0,35 % du fond d´échelle
- Diamètre : 39,5 mm
- Indiquée pour la production d'eau potable
- Capteur céramique
- Indiquée pour les milieux sales et visqueux

Pression nominale

Niveau de remplissage

Surcharge

0,04 Bar

0 ... 0,4 mH2O

2 Bar

0,06 Bar

0 ... 0,6 mH2O

2 Bar

0,1 Bar

0 ... 1 mH2O

4 Bar

0,16 Bar

0 ... 1,6 mH2O

4 Bar

0,25 Bar

0 ... 2,5 mH2O

6 Bar

0,4 Bar

0 ... 4 mH2O

6 Bar

0,6 Bar

0 ... 6 mH2O

8 Bar

1 Bar

0 ... 10 mH2O

8 Bar

1,6 Bar

0 ... 16 mH2O

15 Bar

2,5 Bar

0 ... 25 mH2O

25 Bar

4 Bar

0 ... 40 mH2O

25 Bar

6 Bar

0 ... 60 mH2O

35 Bar

10 Bar

0 ... 100 mH2O

35 Bar

16 Bar

0 ... 160 mH2O

45 Bar

20 Bar

0 ... 200 mH2O

45 Bar



Précision (sélectionnable)

≤ ±0,35 % F.S. (standard)
≤ ±0,25 % F.S. (en option)

Signal de sortie (sélectionnable)

4 ... 20 mA (2 fils)
0 ... 10 V (3 fils)

Charge

Rmax = [(UB – UB min) / 0,02 A] Ω

Effets d'influence

Énergie auxiliaire: 0,05 % F.S. / 10 V
Charge: 0,05 % F.S. / kΩ

Stabilité à long terme

≤ ± 0,1 % F.S. / année dans les conditions de référence

Durée d'activation

700 ms

Temps de réponse moyen

≤ 200 ms

Temps de réponse maximum

380 ms

Part de mesure

5 Hz

Erreur de température

≤ ±1 % F.S. (-20 ... +80 °C)

Résistance au court-circuit

Permanente

Protection contre la polarité inverse

Ne provoque pas de dommage, et n'a pas non plus de fonction

Protection contre les rayons

2 fils: intégrée
3 fils: sans

Câble de connexion (sélectionnable)

PVC ( -5 ... +70 °C) gris Ø 7,4 mm
PUR (-25 ... +70 °C) noir Ø 7,4 mm
FEP 4 (-25 ... +70 °C) noir Ø 7,4 mm
TPE-U (-25 ... +125 °C) bleu Ø 7,4 mm

Câble blindé à tuyau d'air intégré comme référence à la pression de l'air ambiant.
N'utilisez pas de sondes d'immersion suspendues avec câble FEP lorsqu'une exposition à des processus fortement chargés est prévue.



Boîtier

Acier inoxydable 1.4404

Joints (sélectionnable)

FKM
EPDM

Membrane de séparation (sélectionnable)

Céramique Al2O3 96 %
Céramique Al2O399,9 %

Puissance absorbée maximale

21 mA

Milieux

Eau
Eaux usées
Combustibles et pétrole

Domaines d'utilisation

Production d'eau potable
Stations d'épuration
Traitement des eaux
Contrôle du niveau dans des récipients ouverts
Dépôts de carburant
Citernes
Usines de biogaz

Conditions de fonctionnement

-25 ... +125 °C

Conditions de conservation

-40 ... +40 °C

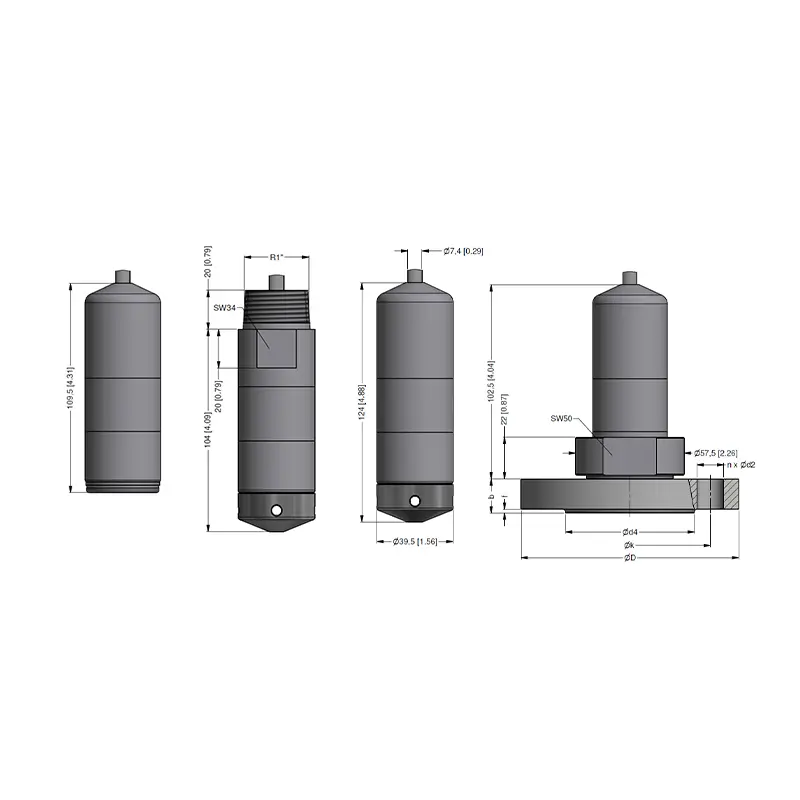

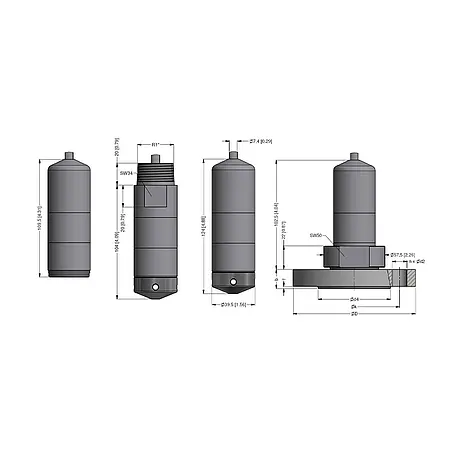

Dimensions

Ø 39,5 mm x 124 mm

Poids

Environ 400 g (sans câble)


1 x Capteur de niveau en acier inoxydable, selon la configuration sélectionnée
1 x Manuel d´utilisation
