Indicateur de processus PCE-DPD-U

Référence: PCE-DPD-U

Question sur cet article

Délai de livraison: 1-2 jours ouvrés

Indicateur de processus fonctionnant comme voltmètre, ampèremètre, traitement de signaux, température, résistances, potentiomètres et fréquences / Design modulaire / Écran LED à 4 chiffres / Alimentation universelle 110 ou 230 V AC ou 24 V DC

L'indicateur de processus peut être configuré comme voltmètre, ampèremètre, traitement de signaux (mA) avec et sans tension d'excitation, température, résistances, potentiomètres et fréquences. L'indicateur de processus pour panneau mesure 96 x 48mm et affiche les valeurs sur un écran LED à 4 chiffres. La plage de mesure est comprise entre 9999 et -1999 avec point décimal sélectionnable. L'indicateur de processus dispose d'accès rapides au setpoint des alarmes, contact externe pour fonctions spéciales, mode Eco de consommation réduite, 5 niveaux de luminosité.

La tension de l'alimentation de l'indicateur de processus pour panneau multi signal est comprise entre 18 et 265 V AC/DC. En option, l'indicateur de processus peut disposer de sortie relais, sortie analogique et communications Modbus RTU.

- Indicateur de processus numérique multi signal
- Écran LED à 4 chiffres de 14 mm et de couleur rouge
- Dimensions 96 x 48 mm
- Fonctions incluses d'alarmes, filtres d'écran, luminosité, mot de passe
- Alimentation universelle de 18…265 VAC (50/60Hz)/DC

Plages de signal
Processus Tension et courant AC Tension et courant DC Fréquence Température Résistances Potentiomètres	4/20 mA, 0/10 Vdc ~ 600 Vac, ~ 200 Vac, ~ 20 Vac, ~ 2 Vac ~ 200 mVac, ~ 60 mVac, ~ 5 Aac, ~ 20 mAac ±600 Vdc, ±200 Vdc, ±20 Vdc, ±2 Vdc, ±200 mVdc, ±60 mVdc, ±5 Adc, ±20 mAdc Sur plages de Vac et Aac. Thermocouples type K, J, E, N, L, R, S, B, T et C / Sondes type Pt, Ni, NTC, PTC De 0/5 KOhm et 0/50 KOhm Valeur nominale entre 500 Ohm et 20 KOhm

Écran	LED à 4 chiffres et 7 segments
Couleur	Rouge
Hauteur chiffres	14 mm
Plage indication	-1999 ... 9999
Point décimal	Configurable
Sorties en option	1 relais pour Slot1 (PCE-DPD-U/R1) 1 relais pour Slot2 (PCE-DPD-U/R2) 1 sortie analogique pour Slot1 (PCE-DPD-U/A1) 1 sortie Modbus RTU pour Slot1 (PCE-DPD-U/MB1)
Sortie d’alimentation	Vexc. de +15 Vdc configurable dans le terminal 5
Alimentation	Universelle 18…265 V AC (50/60Hz)/DC
Consommation	Max. 1 W (indicateur uniquement) Max. 2,5 W (indicateur avec options)
Rafraîchissement de l'indication sur l'écran	3 rafraîchissements /seconde
Connexions électriques	Borne à vis enfichable
Protection	Frontale: IP65
Montage	Panneau
Découpe du panneau	92 x 44 mm
Dimensions	96 x 48 x 91 mm
Poids	Environ 150 g
Température de fonctionnement	0 ... 50 °C
Température de conservation	-20 ... 70 °C

1 x Indicateur de processus
1 x Feuille adhésive avec différentes unités
1 x Kit d'accessoires pour montage sur panneau
1 x Guide rapide

Remarque: Vous trouverez le manuel de l'appareil dans la section des téléchargements.

Fiche tec.

Accessoires

Module sortie analogique pour le PDE-DPD-U

Référence: PCE-DPD-U/A1

Module sortie analogique pour le PDE-DPD-U

Le module à sortie analogique vous offre une sortie de 4 à 20 mA, isolée, à installer dans l'option Opt1.

- Plages de sortie: 4 ... 20 mA (active et passive)
- Sortie active: Connecter terminal A (+15 Vdc) et B (mA) RL <350 R
- Sortie passive: Connecter terminal C (GND) et B (mA) RL <700 R
- Précision: <0,5% FS
- Isolation: 1000 V DC
- Temps de réponse: <100 msec. + Temps de réponse de l'indicateur
- Localisation permise: Opt1

Catalogue: Régulation et contrôle / Indicateur / - Indicateur de installation

Fabricant: PCE Instruments

75,90 €

Prix HT / Frais d'envoi non compris

Référence: PCE-DPD-U/MB1

Module Modbus RTU pour PCE-DPD-U

Le module vous offre 1 sortie série dans protocole Modbus RTU, isolée, à installer dans l'option Opt1.

- Permet la communication Modbus
- Protocole: Modbus RTU
- Type de bus: RS-485, configurable à 9600 bps ou 4800 bps
- Directions: 1 à 247
- Formats: Configurable 8n1, 8e1, 8o1, 8n2
- Codes de fonction: 4 - lecture d’enregistrement
- Enregistrements: 0 - valeur d´indication (16 bits) / 1 - nombre de décimales (16 bits)
- Erreurs: 0 - fonction non supportée / 1 - enregistrement non accessible
- Isolation: 1000 V DC
- Localisation permise: Opt1

Catalogue: Régulation et contrôle / Indicateur / - Indicateur de installation

Fabricant: PCE Instruments

68,90 €

Prix HT / Frais d'envoi non compris

Module de sortie relais pour le PCE-DPD-U

Référence: PCE-DPD-U/R1

Module de sortie relais pour le PCE-DPD-U

Module de sortie relais R1 à installer dans l'option Opt.1. Le module peut être inclus dans l'appareil ou séparément.

- Type de relais: 3 contacts (Com, NO, NC)
- Courant max.: 8 A (charge résistive)
- Tension: 250 Vac de façon continue
- Isolation: 3500 Veff
- Type de terminal: borne enfichable à vis, pas 5,08 mm
- Localisation permise: Opt.1

Catalogue: Régulation et contrôle / Indicateur / - Indicateur de installation

Fabricant: PCE Instruments

41,90 €

Prix HT / Frais d'envoi non compris

Référence: PCE-DPD-U/R2

Module de sortie relais pour le PCE-DPD-U

Module de sortie relais R2 à installer dans l'option Opt.2 du PCE-DPD-U. Le module peut être inclus dans l'appareil ou séparément.

- Type de relais: 3 contacts (Com, NO, NC)
- Courant max.: 8 A (charge résistive)
- Tension: 250 Vac de façon continue
- Isolation: 3500 Veff
- Type de terminal: borne enfichable à vis, pas 5,08 mm
- Localisation permise: Opt.2

Catalogue: Régulation et contrôle / Indicateur / - Indicateur de installation

Fabricant: PCE Instruments

41,90 €

Prix HT / Frais d'envoi non compris

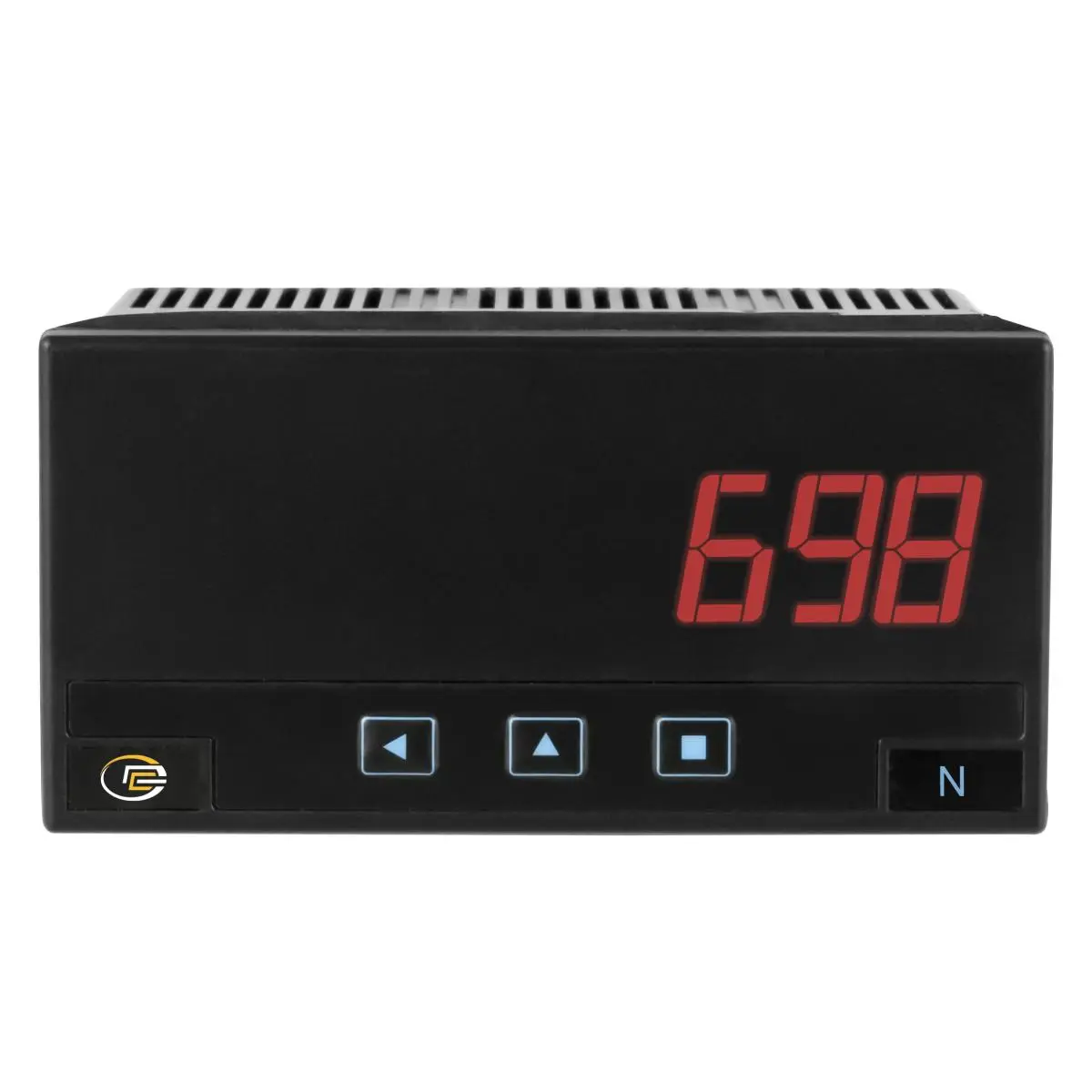

Indicateur de processus

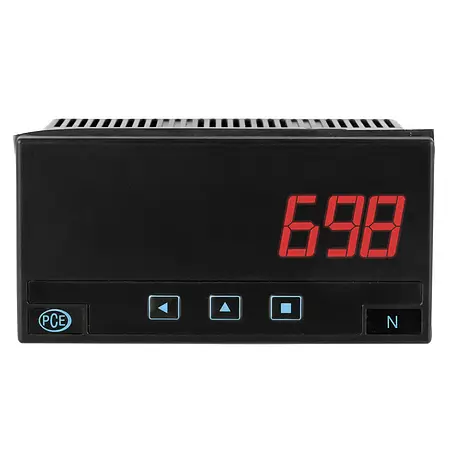

Indicateur de processus Écran

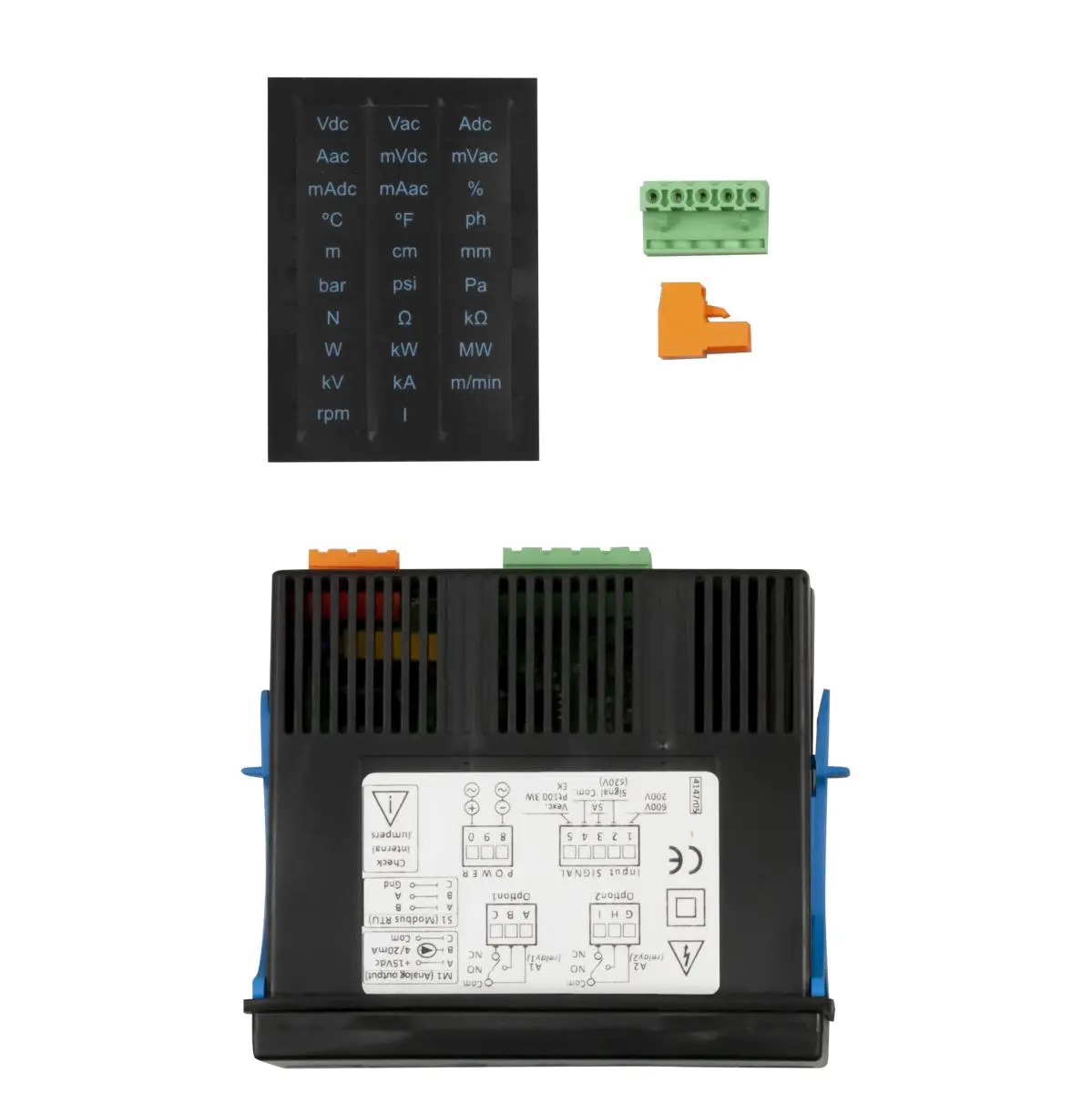

Indicateur de processus Connexions

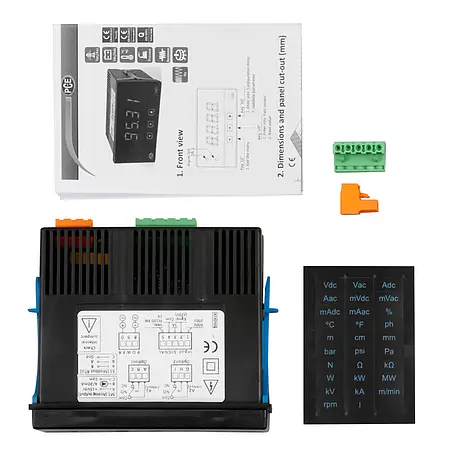

Indicateur de processus Livraison
