Détecteur de rayonnements électromagnétiques (Permagraph), un appareil d'essai économique permettant de mesurer la courbe d'hystérésis des matériaux magnétiques durs, offre une grande précision de mesure et sa précision est pratiquement comparable à celle d'un Permagraph.

MagInspect est particulièrement adapté à l'analyse de matériaux magnétiques permanents tels que l'AlNiCo, la ferrite, le SmCo ou le néodyme. Il fournit une mesure précise de la courbe d'hystérésis et facilite l'essai et la caractérisation de ces matériaux magnétiques spécialisés.

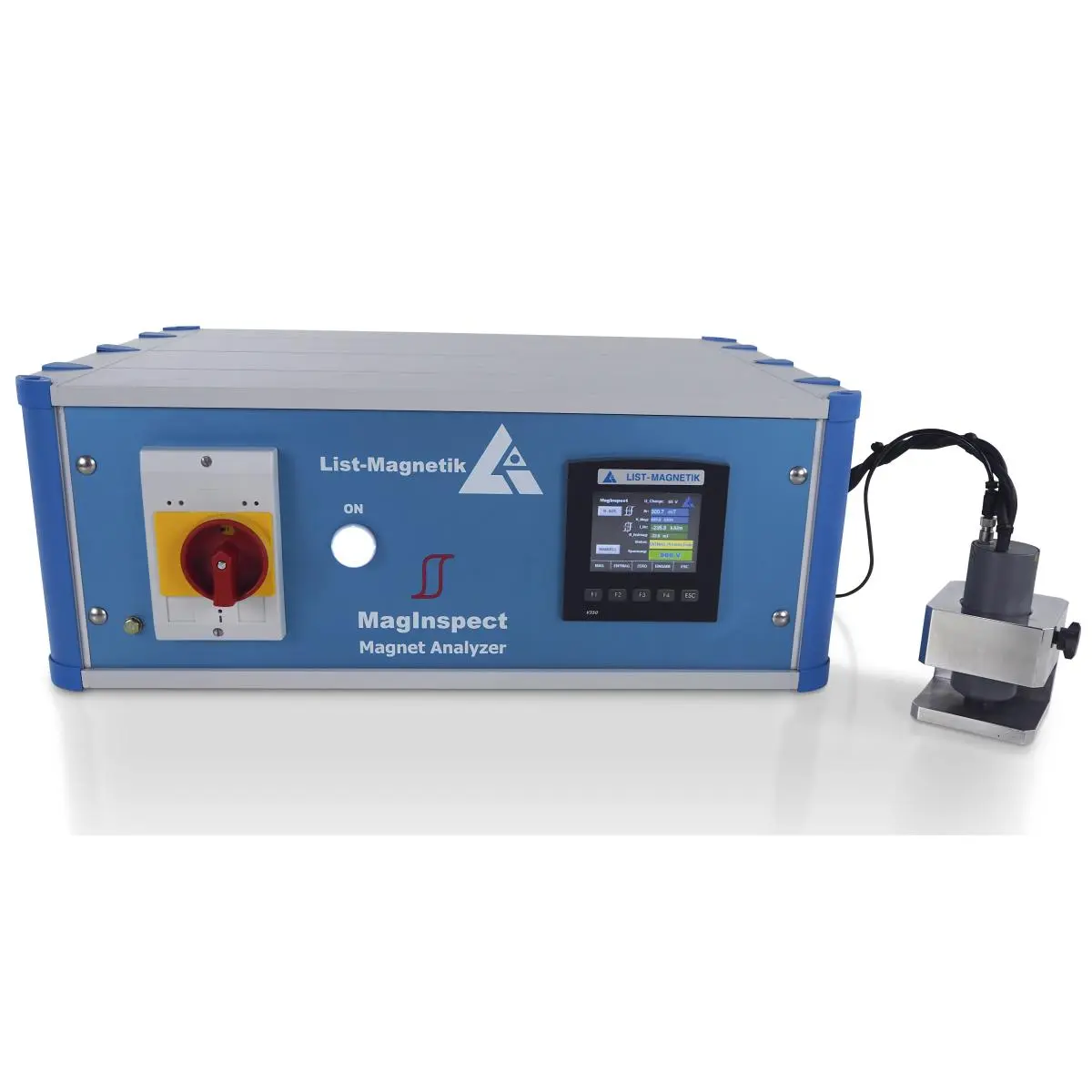

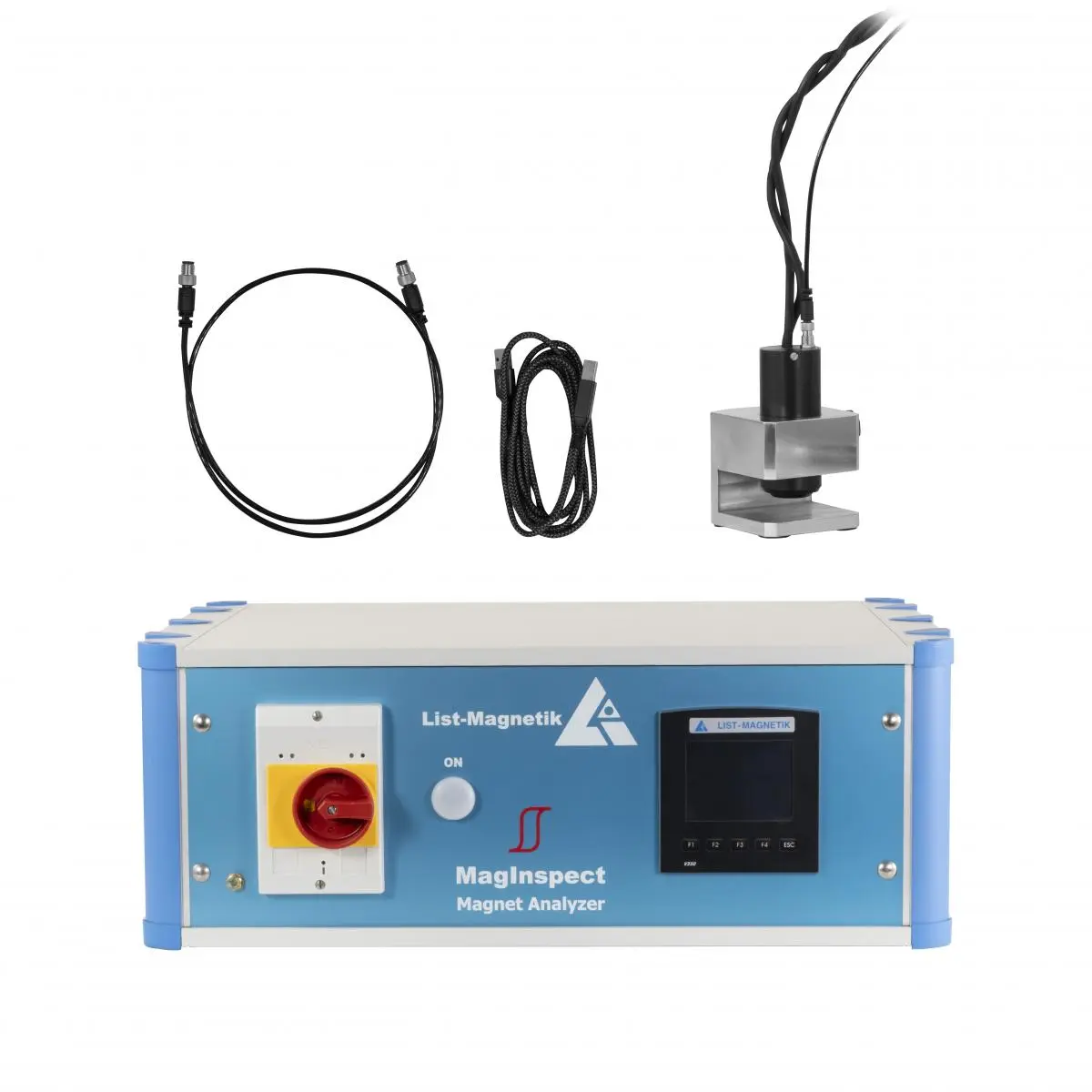

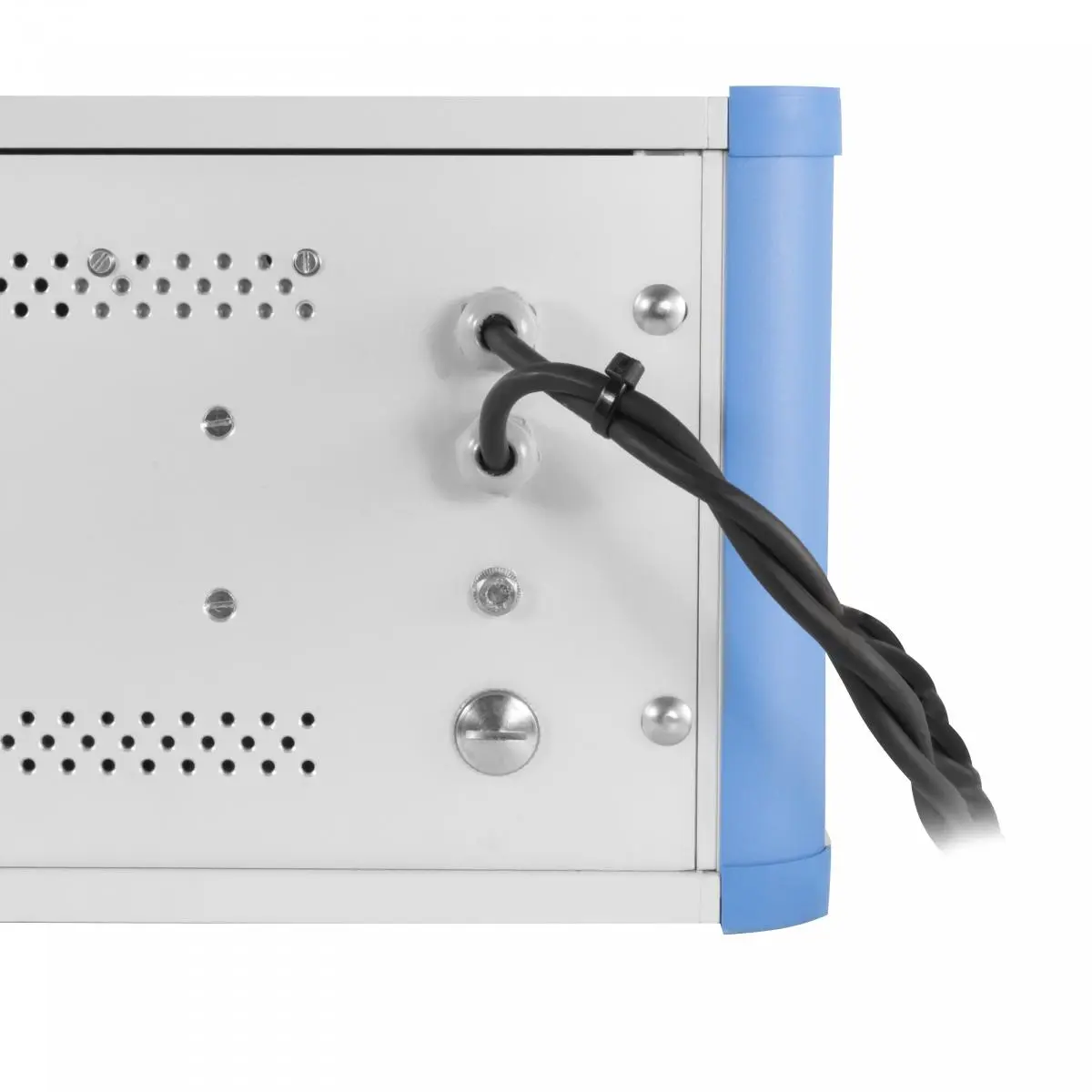

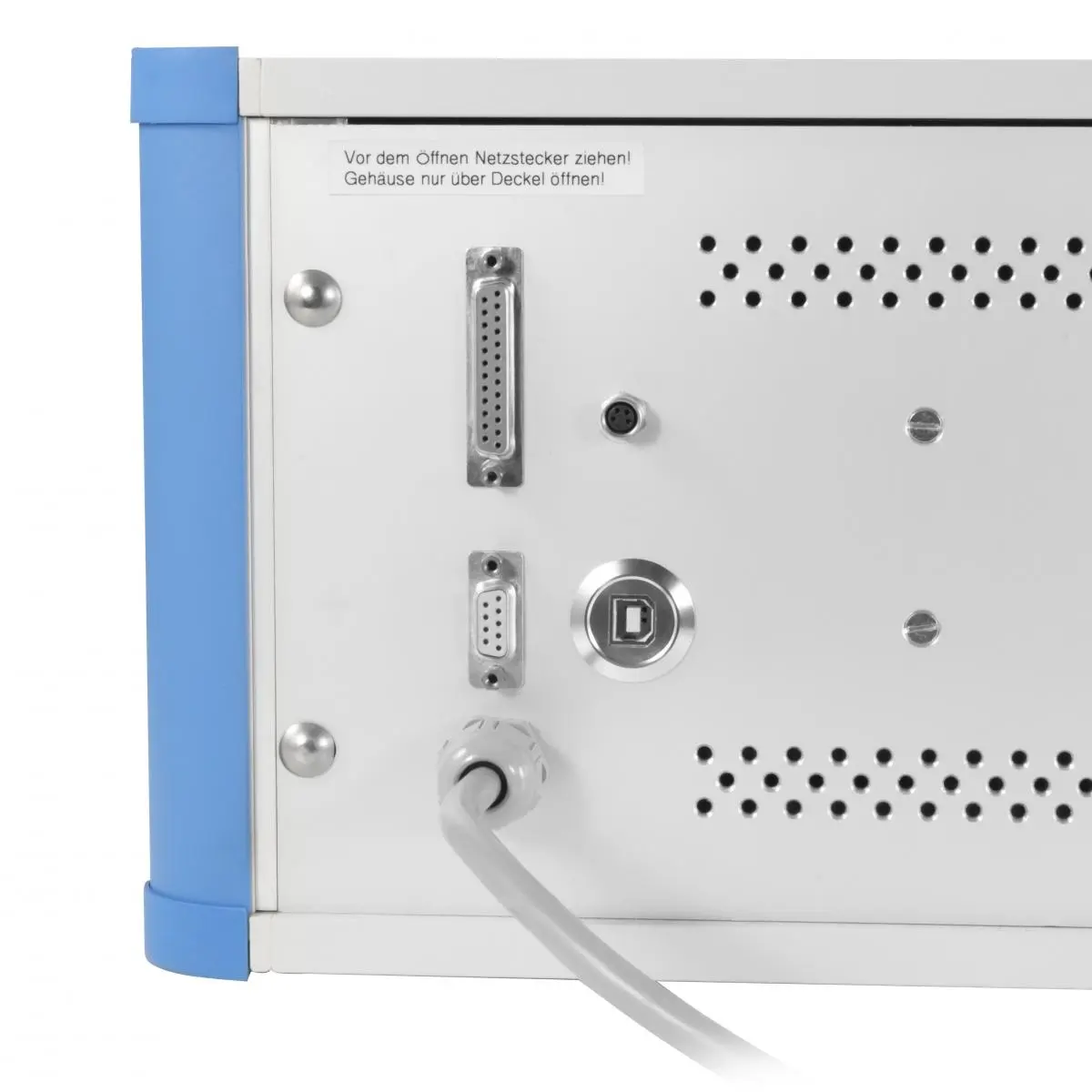

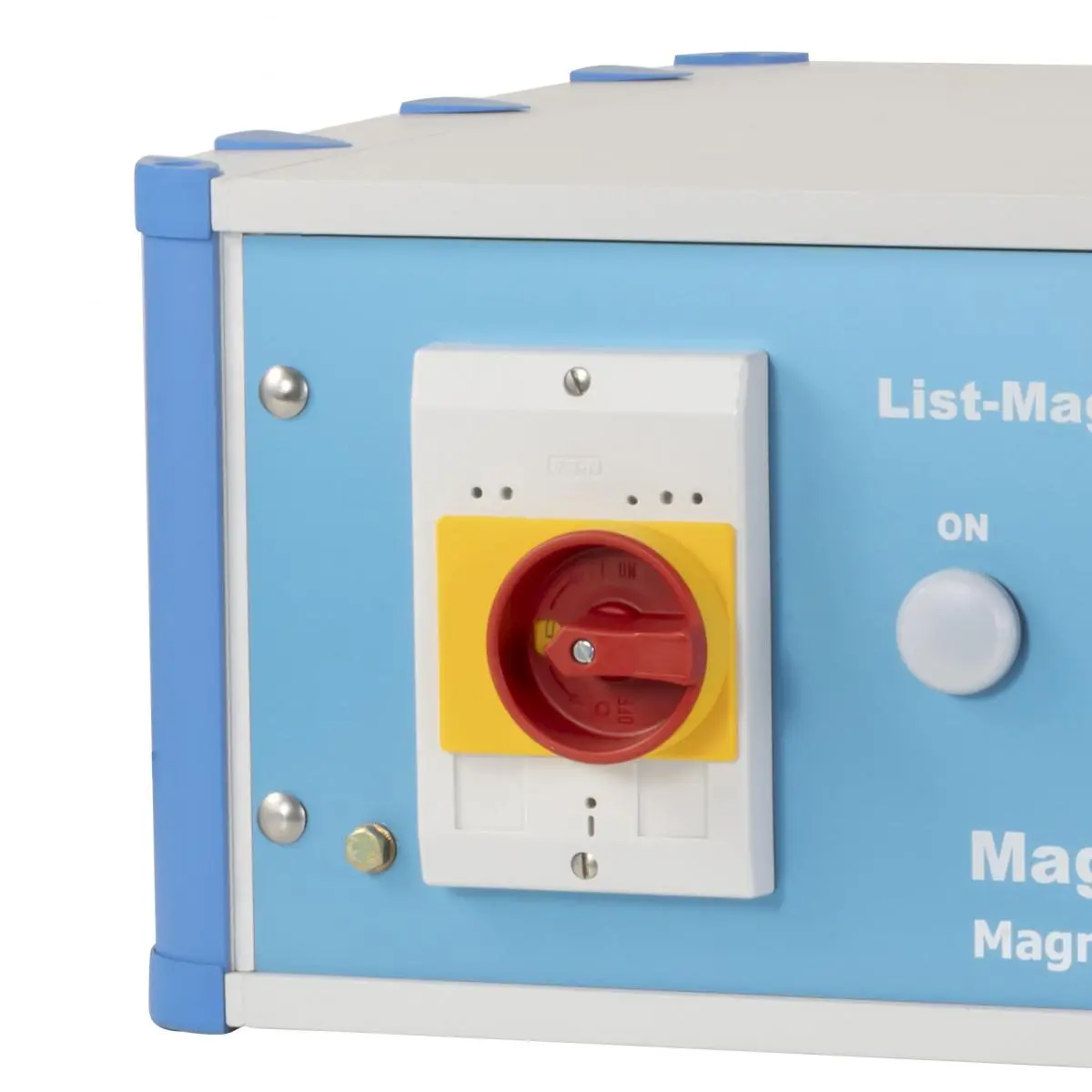

Le détecteur de rayonnements électromagnétiques peut remplacer un Permagraph, qui détermine les propriétés magnétiques des matériaux. De plus, MagInspect est un appareil de test abordable et facile à utiliser, capable d'enregistrer les courbes de magnétisation et de démagnétisation à l'aide d'une procédure par impulsions. L'unité de commande et la sonde à impulsions externe sont équipées d'une électronique de mesure innovante, qui permet une mesure précise et fiable de la courbe de magnétisation et de démagnétisation. Un avantage particulier de MagInspect est que la géométrie de l'objet à mesurer est largement libre, alors que la mesure avec un Permagraph nécessite des géométries magnétiques spécifiques.

Les domaines d'application typiques de MagInspect sont les suivants
- Essai des matériaux et contrôle qualité
- Détermination des propriétés magnétiques des matériaux
- Recherche et développement
- Analyse des propriétés magnétiques de nouveaux matériaux/alliages
- Contrôle de la production
- Surveillance de la magnétisation des composants pendant la production
- Documentation
- Enregistrement de la courbe d'hystérésis dans la production d'aimants

Paramètres de mesure avec MagInspect :
- Coercivité (I_Hc) : Intensité du champ magnétique nécessaire pour réduire à zéro la magnétisation d'un matériau
- Rémanence (Br) : Magnétisation résiduelle qui reste dans un matériau après le retrait du champ magnétique externe
- Magnétisation à saturation (Ms) : Magnétisation maximale pouvant être atteinte par un matériau
- Courbe d'hystérésis : Courbe représentant la relation entre l'intensité du champ magnétique et la magnétisation.

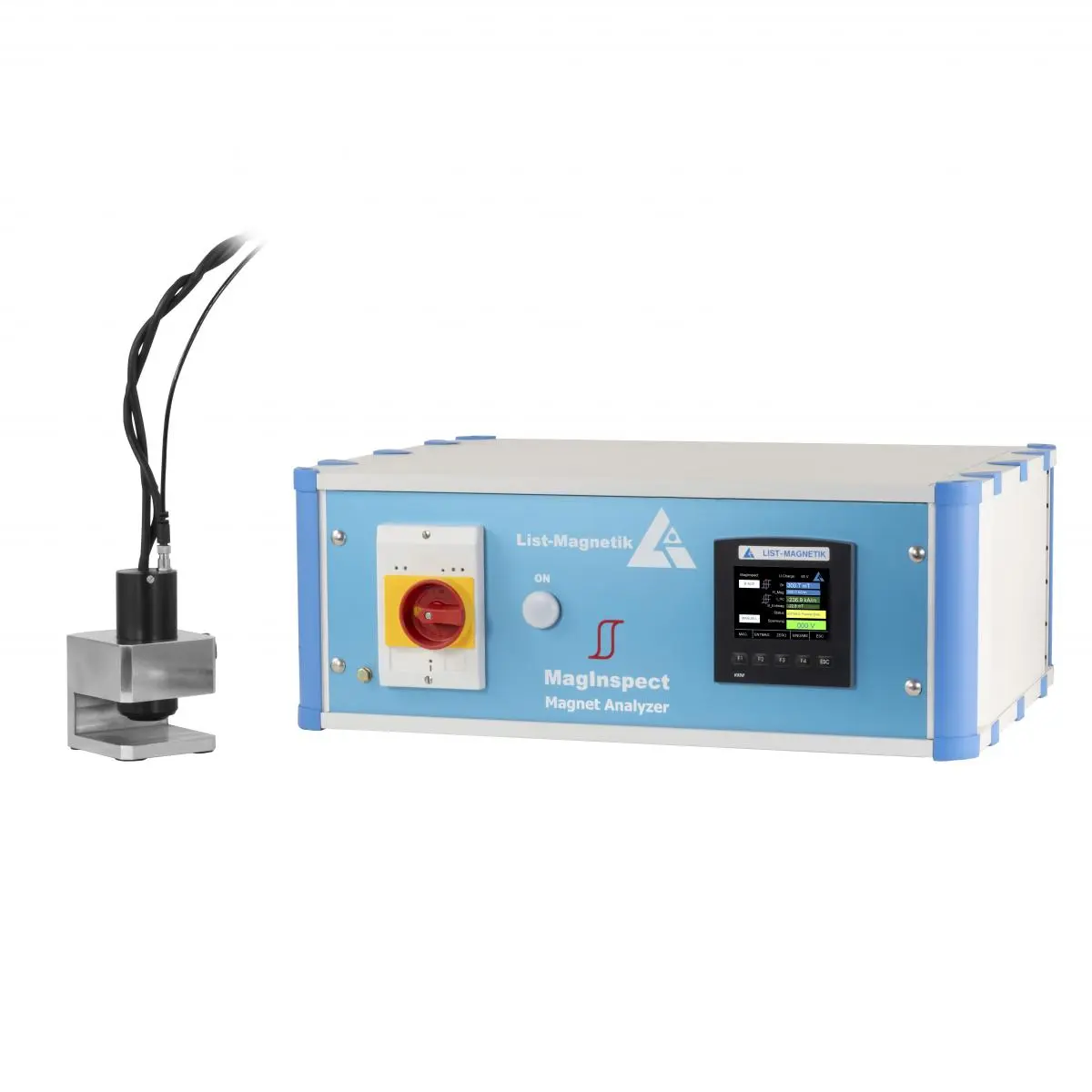

La sonde à impulsions est équipée d'une sonde Hall intégrée qui dispose d'une électronique de mesure nouvellement développée. Celle-ci peut enregistrer avec une grande précision les valeurs de la sonde Hall à une fréquence pouvant atteindre 10 kHz à l'aide d'un convertisseur A/N 16 bits. Elle intègre également une bobine ponctuelle de magnétisation et de démagnétisation qui génère les impulsions correspondantes. L'unité de commande génère les impulsions individuelles, tandis que l'électronique de mesure de la sonde enregistre avec précision l'intensité maximale du champ magnétique (valeur H) et la valeur du flux (valeur B) du matériau magnétique.

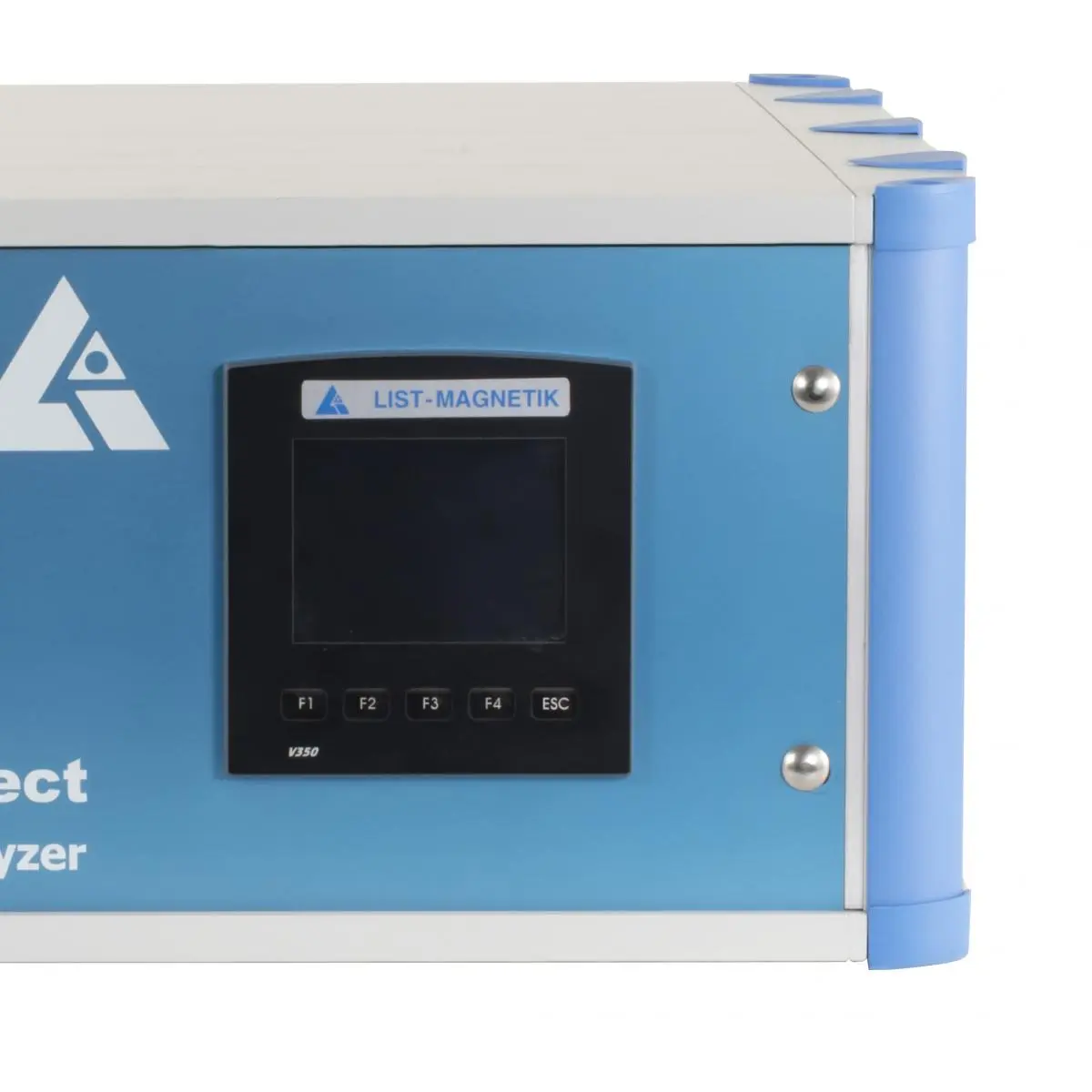

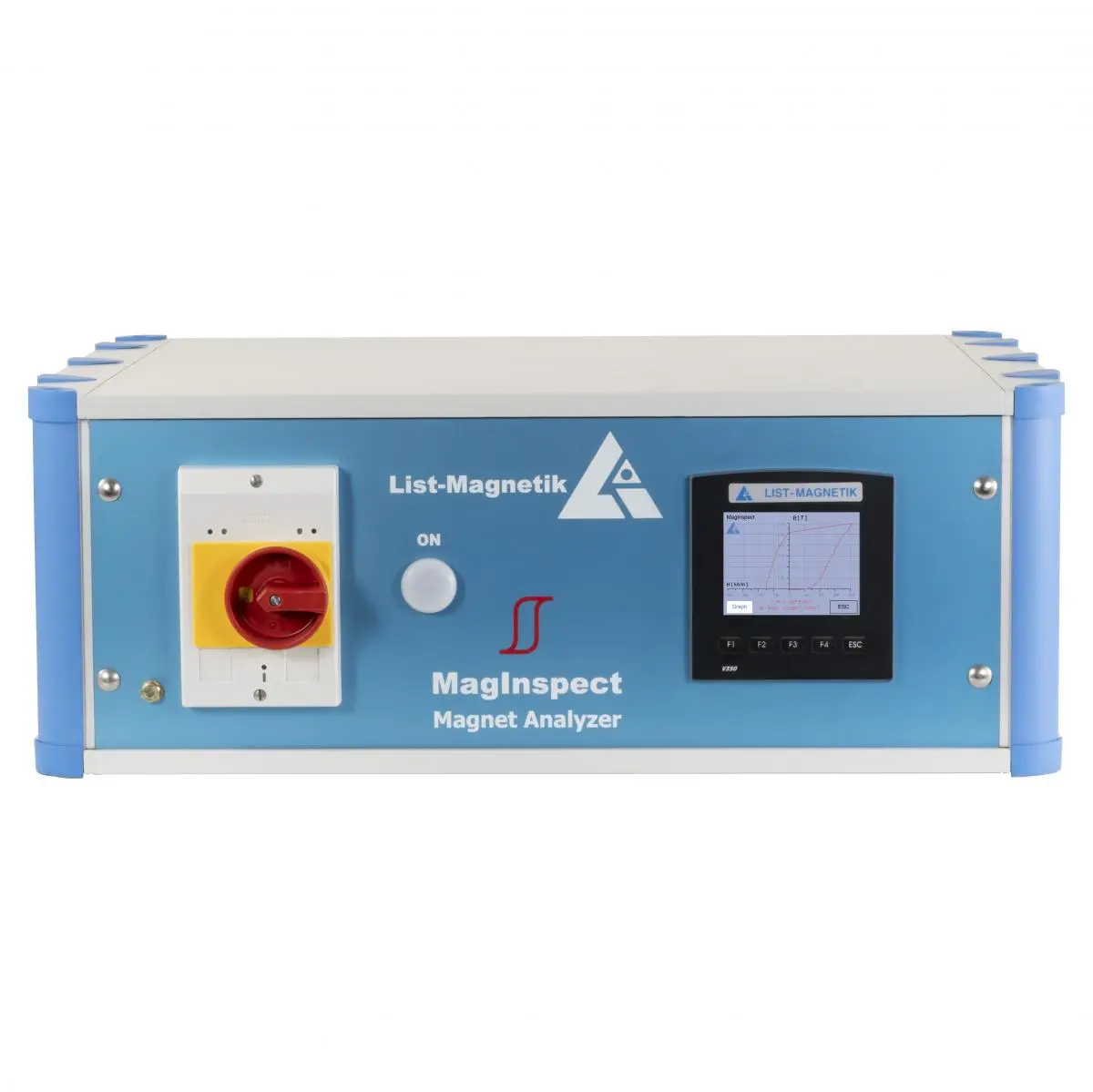

L'ensemble du processus de mesure s'effectue automatiquement, générant entre 10 et 13 impulsions pour la magnétisation et autant pour la démagnétisation. Le matériau magnétique peut être sélectionné dans l'unité de commande afin d'appliquer les paramètres appropriés. À partir des valeurs H et B individuelles, l'unité de commande génère étape par étape la courbe d'hystérésis, qui s'affiche sur l'écran couleur. La coercivité (I_Hc) et la rémanence (Br) sont des résultats directs de la courbe d'hystérésis et fournissent des informations essentielles pour l'analyse et le test des matériaux magnétiques.

À la fin du processus, les valeurs peuvent être transférées vers Microsoft Excel. Microsoft Excel offre la fonction d'importation DataStreamer, qui permet de transférer les données directement depuis l'unité de contrôle. Une fonction mathématique Spline, implémentée dans une macro Excel, calcule et affiche une courbe d'hystérésis précise.

Méthode rapide pour déterminer la valeur I_Hc et Br sans courbe d'hystérésis en mode manuel
Le détecteur de rayonnements électromagnétiques (Permagraph) offre également la possibilité d'une procédure rapide pour comparer les valeurs Hc d'un matériau dans le contrôle qualité de la production en série. Cette méthode permet une vérification efficace et précise des matériaux en cours de fabrication, en évaluant rapidement les propriétés magnétiques et en garantissant la qualité. Avec la procédure rapide, une impulsion de magnétisation et de démagnétisation adaptée au matériau magnétique peut être activée manuellement. En conséquence, la valeur I_Hc (coercivité) et la valeur Br (rémanence) s'affichent directement sur l'unité de contrôle.

Avantages de MagInspect par rapport à Permagraph
La procédure par impulsions permet d'atteindre, avec la petite sonde, des intensités de champ très élevées, nécessaires à la saturation du matériau. Cette grande précision permet un essai et une analyse exacts des propriétés magnétiques, en particulier sur des matériaux de petite taille ou de géométrie complexe. Aucun joug de magnétisation externe avec des inserts polaires spéciaux n'est nécessaire pour différentes géométries magnétiques. Cela simplifie le test et l'analyse des matériaux, car la sonde génère directement les impulsions de magnétisation et de démagnétisation sans avoir besoin d'équipements supplémentaires. La procédure par impulsions ne nécessite pas de bobines de compensation pour déterminer la valeur B du matériau magnétique, car chaque impulsion est complètement atténuée et il n'y a pas de champ excitateur pendant la mesure de B.

La petite sonde à impulsions est pratiquement indépendante de la géométrie de l'aimant, ce qui permet de mesurer sans problème, par exemple, des aimants montés à l'extérieur sur des rotors. De plus, le détecteur de rayonnements électromagnétiques est considérablement moins cher qu'un Permagraph et offre une solution efficace pour le test et l'analyse des matériaux magnétiques.
