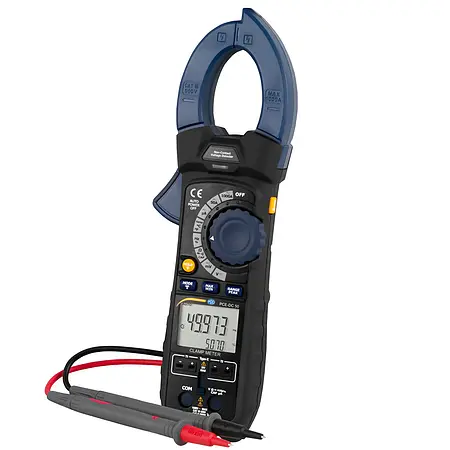

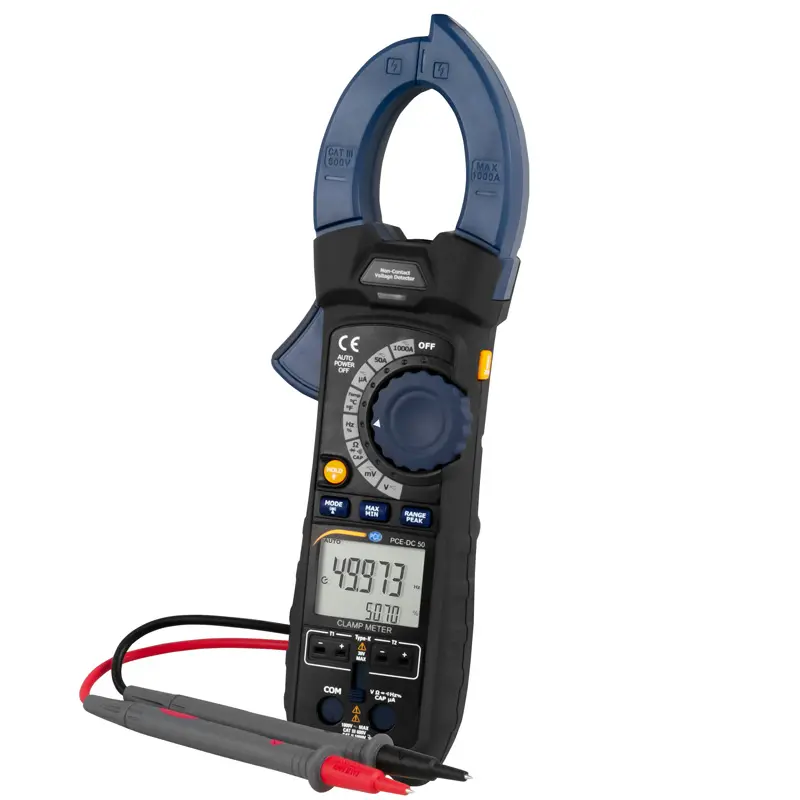

Voltmètre PCE-DC 50
Voltmetre avec mesure de la valeur effective réelle / Mesures: courant, tension, température / Interface Bluetooth / Boîtier en caoutchouc / Fonction HOLD / Arrêt automatique / Diamètre conduit max. 48 mm / Différentes fonctions
Le voltmètre PCE-DC 50 est un appareil qui mesure des courants jusqu'à 1000 A AC/DC. En plus de la mesure du courant, le voltmetre mesure la tension, la fréquence, le cycle de travail (Duty cycle), la résistance, les condensateurs et vérifie la continuité et les diodes. Le diamètre de la pince est de 48 mm, ce qui lui permet de mesurer des câbles et des lignes ayant une section transversale plus grande. Grâce à sa fonction de détection NCV (No contact voltage, sigles en anglais), le voltmètre vous permet de vérifier sans contact si le câble ou la ligne est sous tension.
Ce voltmètre possède une interface Bluetooth qui vous permet de connecter la pince à votre ordinateur ou à votre smartphone. Vous pouvez ainsi enregistrer les valeurs et les analyser par la suite. Si votre ordinateur ne possède pas d'interface Bluetooth pour établir la connexion avec le voltmètre, nous incluons dans l'envoi un adaptateur Bluetooth.
Une autre particularité du voltmètre est qu'il mesure la température. Vous pouvez connecter à ce voltmètre deux thermo-éléments type K et réaliser deux mesures simultanément. Vous pouvez mesurer des températures jusqu'à 1000 ºC. Le boîtier du voltmètre est fabriqué en plastique résistant avec un revêtement de caoutchouc qui protège le voltmètre des chocs.
Courant DC A | ||
Plage | Résolution | Précision (de la valeur) |
500 µA | 0,01 µA | ± (1 % + 6 chiffres) |
5000 µA | 0,1 µA | ± (1 % + 6 chiffres) |
50 A | 0,01 A | ± (2,5 % + 5 chiffres) |
1000 A | 0,1 A | ± (2,5 % + 30 chiffres) |
Courant AC A | ||
Plage | Résolution | Précision (de la valeur) |
500 µA | 0,01 µA | ± (1,5 % + 30 chiffres) |
5000 µA | 0,1 µA | ± (1,5 % + 30 chiffres) |
50 A | 0,01 A | ± (2,5 % + 30 chiffres) |
1000 A | 0,1 A | ± (2,8 % + 30 chiffres) |
Tension: Pour la mesure du courant alternatif, la précision indiquée correspond à une mesure à 50/60 Hz et à une plage allant de 5 à 100 %. | ||
Résistance | ||
Plage | Résolution | Précision (de la valeur) |
500 Ω | 0,01 | ± (1 % + 9 chiffres) |
5 kΩ | 0,0001 | ± (1 % + 5 chiffres) |
50 kΩ | 0,001 | ± (1 % + 5 chiffres) |
500 kΩ | 0,01 | ± (1 % + 5 chiffres) |
5 MΩ | 0,0001 | ± (3 % + 10 chiffres) |
50 MΩ | 0,001 | ± (3,5 % + 10 chiffres) |
Tension DC V | ||
Plage | Résolution | Précision (de la valeur) |
500 mV | 0,01 mV | ± (0,1 % + 8 chiffres) |
5 V | 0,0001 V | ± (0,1 % + 4 chiffres) |
50 V | 0,001 V | ± (0,1 % + 4 chiffres) |
500 V | 0,01 V | ± (0,1 % + 4 chiffres) |
600 V | 0,1 V | ± (0,5 % + 4 chiffres) |
Tension AC V (50 Hz ... 1000 Hz) | ||
Plage | Résolution | Précision (de la valeur) |
500 mV | 0,01 mV | ± (0,8 % + 9 chiffres) (à 50 Hz / 60 Hz) |
5 V | 0,0001 V | ± (1 % + 30 chiffres) |
50 V | 0,001 V | ± (1 % + 30 chiffres) |
500 V | 0,01 V | ± (1 % + 30 chiffres) |
600 V | 0,1 V | ± (1 % + 30 chiffres) |
Remarque: Pour la mesure de la tension alternative, la précision indiquée correspond à une mesure comprise entre 50 et 1000 Hz et à une plage allant de 5 à 100 %. | ||
Capacité | ||
Plage | Résolution | Précision (de la valeur) |
500 nF | 0,01 | ± (3,5 % + 40 chiffres) |
5000 nF | 0,1 | ± (3,5 % + 10 chiffres) |
50 µF | 0,001 | ± (3,5 % + 10 chiffres) |
500 µF | 0,01 | ± (3,5 % + 10 chiffres) |
5 mF | 0,0001 | ± (5 % + 10 chiffres) |
Fréquence | ||
Plage | Résolution | Précision (de la valeur) |
50 Hz | 0,001 | ± (0,3 % + 2 chiffres) |
500 Hz | 0,01 | ± (0,3 % + 2 chiffres) |
5 kHz | 0,0001 | ± (0,3 % + 2 chiffres) |
50 kHz | 0,001 | ± (0,3 % + 2 chiffres) |
500 kHz | 0,01 | ± (0,3 % + 2 chiffres) |
5 Mhz | 0,0001 | ± (0,3 % + 2 chiffres) |
10 MHz | 0,001 | ± (0,3 % + 2 chiffres) |
Cycle de travail | ||
Plage | Résolution | Précision (de la valeur) |
5 % ... 95 % | 0,1 |
± (1 % + 2 chiffres) (de la valeur mesurée) |
Largeur d'impulsion: 100 µs ... 100 ms | ||
Fréquence: 10 Hz ... 10 kHz | ||
Température | ||
Plage | Résolution | Précision (de la valeur) |
-100 °C ... 1000 °C | 0,1 | ± (1 % + 2,5 °C) |
Spécifications techniques générales | ||
Diamètre du conduit | Max. 48 mm | |
Écran | Double, 50.000 chiffres | |
Test de continuité | 50 Ohm / < 50 mA | |
Test de diodes | 0,3 mA / 2,8 V DC | |
Niveau de la pile | Un symbole apparaît lorsque le niveau est faible | |
Dépassement | Indication "OL" lorsque la plage est dépassée | |
Part de mesure | 2 Hz | |
Interface | Bluetooth | |
Détection pic | > 1 ms | |
Thermoélément | Type K | |
Fusible | Fusible en céramique, 500 mA | |
Largeur de bande AC (AC A / AC V) | 50 Hz ... 400 Hz | |
Mesure AC | True RMS | |
Conditions de fonctionnement | 5 °C ... 40 °C / max. 80 % H.r. à 31 °C | |
Conditions de conservation | -20 °C ... 60 °C / max. 80 % H.r. | |
Alimentation | Pile de 9 V | |
Arrêt automatique | Après 30 minutes d'inactivité | |
Dimensions | 230 x 76 x 40 mm | |
Poids | 315 g | |
Sécurité | IEC 1010-1(2001): EN 61010-1(2001) CAT III 600 V CAT II 1000 V Degré de contamination 2 |
