Testeur d'humidité

Avant de procéder à l'achat d'un testeur d'humidité, vous devez d'abord définir le type d'humidité à mesurer. Devez-vous mesurer l'humidité de l'air, c'est-à-dire, l'humidité relative, ou plutôt l'humidité d'un matériel?

Une fois que vous avez répondu à cette question importante, vous pourrez sélectionner le groupe de testeur d'humidité:
- Testeur d'humidité de l'air / humidité relative (% rel.)
- Testeur d'humidité pour l'humidité absolue / humidité de matériaux

Testeur d'humidité relative de l'air
Le testeur d'humidité pour déterminer l'humidité de l'air s'utilise dans les lieux où il est nécessaire de contrôler les conditions climatologiques. Le testeur d'humidité pour ce type de mesure est disponible dans différents types et designs, selon le lieu et le domaine de mesure. Nous parlons d'un testeur très commun. Selon le domaine de mesure, il est nécessaire de sélectionner le testeur d'humidité approprié. Il existe des modèles avec mémoire comme le PCE-313A ou le PCE-HT110. Il existe d'autres modèles manuels, avec une précision inférieure et sans mémoire, comme le testeur d'humidité PCE-555. Pour des mesures plus précises, nous offrons le PCE-330.

Nous disposons aussi d'autres modèles qui intègrent un pyromètre ou une connexion pour d'autres capteurs.

En plus du testeur d'humidité portable pour un usage temporaire, vous trouverez dans notre gamme de produits un testeur ou un capteur d'humidité d'installation fixe. Ce capteur transmet les valeurs de mesure par bus ou comme signal normalisé à un contrôleur ou un enregistreur de données. Normalement le testeur d'humidité est monté sur un mur. Le but de ce capteur est de contrôler les conditions climatologiques, comme par exemple, d'un entrepôt.

Il existe différents filtres pour protéger le capteur du testeur d'humidité, selon le modèle. Par exemple, nous avons un filtre fritté, qui laisse passer l'humidité de l'air, mais qui empêche que des liquides pénètrent et endommagent le capteur. Nous offrons aussi le filtre PTFE qui le protège de la contamination chimique. Pour des applications industrielles il existe des modèles du testeur d'humidité pour des applications spéciales. Ceux-ci intègrent un capteur avec chauffage qui protègent le capteur de la rosée dans des atmosphères à haute humidité.

Information sur l'humidité relative
L'humidité relative (H.r.) affiche le rapport entre l'humidité absolue (celle qu'il y a réellement) et la quantité d'humidité dans des conditions de saturation. L'humidité relative de l'air se mesure avec des testeurs d'humidité qui disposent d'écrans qui indiquent à partir de 0 % (air sec absolu) jusqu'à 100 % (air complètement saturé comme le brouillard, les nuages ou un bain de vapeur). Certains modèles de testeur d'humidité disposent d'une plage de mesure limitée. La zone de bien-être physique se trouve entre 40 et 65 % H.r.

Puisque l'air chaud possède la caractéristique d'absorber plus de vapeur que l'air froid, les personnes sentent que pendant l'hiver l'air est trop sec alors qu'en été il est trop étouffant. Si l'air chauffe, la quantité de vapeur qu'il y aurait en cas de saturation augmente. La conséquence est que le % de la valeur H.r. diminue encore si la quantité réelle d'eau reste constante. Quelque chose de similaire se passe lorsque l'air se refroidit, en diminuant ainsi la quantité de vapeur d'eau. De cette manière le pourcentage de la valeur H.r. augmente. La condensation se forme lorsqu'il y a un excédent d'eau dans un environnement saturé. Certains de nos types de testeur d'humidité, en plus de la mesure de l'humidité relative et la température, offrent aussi le calcul du point de rosée et la température du point de rosée.

La température du point de rosée se définie comme la température dans laquelle le contenu actuel de vapeur dans l'air est le maximum (100 % d'humidité relative). La température de rosée est une valeur indépendante de la température actuelle. Une possibilité pour mesurer la température de rosée est de refroidir le métal jusqu'à ce que sur la surface du métal l'eau commence à se condenser. La température du métal est alors la température de rosée. Comme nous avons déjà mentionné, plusieurs de nos types de testeur d'humidité affichent la valeur du point de rosée directement sur l'écran.

Testeur d'humidité absolue
La différence entre le testeur d'humidité absolue ou d'humidité de matériaux avec le testeur d'humidité relative est que le testeur d'humidité de matériel absolu est calibré ou réglé à un matériel déterminé. Cela signifie que l'utilisateur peut déterminer l'humidité d'un matériel déterminé de manière précise.

Le testeur d'humidité de matériel se différencie dans la méthode de mesure, et donc aussi dans les domaines d'utilisation.

Une méthode de mesure commune est le principe de résistance. Il s'agit d'une méthode destructive. Dans la pratique cela signifie que par exemple, deux clous sont cloués dans un matériel pour mesurer la résistance électrique entre les deux clous. L'instrument convertira cette valeur grâce à un tableau de conversion, en une valeur d'humidité absolue, en indiquant la valeur en pourcentage.

Une autre méthode de mesure d'un équipement portable est le principe capacitif. Il s'agit d'une méthode non destructive. Le testeur d'humidité génère à travers deux contacts un champ magnétique pour mesurer la capacité. Au plus un matériel est humide, au plus la capacité sera élevée. Le testeur d'humidité indique aussi la valeur en pourcentage.

Ces méthodes s'utilisent fréquemment dans la mesure d'humidité de matériaux de construction en utilisant pour cela un testeur d'humidité.

Cependant, si vous devez mesurer l'humidité de matériaux en vrac, des granulés en plastique ou des aliments, vous ne pourrez pas appliquer ces méthodes de mesure. Pour ces cas-là, il existe un testeur d'humidité équipé d'une lance qui intègre un capteur pour mesurer l'humidité relative. A travers de courbes de calibrage caractéristiques l'équipement convertit la valeur d'humidité relative en une valeur d'humidité du matériel correspondant. La mesure se réalise à travers de ladite humidité d'équilibre.

Le contrôle de l'humidité relative de marchandises dans des entrepôts est très important. Certaines marchandises et produits doivent être stockés uniquement dans des conditions environnementales déterminées. Le testeur d'humidité aide le magasinier et le responsable du contrôle de qualité à maintenir les marchandises dans ses conditions appropriées et sûres. Le testeur d'humidité de l'air peut être un équipement de précision portable ou d'installation fixe. Un testeur d'humidité d'installation fixe s'installe sur des points déterminés. Vous pouvez visualiser l'humidité de l'air du testeur d'humidité des manières suivantes:

- Indication de l'humidité de l'air sur un petit écran d'installation fixe, que ce soit une armoire de distribution ou sur place
- Indication sur un grand écran
- Lecture de la valeur de mesure sur l'Intranet de la société

Il est aussi possible de stocker les valeurs mesurées. Surtout pour les entreprises qui doivent documenter les conditions climatologiques de leur entrepôt pour des motifs de la certification ISO, il est indispensable d'avoir un testeur d'humidité d'installation fixe avec enregistrement de données dans votre entrepôt. Ce type de testeur d'humidité offre à l'utilisateur la visualisation des valeurs de mesure et l'obtention d'une documentation complète des conditions de l'entrepôt. Une fois les valeurs enregistrées vous pourrez les convertir en différents formats, comme Excel, CSV, etc.

Nous envoyons le testeur d'humidité calibré. Cependant, comme le capteur d'humidité a l'habitude de se dévier avec le temps il est recommandé de le recalibrer périodiquement pour garantir des mesures précises. Vous pouvez vous-même recalibrer le testeur d'humidité en utilisant les outils de calibrage optionnels, ou vous pouvez nous envoyer l'équipement pour réaliser un calibrage ISO.

Vous observerez ci-dessous deux images de l'utilisation réelle du testeur d'humidité. A gauche il vérifie la température et l'humidité dans un bureau alors qu'à droite, l'équipement mesure de manière prolongée les conditions climatologiques d'une salle (testeur monté sur un trépied).

L'humidité du matériau a un grand impact sur l'utilité et la durabilité de nombreux produits. Dans le cas des aliments, le volume d'eau a une influence, entre autres, sur le moment de la récolte et sur la vida de almacenamiento, dans le cas du combustible, sur le rendement énergétique et l'émission de contaminants, dans le cas des matériaux de construction sur le comportement de hinchamientobesi, sur la contraction et la valeur d'isolation thermique. La colonisation bactérienne et de champignons n'est possible que si le matériau a un taux d'humidité suffisamment élevé. Par conséquent, vous pouvez éviter cette colonisation en maintenant le taux d'humidité en-dessous des valeurs limites.

Si un testeur d'humidité indique l'humidité du matériau en pourcentage, la quantité d'eau peut être liée à la masse sèche ou à la masse humide. Cette distinction est très importante pour comparer les résultats des mesures. Plus le volume d'eau est grand, plus la différence entre les valeurs liées à la matière sèche et celles liées à la matière humide sera grande.

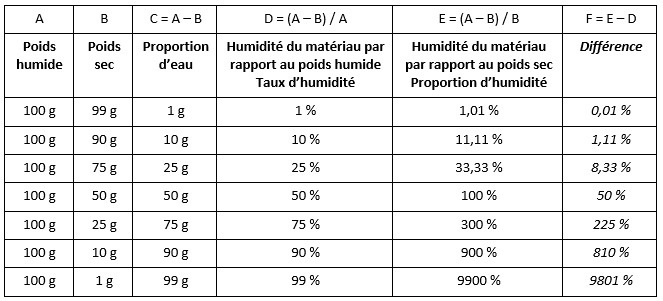

Tableau 1 | Humidité relative du matériau - Comparaison entre le taux d'humidité et la proportion d'humidité

Nous vous indiquons ci-après les différentes méthodes de mesure du testeur d'humidité.

B Méthode de mesure du testeur d'humidité
B1 Informations essentielles sur le testeur d'humidité

En principe, il est possible de faire une distinction entre les mesures directes et indirectes de l'humidité du matériau. Les méthodes directes indiquent l'humidité du matériau quantitativement, en mesurant la quantité d'eau sans avoir besoin de faire plus de comparaisons. La méthode de séchage et la méthode du carbure de calcium sont des méthodes directes normalisées. Les méthodes indirectes déterminent d'abord les propriétés physiques du matériau qui sont liées à l'humidité du matériau. Pour obtenir des valeurs relativement précises de l'humidité du matériau, un étalonnage ou une conversion spécifique du matériau est requise. Lorsque cela n'est pas possible ou que cela est trop compliqué à faire, des constatations comparatives sur l'évolution de l'espace peuvent être effectuées respectivamente temporelle de l'humidité d'un matériau. Grâce à la détection rapide et non destructive des différences d'humidité, les testeurs d'humidité avec méthodes indirectes sont particulièrement indiqués pour surveiller et contrôler les processus, et pour délimiter les zones à forte humidité.

Un testeur d'humidité peut aussi être différencié dans des dispositifs où:
- Il faut prendre des échantillons → séchage dans un four, carbure de calcium, méthode KRL
- Des trous ou des perforations sont nécessaires → mesure de la résistance électrique
- Le dispositif de test se situe au-dessus → mesure capacitive
- L'instrument de mesure nécessite contact visuel avec la surface → méthode infrarouge
- Le matériau circule autour des capteurs → Microondes, processus d'ondes VHF
- Les capteurs mesurent l'humidité de l'air ambiant → méthode KRL

B2 Testeur d'humidité pour matériaux avec la méthode de séchage

Dans la méthode de séchage, le matériau à examiner est séché jusqu'à ce qu'il n'y ait plus de réduction de poids. La perte de poids correspond à l'eau évaporée. Les testeurs d'humidité actuels qui fonctionnent selon la méthode de séchage, possèdent une chambre de séchage et une balance de précision unies dans un seul instrument. La plupart de ces dispositifs de test sont conçus pour mesurer de très petites quantités d'échantillons, ce qui réduit considérablement le temps de séchage. Ces balances d'humidité permettent de régler la température et le temps de séchage du matériau à analyser. Par exemple, dans le cas du plâtre et de l'anhydrite, il est spécifié que le séchage doit être fait à 40 °C car, à une température supérieure, l'eau cristalline est aussi libérée. Si vous choisissez le mode automatique, le processus de chauffe s'arrête automatiquement lorsqu'il ne perçoit plus aucun changement de poids.

Si le testeur d'humidité indique l'humidité du matériau par rapport au poids humide, et que vous ayez besoin du poids sec, vous pourrez calculer cette valeur à partir du poids initial et du poids sec (voir aussi le tableau 1 de la section A).

Humidité du matériau en % par rapport au poids sec = ((Poids humide – Poids sec) / Poids sec) x 100

B3 Testeur d'humidité pour matériaux avec la méthode de carbure de calcium

Le carbure de calcium réagit avec l'eau pour former de l'hydroxyde de calcium et de l'acétylène. S'il y a suffisamment de carbure de calcium disponible, toute l'eau disponible est modifiée.

CaC2 + 2H2O → Ca (OH) 2 + C2H2

Si la réaction a lieu dans un récipient fermé dont la pression interne peut être mesurée, la quantité d'acétylène peut être déterminée à partir de l'augmentation de la pression. Le volume d'eau de l'échantillon de matériau découle alors de la quantité d'acétylène.

La norme DIN 18560-1 (2015-11) " Chapes dans les bâtiments - Partie 1 : Exigences générales, méthode d'essai et construction " détermine et régule la méthode du carbure de calcium pour mesurer l'humidité. Dans le point 6.4, Mesure du taux d'humidité, on indique :

"La mesure du taux d'humidité pour évaluer la disposition de la cubierta en la obra se fait avec la méthode du carbure de calcium, etc. REMARQUE : Les méthodes de mesure alternatives (par exemple, les méthodes diélectriques) s'utilisent exclusivement pour les essais préliminaires et pour la délimitation des surfaces humides".

Grâce aux spécifications standards, à la possibilité de mesurer in situ et à l'obtention de résultats relativement rapides, le testeur d'humidité pour matériaux qui mesure avec la méthode de carbure de calcium est connu et très répandu, particulièrement dans les travaux de chape. En général, vous pouvez visualiser la mesure en CM-% qui fait référence à la méthode de mesure. Lorsqu'il mesure correctement, la fiabilité des résultats est très grande pour les chapes en anhydrite. Dans le cas des chapes de ciment, on constate des différences par rapport aux valeurs obtenues avec la méthode de séchage car les types de ciment utilisés de nos jours ont des valeurs modifiées en eau et en ciment.

B4 Testeur d'humidité pour matériaux avec la méthode capacitive ou diélectrique

Le comportement des matériaux dans le domaine électrique change selon le taux d'humidité. Les mesures avec un testeur dhumidité pour matériaux basées sur la méthode capacitive ne sont pas destructives et peuvent être répétées autant que nécessaire. La profondeur de mesure et les valeurs mesurées dépendent, en grande partie, du type et de la structure du matériau à mesurer et elles peuvent être faussées à cause de sels ou de corps étrangers métalliques. Il est possible de déterminer des valeurs fiables pour les matériaux connus, dans lesquelles les perturbations sont exclues et des conditions ambiantes spécifiques existent. Dans le cas d'autres matériaux, la méthode est indiquée pour la détection et la délimitation rapides des zones les plus humides.

B5 Testeur d'humidité pour matériaux avec la méthode de résistance

Dans le cas des matériaux pouvant absorber l'humidité, la conductivité électrique augmente avec l'humidité, proportionnellement à la diminution de la résistance électrique. Cependant, ces propriétés électriques dépendent aussi de la température, de la composition du matériau et de la présence de sels dissous. Dans certains instruments de mesure, la dépendance de la température peut être compensée à l'aide de capteurs ou d'un réglage manuel. Du fait de la dépendance des matériaux, la plupart de ce type de testeur d'humidité ont sauvegardés différents matériaux ou groupes de matériaux. Cependant, il manque souvent une information précise comme, par exemple, la densité et la composition du matériau pour la courbe caractéristique sauvegardée. Certains modèles de testeur d'humidité offrent la possibilité de sauvegarder leurs propres courbes caractéristiques.

Un testeur d'humidité pour matériaux avec la méthode de résistance fournit des résultats rapides et non destructifs qui permettent de détecter et de limiter les écarts d'humidité. Les capteurs en forme d'aiguille sont partiellement isolés, ce qui permet de mesurer à différentes profondeurs et de déterminer si, par exemple, il y a une plus grande humidité à l'intérieur qu'à la surface. En plus d'établir s'il existe un quelconque danger à cause d'un excès d'humidité, il peut tirer des conclusions sur le comportement de séchage et les causes de l'humidité.

B6 Mesure de l'humidité des matériaux au moyen de l'humidité de l'air correspondante - Méthode KRL

L'humidité du matériau n'est pas une valeur fixe dans la plupart des matériaux, mais dépend des conditions ambiantes. Si la température reste constante, un équilibre s'établit entre l'humidité du matériau et l'humidité relative ambiante. Cela signifie qu'un matériau absorbera ou libèrera de l'humidité jusqu'à ce qu'elle soit en équilibre avec l'humidité de l'air ambiant. Cette propriété peut servir à déterminer le taux d'humidité d'un matériau.

Pour mesurer l'humidité de l'air correspondante, il est possible de poser l'échantillon d'un matériau et le capteur dans un récipient hermétique ou un sac en papier aluminium, d'introduire le capteur à l'aide d'une perforation, d'une tuyauterie ou de conteneurs scellés, ou de recouvrir une zone de la surface du matériau et du capteur de papier aluminium hermétique. Plus l'humidité relative de l'air enfermé s'élève, plus l'humidité du matériau et la tendance du matériau à libérer cette humidité dans l'environnement sont grandes.

L'association industrielle des colles décrit dans le rapport 2 du TKB "La méthode CRL pour la détermination de l'humidité des soles", le processus de prise d'échantillons des soles est analogue à la méthode du carbure de calcium. Dans le cas des revêtements, il est très important que le revêtement soit suffisamment sec avant d'appliquer le revêtement du sol, pour que celui-ci ne soit pas endommagé par l'humidité ni par la pression de la vapeur.

B7 Testeur d'humidité pour matériaux utilisant les microondes

Dans un testeur d'humidité pour matériaux qui utilise la technologie des microondes, la pénétration (adsorption) ou le réfléchissement des microondes est mesuré en fonction de l'humidité du matériau. Les capteurs fonctionnent sans contact, et sont posés à la surface du matériau, dans des perforations ou des tuyauteries pour le transport du matériau. Le signal transmis ou réfléchi sert à analyser les valeurs. Comme une puissance faible de microondes est suffisante pour la mesure, il n'y a pas de danger pour les personnes et le matériau n'est pas modifié par la radiation.

La détermination de l'humidité du matériau avec un testeur d'humidité pour bois utilisant les microondes est rapide et reproductible au même endroit. Lorsque l'humidité est mesurée pour les processus de fabrication ou de stockage, les influences supplémentaires comme la température, la hauteur de couche ou la densité apparente peuvent être enregistrées et incluses à l'analyse.
