Tachymètre

Conseils pour l’achat d’un tachymètre

Le terme tachymètre vient du grec « táchos » qui signifie rapide, et « metron » qui signifie mesure. Par conséquent, le mot tachymètre inclut le sens originel d’appareil de mesure de la vitesse. Les appareils compacts qui peuvent être tenus dans une main pendant la mesure, sont appelés tachymètres portables, contrairement aux appareils à installation permanente. La gamme des tachymètres dont nous disposons se distingue principalement par la plage de mesure, le principe de mesure et les fonctions supplémentaires. Avant d’acquérir un tachymètre portable, tenez compte des conditions requises indiquées ci-dessous, car elles sont importantes.

Plage de mesure du tachymètre portable

Un tachymètre portable pour les mesures de contrôle pendant les travaux de maintenance et de révision, calcule généralement la vitesse de rotation en révolutions par minute. L’unité s’affiche en U/min ou en RPM. RPM est l’abréviation anglaise de « rounds per minute » (révolutions par minute). Parfois, la fréquence de rotation est indiquée en Hz. Un hertz équivaut à une révolution par seconde et à 60 révolutions par minute.

À cause du design de l’appareil, la plage de mesure est généralement limitée aux valeurs suivantes :

- Mesure par contact 0,5 ... 19 999 rpm

- Mesure optique 5 ... 99 999 rpm

- Mesure au moyen d’un stroboscope 50 ... 99 990 rpm

Tous les tachymètres portables ne couvrent pas totalement ces plages de mesure. Par conséquent, lorsque vous choisissez un tachymètre, veillez à ce que la plage de mesure couvre toutes les vitesses nécessaires.

Principe de mesure du tachymètre portable

Un tachymètre portable permet de déterminer la vitesse de rotation de façon mécanique, optique ou au moyen d’un stroboscope. Certains modèles mesurent à l’aide de deux voire des trois principes de mesure. Choisissez un tachymètre portable adapté à votre travail et aux conditions d’utilisation. Si vous ne souhaitez mesurer que la vitesse de rotation, vous pouvez utiliser n’importe laquelle des trois méthodes.

Un tachymètre portable par contact doit être directement posé via un adaptateur sur le point de mesure. Les modèles qui mesurent de façon optique à l’aide de marques réfléchissantes, doivent être à une distance comprise entre 5 et 50 cm ; certains appareils peuvent atteindre jusqu’à 1,5 m. Si vous avez besoin de vérifier la vitesse superficielle ou la longueur de ligne dans les rouleaux ou dans les convoyeurs, le mieux serait d’utiliser un tachymètre avec mesure par contact. Les rotations de la roue de mesure peuvent être facilement converties en vitesse et distance.

Tachymètre portable avec mesure par contact

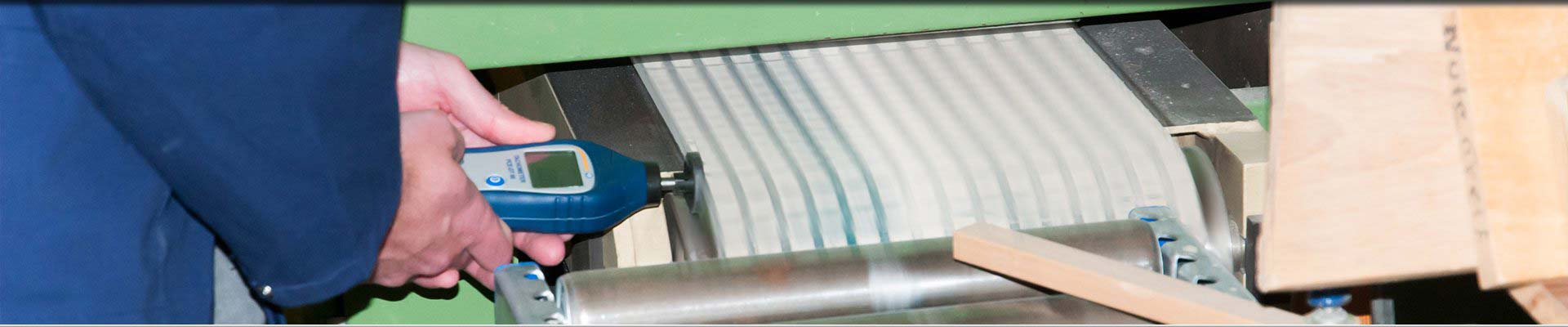

Le tachymètre portable avec mesure par contact dispose de différents accessoires. Les roues et les pointes de mesure transmettent à l’axe de l’appareil de mesure, de manière synchronisée, le mouvement des différents composants. Avec une roue, il peut mesurer la vitesse des rouleaux, des bandes abrasives ou de convoyeurs. Pour cela, le tachymètre portable multiplie la vitesse de rotation en révolutions par minute ou seconde par la circonférence de la roue de mesure. Certains tachymètres portables de ce type comme, par exemple, la version analogique, sont utilisés dans des atmosphères à risque d’explosion.

Tachymètre optique portable avec marques réfléchissantes

La mesure optique réfléchissante fonctionne sans toucher l’objet à mesurer. Pour cela, le tachymètre émet un faisceau lumineux et mesure le réfléchissement. Dans la plupart des cas, l’objet à mesurer peut être contrôlé au moyen d’un pointeur laser visible. Pour que les révolutions soient correctement mesurées, une petite partie de la surface qui tourne doit refléter le faisceau lumineux. C’est pour cela qu’une marque faite avec une bande réfléchissante spéciale ou une peinture réfléchissante est placée près du diamètre extérieur de l’objet à mesurer. Lorsque la mesure est faite, le tachymètre détecte la lumière réfléchie au moyen d’un capteur puis calcule l’intervalle de temps entre chaque réflexion de la lumière.

Tachymètre portable avec fonction de stroboscope

Un stroboscope émet des flashs intermittents qui éclairent brièvement l’objet à mesurer. Les objets en rotation semblent immobiles si leur vitesse de rotation coïncide avec la fréquence des flashs. L’objet est donc toujours dans la même position lorsqu’il est éclairé. Pour une évaluation correcte, une marque optique comme une étiquette, un autocollant, une fente ou un orifice, est nécessaire.

Il n’est pas possible de discerner visuellement si un composant est en rotation entre deux flashs. C’est pourquoi il existe des tachymètres portables qui possèdent des touches de fonction permettant d’augmenter ou de diminuer le cycle de lumière intermittente à l’aide de multiplicateurs, afin de déterminer correctement la vitesse de rotation. Cependant, un stroboscope avec fonction de tachymètre portable permet non seulement de mesurer la vitesse de rotation, mais aussi de pouvoir visualiser les objets en mouvements rapide, en rendant visibles les anomalies ou les irrégularités pouvant exister.

Accessoires en option pour le tachymètre portable

Certains tachymètres portables ont, en série, la fonction d’enregistrement des vitesses minimum et maximum. Certains appareils possèdent aussi la fonction de valeur moyenne. Pour les utilisateurs qui se servent généralement de ces fonctions, il est recommandé d’utiliser des appareils qui peuvent facilement aller d’une fonction à une autre juste en appuyant sur une touche.

Un tachymètre portable avec des capteurs supplémentaires pour mesurer, par exemple, la température ou les vibrations, est parfait lorsqu’il faut réparer, entretenir ou réviser des machines difficiles d’accès. Un même appareil permet d’enregistrer les valeurs de vitesse ainsi que les valeurs de température et les vibrations.

Lorsque vous devez enregistrer les valeurs de mesure ou les évaluer après une mesure, il faudra choisir un tachymètre portable ayant une capacité de mémoire suffisante. De cette façon, il ne sera pas nécessaire de sauvegarder en plus, sur place, les valeurs de mesure dans des tableaux ou des listes. Vous pourrez récupérer ultérieurement les valeurs de mesure ou bien, si le tachymètre dispose d’une interface de données, simplement les transférer sur un ordinateur.
