Paramètres |
Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc, Rmax, Ry(JIS), Rz(JIS), RP(ASME), Rpm(ASME), Rv(ASME), R3z, R3zmax, Rz1max, Rmr(c), Rdc, Rmr |
|
Plage |
Ra, Rq, Rc: 0,005 ... 16 µm |
|

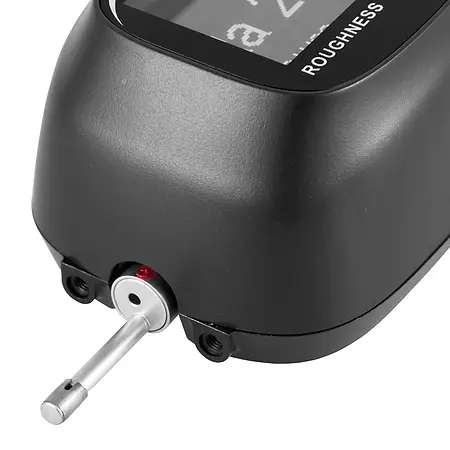

Rayon de la pointe du palpeur |
5 µm |
|
Matériau de la pointe du palpeur |
Diamant, 90° angulaire |
|
Force maximum recommandée pour mesure statique |
4 mN (0,4 gf) |
|
Principe de mesure |
Inductif |
|
Rayon du rail du palpeur |
45 mm |
|
Parcours maximum |
15 mm |
|
Longueur d'onde limite (Cut off) |
0,25 mm / 0,8 mm / 2,5 mm |
|
Vitesse de palpation |
Longueur d'onde limite de 0,135 mm/s: 0,25 mm |
|
Mémoire |
20 mesures avec tous les paramètres |
|
Précision |
<±10 % |
|
Répétabilité |
<6 % |
|

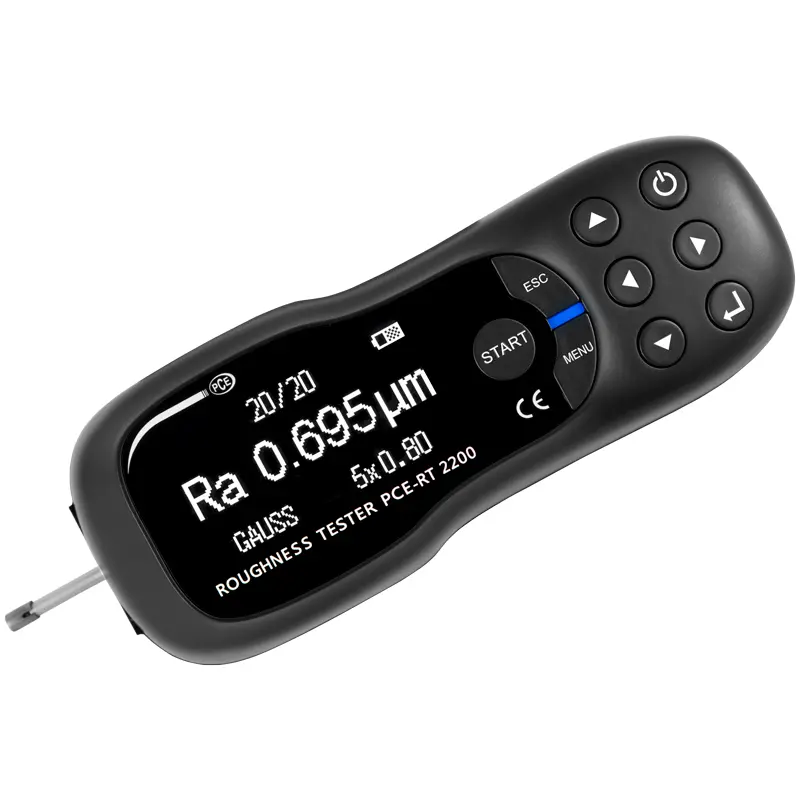

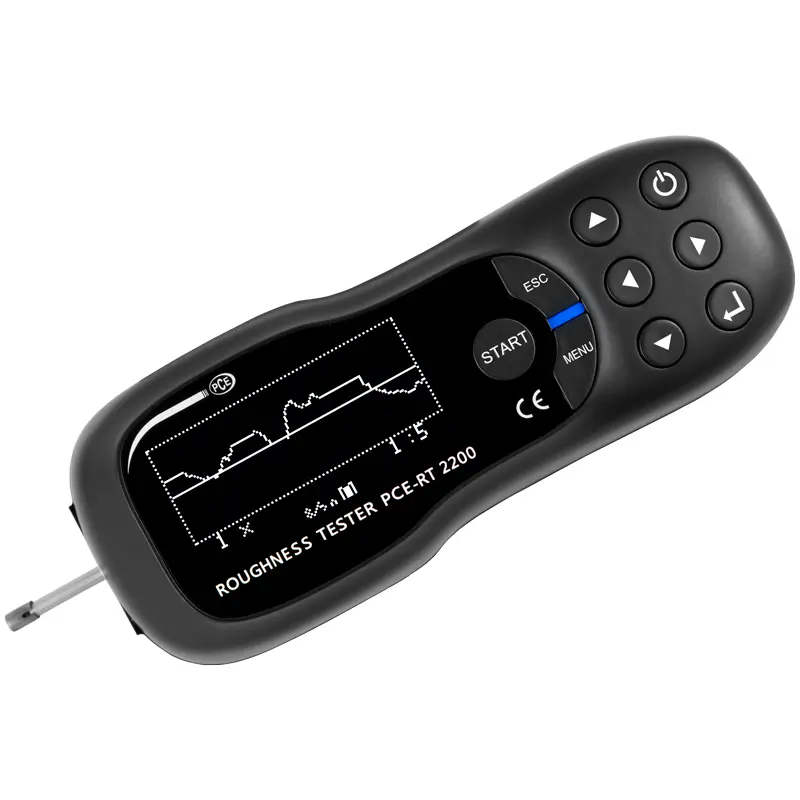

Écran |
OLED |
|
Unités |
μm / μinch (sélectionnable) |
|

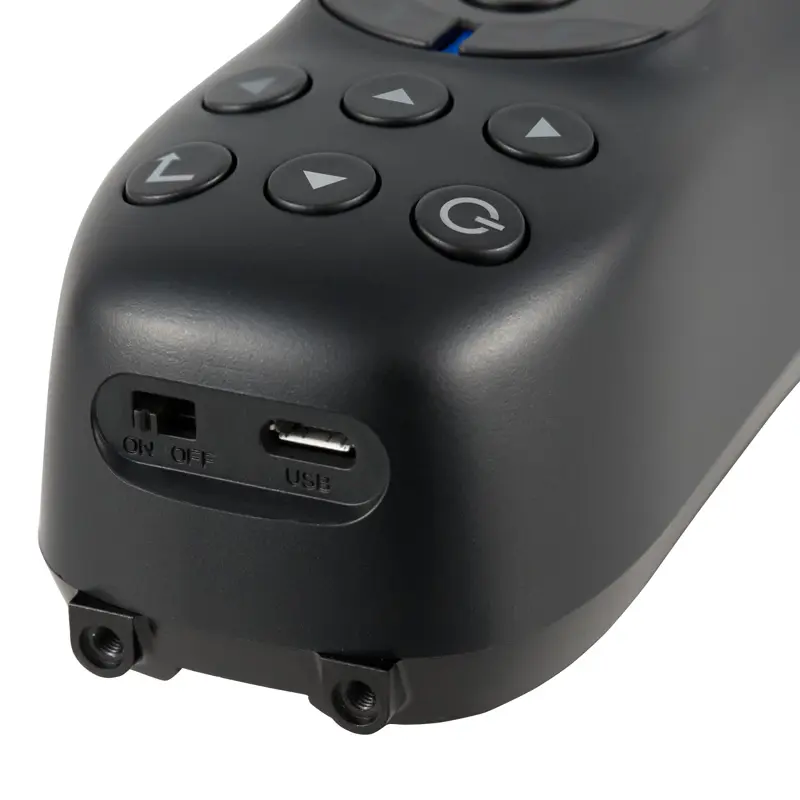

Interface |
Micro USB |
|
Alimentation |
Batterie rechargeable Li-Ion |
Certificat d'étalonnage ISO pour se conformer par exemple à votre DIN ISO 9000 ou pour valider la précision de votre rugosimètre. Pour cela, nous confions l'appareil de mesure au laboratoire d'étalonnage. Vos informations client, les valeurs mesurées et le numéro de série de l'appareil sont mentionnées sur ce certificat d'étalonnage ISO.
- Point d'étalonnage Ra : environ 3,2 µm
- Point d'étalonnage Rz : environ 10,0 µm
Les certificats d'étalonnage sont émis spécialement pour le client et sont donc exclus du droit au retour.
Prix HT / Frais d'envoi non compris
Capteur standard de rechange pour les rugosimètre PCE-RT 1200 et PCE-RT 2000. Ce capteur s’utilise pour mesurer la rugosité des surfaces planes. Il peut aussi mesurer dans des trous d’un diamètre de 5,5 mm. La profondeur maximum de mesure est de 22 mm.
- Extrémité du palpeur pour applications standard
Prix HT / Frais d'envoi non compris
Capteur pour surfaces courbes compatible avec les rugosimètre PCE-RT 1200 et PCE-RT 2000. Ce capteur s’utilise pour mesurer des surfaces avec des rayons de courbure. Vous pouvez utiliser ce palpeur chaque fois que le rayon de courbure de la surface est supérieur à 3 mm.
- Capteur pour surfaces courbes
- Pour éléments ayant une courbure supérieure à 3 mm
- Pour l’utilisation de ce capteur, nous vous recommandons le banc d’essai PCE-RT2000-Teststand
Prix HT / Frais d'envoi non compris
Capteur ou palpeur pour les rugosimètre PCE-RT 1200 et PCE-RT 2000 pour mesurer la rugosité des rainures. Vous pouvez utiliser ce capteur pour des rainures d'une largeur supérieure à 2,5 mm. Prenez en compte que la profondeur maximum de la rainure ne doit pas dépasser 10 mm.
- Extrémité du palpeur pour rainures
- Largeur minimum de la rainure : 2,5 mm
- Profondeur maximum de la rainure : 10 mm
- Pour l’utilisation de ce capteur, nous vous recommandons le banc d'essai PCE-RT2000-Teststand
Prix HT / Frais d'envoi non compris
Banc d’essai pour le PCE-RT 1200 et le PCE-RT 2000. Vous pouvez installer ces rugosimètres sur le banc d’essai et obtenir ainsi un positionnement précis du palpeur sur l’objet à mesurer. Le banc d’essai monte et descend verticalement le long du rugosimètre, ce qui permet de placer le capteur avec précision.
- Apte pour PCE-RT 1200, PCE-RT 2000, PCE-RT 2200
- Réglage manuel de la hauteur par manivelle
- Grand cours de déplacement
