Pince de courant PCE-GPA 62

Référence: PCE-GPA 62

GTIN (EAN): 4250348708014

Description

Pince de courant / mesureur de puissance et mesureur d'énergie (temps réel) avec un registre de données, écran graphique, interface pour PC et logiciel

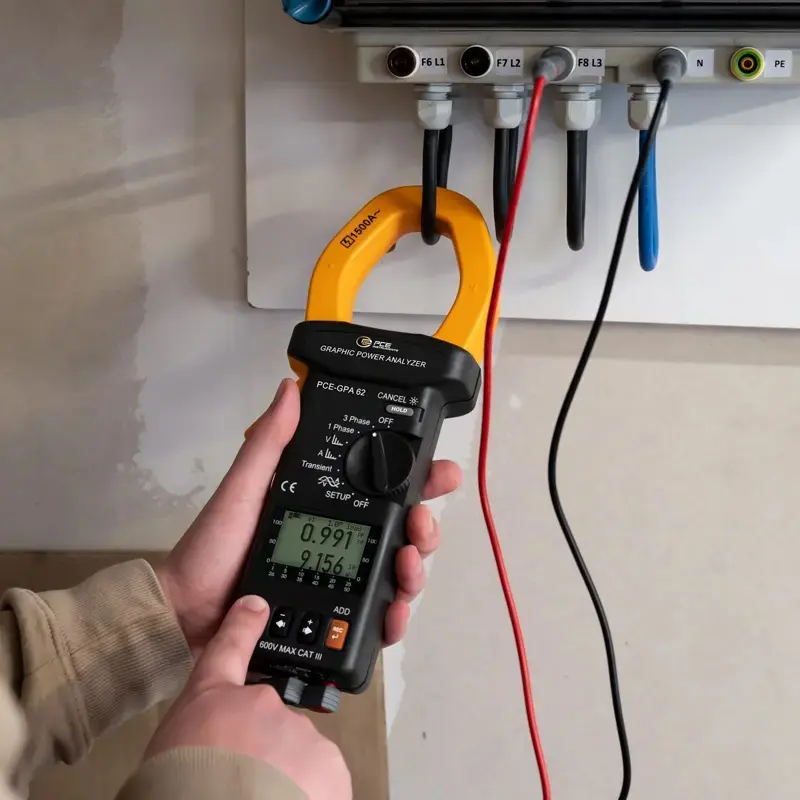

Pince de courant triphasé (Graphic Power Quality Analyzer) PCE-GPA 62 sert à la mesure à une ou trois phases de la puissance active, réactive et apparente, le facteur de puissance, l'angle de phase, l'énergie, la tension, le courant ainsi que les pointes et harmoniques jusqu'à la 50º forme d'onde harmonique. L'écran graphique intégré vous montre donc de façon optimum les valeurs de l'ampèremètre. Les valeurs de mesure peuvent s'enregistrer et être transférées par la suite au PC pour leur analyse. Le PCE-GPA 62 est un appareil portable professionnel avec lequel il vous est possible de déterminer de nombreux paramètres. Grâce à l'illumination de fond de l'écran, il est possible de réaliser une lecture précise des valeurs même si les conditions de lumière ne sont pas optimums. Bien que l'ampèremètre est livré calibré d'usine, il peut se calibrer optionnellement en laboratoire et être certifié selon la règlementation ISO (lors de la première commande pour un recalibrage interne).

Caractéristiques

- Vérification en temps réel, registre et mesure de la tension et du courant

(effectif réel)

- Il mesure le facteur de puissance et l'angle de phase, la fréquence,

l'énergie, la puissance active, la puissance réactive

et la puissance apparente, (1 phase ou 3 phases en réseaux symétriques)

- Diamètre maximum du conducteur: 55 mm

- Écran graphique

- Déconnexion automatique après 15 min. (la fonction peut se déconnecter)

- Calibrage ISO optionnel

Spécifications

Tension AC
Plage de mesure jusqu'à	4 ... 600 V
Résolution	0,1 V
Précision	±0,5 % ±5 chiffres
Surcharge	800 V
Plage de fréquence	50 ... 60 Hz

Courant AC
Plage de mesure jusqu'à	4 ... 1500 A
Résolution	0,1 A
Précision	±1 % ±5 chiffres
Surcharge	2000 A
Plage de fréquence	50 ... 60 Hz

Puissance active
Plage de mesure jusqu'à	10 ... 999,9 W
Résolution	0,1 W
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Puissance active
Plage de mesure jusqu'à.	1 kW
Plage de mesure de.	9,999 kW
Résolution	0,001 kW
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A) W

Puissance active
Plage de mesure jusqu'à	10 ... 99,99 kW
Résolution	0,01 kW
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Puissance active
Plage de mesure jusqu'à	100 ... 999,9 kW
Résolution	0,1 kW
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Puissance active
Plage de mesure jusqu'à	1000 ... 9999 kW
Résolution	1 kW
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Puissance réactive
Plage de mesure jusqu'à	10 ... 999,9 VAR
Résolution	0,1 VAR
Précision	±2 % ±30 chiffres (>20 V et >20 A) / ±3 % ±40 chiffres (<20 V <20 A)

Puissance réactive
Plage de mesure jusqu'à	1 ... 9,999 kVAR
Résolution	0,001 kVAR
Précision	±2 % ±30 chiffres (>20 V et >20 A) / ±3 % ±40 chiffres (<20 V <20 A)

Puissance réactive
Plage de mesure jusqu'à	10 ... 99,99 kVAR
Résolution	0,01 kVAR
Précision	±2 % ±30 chiffres (>20 V et >20 A) / ±3 % ±40 chiffres (<20 V <20 A)

Puissance réactive
Plage de mesure jusqu'à	100 ... 999,9 kVAR
Résolution	0,1 kVAR
Précision	±2 % ±30 chiffres (>20 V et >20 A) / ±3 % ±40 chiffres (<20 V <20 A)

Puissance réactive
Plage de mesure jusqu'à	1000 ... 9999 kVAR
Résolution	1 kVAR
Précision	±2 % ±30 chiffres (>20 V et >20 A) / ±3 % ±40 chiffres (<20 V <20 A)

Angle de phase
Plage de mesure jusqu'à	-180 ... +180 °
Résolution	0,1 °
Précision	±1 °

Angle de phase
Plage de mesure jusqu'à	0 ... 360 °
Résolution	0,1 °
Précision	±1 °

Puissance apparente
Plage de mesure jusqu'à	10 ... 999,9 VA
Résolution	0,1 VA
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Puissance apparente
Plage de mesure jusqu'à	1 ... 9,999 kVA
Résolution	0,001 kVA
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Puissance apparente
Plage de mesure jusqu'à	10 ... 99,99 kVA
Résolution	0,01 kVA
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Puissance apparente
Plage de mesure jusqu'à	100 ... 999,9 kVA
Résolution	0,1 kVA
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Puissance apparente
Plage de mesure jusqu'à	1000 ... 9999 kVA
Résolution	1 kVA
Précision	±1 % ±20 chiffres (>20 V et >20 A) / ±2 % ±40 chiffres (<20 V <20 A)

Facteur de puissance
Plage de mesure jusqu'à	0 ... 1
Résolution	0,001
Précision	±0,04 (>20 V et >20 A) / ±0,1 (<20 V et <20 A)

Énergie active
Plage de mesure jusqu'à	0 Wh ... 999,999 kVARh
Résolution	20 Chiffres
Précision	±1 % de la valeur

Énergie apparente
Plage de mesure jusqu'à	0 VAh ... 999,999 kVAh
Résolution	20 Chiffres
Précision	±1 % de la valeur

Énergie réactive
Plage de mesure jusqu'à	0 varh ... 999,999 kVARh
Résolution	20 Chiffres
Précision	±1 % de la valeur

Fréquence
Plage de mesure jusqu'à	46 ... 65 Hz
Résolution	0,1 Hz
Précision	±0,3 Hz

Mesure des harmoniques (harmonics)
Plage de mesure jusqu'à	1 ... 50 (numéro atomique)

Caractéristiques techniques générales
Fonctions de mesure	HOLD
Frequency	50 ... 60 Hz
Type d'écran	Écran graphique LCD avec rétro-éclairage
Taille de l'écran	2 pouces
Support de stockage	Mémoire interne
Capacité de stockage	50000 Ensemble de données
Interface	USB
Norme(s)	EN 61010-2-032
Diamètre maximal de la conduite	55 mm
Arrêt automatique	15 min
Normes de sécurité	CAT III 600 V
Dimensions	Ouverture de la pince : max. 55 mm
Sélection de la plage de mesure multiple	Automatique
Langage du menu	Anglais (US), Anglais (GB)
Classe de protection	IP20
Batterie	2 x 1,5 V Piles AA (1,5V) , Alcaline-Manganèse
Capacité de la batterie	3000 mAh
Conditions de fonctionnement	-10 ... 50 °C , 0 ... 85 % H.r.
Conditions de stockage	-10 ... 50 °C , 0 ... 85 % H.r.
Dimensions ( L x L x H )	271 x 112 x 46 mm
Poids	650 g
