Oscilloscope PCE-OC 6

Référence: PCE-OC 6
GTIN (EAN): 4250348736987
229,90 €
275,88 €
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
:
4250348736987
PCE-OC 6
Délai de livraison: 1-2 jours ouvrés

Description

Oscilloscope 2 canaux / Écran tactile de 7" / Bande passante 100 MHz / Mémoire de 1 GB pour captures d'écran / Interface USB-C / Fréquence d'échantillonnage de 1 GSa/s / Trigger

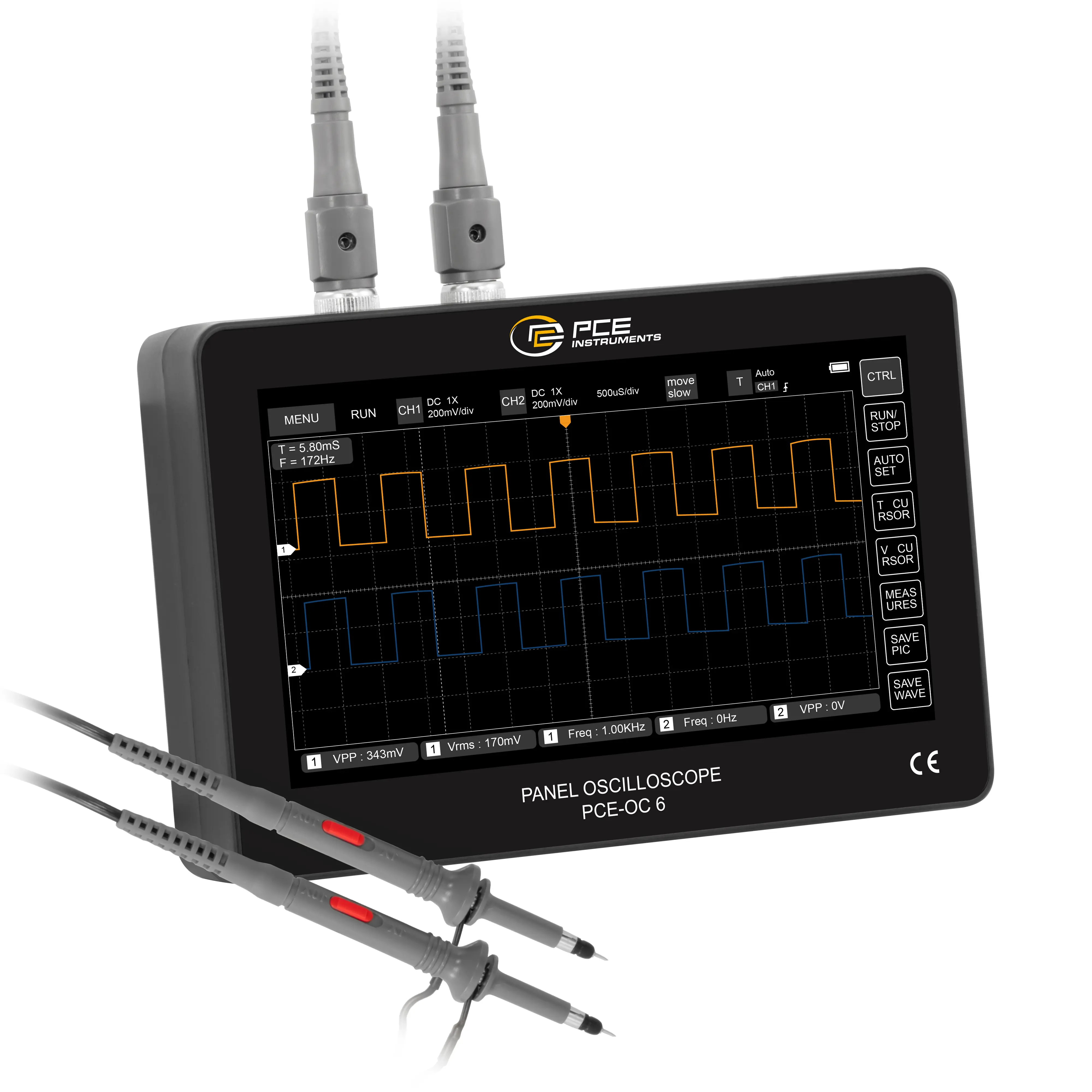

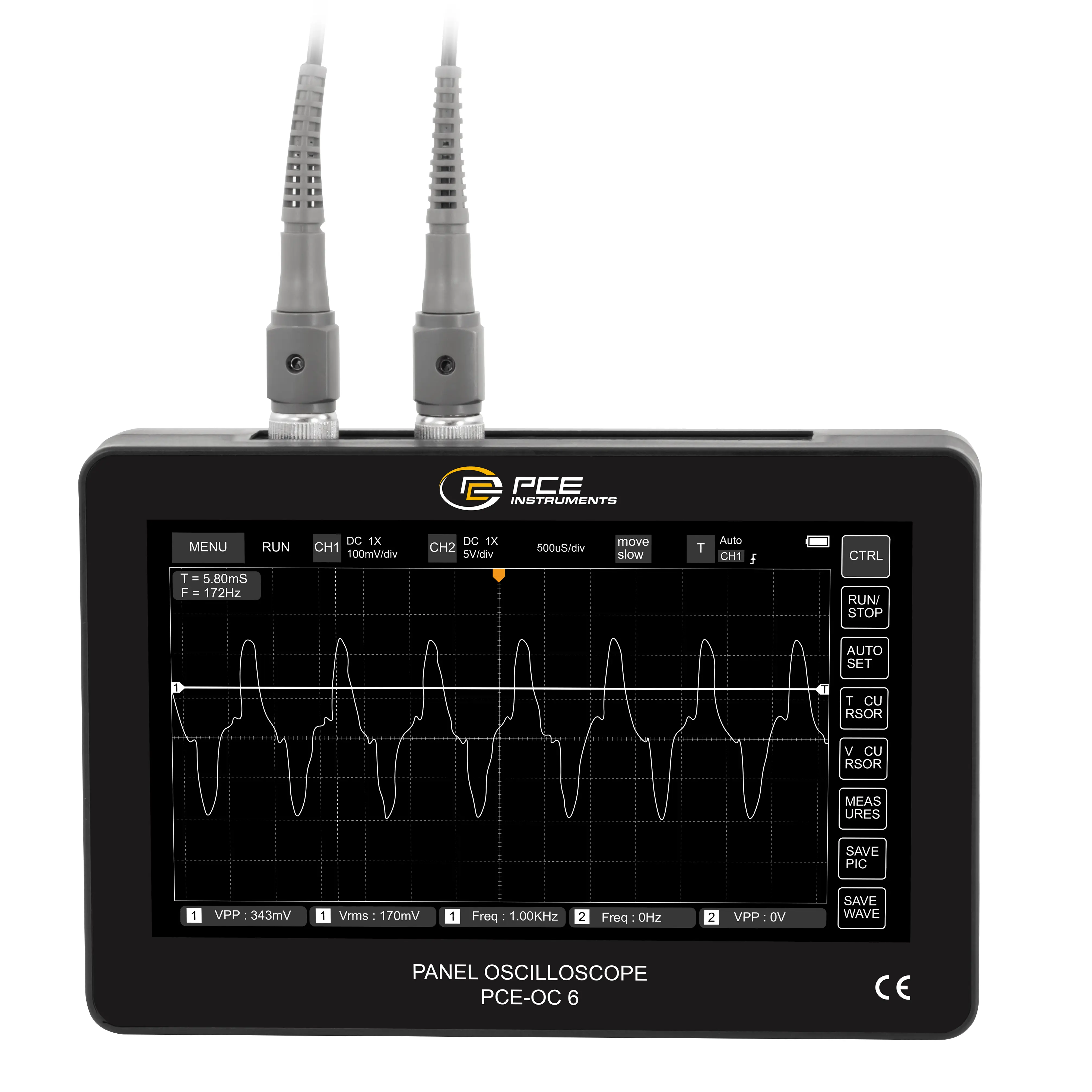

Cet oscilloscope se distingue par une fréquence d'échantillonnage en temps réel allant jusqu'à 1 GSa/s et une bande passante analogique de 100 MHz par canal. Il est idéal pour l'acquisition précise de signaux analogiques périodiques et numériques non périodiques. L'utilisation de l'oscilloscope est intuitive et il dispose d'un écran tactile LCD TFT couleur de 7 pouces avec une résolution de 800 × 480 pixels. Il s'agit d'un appareil portable de petite taille et léger.

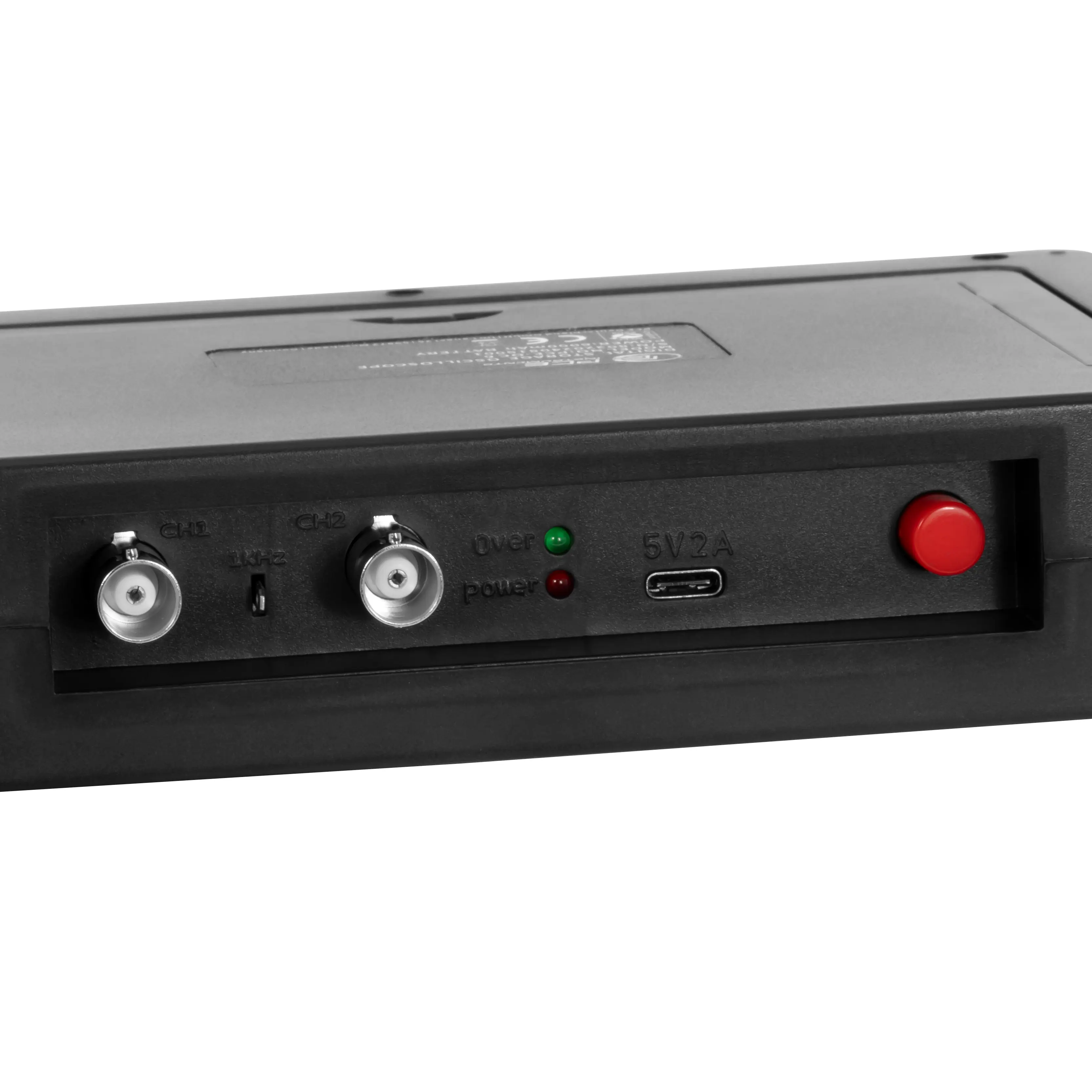

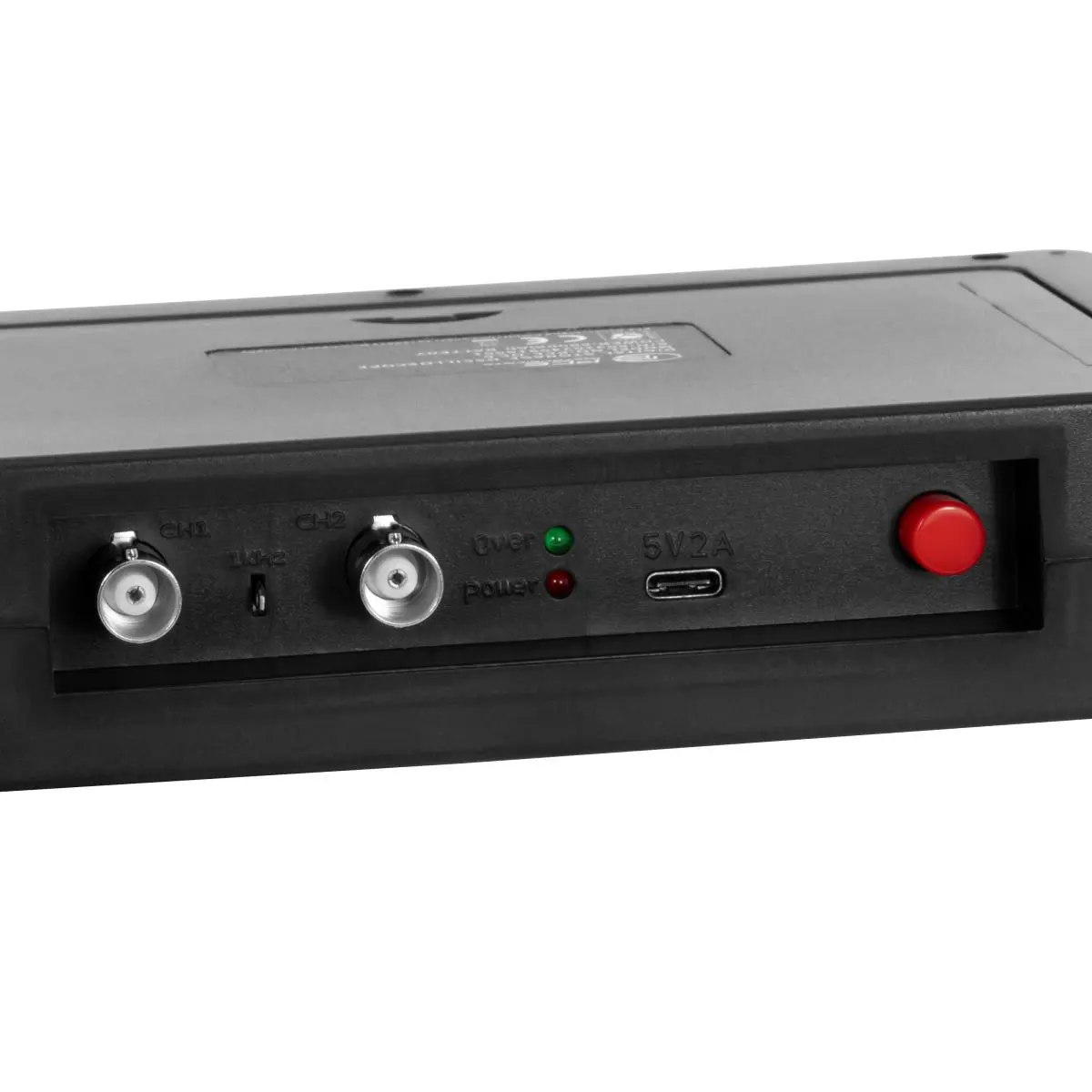

L'oscilloscope offre des fonctions de déclenchement complètes (simple, normal, automatique) et une fonction d'auto-ajustement qui s'active avec une seule touche et qui permet un ajustement rapide des signaux. Un module de protection contre les hautes tensions intégré garantit des mesures sûres en permettant une tension continue jusqu'à 400 V. Le gestionnaire d'images permet la visualisation en miniature, la visualisation détaillée, le défilement des pages, l'agrandissement de la vue et la vue panoramique. Il dispose également d'un écran graphique avec une figure de Lissajous pour l'analyse de l'amplitude, de la fréquence et de la phase et d'une vue FFT pour l'analyse des harmoniques. Il intègre une batterie lithium haute performance d'une capacité de 6000 mAh avec une autonomie allant jusqu'à 4 heures. Cela rend l'oscilloscope idéal pour une utilisation mobile. La mémoire interne de 1 GB permet de stocker jusqu'à 1000 captures d'écran et autant d'ensembles de données de forme d'onde. Les données peuvent être transférées sur un ordinateur sous forme de fichier via l'interface USB-C.

Le contenu d'envoi comprend deux sondes de 100 MHz et des accessoires, ainsi qu'un adaptateur secteur avec câble de données. Grâce à tout cela, cet oscilloscope est un appareil idéal pour analyser et diagnostiquer les interférences de signaux dans les circuits, les alimentations ou les unités de contrôle, ainsi que pour le développement de composants électroniques.


Caractéristiques

- Oscilloscope portable à 2 canaux
- Taux d'échantillonnage de 1 GSa/s (1x = 5 MHz, 10x = 100 MHz)
- Plage de tension : 0 ... 400 V
- Déclenchement réglable (trigger)
- Exportation de captures d'écran par USB
- Écran tactile LCD TFT de 7"
- Batterie de 6000 mAh

Spécifications

Spécifications de l'oscilloscope
Nombre de canaux  2
Largeur de bande  100 MHz
Précision de fréquence  0,01 %
Taux d'échantillonnage  1 GSa/s
Profondeur de mémoire  240 kbit
Eingangsimpedanz  1 M Ω
Facteurs de la tête de sonde  1x, 10x
Puissance max. Tension d'entrée  400 V
Base de temps  10 ns ... 50 s
Sensibilité verticale  50 mV ... 500 V
Temps de réaction  3 ns
Précision du gain DC  ±2 %

Caractéristiques techniques générales
Type d'écran  Écran tactile TFT
Taille de l'écran  7 pouces
Résolution de l'écran  800 x 480 pixels
Support de stockage  Mémoire interne
Capacité de stockage  1 GB
Informations sur la mémoire  Capture d'écran uniquement
Durée de fonctionnement  4 h
Langage du menu  Anglais (GB), Anglais (US)
Classe de protection (appareil)  IP20
Alimentation électrique  5 V DC (adaptateur secteur inclus)
Type de connecteur  Prise Euro
Batterie  1 x 3,7 V interne , Batterie au lithium-ion
Capacité de la batterie  6000 mAh
Conditions de fonctionnement  0 ... 50 °C , 0 ... 90 % H.r.
Conditions de stockage  0 ... 50 °C , 0 ... 90 % H.r.
Dimensions ( L x L x H )  182 x 121 x 38 mm
Poids  606 g

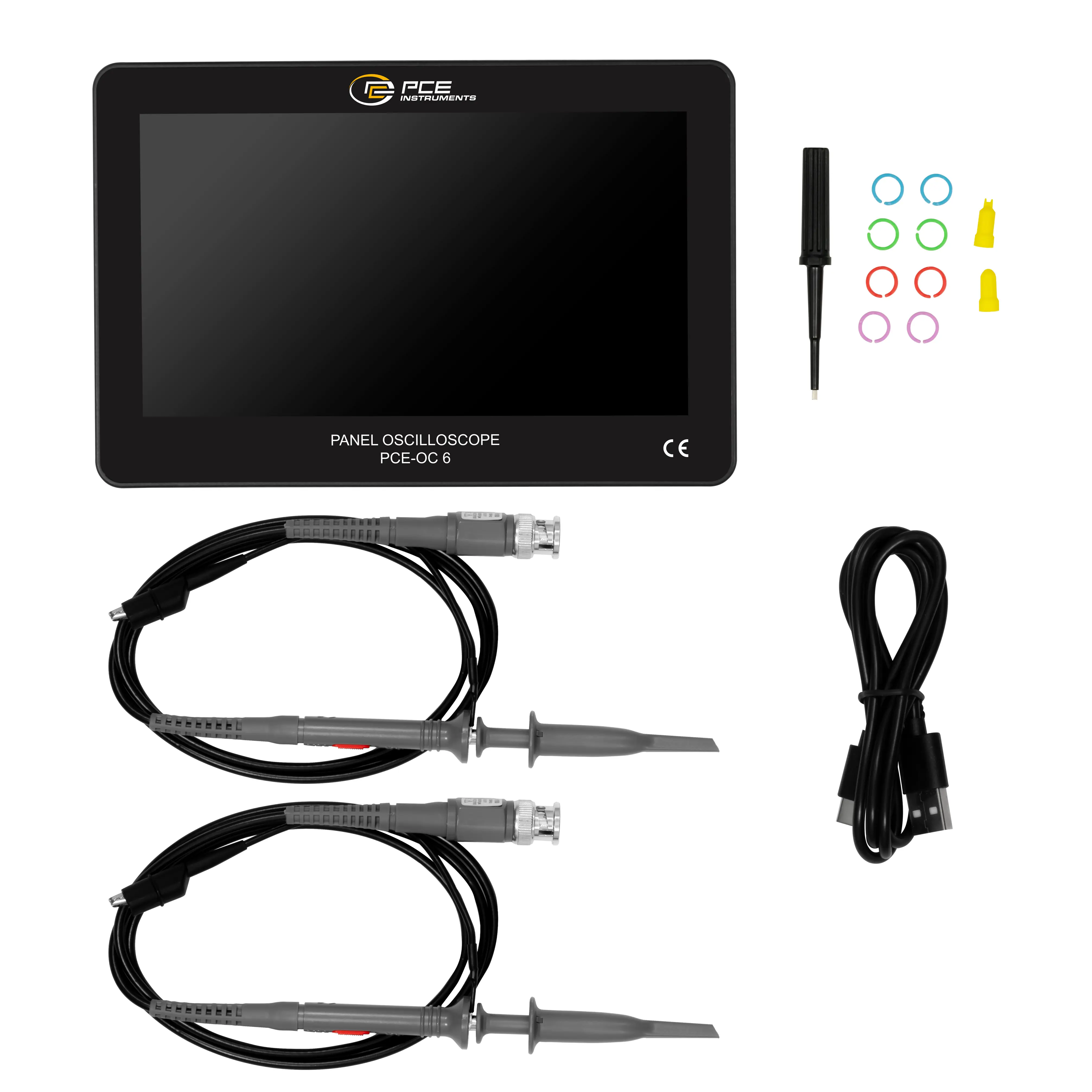

Contenu de livraison

1 x Oscilloscope
2 x Jeu de câbles de test avec pointe
2 x Accessoires de sonde
1 x Câble USB-C
1 x Adaptateur secteur 5 V / 2 A
1 x Mode d'emploi
