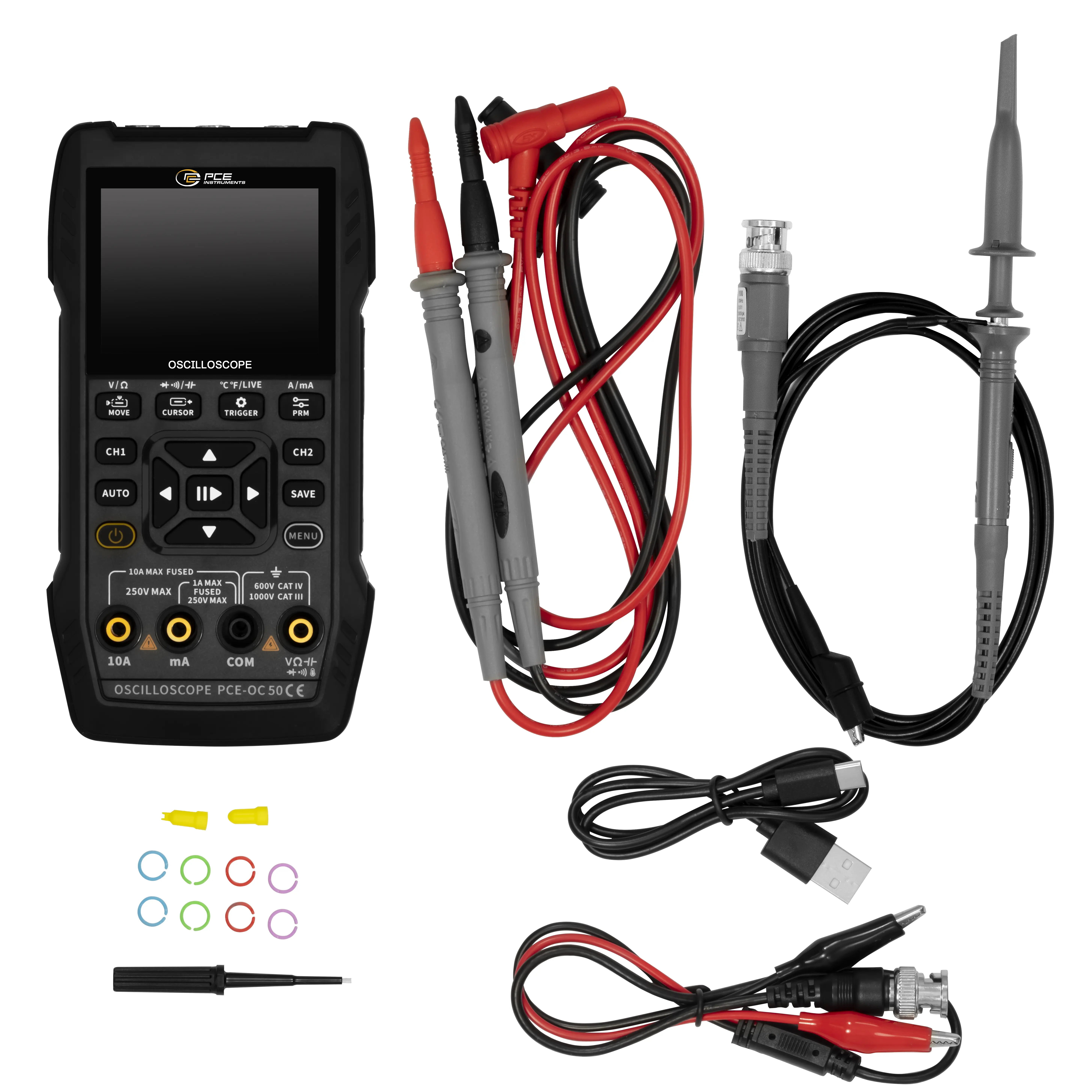

Cet oscilloscope innovant 3-en-1 est la combinaison parfaite d'un oscilloscope puissant, d'un multimètre polyvalent et d'un générateur de signaux. Il a été spécialement conçu pour les techniciens en électronique, les ingénieurs et les utilisateurs amateurs qui recherchent un appareil compact, polyvalent et facile à utiliser pour effectuer efficacement leurs tâches de mesure.

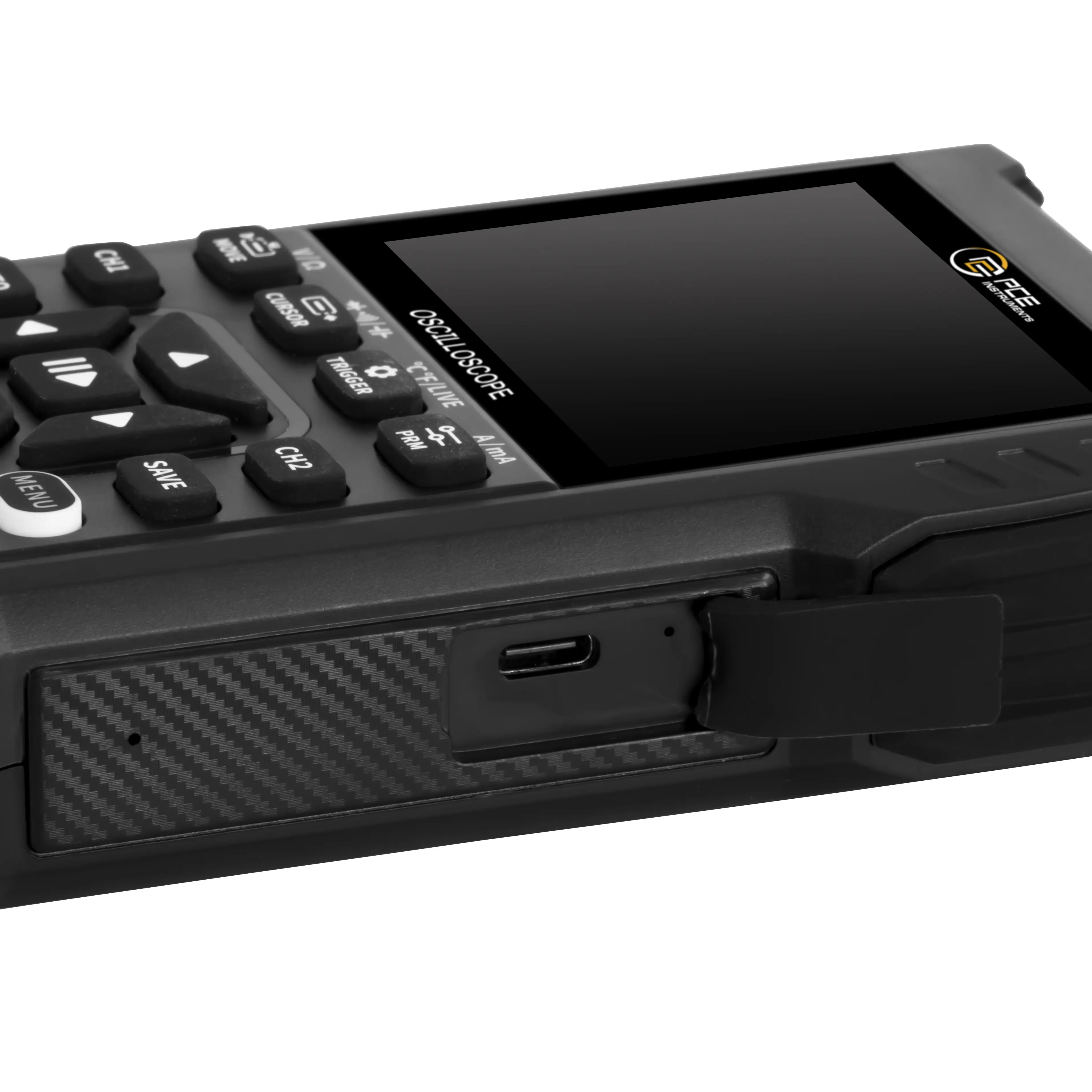

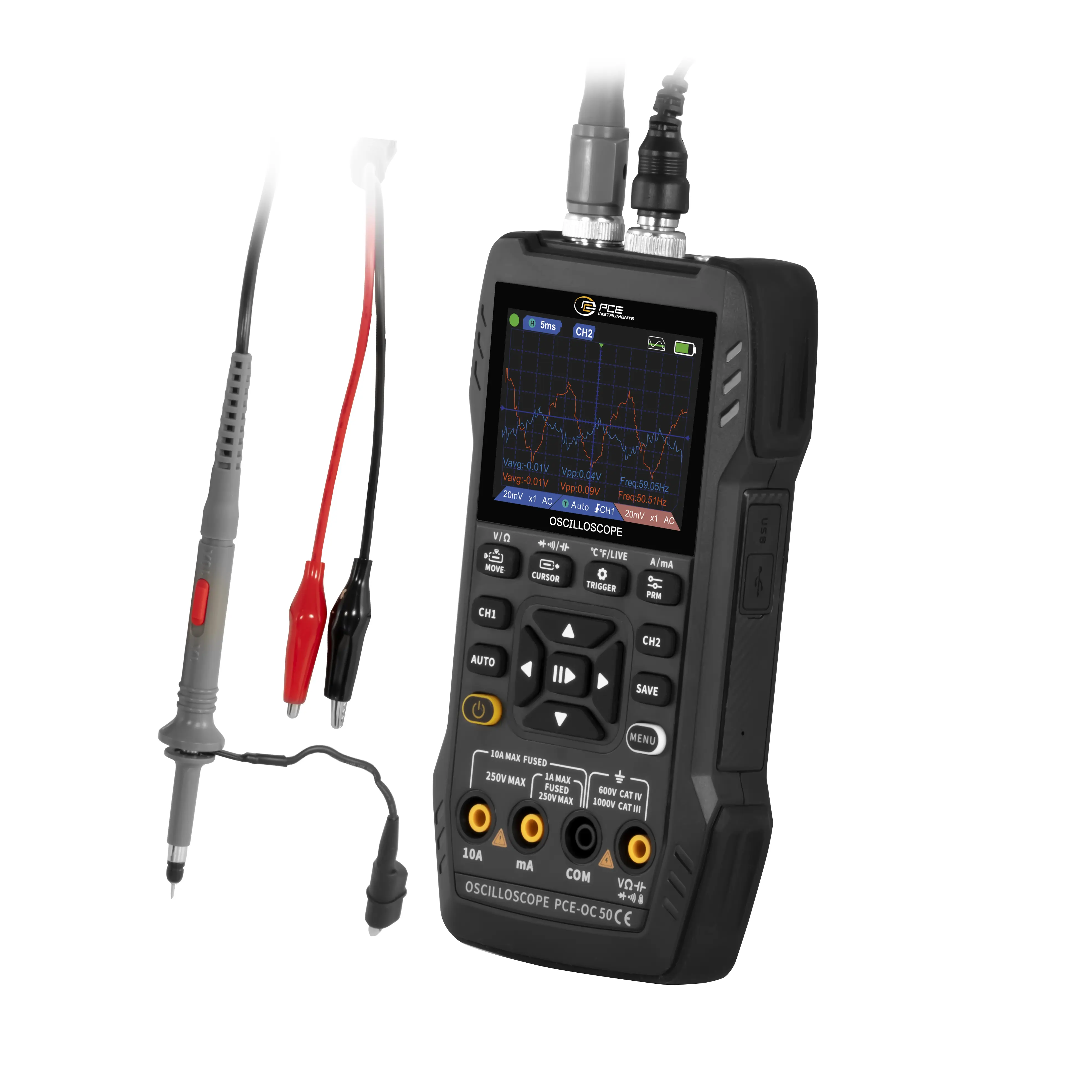

L'oscilloscope à 2 canaux offre une bande passante de 10 MHz et une fréquence d'échantillonnage de 50 MS/s, ce qui permet d'enregistrer et d'analyser les signaux en toute fiabilité. Qu'il s'agisse de la recherche d'erreurs des circuits, d'observer des formes d'onde ou d'analyser des transitoires, cet oscilloscope fournit des résultats clairs et précis. Grâce à sa haute résolution et à sa simplicité d'utilisation, même les courbes de signaux complexes peuvent être affichées facilement. Vous pouvez enregistrer la capture d'écran de l'image de l'oscilloscope sur la mémoire interne et la transférer vers un ordinateur via l'interface USB-C.

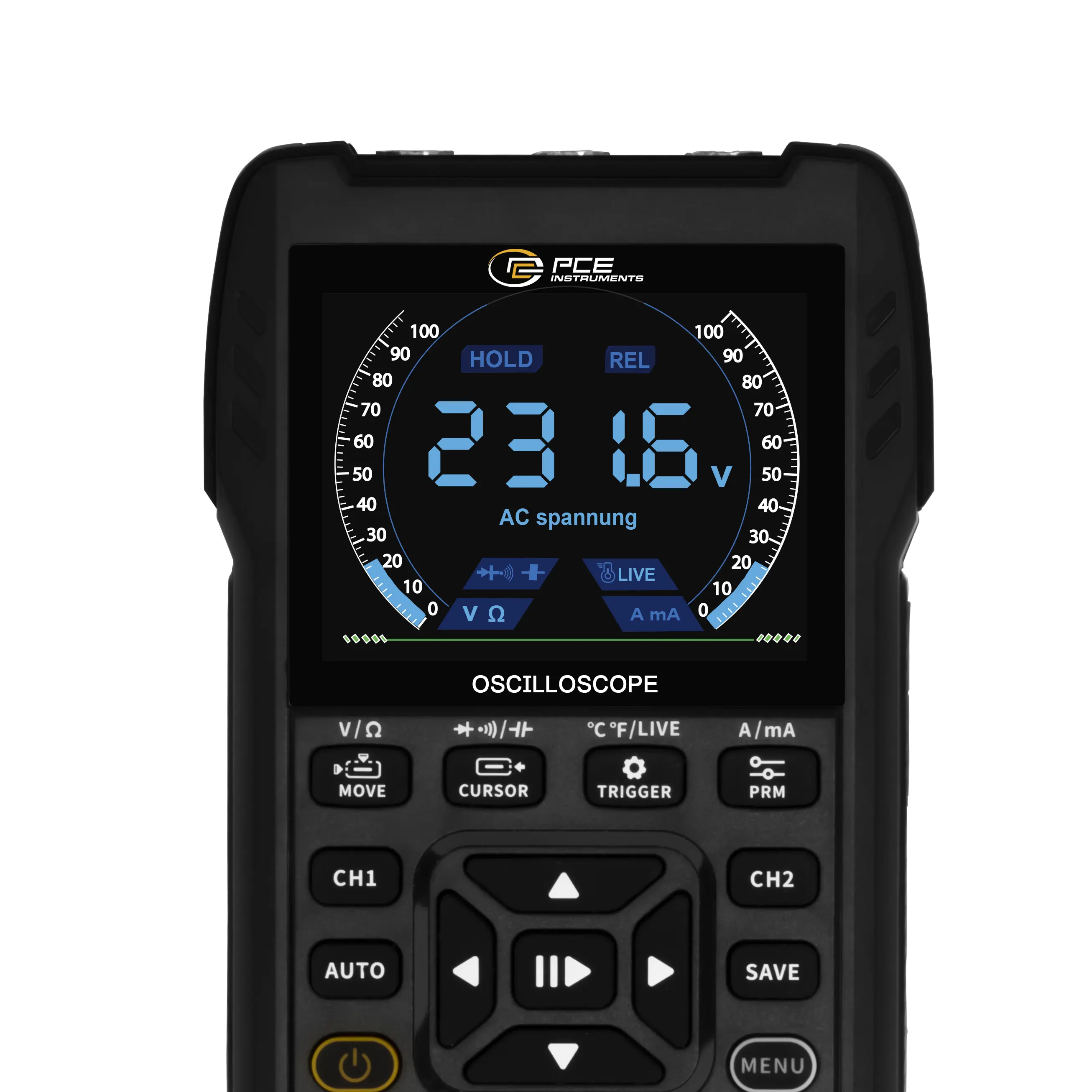

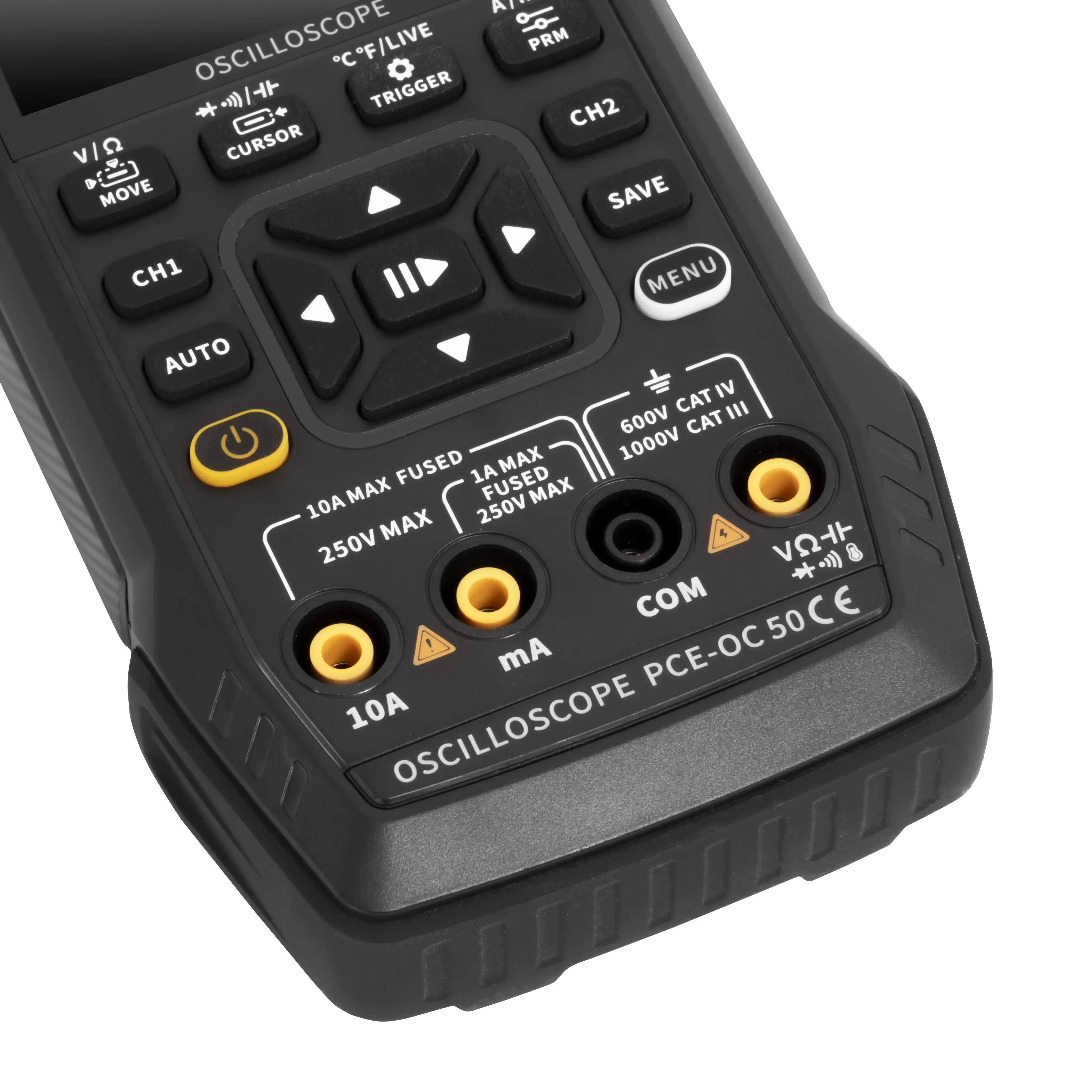

L'appareil dispose également de fonctions de multimètre étendues couvrant une large gamme de mesures. Il s'agit notamment de mesures de tension (AC et DC), de mesures de courant (AC et DC), de mesures de résistance, de mesures de capacité et de tests de diodes. Une autre fonction intégrée pratique est la détection de tension sans contact, qui permet une détection fiable des câbles sous tension.

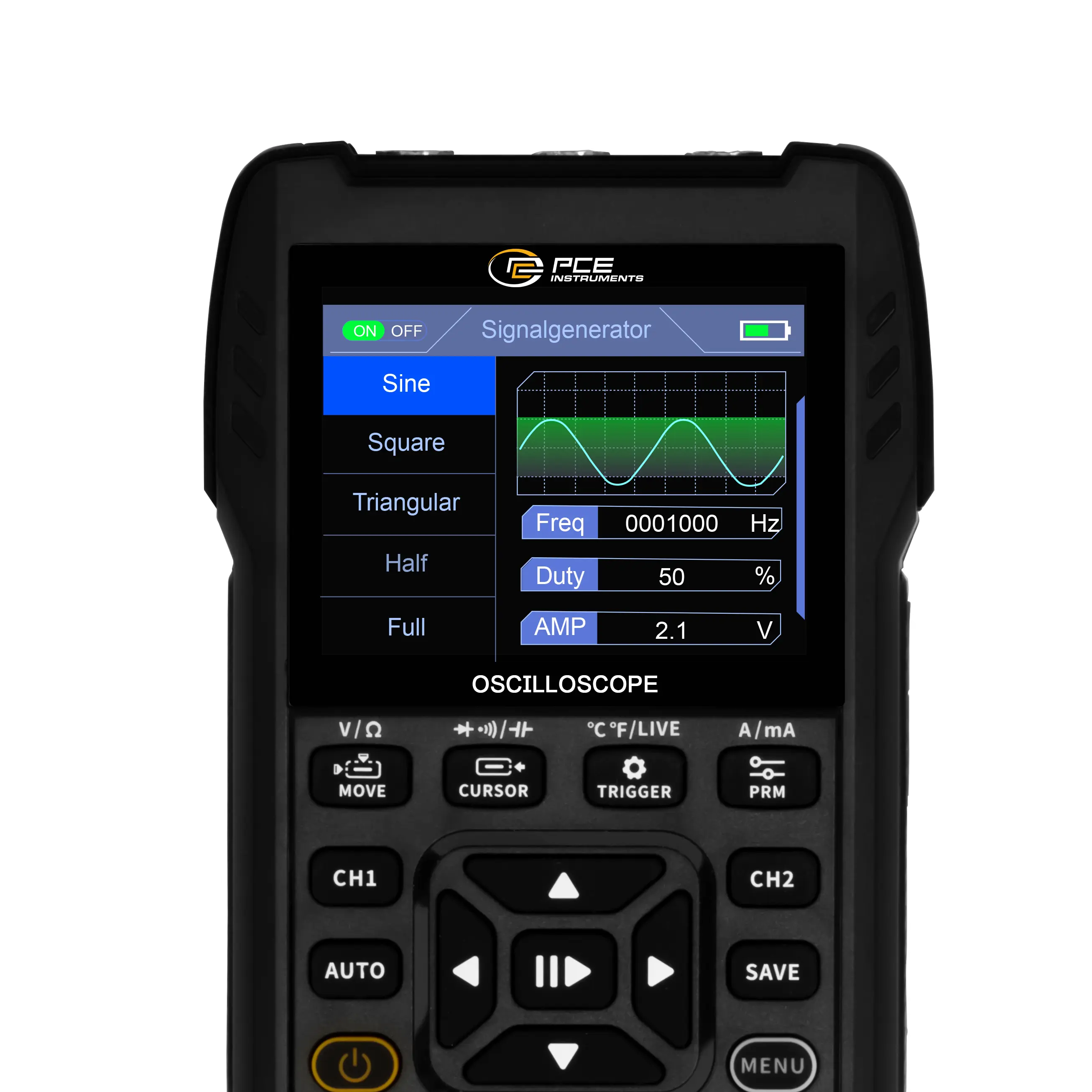

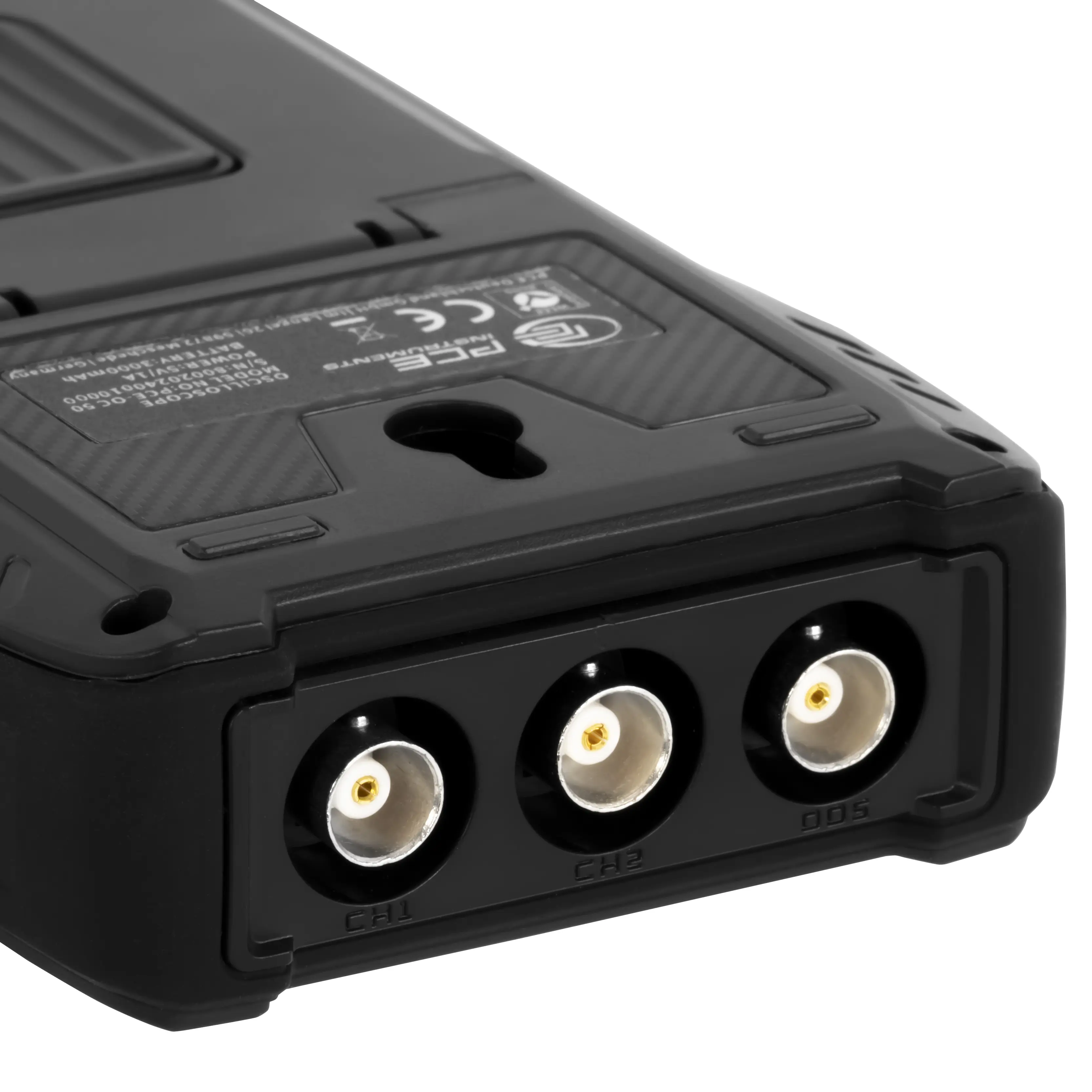

Le générateur de signaux complète cet appareil en générant des signaux dans la plage de 1 Hz à 2 MHz. Il prend en charge différentes formes de signaux telles que les signaux sinusoïdaux, carrés, triangulaires, demi-onde, pleine onde, bruit et DC. Grâce à cette fonction, l'oscilloscope est particulièrement utile pour les tests, la simulation et le développement de circuits. La conception compacte et la combinaison d'un oscilloscope, d'un multimètre et d'un générateur de signaux font de cet appareil un outil indispensable pour tous ceux qui attachent de l'importance à l'efficacité et à la précision lorsqu'ils travaillent dans le domaine de l'électronique.
Tension continue DC | |
Plage de mesure | 0 ... 9,999 V |
Résolution | 0,001 V |
Précision | ±0,5 % de la valeur + 3 chiffres |
Tension continue DC | |
Plage de mesure | 10 ... 99,99 V |
Résolution | 0,01 V |
Précision | ±0,5 % de la valeur + 3 chiffres |
Tension continue DC | |
Plage de mesure | 100 ... 999,9 V |
Résolution | 0,1 V |
Précision | ±0,5 % de la valeur + 3 chiffres |
Courant continu DC | |
Plage de mesure | 0 ... 9999 µA |
Résolution | 1 µA |
Précision | ±1,2 % de la valeur + 3 chiffres |
Courant continu DC | |
Plage de mesure | 10 ... 99,99 mA |
Résolution | 0,01 mA |
Précision | ±1,2 % de la valeur + 3 chiffres |
Courant continu DC | |
Plage de mesure | 100 ... 999,9 mA |
Résolution | 0,1 mA |
Précision | ±1,2 % de la valeur + 3 chiffres |
Courant continu DC | |
Plage de mesure | 1 ... 9,999 A |
Résolution | 0,001 A |
Précision | ±1,2 % de la valeur + 3 chiffres |
Capacité | |
Plage de mesure | 0 ... 9,999 nF |
Résolution | 0,001 nF |
Précision | ±2 % de la valeur + 5 chiffres |
Capacité | |
Plage de mesure | 10 ... 99,99 nF |
Résolution | 0,01 nF |
Précision | ±2 % de la valeur + 5 chiffres |
Capacité | |
Plage de mesure | 100 ... 999,9 nF |
Résolution | 0,1 nF |
Précision | ±2 % de la valeur + 5 chiffres |
Capacité | |
Plage de mesure | 1 ... 9,999 µF |
Résolution | 0,001 µF |
Précision | ±2 % de la valeur + 5 chiffres |
Capacité | |
Plage de mesure | 10 ... 99,99 µF |
Résolution | 0,01 µF |
Précision | ±2 % de la valeur + 5 chiffres |
Capacité | |
Plage de mesure | 100 ... 999,9 µF |
Résolution | 0,1 µF |
Précision | ±2 % de la valeur + 5 chiffres |
Capacité | |
Plage de mesure | 1 ... 9,999 mF |
Résolution | 0,001 mF |
Précision | ±2 % de la valeur + 20 chiffres |
Capacité | |
Plage de mesure | 10 ... 99,99 mF |
Résolution | 0,01 mF |
Précision | ±2 % de la valeur + 20 chiffres |
Tension AC | |
Plage de mesure | 0 ... 9,999 V |
Résolution | 0,001 V |
Précision | ±1 % de la valeur + 3 chiffres |
Tension AC | |
Plage de mesure | 10 ... 99,99 V |
Résolution | 0,01 V |
Précision | ±1 % de la valeur + 3 chiffres |
Tension AC | |
Plage de mesure | 100 ... 750 V |
Résolution | 0,1 V |
Précision | ±1 % de la valeur + 3 chiffres |
Courant AC | |
Plage de mesure | 0 ... 9999 µA |
Résolution | 1 µA |
Précision | ±1,5 % de la valeur + 3 chiffres |
Courant AC | |
Plage de mesure | 10 ... 99,99 mA |
Résolution | 0,01 mA |
Précision | ±1,5 % de la valeur + 3 chiffres |
Courant AC | |
Plage de mesure | 100 ... 999,9 mA |
Résolution | 0,1 mA |
Précision | ±1,5 % de la valeur + 3 chiffres |
Courant AC | |
Plage de mesure | 1 ... 9,999 A |
Résolution | 0,001 A |
Précision | ±1,5 % de la valeur + 3 chiffres |
Résistance | |
Plage de mesure | 0 ... 999,9 Ω |
Résolution | 0,1 Ω |
Précision | ±0,5 % de la valeur + 3 chiffres |
Résistance | |
Plage de mesure | 1 ... 9,999 kΩ |
Résolution | 0,001 kΩ |
Précision | ±0,5 % de la valeur + 3 chiffres |
Résistance | |
Plage de mesure | 10 ... 99,99 kΩ |
Résolution | 0,01 kΩ |
Précision | ±0,5 % de la valeur + 3 chiffres |
Résistance | |
Plage de mesure | 100 ... 999,9 kΩ |
Résolution | 0,1 kΩ |
Précision | ±0,5 % de la valeur + 3 chiffres |
Résistance | |
Plage de mesure | 1 ... 9,999 M Ω |
Résolution | 0,001 M Ω |
Précision | ±0,5 % de la valeur + 3 chiffres |
Résistance | |
Plage de mesure | 10 ... 99,99 M Ω |
Résolution | 0,01 M Ω |
Précision | ±1,5 % de la valeur + 3 chiffres |
Capteur de température | |
Plage de mesure | -55 ... +1300 °C |
Résolution | 0,1 °C |
Précision | ±2,5 % de la valeur + 5 chiffres |
Spécifications de l'oscilloscope | |
Nombre de canaux | 2 |
Largeur de bande | 10 MHz |
Taux d'échantillonnage | 50 MSa/s |
Profondeur de mémoire | 32 kpts |
Eingangsimpedanz | 10 M Ω |
Facteurs de la tête de sonde | x1, x10 |
Puissance max. Tension d'entrée | 400 V |
Sensibilité verticale | 0 mV/div - 10 V/div |
Générateur de fonctions | |
Largeur de bande | 1 ... 2000000 Hz |
Résolution | 1 Hz |
Canaux | 1 |
Amplitude | 0.1 ... 3.3 Vpp |
Longueur d'onde | 16 kpts |
Fonctions | Sinus, Rectangle, Triangle, demi-onde, Onde complète, bruit, DC |
Caractéristiques techniques générales | |
Fonctions de mesure | Test de diode, Continuité, détection de tension sans contact |
Type d'écran | Écran couleur LCD |
Taille de l'écran | 2,8 pouces |
Résolution de l'écran | 320 x 240 |
Support de stockage | Mémoire interne |
Capacité de stockage | 8 MB |
Informations sur la mémoire | Enregistrement de l'image de l'oscilloscope comme fichier BMP |
Interface | USB-C, BNC |
Durée de fonctionnement | 6 h |
Arrêt automatique réglable | 5 ... 30 min. |
Arrêt automatique désactivable | Oui |
Normes de sécurité | CAT III 1000V, CAT IV 600 V |
Fusible(s) | 10 A |
Entrée de déclenchement | Mode : Auto, Normal, Single Croissant, Décroissant |
Langage du menu | Anglais (GB), Anglais (US), Portugais, Allemand, Russe, Japonais |
Classe de protection (appareil) | IP20 |
Alimentation électrique | 5 V DC / 1 A |
Batterie | 1 x 3,7 V interne , Batterie lithium-ion polymère |
Capacité de la batterie | 3000 mAh |
Conditions de fonctionnement | 0 ... 50 °C , 0 ... 90 % H.r. |
Conditions de stockage | 0 ... 50 °C , 0 ... 90 % H.r. |
Dimensions ( L x L x H ) | 170 x 90 x 35 mm |
Poids | 300 g |
