Référence: PCE-TDS 75

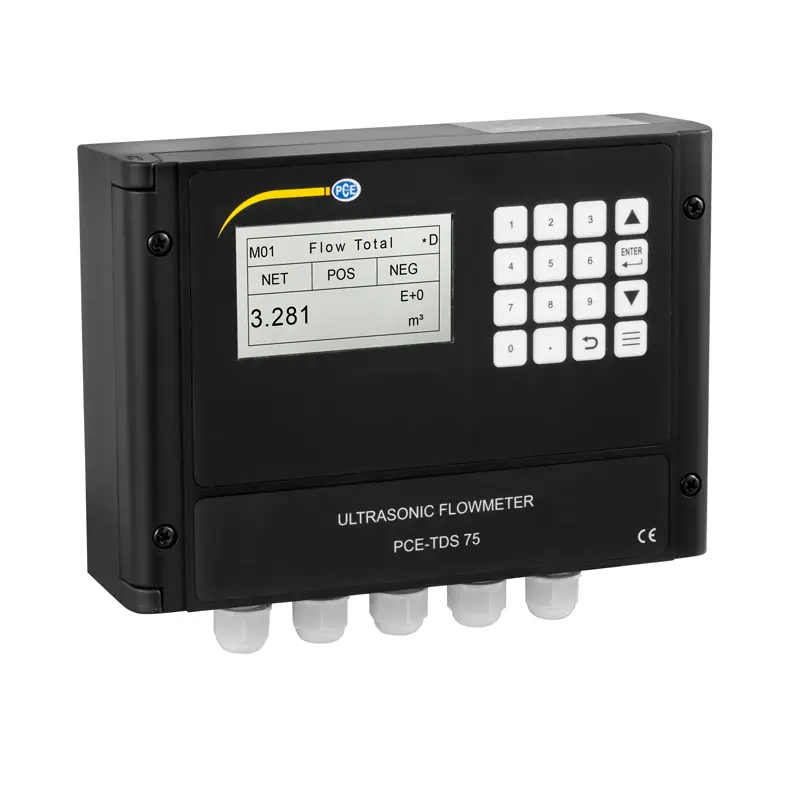

Débitmètre à ultrasons PCE-TDS 75

1.559,90 €
1.871,88 €
:
4250348722560
PCE-TDS 75
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: 1-2 jours ouvrés

Description

débitmètre à ultrasons à installation fixe / Différentes possibilités de connexion pour processus / Précision de 1 % / Pour tuyauteries d'un diamètre max. de 1200 mm / Détermination du débit
Le débitmètre à ultrasons à installation fixe est un appareil de mesure à installation fixe, qui permet de déterminer le débit des liquides dans les tuyauteries. Vous pouvez monter les capteurs du debitmetre a ultrasons a installation fixe directement sur la tuyauterie, sans avoir à la couper. Grâce à cela, il est possible de monter ce débitmètre à ultrasons à installation fixe alors que le système est en marche.

Une autre particularité du débitmètre à ultrasons à installation fixe est d'avoir différentes sorties. Le débitmètre à ultrasons à installation fixe permet de transformer le débit en un signal analogique de 4-20 mA. À travers la sortie d'impulsions (OCT), vous pouvez transférer depuis le débitmètre à ultrasons à installation fixe n'importe quelle valeur de mesure. Vous pouvez aussi obtenir les valeurs de mesure à travers les sorties Modbus RS-232 et RS-485. Cela vous permet d'intégrer le débitmètre à ultrasons à installation fixe directement dans un contrôleur de processus.

Caractéristiques

- Débitmètre à ultrasons
- Différentes sorties pour intégration dans processus
- Mesure de la température PT1000
- Pour tuyaux d'un diamètre de 25 à 1200 mm

Spécifications

Plage de mesure

±0,03 ... ±5 m/s (±0,09 ... ±16 ft/s)

Précision

±1 % de la valeur

Répétabilité

0,2 %

Diamètre tuyauterie

25 ... 1200 mm (1 ... 48 ")

Sortie analogique

0/4 ... 20 mA (charge max. 750 Ω)

Sortie d’impulsions

0 ... 9999 Hz OCT (possibilité de régler les limites de fréquence)

Sortie relais

1 A avec 125 V AC
2 A avec 30 V DC
Fréquence maximale : 1 Hz

Interface

RS-232 / RS-485

Alimentation

10 ... 36 V DC

Puissance absorbée

1 A

Écran

LCD avec rétroéclaire, 256 x 128 pixels

Conditions ambiantes base

-40 ... +60 °C / 0 ... 99 % H.r. sans condensation

Conditions ambiantes capteur

-40 ... +80 °C / 0 ... 99 % H.r. sans condensation

Matériau boîtier base

PC/ABS

Protection base

IP 65

Protection capteur

IP 68

Longueur câble

9 m (30 ft)

Dimensions base

220 x 180 x 64 mm

Poids base

807 g

Contenu de livraison

1 x Débitmètre à ultrasons
2 x Capteurs de débit
1 x Set de montage mural
2 x Colliers de serrage
1 x Gel de couplage
1 x Certificat d'étalonnage d'usine
1 x Manuel d'utilisation
