- Analyse du réseau à 3 phases/ 4 conducteurs, 3 phases/3 conducteurs, 1 phase/2 conducteurs, 1 phase/3 conducteurs
- Mesure de la valeur effective réelle (V 123 e I 123 )
- Mesure de puissance active (W, KW, MW, GW)
- Mesure de puissance apparente et réactive (KVA, KVAR)
- Facteur de puissance (PF), angle de phase (Φ)
- Mesure d'énergie et de travail (Wh, KWh, KVARh, PFh)
- Mesures de courant de 0.1 mA à 3000 A, permettant par exemple d'analyser le besoin en réserve de puissance d'une usine
- Grand écran LCD qui montre jusqu'à 35 paramètres simultanément (3P4W [=3 phases/4 conducteurs])
- Les conditions CT (1 à 600) et PT (1 à 3000) programmables
- Indication des formes d'onde de courant et tension superposées
- Mémoire de 512 KB avec des intervalles de registre programmables (part de mesure de 2 à 3000 secondes, 17470 valeurs utilisant le système à 3 phases / 4 conducteurs)
- Indication des formes d'onde, paramètres de rendement et distorsions harmoniques
- Grand écran LCD avec matrice à points illuminée
- Puissance moyenne (AD en W, KW, MW)
- Puissance maximum (MD en W, KW, MW) avec la période programmable
- Analyse des distorsions harmoniques jusqu'à un ordre 99 de courbure
- Indication à l'écran jusqu'à 50º forme d'onde harmonique
- Indication de la forme d'onde à valeur maximum (1024 valeurs de mesure / périodes)
- Analyse des distorsions absolues (%THD-F)
- Diagramme d'équilibre graphique avec des paramètres du système à 3 phases
- Détection de jusqu'à 28 transitoires (temps et cycles) à seuil programmable (%)
- Relation à 3 phases de tension ou courant asymétrique (VUR)
- Facteur à 3 phases de tension ou courant asymétrique (d0%, d2%)
- Port USB isolé optiquement
- Temporisateur et calendrier intégré pour les registres de données
- Diamètre maximum du conducteur électrique pour la pince ampèremétrique: PCE-6801 ca. 30mm, PCE-6802 ca. 55mm, PCE-3007 ca. 170mm
Caractéristiques techniques | |
Valeurs de mesure | Plages de mesure / résolution / précision |
PCE-830 + PCE-6801 Watts AC (50 o 60 Hz, PF 0,5 jusqu'à 1) | 5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1 kW / ±1% ±8 kW |
PCE-830 + PCE-6801 Courant AC (50 o 60 Hz, sélection de plage automatique, TRMS) | 0,04 A ... 1A / 0,001A / ±0,5 % ±0,05 A 0,4 A ... 10,0 A / 0,01 A / ±0,5 % ±0,05 A 4 A ... 100,0 A / 0,1 A / ±1,0 % ±0,5 A |
Tension AC (50 o 60 Hz, TRMS) | 20,0 ... 500,0 V / 0,1 V / ±0,5 % ±5 digits (Mesure entre la phase et le neutre) 20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 digits (Mesure entre la phase et le neutre) |
Distorsions harmoniques de la tension AC | 1 ... 20º / 0,1 % / ±1,0 % 21 ... 49º / 0,1 % / 4 % de la valeur de mesure ±2,0 % 50 ... 99º / 0,1 % / 6 % de la valeur de mesure ±2,0 % |
PCE-830 + PCE-6801 harmoniques du courant AC en % | 1 ... 20º / 0,1 % / ±0,2 % de la valeur de mesure ±1,0 % 11 ... 20º / 0,1 % / ±2 % de la valeur de mesure ±1,0 % 21 ... 50º (A)/ 0,1 % / ±5 % de la valeur de mesure ±1,0 % 21 ... 50º (mA)/ 0,1 % / ±10 % de la valeur de mesure ±1,0 % 51 ... 99º / 0,1 % / ±35 % de la valeur de mesure ±1,0 % |
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Facteur de puissance(PF) | 0,00 ... 1,00 / 0,01 / ±0,04 |
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Angle de déphasage(Phi) | -180° ... 180° / 0,1° / ±1° |
PCE-830 + PCE-6801 Distorsion harmonique totale | 0,0 ... 20,0 % / 0,1 % / ±1 % 20,0 ... 100 % / 0,1 % / ±3 % de la valeur de mesure ±5 % 100 ... 999,9 % / 0,1 % / ±10 % de la valeur de mesure±10 % |
Mesure maximum en tension et courant AC | 50Hz / 19µS / ±5 % ±30 digits 60Hz / 16µS / ±5 % ±30 digits |
Mesure de la valeur de crête en tension et courant AC | 1,00 ... 99,99 / 0,01 / ±5 % ±30 digits |
Plage de fréquence en mode automatique | 45 ... 65 Hz / 0,1Hz / 0,1Hz |
Mémoire | 512 kB ( mémoire constante) pour un maximum de 52420 valeurs de mesure effectuant une mesure à 1 phase/2 conducteurs |
Port | USB (isolé optiquement) |
Logiciel et câble de données | les deux dans le contenu de la livraison, valable pour Windows 2000, XP, ME |
Ecran | Ecran illuminé, LCD à matrice à points |
Alimentation | 8 x 1,5 V type AA (Mignon) |
Dimensions | 257 x 155 x 57 mm |
Poids | 1160g |
Conditions environnementales | max. 85 % d'humidité relative / -10 ... +50 ºC |
Type de protection / règlementations | IEC 61010, 600 V/CAT III |
Set 1: PCE-830 + pince ampèremétrique PCE-6801 (100A) - Captation du conducteur électrique: diamètre de 30mm - Sélection de plage: manuelle (1A, 10A, 100A) - Dimensions: 210 x 62 x 36 mm - Poids: 200g | |
Schéma d'analyse de puissance avec l'Mesureur de puissance d'harmoniques PCE-830 | |
Connexion des pinces ampèremétriques du Mesureur de puissance de puissance PCE-830: 1. Allumez l'Mesureur de puissance. 2. Appuyez sur la touche "1f3f" jusqu'à ce que l'écran indique "3P3W" pour 3 phases / 3 conducteurs. 3. Branchez les 3 fils d'essai pour les itinéraires de tension avec L1, L2, L3 et le Mesureur de puissance d'harmoniques. Les pinces ampèremétriques se branchent à la fois, comme vous pouvez le voir sur l'image de droite, avec le mesureur et le circuit. 4. Tous les paramètres du circuit ou de la mesure peuvent être lus sur l'écran. |
Contenu de la livraison

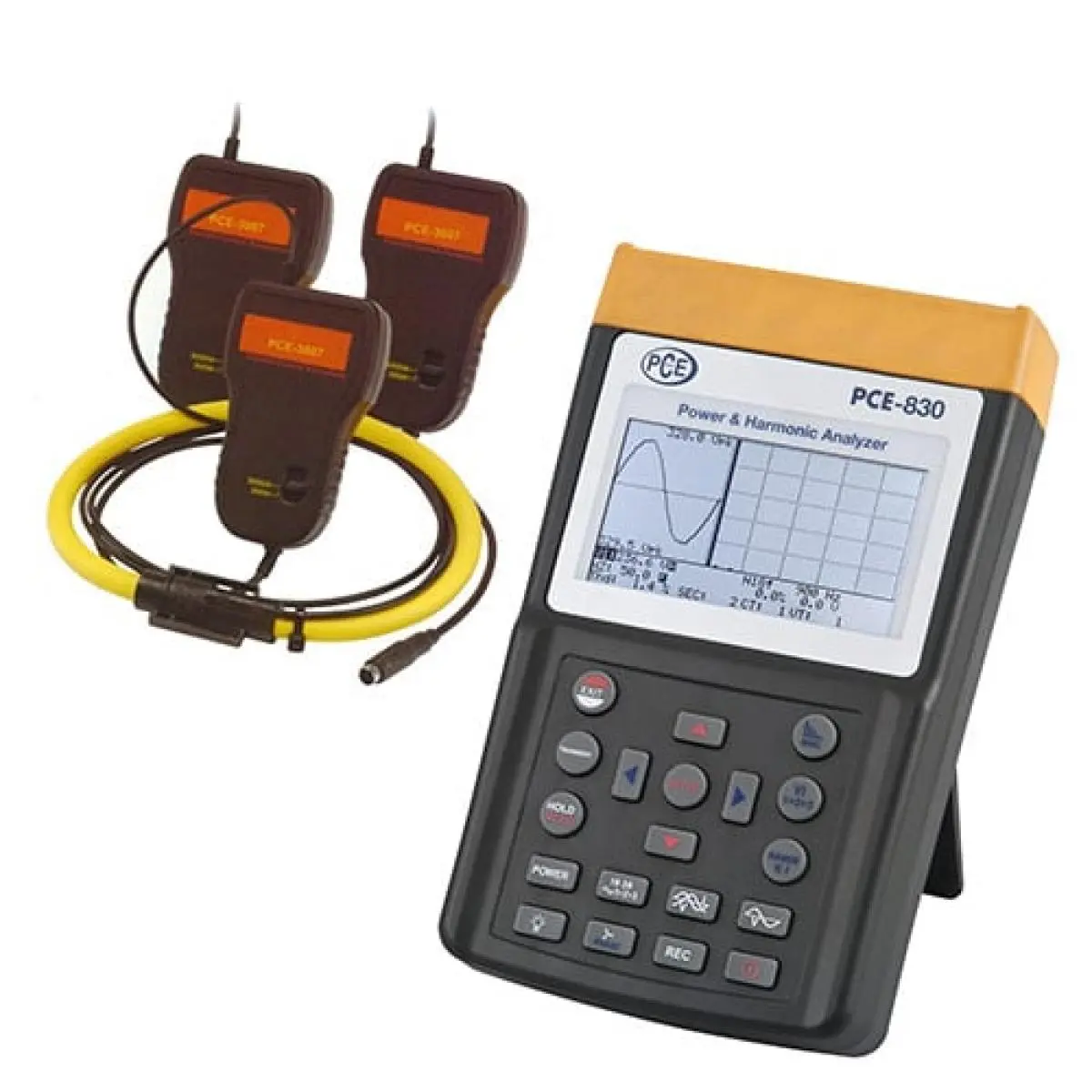

1 x Mesureur de puissance PCE-830
3 x Pinces ampèremétriques selon le set PCE-6801
4 x Bornes de prise isolées
4 x Ligne de vérification de sécurité de 3m
8 x Piles
1 x Adaptateur secteur
1 x Mallette
1 x Câble USB pour PC
1 x Logiciel (anglais), notice d'usage
Certificat d'étalonnage avec une feuille
de données et certifiées conformément aux normes ISO 9000 et suivant.
Les certificats d'étalonnage sont émis spécialement pour le client et sont
donc exclus du droit au retour.
Prix HT / Frais d'envoi non compris

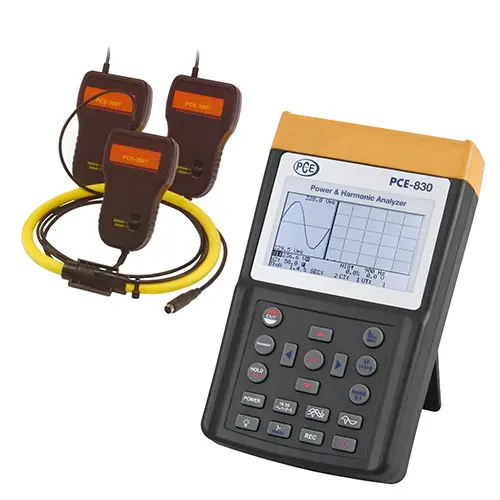

Pince ampèremétrique flexible PCE-3007
- Captation du conducteur électrique: diamètre de 170mm
- Rayon de courbure minimum: 35mm
- Longueur du conducteur électrique: 610mm
- Diamètre du conducteur électrique 14mm
- Dimensions (Box): 130 x 80 x 43 mm
- Poids: 410g
Prix HT / Frais d'envoi non compris
Pince ampèremétrique PCE-6802
- Captation du conducteur électrique: diamètre de 55mm
- Sélection de plage: manuelle (10A, 100A, 1000A)
- Dimensions: 244 x 97 x 46 mm
- Poids: 600g
Prix HT / Frais d'envoi non compris
Pince ampèremetrique PCE 6801
- Captation du conducteur électrique: diamètre de 30mm
- Sélection de plage: manuelle (1A, 10A, 100A)
- Dimensions: 210 x 62 x 36 mm
- Poids: 200g
Prix HT / Frais d'envoi non compris
