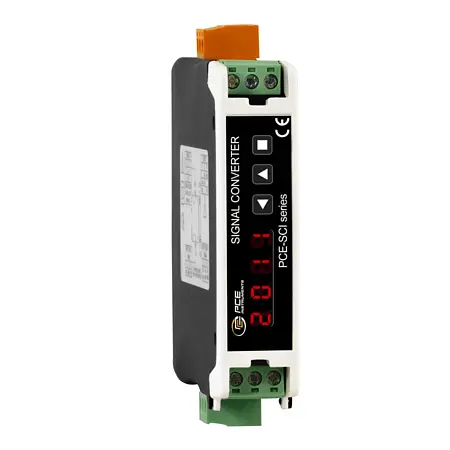

Le transducteur de fréquence détecte les signaux de fréquence et d’impulsion et les convertit en un signal de sortie analogique. Il prend en charge les signaux NPN, PNP, NAMUR, TTL, Pick-up et Push-Pull, ainsi que les contacts mécaniques et les contacts Reed. Une entrée supplémentaire permet de mesurer la fréquence des signaux de tension alternative jusqu’à 600 V AC. Le transducteur de fréquence convient ainsi, par exemple, à l’analyse des signaux de capteurs de vitesse de rotation, de débitmètres et de fréquences du réseau électrique.

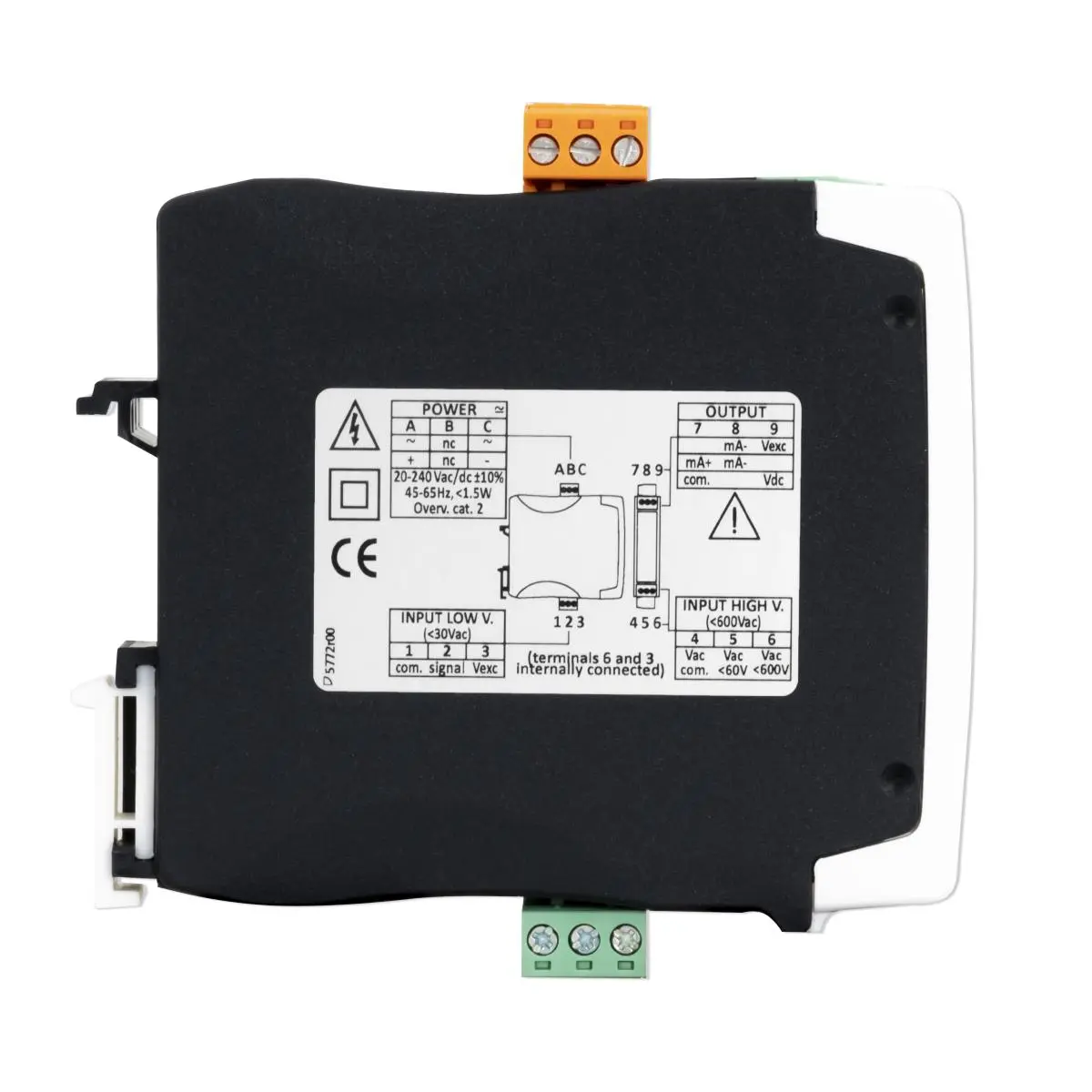

Les signaux de sortie disponibles sont au choix de 4 … 20 mA, en mode actif ou passif, ou de 0 … 10 V DC. Les plages d’entrée et de sortie peuvent être adaptées à l’application concernée. Pour alimenter les capteurs raccordés, une tension d’excitation sélectionnable de 5 V, 8,2 V ou 15 V DC est disponible. L’entrée, la sortie et l’alimentation sont isolées galvaniquement les unes des autres.

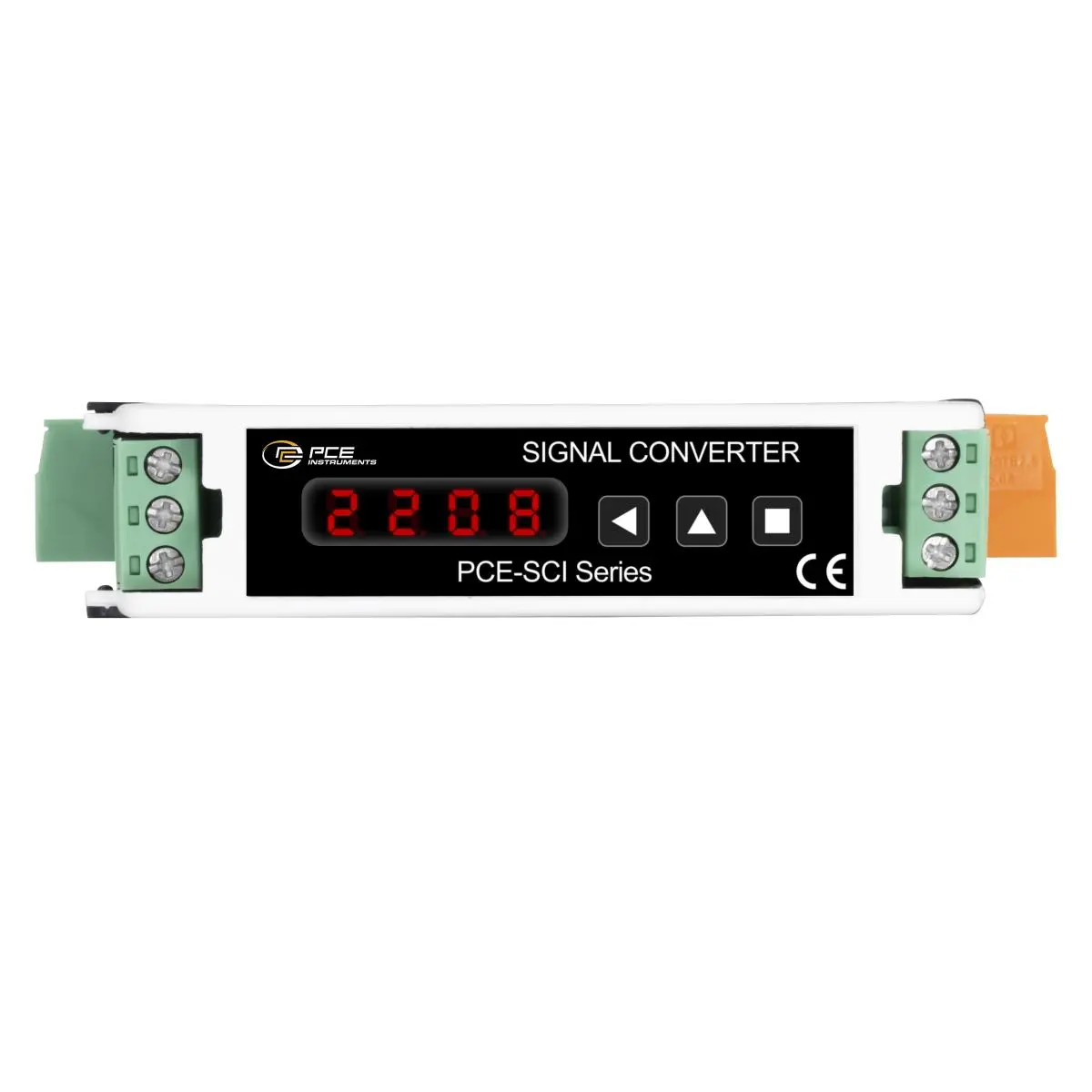

La configuration s’effectue directement sur le transducteur de fréquence à l’aide de trois touches et d’un afficheur LED à quatre chiffres. Des réglages prédéfinis pour les capteurs et des codes de configuration facilitent la mise en service. L’écran peut afficher notamment la fréquence d’entrée, le signal de sortie, le pourcentage du signal ou une valeur de process mise à l’échelle.

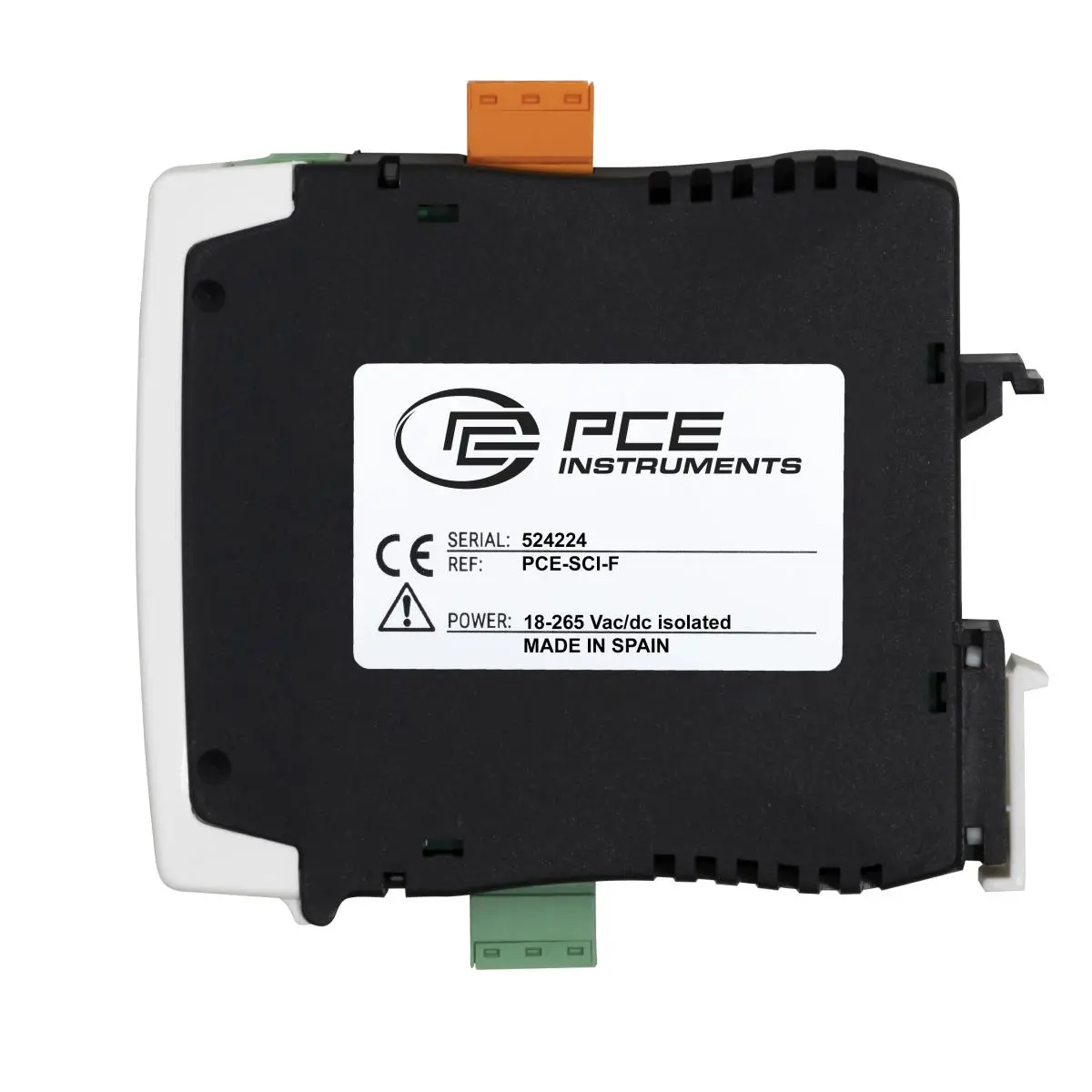

Un mot de passe protège l’accès au menu de configuration. Les fonctions « Force » intégrées permettent de définir manuellement des signaux de sortie afin de tester les appareils situés en aval. Le mode « SOS » permet, lors des opérations de maintenance, de définir un signal de sortie fixe indépendamment du signal d’entrée. Le transducteur de fréquence se monte sur un rail DIN de 35 mm et dispose d’une alimentation universelle de 18 … 265 V AC/DC.
