  5. Mesureur d'épaisseurs PCE-TG 300-HT5-ICA avec certificat d'étalonnage ISO
Référence: PCE-TG 300-HT5-ICA

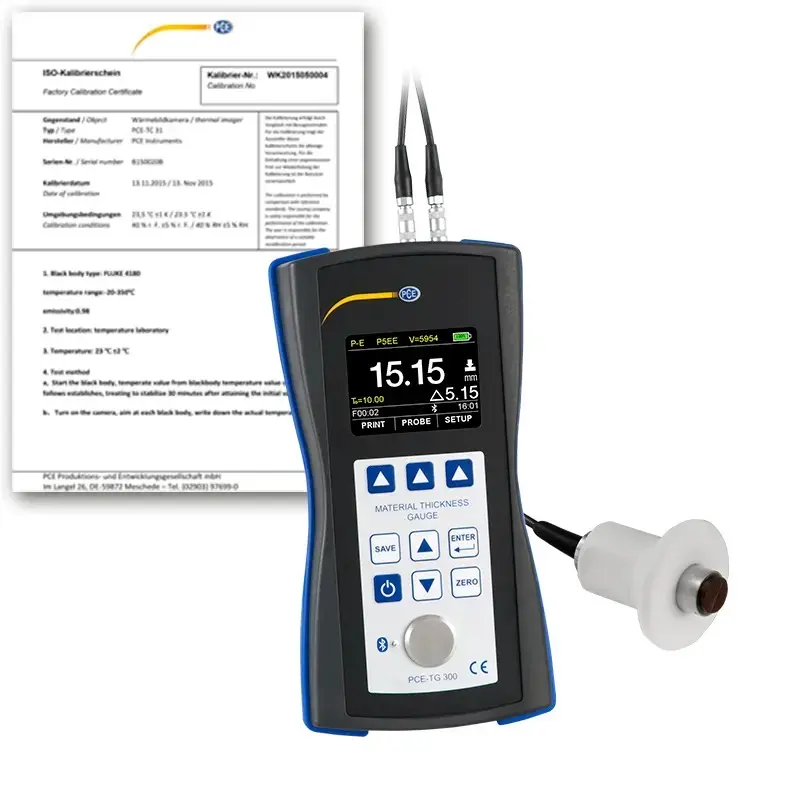

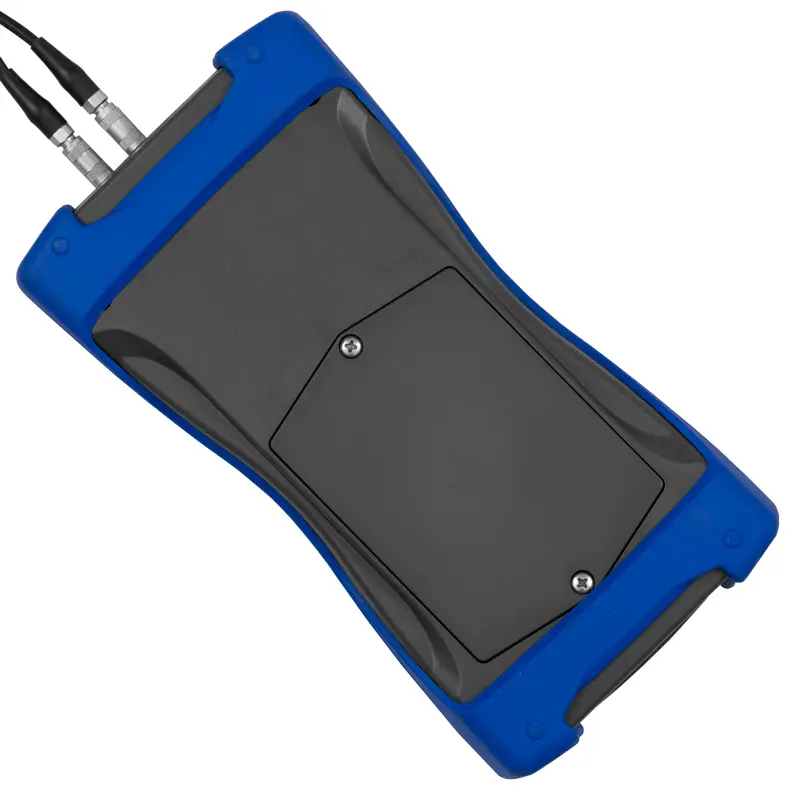

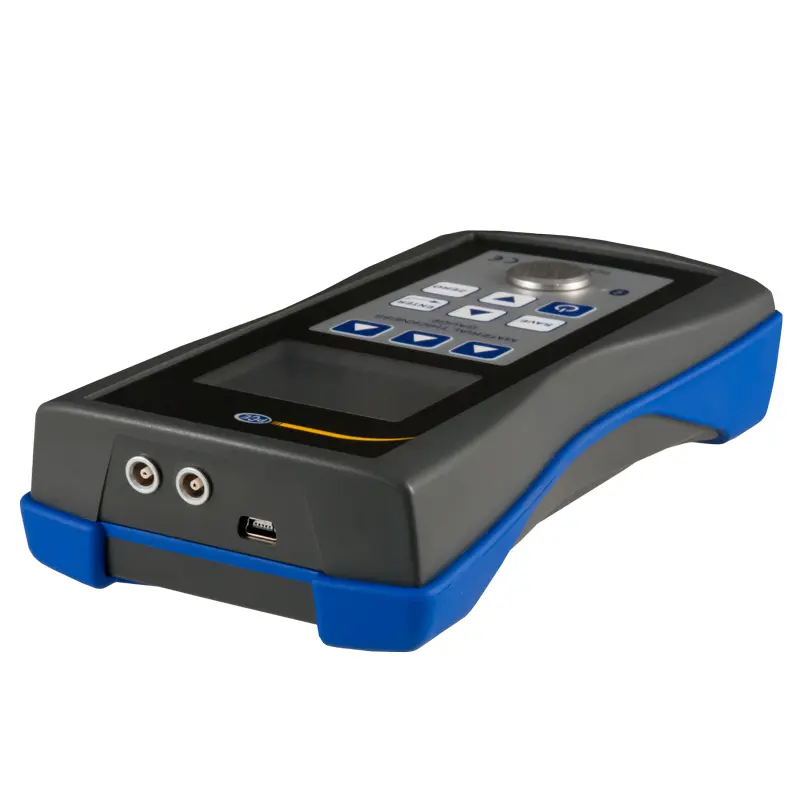

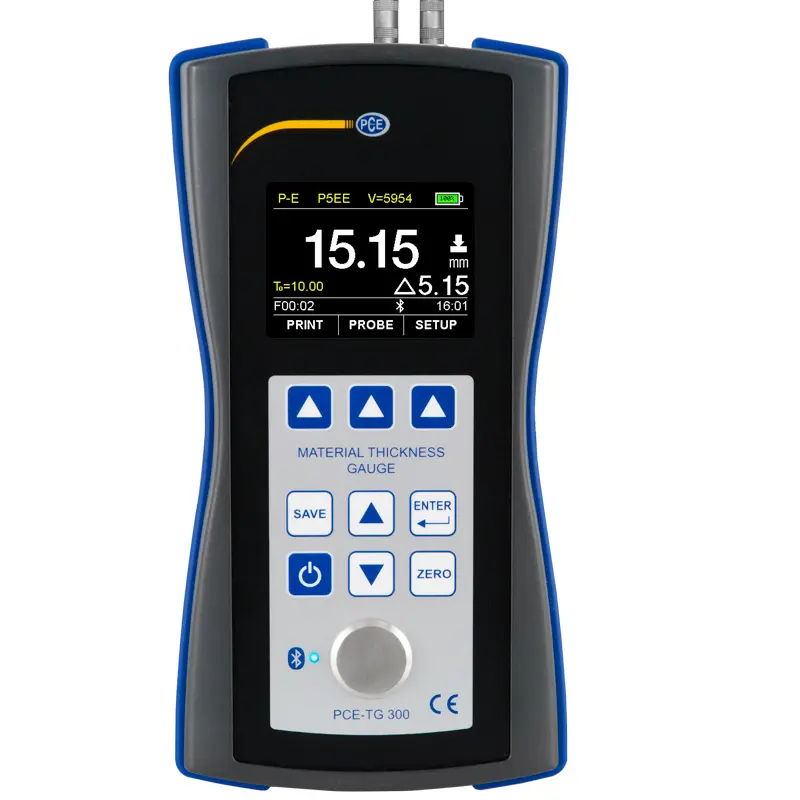

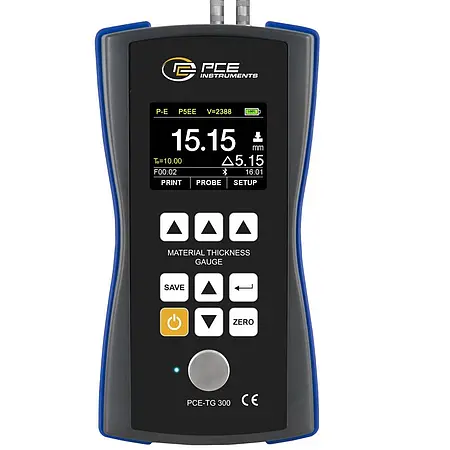

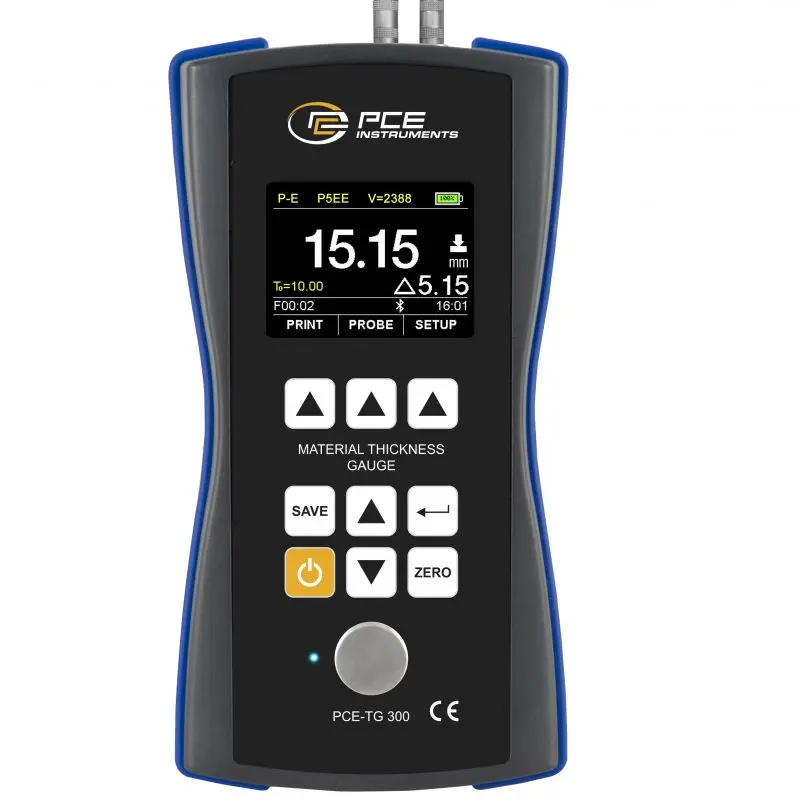

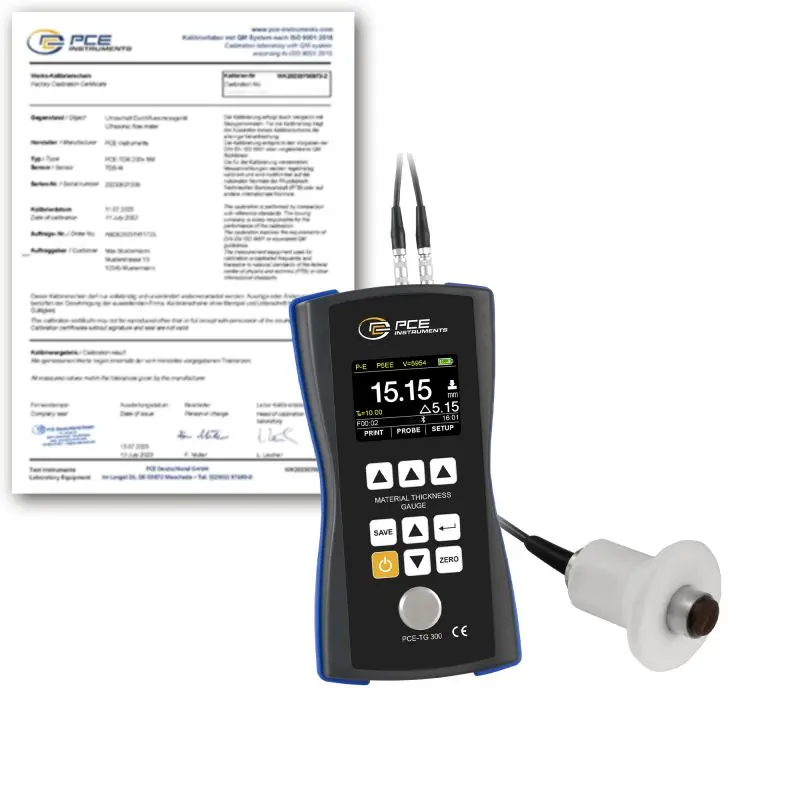

Mesureur d'épaisseurs PCE-TG 300-HT5-ICA avec certificat d'étalonnage ISO

Calibration ISO
1.309,90 €
1.571,88 €
PCE-TG 300-HT5-ICA
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: env. 10-15 jours ouvrés

Description

Mesureur d'épaisseurs par ultrasons pour matériaux homogènes / Avec capteur pour hautes températures / Plage de mesure du capteur jusqu'à 600 mm / Mémoire / Certificat d'étalonnage ISO
Ce mesureur d'épaisseurs est livré avec un capteur que se distingue par sa capacité à effectuer des mesures sur des matériaux ayant une température élevée (max. 300 ºC). Il mesure avec une fréquence standard de 5 MHz. Le diamètre de la tête du capteur est de 12 mm.

Le mesureur d'epaisseurs peut être équipé avec des capteurs spéciales optionnels pour différents domaines de mesure. Nous proposons par exemple un capteur de double écho ou un autre pour les matériaux ayant des propriétés d’amortissement ou de dispersion, comme c’est le cas des plastiques ou des éléments en fonte.

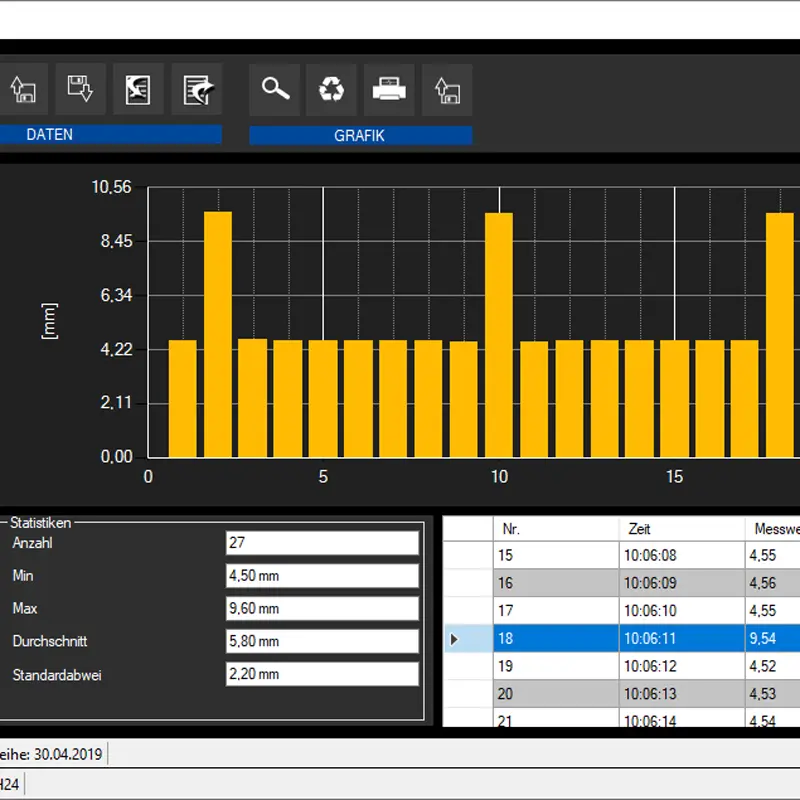

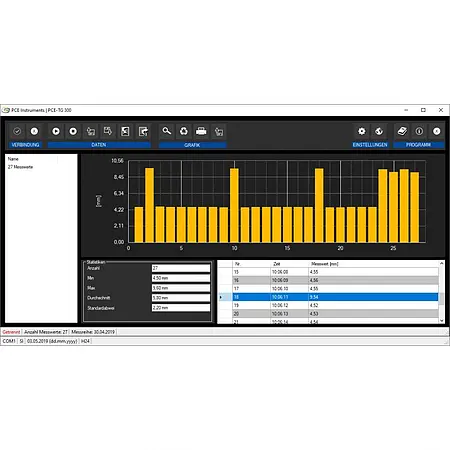

Le mesureur d'épaisseurs permet de régler librement la vitesse de l’ultrason pour réaliser une mesure correcte selon le type de matériau que vous allez mesurer. L’écran couleur TFT permet de lire facilement les valeurs de mesure. La mémoire interne, qui peut être lue avec le logiciel en option, permet d’enregistrer les valeurs des différents lieux de mesure. Grâce à la méthode de mesure non-destructive vous pouvez obtenir l’épaisseur d’un matériau sans le détériorer. En option, il est possible d’obtenir pour ce mesureur d'épaisseurs un certificat d’étalonnage ISO.

Caractéristiques

- Grande plage de mesure
- Avec capteur pour haute températures
- Autres capteurs optionnels
- Mémoire pour 100 groupes à 100 valeurs chacun
- Alimentation par piles
- Optionnel : Logiciel
- Certificat d’étalonnage ISO

Spécifications

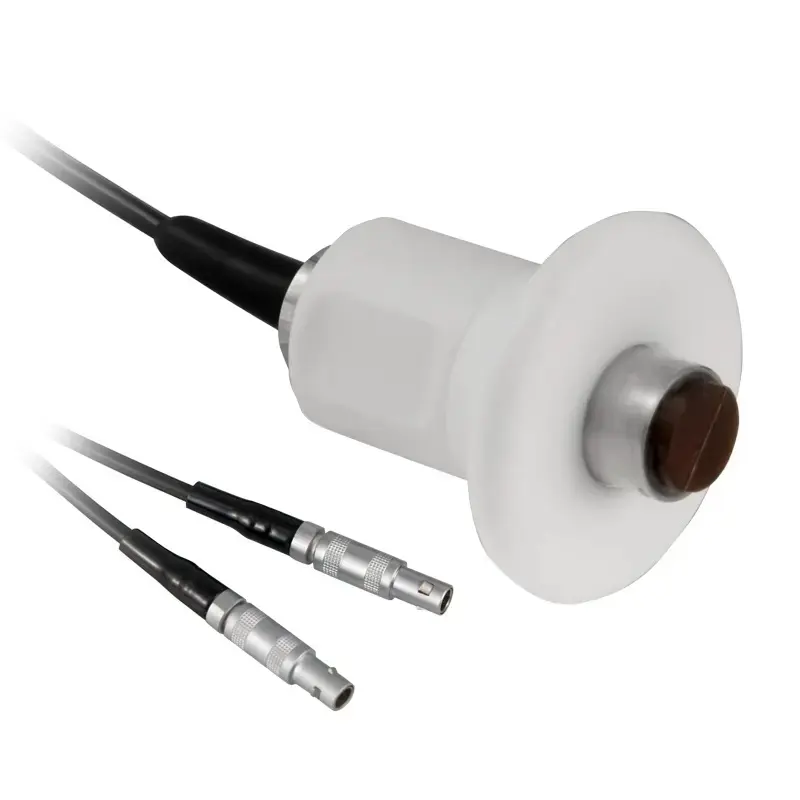

Fiche technique du capteur PCE-TG-HT5
Plage de mesure 1 … 600 mm (acier)
Mode P-E (impulsion-écho)
Diamètre et épaisseur min. du tuyaux 30 mm
Fréquence 5 MHz
Diamètre tête 12 mm
Géométrie Droit, 0º
Description Haute températures (max. 300 ºC)

Fiche technique de l'appareil PCE-TG 300
Plage de mesure de l’appareil 0,65 … 600 mm (acier)
2,50 … 100 mm		 Mode P-E
Mode E-E
Précision ±0,04 mm
±0,4 %		 Épaisseur <10 mm
Épaisseur >10 mm
Résolution 0,1 mm / 0,01 mm / 0,001 mm (réglable)
Matériaux mesurables Métaux, plastiques, céramique, verre,
résine d’époxy et tout matériau homogène
Modes de mesure P-E : Impulsion écho
E-E : Double écho
Étalonnage Vitesse de l’ultrason, point zéro, deux points
Modes visualisation Normal / Numération / Différentiel
Unités mm / inch
Transfert des données Impression via Bluetooth USB 2.0
Mémoire Non volatile, pour 100 groupes de données
avec 100 enregistrements chacun
Alimentation 4 x piles de 1,5 V, type AA
Autonomie Fonctionnement continue 100 heures
Mode Stand-by automatique (réglable)
Mode arrêt automatique (réglable)

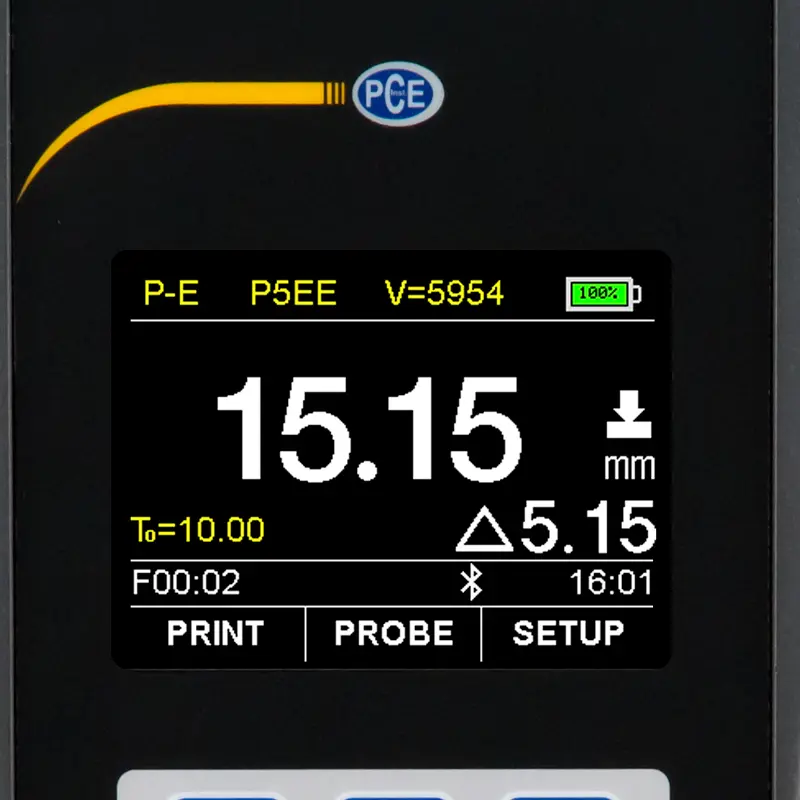

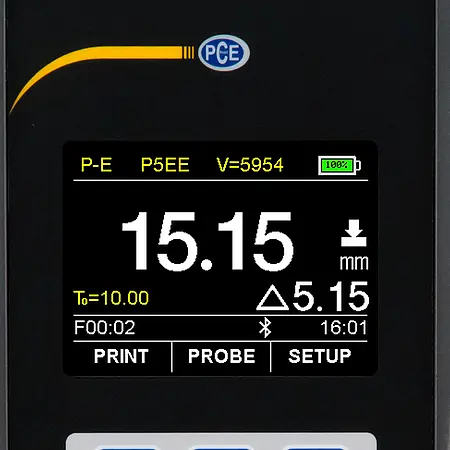

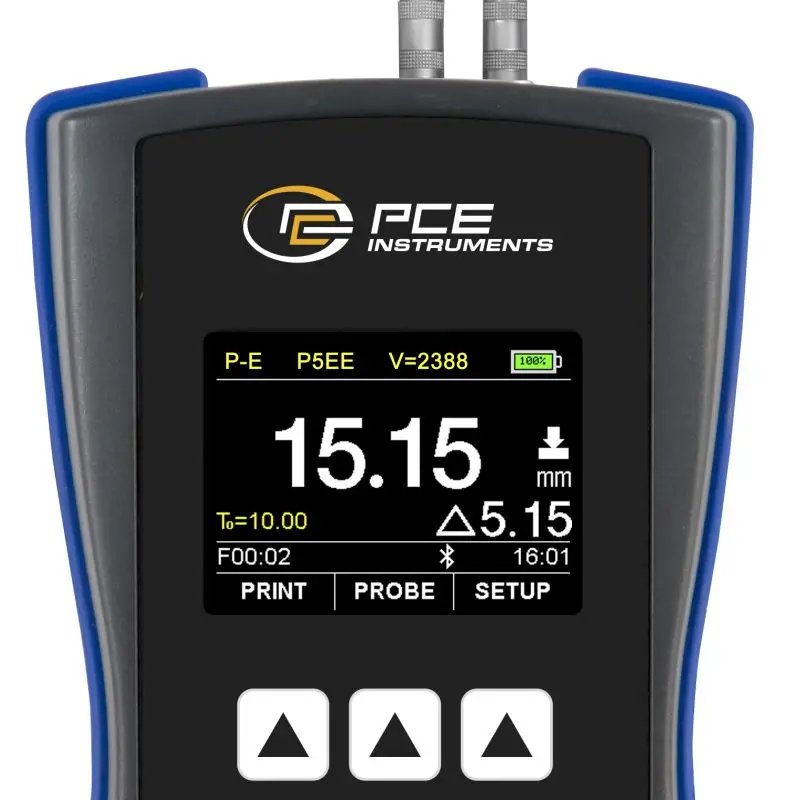

Écran LCD TFT à couleur, 320 x 240 pixels
avec réglage de la luminosité
Conditions opérationnelles 0 … +50 ºC / ≤80 % H.r., sans condensation
Conditions de stockage -20 … +70 ºC / ≤80 % H.r., sans condensation
Dimensions 185 x 97 x 40 mm
Poids 375 g

Contenu de livraison

1 x Mesureur d'épaisseurs PCE-TG 300
1 x Capteur PCE-TG-HT5
1 x Gel de couplage
4 x Piles de 1,5 V type AA
1 x Mallette de transport
1 x Manuel d’utilisation
1 x Certificat d'étalonnage ISO

Documents / Téléchargements

Accessoires

Accessoires

Épaissimètre de couches
Certificat d'étalonnage ISO pour mesureurs d'épaisseurs de matériaux
176,90 €

Prix HT / Frais d'envoi non compris

Le certificat d’étalonnage indique la précision que possède le mesureur d’épaisseur de matériaux dans des conditions spécifiques. Il est étalonné dans notre laboratoire de métrologie avec les standards suivants :

Cale-étalon avec les épaisseur suivantes :
5 mm / 10 mm / 20 mm / 50 mm / 100 mm


Les certificats d'étalonnage sont émis spécialement pour le client et sont donc exclus du droit au retour.
Appareil mesure fabricant et information
Mesureur d'épaisseurs
Capteur PCE-TG 300-HT5 (5 MHz)
244,90 €

Prix HT / Frais d'envoi non compris

Capteur HT5
  • Fréquence : 5 MHz
  • Plage : 1 … 600 mm (acier)
  • Diamètre tête : 12 mm
  • Diamètre min. du tuyau : 30 mm
  • Géométrie : Droit 0º
  • Description : Pour haute température (max. 300 ºC)
  • Type de mesure : P-E (impulsion-écho)
Appareil mesure fabricant et information
Mesureur d'épaisseurs
Capteur PCE-TG-NO2 (2,5 MHz)
143,90 €

Prix HT / Frais d'envoi non compris

Capteur NO5
  • Fréquence : 2,5 MHz
  • Plage : 3 … 300 mm (acier)
  • Diamètre tête : 14 mm
  • Diamètre et épaisseur min. du tuyau : Non apte pour matériaux incurvés
  • Géométrie : Angle 90º
  • Description : Pour matériaux avec propriétés d'amortissement ou dispersion
  • Type de mesure : P-E (impulsion-écho)
Appareil mesure fabricant et information
Mesureur d'épaisseurs
Capteur PCE-TG-NO5 (5 MHz)
119,90 €

Prix HT / Frais d'envoi non compris

Capteur NO5
  • Fréquence : 5 MHz
  • Plage : 1 … 600 mm (acier)
  • Diamètre tête : 10 mm
  • Diamètre et épaisseur min. du tuyau : 20 x 3 mm
  • Géométrie : Droit 0º
  • Description : Capteur standard
  • Type de mesure : P-E (impulsion-écho)
Appareil mesure fabricant et information
Mesureur d'épaisseurs
Capteur PCE-TG-NO5/90 (5 MHz)
119,90 €

Prix HT / Frais d'envoi non compris

Capteur NO5/90
  • Fréquence : 5 MHz
  • Plage : 1 … 600 mm (acier)
  • Diamètre tête : 10 mm
  • Diamètre et épaisseur min. du tuyau : 20 x 3 mm
  • Géométrie : Angle 90º
  • Description : Capteur standard en 90º
  • Type de mesure : P-E (impulsion-écho)
Appareil mesure fabricant et information
Mesureur d'épaisseurs
Capteur PCE-TG 300-NO7 (7 MHz)
145,90 €

Prix HT / Frais d'envoi non compris

Capteur NO7
  • Fréquence : 7 MHz
  • Plage : 0,65 … 200 mm (acier)
  • Diamètre tête : 6 mm
  • Diamètre et épaisseur min. du tuyau : 15 x 2 mm
  • Géométrie : Angle 90º
  • Description : Capteur mini pour tuyaux de faible épaisseur ou très incurvés
  • Type de mesure : P-E (impulsion-écho)
Appareil mesure fabricant et information
Mesureur d'épaisseurs
Capteur combiné PCE-TG-P5EE (5 MHz)
329,90 €

Prix HT / Frais d'envoi non compris

Capteur P5EE
  • Fréquence : 5 MHz
  • Plage P-E : 2 … 600 mm
  • Plage E-E : 2,5 … 100 mm
  • Diamètre tête : 10 mm
  • Diamètre et épaisseur min. du tuyau : 20 x 3 mm
  • Géométrie : Angle 90º
  • Description : Capteur combiné
  • Type de mesure : P-E (impulsion-écho) et E-E (double écho)
Appareil mesure fabricant et information
Épaissimètre de couches
Bloc d’essai à 4 niveaux
149,90 €

Prix HT / Frais d'envoi non compris

  • Bloc d’essai à 4 niveaux pour mesureurs d’épaisseurs série PCE-TGSurface de test : 3 mm, 5 mm, 10 mm, 15 mm

Appareil mesure fabricant et information
Épaissimètre de couches

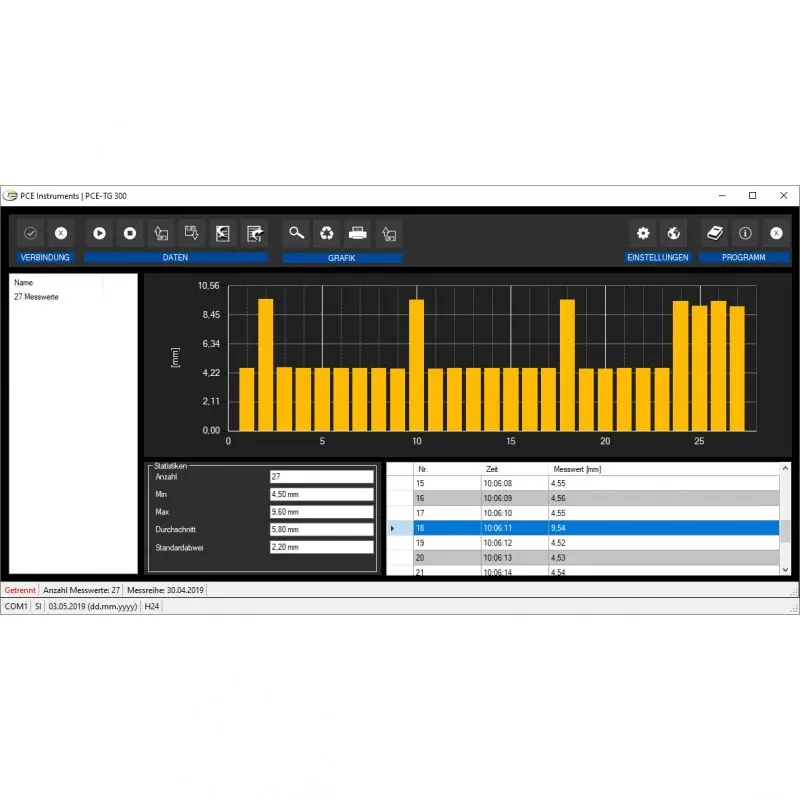

Logiciel pour PC avec câble USB
169,90 €

Prix HT / Frais d'envoi non compris

Exigences du système

  • Système d´exploitation : À partir de Windows 7
  • Port USB : 2.0 ou supérieur
  • NET-Framework 4.0 installé
  • Résolution : Min. 800 x 600 pixels
  • Processeur : 1 GHz
  • RAM: 1 GB recommandé

Appareil mesure fabricant et information
Épaissimètre de couches
Gel de couplage TT-GEL
19,90 €

Prix HT / Frais d'envoi non compris

Dans le secteur industriel, le gel de couplage pour ultrasons s'utilise pour différentes applications dans le domaine des essais non destructifs (END) et pour la mesure de l'épaisseur des matériaux. Une application typique est le couplage d'un capteur ultrasonique à un objet de travail.

  • Peut être utilisé entre -10 … +80 °C
  • Contenu : 100 ml

Appareil mesure fabricant et information
Épaissimètre de couches
Gel de couplage pour hautes températures
98,90 €

Prix HT / Frais d'envoi non compris

Le gel de couplage est utilisé pour les mesures d’épaisseur par ultrason. Le gel de couplage assure une bonne transmission des ondes entre le capteur et la pièce à mesurer. Le gel de couplage pour hautes températures peut être utilisé pour des températures jusqu’à 350 °C.

  • Peut être utilisé jusqu’à +350 ºC
  • Contenue : 100 ml
