Mesureur de force de fermeture BIA600

Référence: BIA600-SY-10-700
Calibration ISO
4.723,00 €
5.667,60 €
4260650210075
BIA600-SY-10-700
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: 5-7 jours ouvrés
Mesureur de force de fermeture
Système de mesure du pincement pour véhicules ferroviaires

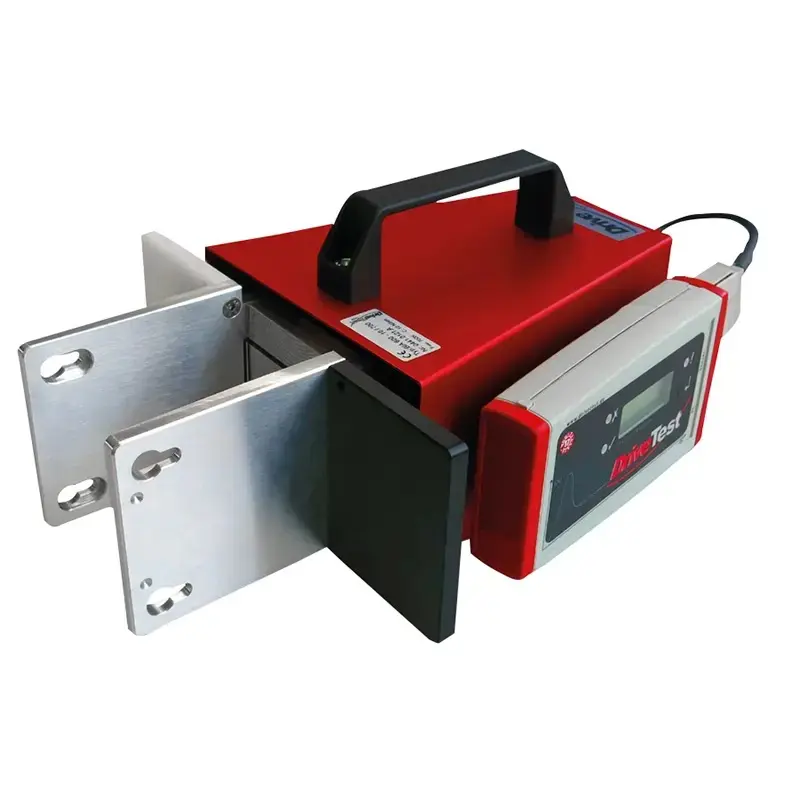

Le mesureur de force de fermeture est un appareil de mesure électronique pour les portes des véhicules ferroviaires. Il combine un design résistant pour des années d’utilisation dans des milieux difficiles, et une précision continue.

Lorsque des mesures cycliques sont effectuées dans plusieurs portes, une exécution rapide et simple est très importante. Pour cela, un logiciel a été conçu pour réduire considérablement le processus de mesure et le travail de documentation. En quelques étapes opérationnelles, vous pouvez prendre les mesures d’un système complet, les imprimer sous la forme de tableau, et les sauvegarder dans une base de données.

Nous proposons des interfaces adaptées (par exemple, Microsoft® DLL ou National Instruments® LabVIEW) pour leur intégration dans une séquence de tests automatisés.

- Normes applicables : DIN EN 14752:2015, DIN EN 14752:2005 (en option)
- Mesures précises
- Design résistant
- Facile à utiliser – Fonctionnement avec une seule touche ou à distance via l’interface Microsoft® DLL ou la Bibliothèque National Instruments® LabView
- Logiciel professionnel pour PC PinchPilot
- Entretoise pour toutes les largeurs d’ouverture conformément à la norme EN 14752:2015
- Réglage automatique de la valeur limite en fonction de la largeur d’ouverture
- Livraison de tous les éléments dans une mallette de transport de grande qualité
- Support pour la gestion de grandes flottes

Plage 0 ... 700 N
Précision ±3 N
3 %		 Plage : 0 … 100 N
Plage : > 100 N
Rigidité 10 N/mm
Largeur 90 mm
Surface 100 x 100 mm
Principe de mesure Jauge de déformation
Dimensions 320 x 250 x 110 mm
Poids 3 kg

Séparateur

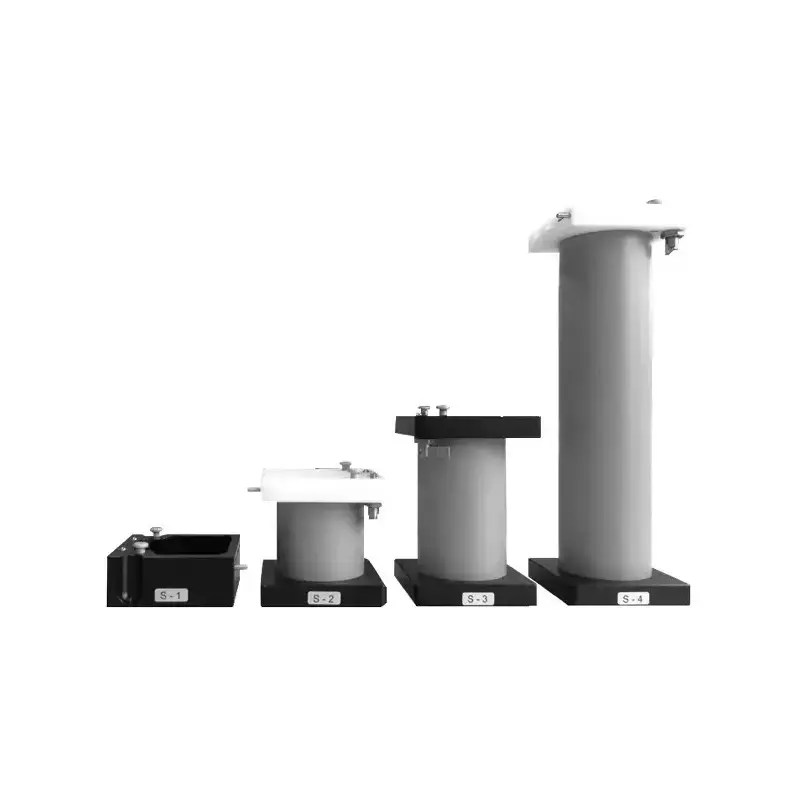

- Jeu complet pour toutes les largeurs d’ouverture conformément à la norme EN 14752:2015
- Reconnaissance automatique des entretoises utilisées
- Réglage automatique de la valeur limite en fonction de la largeur d’ouverture
- Facile à utiliser, montage rapide sans outil
- Design résistant, léger, POM

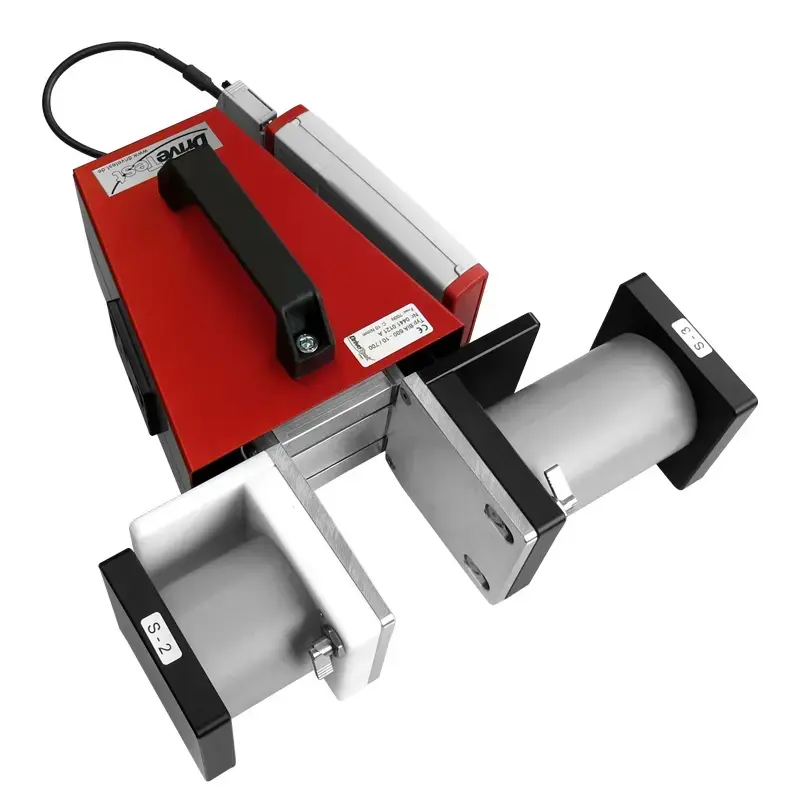

- Accompagné du capteur BIA 600, SEB2 dans une mallette de transport

Logiciel d’évaluation pour PC PinchPilot
- Plurilingue (DE, EN, IT, FR, ES)
- Représentation graphique de la courbe de force
- Calcul des valeurs caractéristiques
- Possibilité d’évaluation conformément aux différentes directives
- Possibilité que l’utilisateur de saisisse ses propres directives
- Impression du protocole
- Exportation des données (Excel, CSV, PDF)

1 x Mesureur de force de fermeture BIA600
1 x Module externe SEB2, avec écran LCD et LED, interface série et enregistrement des données
1 x Séparateur (4 unités) conforme à EN 14752:2015
1 x Logiciel PinchPilot (mémoire USB)
1 x Câble USB
1 x Pile de 9 V

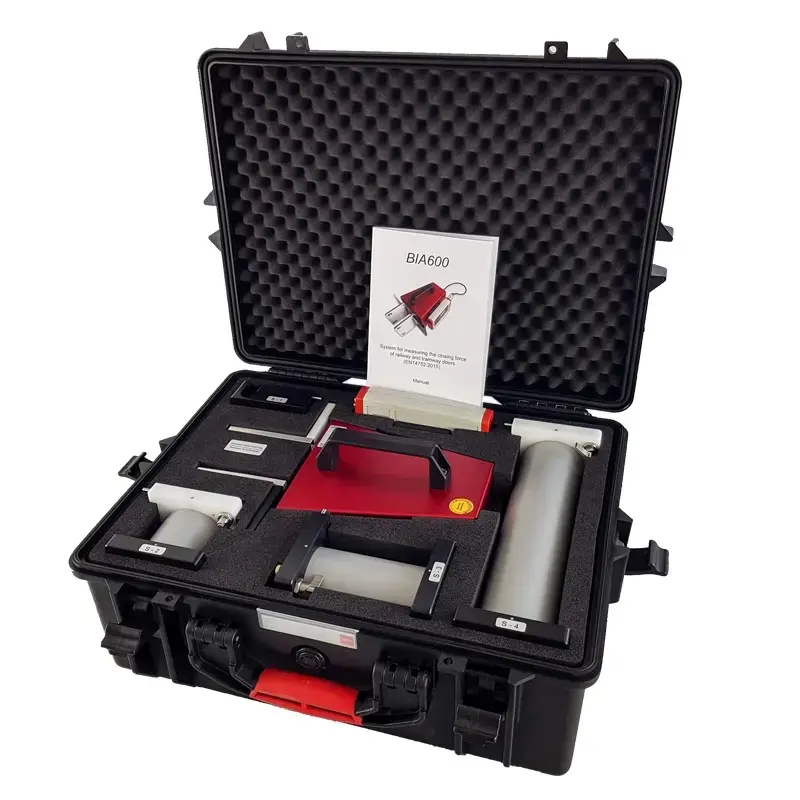

1 x Mallette de transport rembourrée
1 x Manuel d’utilisation

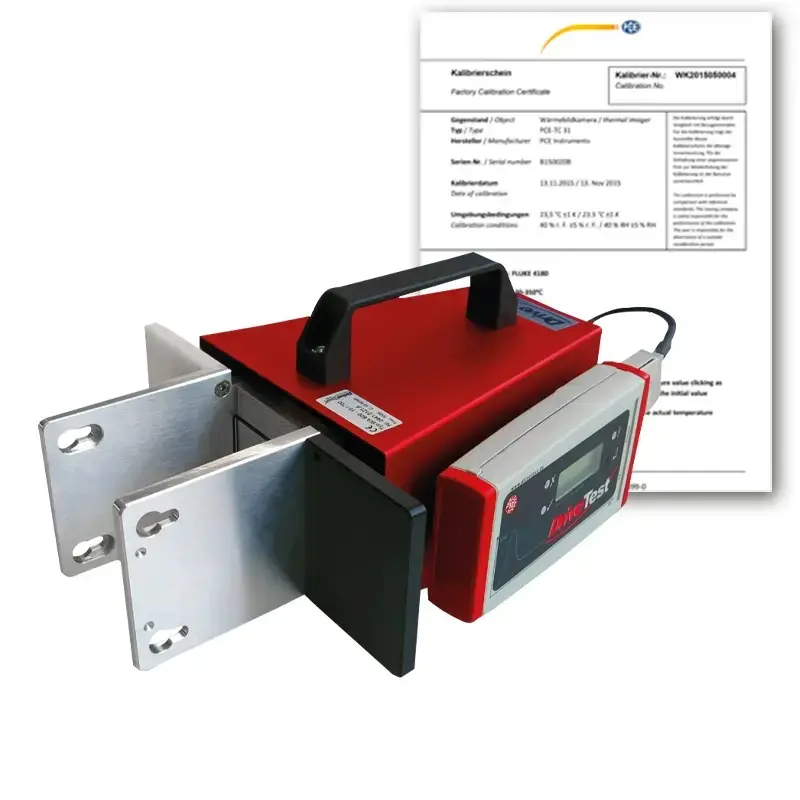

1 x Certificat d'étalonnage ISO

Logiciel d’évaluation PinchPilot (connexion par câble)
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

- Indiqué pour PC et ordinateur portable
- Indiqué pour les appareils suivants : Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Exigences techniques
- Système d’exploitation : Windows 7 ou supérieur
- Connexion USB ou Bluetooth

Logiciel PinchPilot
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

Exportation des données
PinchPilot propose toutes les fonctions nécessaires pour les mesures de routine. Si néanmoins vous desirez traiter les données en dehors du logiciel, vous disposez de plusieurs options d’exportation :

- Exportation de texte : Valeurs de mesure sous forme de série numérique ; elle peut être importée, par exemple, sous Microsoft Excel.
- Exportation des images : Protocole ou diagramme individuel en format EMF; il peut être importé, par exemple, à Microsoft Word. Valeurs de mesure exportables en ppdx (format XML) et importables avec nos autres outils de logiciel pour leur traitement ultérieur.
- Base de données SQL : Il est possible d’installer une interface SQL personnalisée.
- National Instruments DataPlugin (pour importer dans Diadem ou LabView).

Évaluation selon les directives de PinchPilot
Le logiciel évalue les résultats de la mesure selon les directives configurées dans PinchPilot, celles-ci sont basées sur la réglementation applicable (lois, normes, etc) et elles consistent en un ensemble de valeurs limites admissibles. Les résultats des mesures obtenus sont évalués en conséquence. La plage admissible est mise en relief en couleur dans le diagramme de mesure, et permet une rapide évaluation de la mesure. Les directives configurées dans PinchPilot sont mises à jour lors des étalonnages que nous effectuons. Un étalonnage périodique garantit à l’utilisateur que les mesures seront faites conformément aux normes actuelles en vigueur. En plus de l’évaluation conforme à la réglementation applicable paramétré dans le logiciel PinchPilot, l’utilisateur peut configurer ses propres paramètres.

Documentation des résultats
Le logiciel permet d’effectuer des séquences de plusieurs prises de mesures dans le cas ou un site est équipé de plusieurs portes. (Wagon, Garage, etc) Les résultats des différentes prises de mesures peuvent ensuite être reportés sous forme de tableau et de graphiques sur un rapport de mesure qui peut être généré par le logiciel ce qui permet d’économiser du temps à l’utilisateur.

L’utilisateur peut configurer la langue : allemand, espagnol, français, anglais et italien. Des coûts de mise à niveau du logiciel seront appliqués si aucune clé de licence pour la version téléchargée n'est possédée.

Il est actuellement possible d’évaluer les normes et directives suivantes :
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 et Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1

Accessoires

Référence: Prüfkörpersatz 1-3
Jeu d'adaptateurs de test 1-3
- Jeu d’adaptateurs de test 1, 2 et 3
- Balance à ressort (plage : 200 N ± 1 % de la valeur de mesure)
- Mallette de transport rembourrée pour tout le contenu de livraison
- Certificat d’étalonnage de la balance à ressort
- Norme : ISO 14753:2015ff
836,00 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: Prüfkörper 1
Adaptateur de test 1 Pour mesureur de force de fermeture
Pour le test de protection contre le pincement dans les portes des véhicules

- Dimensions : 10 x 50 x 300 mm
- Matériau : Aluminium
- Poids : 0,4 kg
- Norme : VDV 157
115,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: Prüfkörper 2
Adaptateur de test 2 Pour mesureur de force de fermeture
Pour le test de protection contre le pincement dans les portes des véhicules

- Dimensions : 30 x 60 x 300 mm
- Matériau : Aluminium
- Poids : 1,4 kg
- Norme : VDV 157
136,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: Prüfkörper 3
Adaptateur de test 3 pour mesureur de force de fermeture
Pour le test de protection contre le pincement dans les portes des véhicules

- Dimensions : 5 x 30 x 300 mm
- Matériau : Caoutchouc / Acier inoxydable
- Poids : 0,1 kg
- Norme : VDV 157
154,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: Prüfkörper 4
Adaptateur de test 4 pour mesureur de force de fermeture
Pour le test de protection contre les pincements dans les portes de véhicules

- Dimensions : Ø 8 mm / Longueur : 300 mm
- Degré de rémission : 150 mm 2-5 % / 150 mm > 90 %
- Matériau : Aluminium
- Poids : 100 g
- Norme : VDV 157
556,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: Prüfkörper 5
Adaptateur de test 5 pour mesureur de force de fermeture
Adaptateur de test 5 pour mesureur de force de fermeture

Pour le test de protection contre les pincements dans les portes de véhicules

- Dimensions : Ø 8 mm / Longueur : 300 mm
- Degré de rémission : 150 mm 2-5 % / 150 mm > 90 %
- Matériau : Aluminium
- Poids : 100 g
- Norme : VDV 157
100,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: Prüfkörper 143407
Bloc de contrôle pour pré-contrôle manuel
- Bloc d’essai
- EN 14752:2005
- 25 mm
- Pour largeur d’ouverture de 115 mm
72,00 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: BIA600 case upgrade
BIA600 case upgrade Mallette de transport étendue pour BIA600 / BIA600 BT
BIA600 case upgrade Mallette de transport étendue pour BIA600 / BIA600 BT

La mallette de transport étendu pour BIA600 / BIA600 BT permet de ranger le système de mesure complet.

- Dimensions : 48 x 35 x 18 cm
- Poids net (vide) : 3,3 kg
304,00 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: CAL-BIA 600
Certificat d'étalonnage ISO pour mesureur de force de fermeture BIA600
Certificat d'étalonnage ISO pour se conformer par exemple à votre ISO 9000 ou pour valider la précision de votre mesureur de force de fermeture. Pour cela, nous confions l'appareil de mesure au laboratoire de calibration. Vos informations client, les valeurs mesurées et le numéro de série de l'appareil sont mentionnées sur ce certificat d'étalonnage ISO.

Les certificats d'étalonnage sont émis spécialement pour le client et sont donc exclus du droit au retour.
