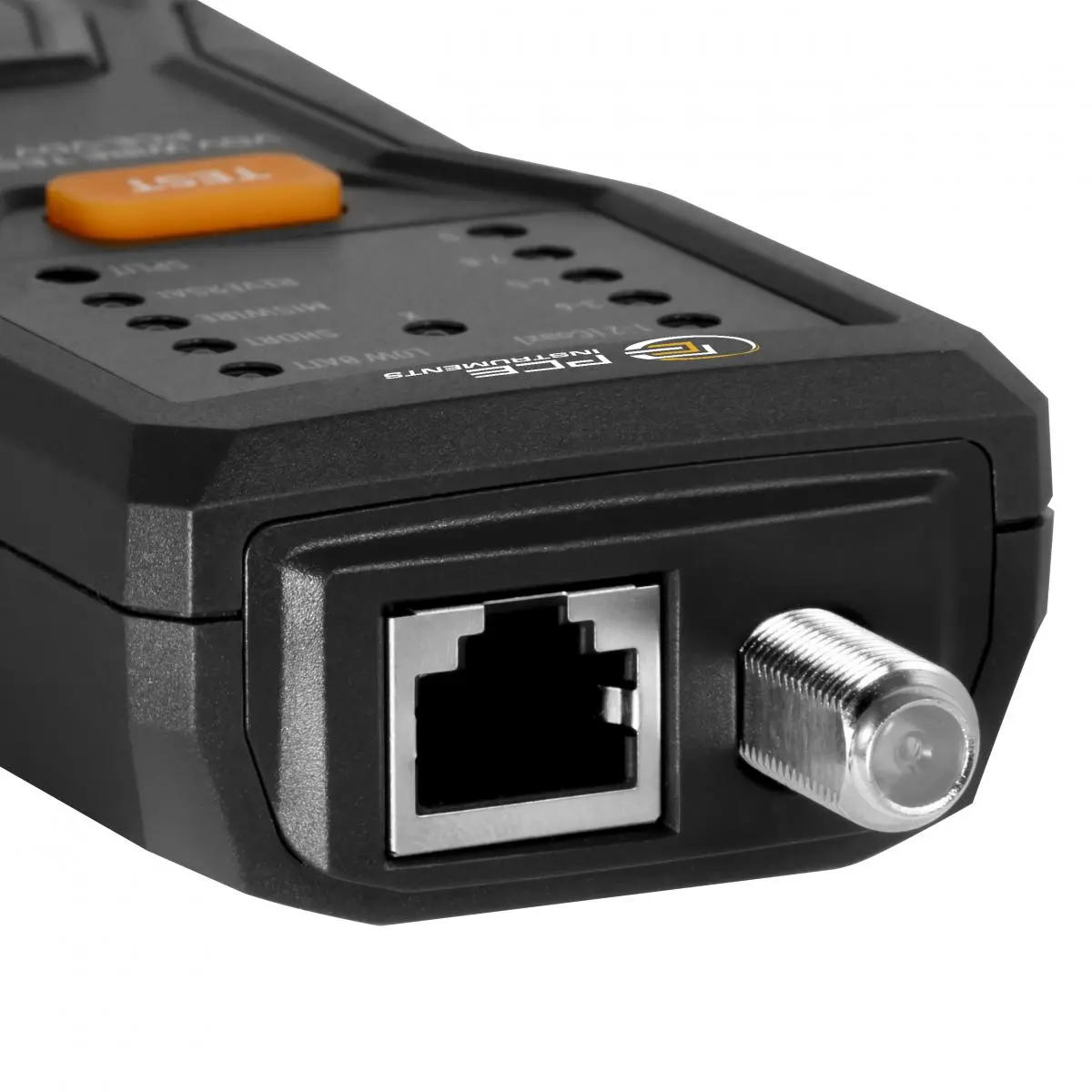

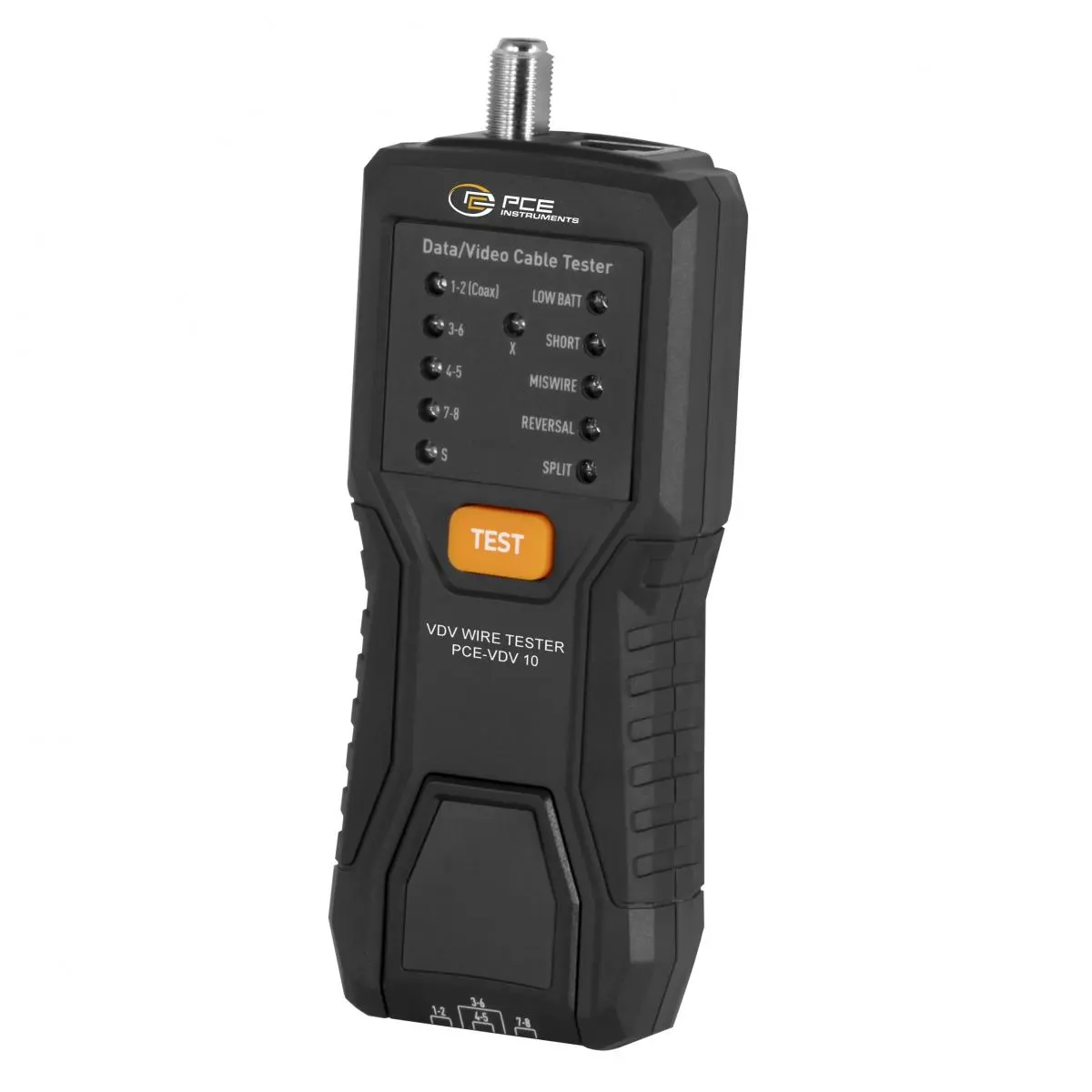

Ce détecteur de câbles est un appareil portable destiné au diagnostic des défaillances sur les câbles réseau et coaxiaux ; il sert à effectuer des contrôles rapides sur les câblages structurés. Le détecteur de câbles est compatible avec les câbles à paires torsadées blindés et non blindés des catégories Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A, ainsi qu'avec les câbles coaxiaux, tels qu'ils sont utilisés dans les systèmes de télévision, les antennes et la surveillance.

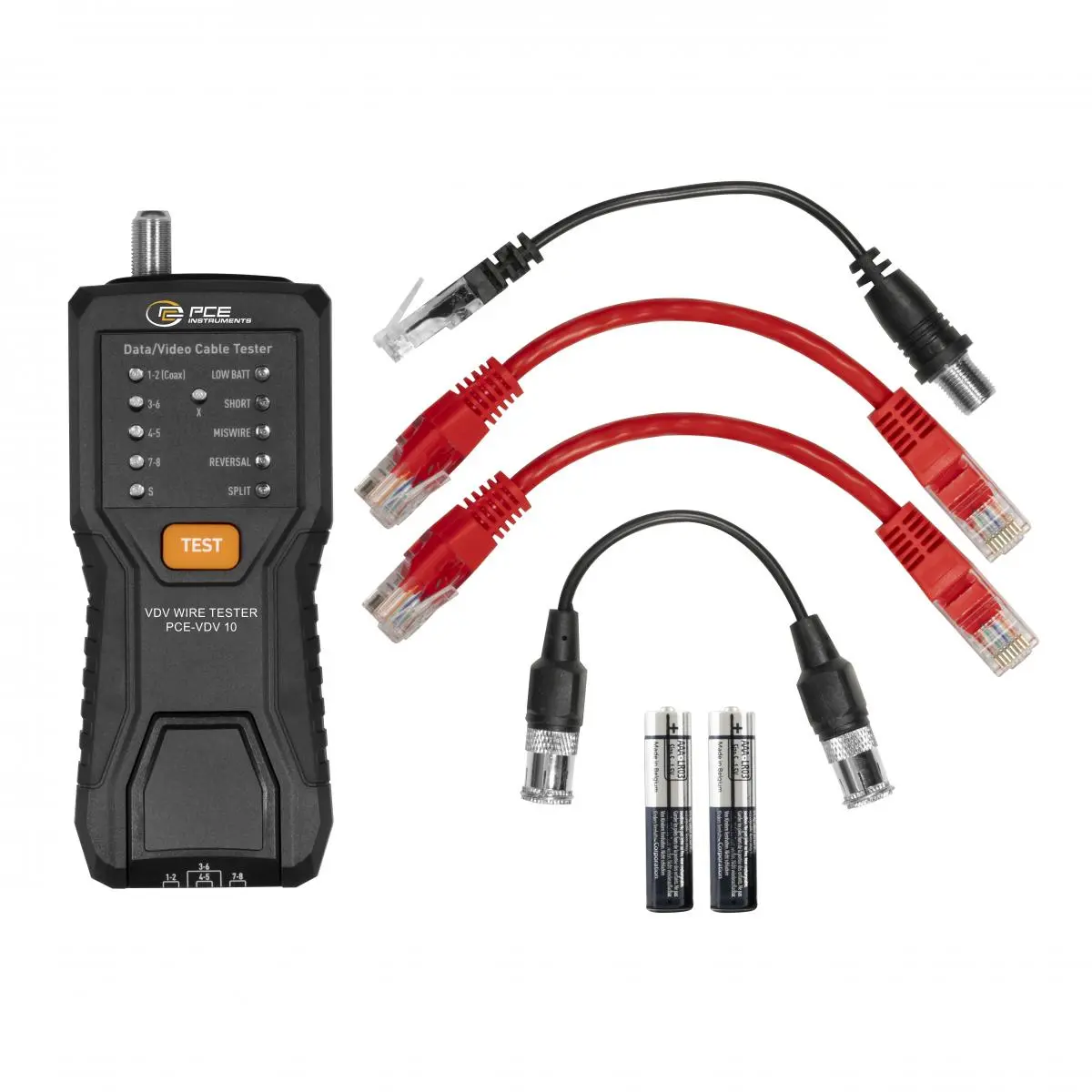

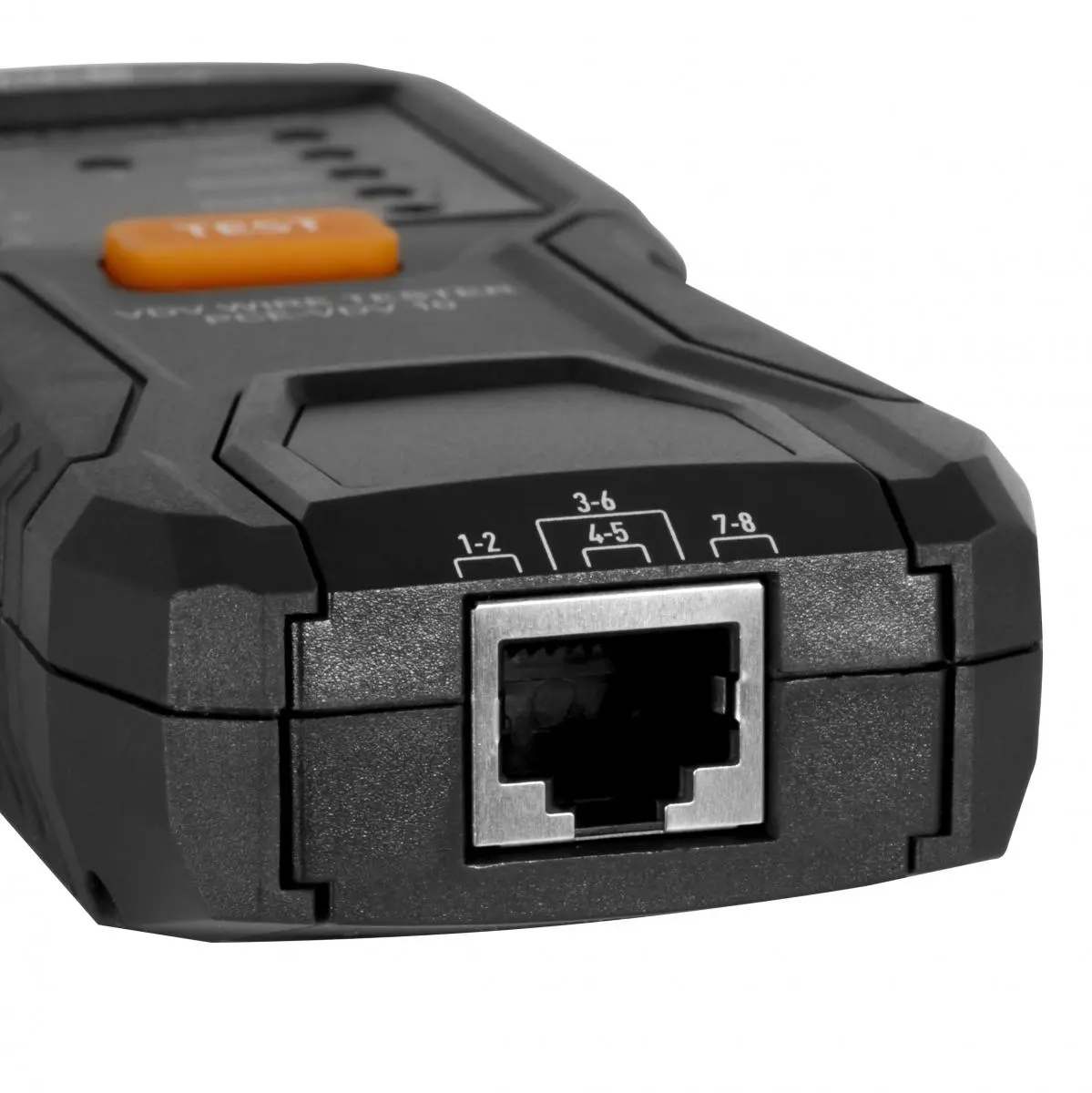

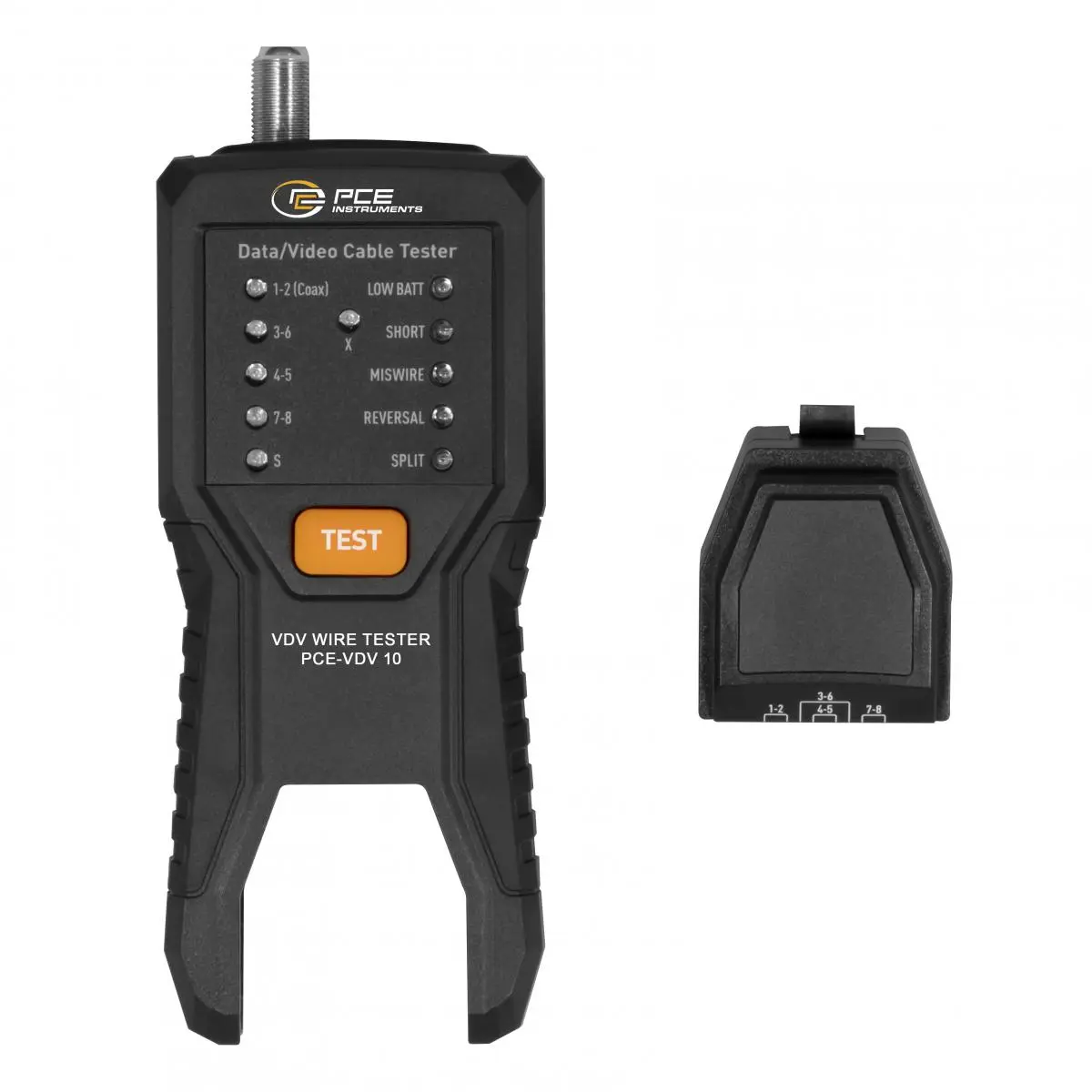

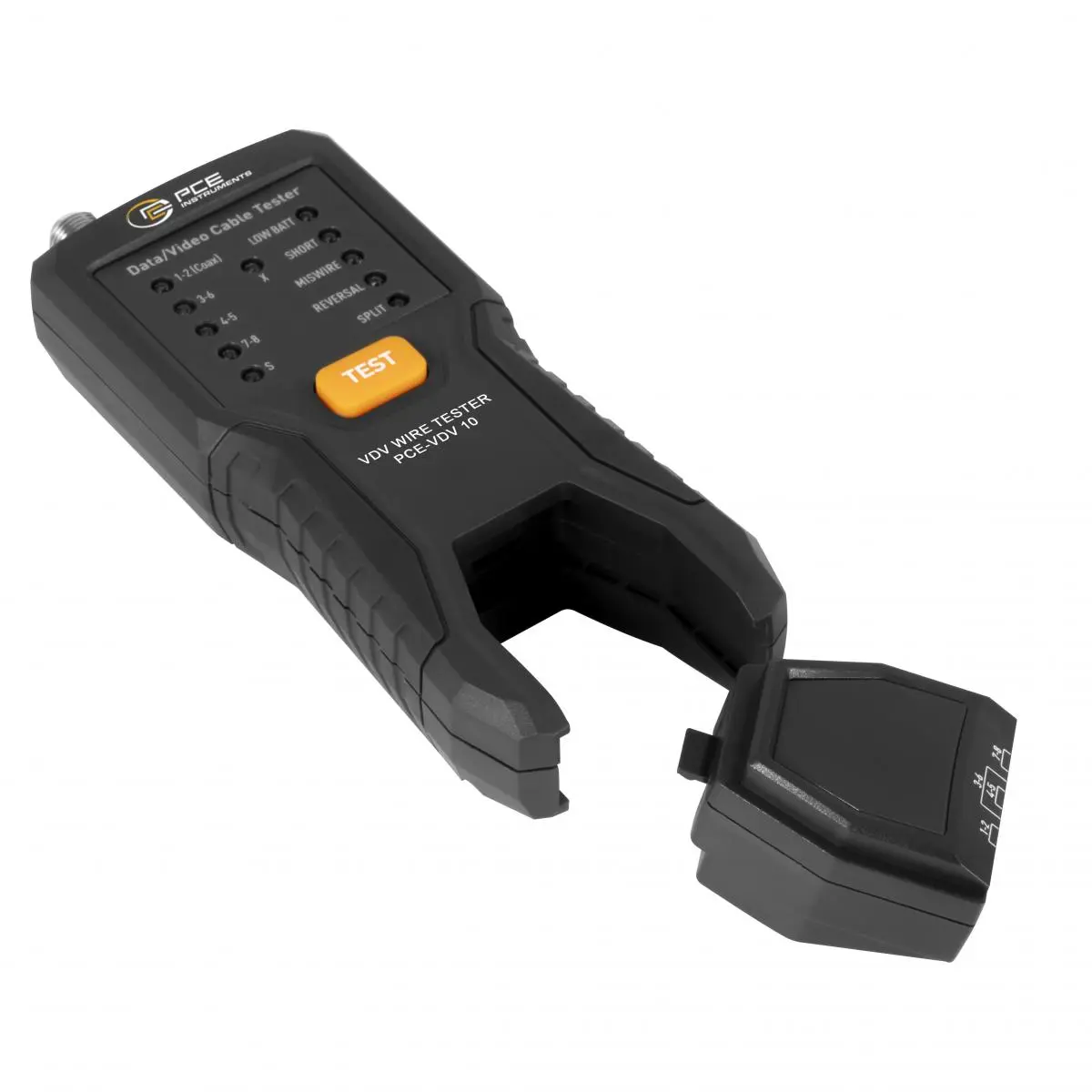

Le test s'effectue à l'aide d'un système en deux parties, composé d'un appareil principal et d'une unité à distance, ce qui permet de tester de manière fiable même les câbles installés de manière fixe. Parmi les procédures de test les plus importantes figurent le test de continuité des fils (broches 1... 8), le test de câblage pour vérifier l'affectation correcte des paires de fils, ainsi que la détection des courts-circuits, des câblages incorrects et des erreurs de paires divisées. De plus, le blindage des câbles blindés est vérifié. La plage de test couvre des longueurs de câble allant jusqu'à 305 m, tandis que la longueur minimale de câble pour la détection des paires divisées est d'environ 0,5 m.

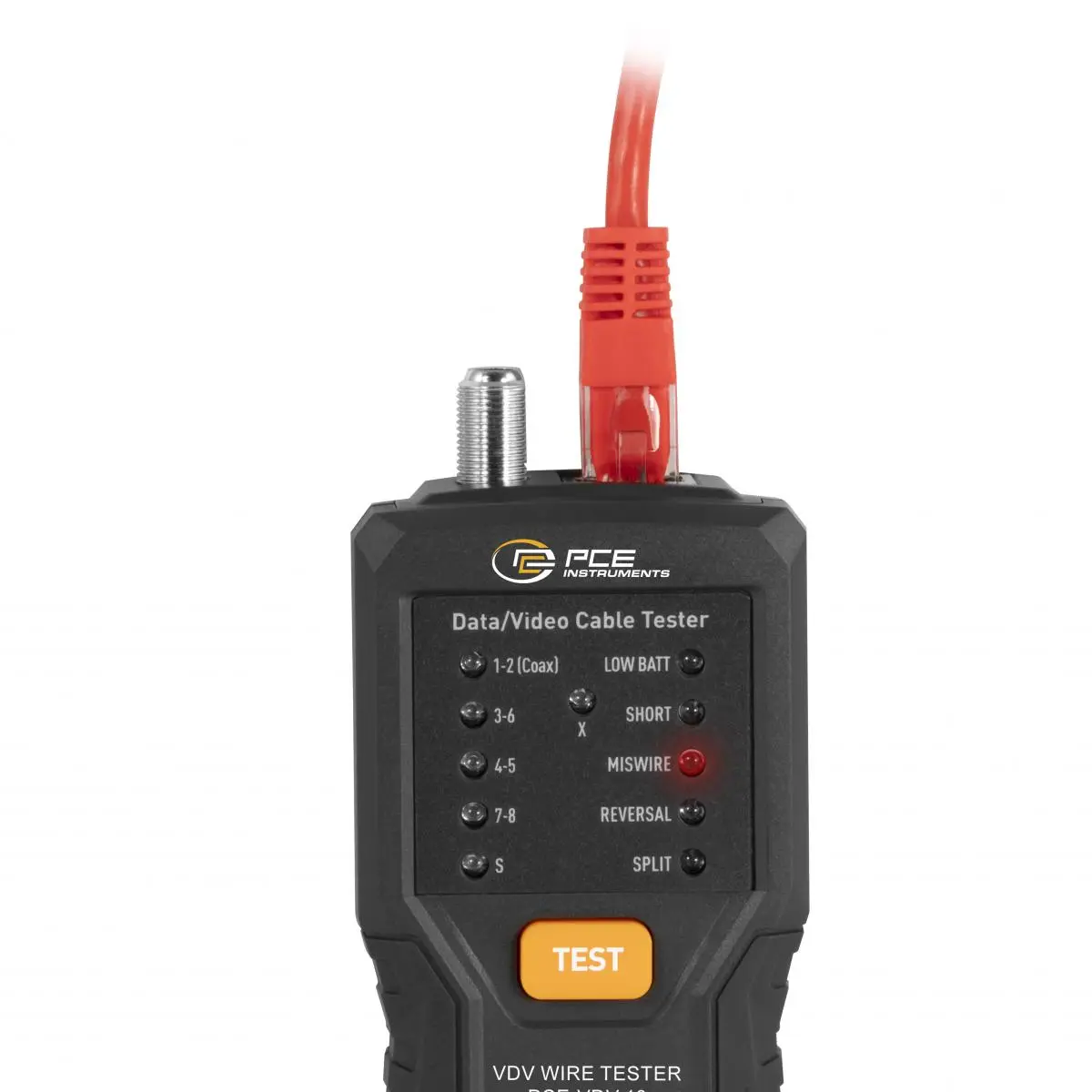

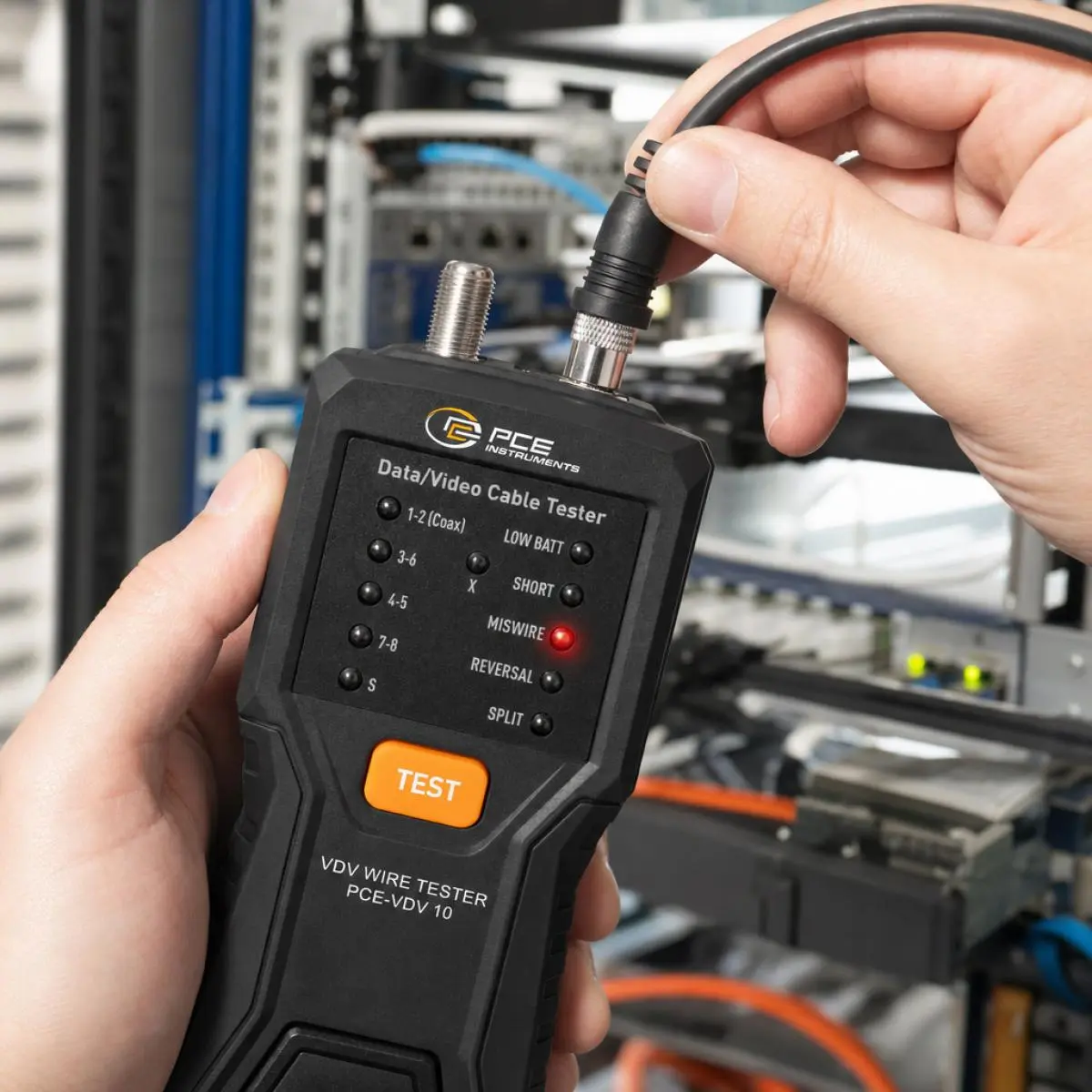

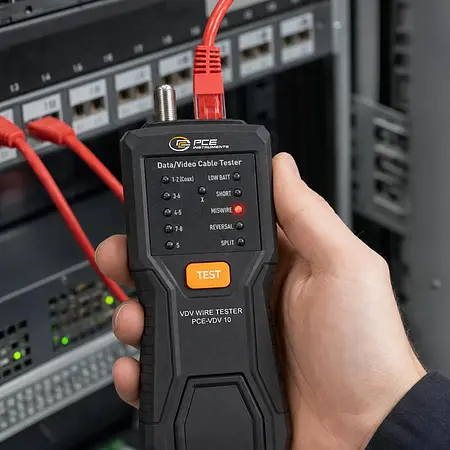

Notre détecteur de câbles fonctionne avec des signaux de test transmis entre l'unité principale et l'unité distante. Les résultats sont affichés à l'aide de voyants LED. Les LED qui restent allumées indiquent un câblage correct, tandis que les LED clignotantes signalent des erreurs sur les paires de fils correspondantes. Des LED d'état supplémentaires indiquent le type d'erreur, comme un court-circuit, un câblage incorrect, une inversion (réversion) ou une paire divisée.

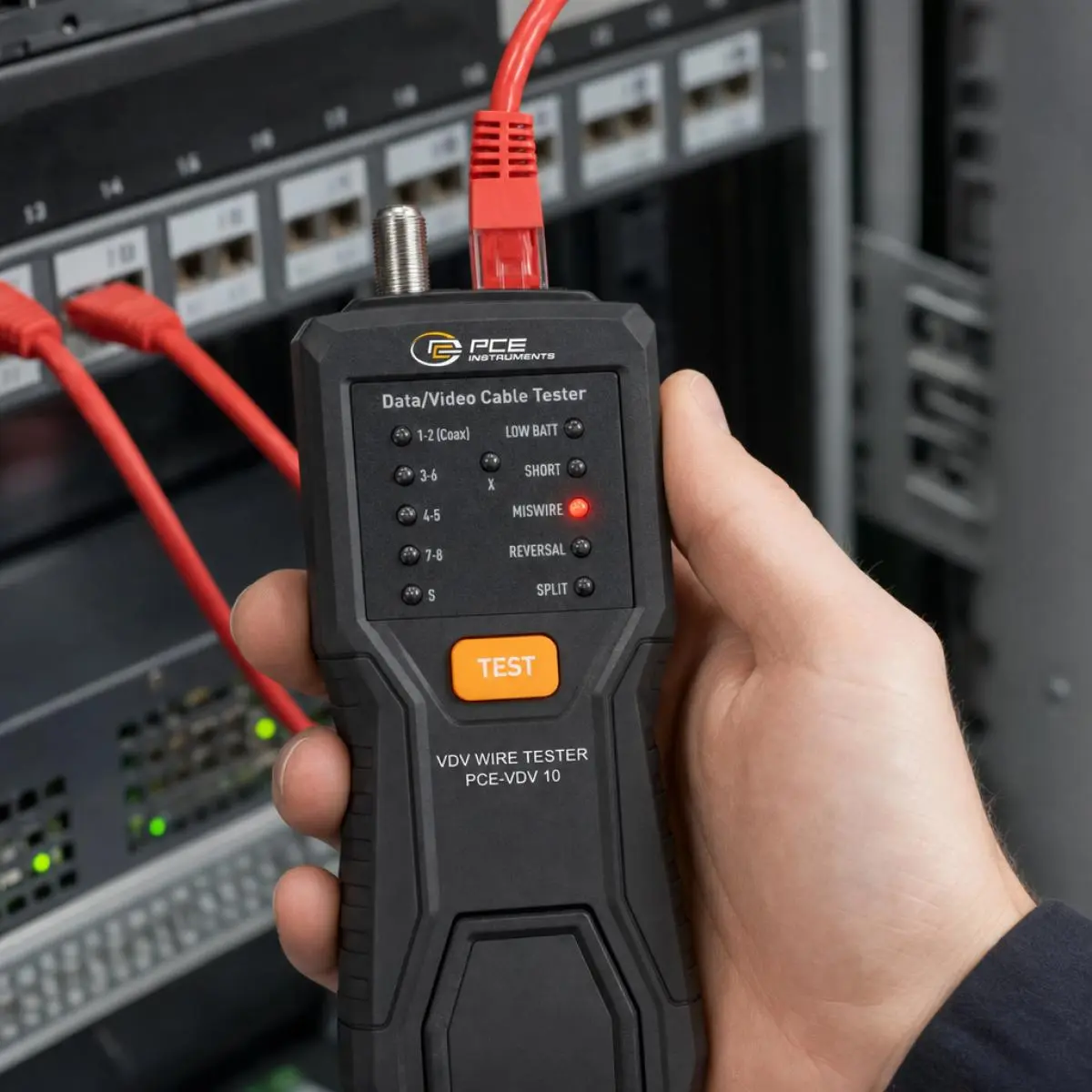

Le détecteur de câbles est utilisé dans les domaines des réseaux, du câblage des bâtiments et des installations informatiques et de communication. Il est conçu pour permettre aux électriciens, aux techniciens réseau et aux techniciens de maintenance de vérifier rapidement les sections de câblage.
