Détecteur de câbles PCE-CL 20

Référence: PCE-CL 20

Question sur cet article

Délai de livraison: À nouveau disponible bientôt!

Détecteur de câbles pour 1 et 2 fils / Lampe sur les 2 appareils / Ecran du récepteur rétro-éclairé / Pour vérifier des circuits électriques et des lignes / Localisation exacte de court-circuits

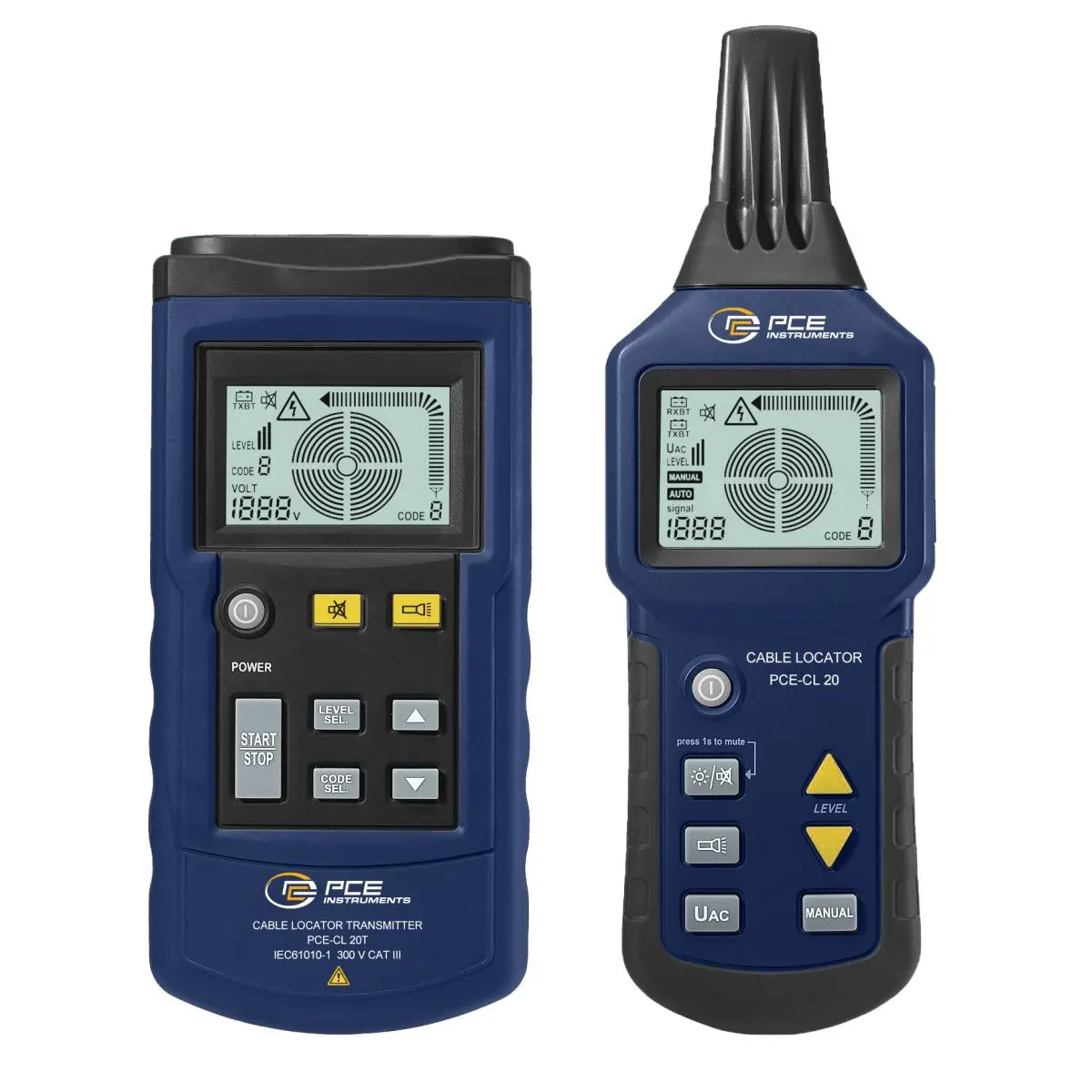

Le détecteur de câbles PCE-CL 20 permet la localisation de lignes sous tension et sans tension. Le detecteur de câbles détecte en plus des câbles électriques, et aussi des lignes de gaz situées dans des murs sous terre. Cela permet de localiser avec le détecteur de câbles des court-circuits et des fusibles. C'est pour cela qu'il est conseillé d'utiliser un détecteur de câbles pour analyser le mur avant de faire un trou. Le détecteur de câbles se compose de deux équipements. D'un côté il dispose d'un récepteur, et de l'autre d'un transmetteur.
Vous pourrez travailler avec le détecteur de câbles même dans des lieux avec une faible luminosité, car les deux équipements disposent d'une lampe LED pour illuminer la zone. En plus de la lampe, le récepteur permet d'activer l'éclairage de fond de l'écran.

- Lampe sur les deux équipements
- Ecran du récepteur rétro-éclairé
- Signal sonore pour avertir la détection
- Détection simple de court-circuits
- Réglage manuel de la sensibilité
- Prise de terre inclue dans l'envoie

Spécifications techniques du détecteur de câbles (transmetteur)
Signal de sortie	125 kHz
Plage d'identification de tension externe	DC 12 ... 400 V ±2,5 %; AC 12 ... 400 V (50 ... 60 Hz) ±2,5 %
Ecran	LCD
Tension maximum	400 V AC/DC
Catégorie de surtension	CAT III 300 V
Degré de saleté	2
Alimentation	1 x pile de 9 V
Consommation (tension minimum)	Environ 31 mA
Consommation (tension maximum)	Environ 115 mA
Fusibles	F 0,5 A 500 V, 6,3 x 32 mm
Conditions environnementales: opératif	0 ... +40 °C, <80 % H.r.
Conditions environnementales: stockage	-20 ... +60 °C, <80 % H.r.
Dimensions	190 x 89 x 42,5 mm
Poids	Environ 420 g (pile inclue)
Spécifications techniques du détecteur de câbles (récepteur)
Profondeur de détection	Selon le type de matériel et le type d'application
Application d'1 seul fil	Environ 0 ... 2 m
Application de 2 fils	Environ 0 ... 0,5 m
Boucle simple	Jusqu'à 2,5 m
Détection de tension de grille	Environ 0 ... 0,4 m
Ecran	LCD
Alimentation	6 x piles 1,5 V AAA
Consommation (tension minimum)	Environ 32 mA
Consommation (tension maximum)	Environ 89 mA
Conditions environnementales: opératif	0 ... +40 °C, <80 % H.r.
Conditions environnementales: stockage	-20 ... +60 °C, <80 % H.r.
Dimensions	241,5 x 78 x 38,5 mm
Poids	Environ 350 g (piles inclues)

Contenu de l'envoi
1 x Détecteur de câbles PCE-CL 20 (1 x transmetteur y 1 x récepteur)
2 x Pinces crocodile
2 x Pinces de mesure
2 x Câbles de mesure
1 x Prise de terre
1 x Anse
1 x Sac de transport
1 x Pile de 9 V
6 x Piles de 1,5 V AAA
1 x Instructions d'utilisation
