Référence: PCE-TDS 200 SL

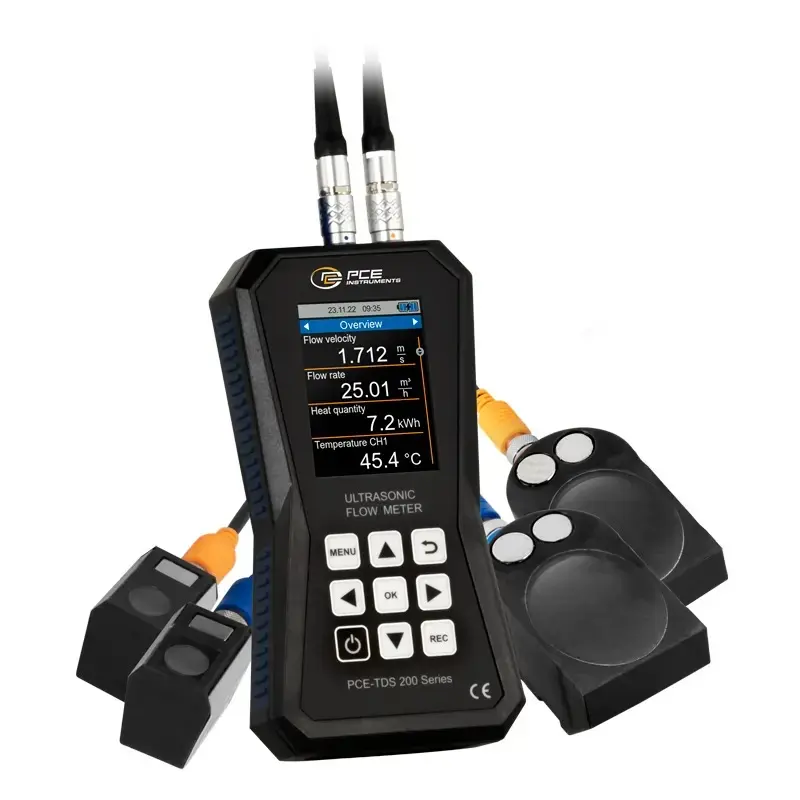

Débitmètre à ultrasons PCE-TDS 200 SL

2.385,90 €
2.863,08 €
:
4250348731470
PCE-TDS 200 SL
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: 1-2 jours ouvrés

Description

Débitmètre à ultrason avec mémoire de 32 GB / Plage : ± 32 m/s / Reproductibilité de ± 0,5 % de la valeur / Sélection de différents types de capteurs à ultrasons / Réglage libre des seuils d’alarme / Écran LCD de 2,8" / En option : Certificat d’étalonnage ISO ou DAkkS
Le débitmètre à ultrasons dispose d’une plage de mesure de ± 32 m/s. Il s'agit d'un debitmetre a ultrasons très précis (précision de ± 1,5 % de la valeur mesurée pour des diamètres de conduites ≥50mm et de ± 3,5 % de la valeur mesurée pour des diamètres de conduites <50mm) avec une reproductibilité très fine de l'ordre de ± 0,5 % de la valeur mesurée. Le débitmètre à ultrasons possède un menu d’aide à l’installation des capteurs qui permet même aux néophytes de l'utiliser de façon correcte. La qualité du signal du débitmètre à ultrasons est indiquée graphiquement tout comme la bonne mise en place (espacement) des capteurs. Une fois que vous aurez paramétré les réglages de la nature du matériau de la conduite et de la nature du fluide, vous pourrez visualiser sur l’écran du débitmètre à ultrasons, la vitesse, le débit et le volume du fluide. Le débitmètre à ultrasons permet d’afficher les mesures obtenues dans les unités suivantes : m³, l, gal, igl, mgl, cf, bal, ib, ob.

Pendant la mesure, il est possible d'effectuer un enregistrement de données dans la mémoire du débitmètre à ultrasons. Vous pouvez régler l’heure de début d'enregistrement et un intervalle d’enregistrement compris entre 1 seconde et 12 heures. Les données sont sauvegardées dans la mémoire interne de 32 GB du débitmètre à ultrasons. La capacité de mémoire du débitmètre à ultrasons peut atteint 10 millions de données (en fonction de l'intervalle d'enregistrement choisi).

Afin de télécharger les données sur un PC il est nécessaire d'utiliser un logiciel que nous vous proposons en option. Cela vous permettra d'analyser les valeurs de façon plus détaillée sous forme de graphique ou de tableau. Vous pouvez également exporter les données au format *.csv et le logiciel permet aussi de générer un rapport PDF. Pour faciliter l’utilisation du débitmètre à ultrasons, vous pouvez également effectuer les paramétrages via le logiciel. Ce dernier permet également de visualiser les mesures faites par l'appareil en temps réel.

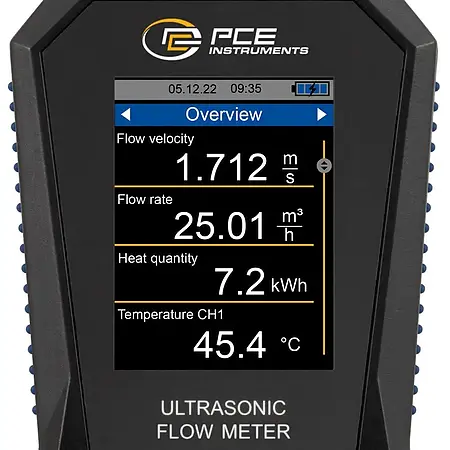

L’écran couleur LCD de 2,8" du débitmètre à ultrasons permet une lecture aisée des données et graphiques. En option, vous pouvez également commander un certificat d’étalonnage ISO ou DAkkS.

Caractéristiques

- Capteurs pour tuyaux :
   - PCE-TDS 200 S SENSOR pour DN 15 … 100
   - PCE-TDS 200 L SENSOR pour DN 300 … 6000
- Plage de mesure : ± 32 m/s
- Reproductibilité de 0,5 % de la valeur
- Différents types de capteurs à ultrasons disponibles
- Mémoire pour 10 millions de valeurs (32 GB)
- Réglage libre des seuils d’alarme
- Interface USB-C pour transfert des données
- Optionnel : Logiciel et certificat d’étalonnage ISO ou DAkkS

Spécifications

PCE-TDS 200 S SENSOR | Capteurs
Diamètre tuyaux DN 15 … 100
Dimensions capteur 45 x 30 x 30 mm
Plage de température -30 … 160 ºC
Rail Non

PCE-TDS 200 L SENSOR | Capteurs
Diamètre tuyaux DN 300 … 6000
Dimensions capteur 91 x 52 x 44 mm
Plage de température -30 … 160 ºC
Rail Non

PCE-TDS 200 | Appareil
Débit
Plage de mesure ± 32 m/s
Résolution 0,001 m/s
Précision pour DN ≥ 50 mm ± 1,5 % de la valeur (vitesse > 0,3 m/s)
Précision pour DN < 50 mm ± 3,5 % de la valeur (vitesse > 0,3 m/s)
Reproductibilité ± 0,5 % de la valeur
Température du fluide -30 … +160 ºC
Méthodes de mesure N / V / W / Z
Fluides préprogrammés Brut
Diésel
Eau
Eau de mer
Essence
Éthanol
Huile
Méthanol
Pétrole
Personnalisé (réglage manuel de la vitesse du son du milieu)
Apte pour tout liquide ayant une impureté inférieure à 5 %.

Matériau de la conduite
préprogrammés		 Acier
Acier inoxydable
Acrylique
Aluminium
Cuivre
Fer
Fonte
Laiton
Nickel
Nylon
Polyéthylène
Polypropylène
PVC (chlorure de polyvinyle)
Titane
Zinc
Personnalisé (réglage manuel de la vitesse du son du matériau de la conduite)

Matériau du revêtement interne
de la conduite préprogrammé		 Sans revêtement
Caoutchouc
Résine époxy
Mortier
Polystyrène
Polyéthylène
Polytétrafluoroéthylène
Polyuréthane
Polypropylène
Personnalisé (réglage manuel de la vitesse du son du matériau du revêtement)

Autres spécifications
Paramètres de mesure Vitesse du débit / Débit / Volume
Unité | Dimensions mm / in
Unité | Vitesse du débit m/s / ft/s
Unité | Débit m3 / l / gal / igl / mgl / cf / bal / ib / ob
Unité | Volume m3 / l / gal / igl / mgl / cf / bal / ib / ob
Unité | Température ºC / ºF
Unité | Énergie thermique K / kJ / MJ / Wh / kWh / MWh / Btu / kBtu / MBtu
Unité | Puissance thermique W / kW / MW / J/h / kJ/h / MJ/h / Btu/h / kBtu/h / MBtu/h
Unité | Monnaie € / £ / $ / TL / Zł / ¥
Date / heure Secondes / Minutes / Heures / Jours
Écran LCD de 2,8"
Unités Métrique / Impériale
Mémoire 10 millions de valeurs (capacité de 32 GB)
Langues du menu Allemand / Chinois / Espagnol / Français / Hollandais / Anglais / Italien / Japonais / Polonais / Portugais / Russe / Turc
Conditions opérationnelles
et de stockage		 -20 … +65 ºC
10 … 95 % H.r. sans condensation
Interface USB | Pour des mesures en temps réel, transfert de données et charge de la batterie
Protection IP52
Alimentation Batterie LiPo de 3,7 V / 2500 mAh
Chargeur USB / 5 V DC / 500 mA
Autonomie Environ 10 h
Dimensions 165 x 85 x 32 mm
Poids 255 g

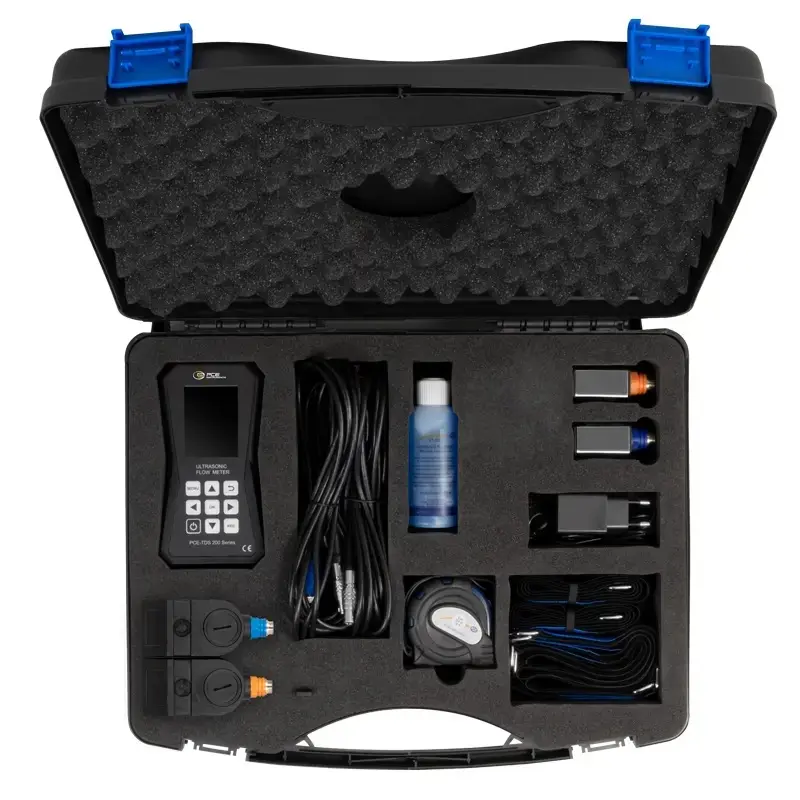

Contenu de livraison

1 x Débitmètre à ultrason
1 x Jeux de capteurs à ultrasons PCE-TDS 200 S SENSOR
1 x Jeux de capteurs à ultrasons PCE-TDS 200 L SENSOR
2 x Câbles de connexion de 5 m
2 x Bandes velcro
1 x Adaptateur secteur
1 x Câble USB-C
1 x Gel de couplage
1 x Mètre ruban
1 x Mallette de transport
1 x Manuel d’utilisation
