Contrôleur de température

Guide d’achat d’un contrôleur de température

La température joue un rôle important dans le bien-être des personnes et dans de nombreux processus biologiques, physiques et chimiques. En outre, la fiabilité de nombreux appareils électroniques n’est garantie que pour certaines plages de la température. Un contrôleur de température permet de contrôler facilement le maintien de la température souhaitée. Certains thermomètres peuvent enregistrer les valeurs de mesure ou les transmettre directement à un appareil de régulation et de contrôle. En fonction de l’utilisation prévue, vous pouvez choisir le contrôleur de température le mieux adapté en termes de design, d’utilisation, de principe de fonctionnement et de précision.

Critères de sélection d’un contrôleur de température

Pour trouver le contrôleur de température le mieux adapté parmi la vaste gamme de thermomètres disponibles, vous pouvez affiner la sélection selon certains critères de base :

Appareil de mesure de la température à indication analogique

Un contrôleur de température à indication analogique peut avoir un design très simple. Tout le monde connaît les thermomètres à liquides qui affichent la température extérieure et la température ambiante, qui prennent la température et qui vérifient la température de l’eau du bain. Ce type de contrôleur de température fonctionne sans piles et montre la température sur une échelle graduée. Lorsque la température augmente, le liquide se dilate et monte le long de l’échelle. Si la température descend, le liquide se contracte et descend le long de l’échelle.

Un autre contrôleur de température analogique utilise la dilatation par température différente de deux métaux distincts. Le changement de longueur avec le changement de la température fait que la bande bimétallique se plie et modifie la position de l’aiguille de l’indicateur analogique.

Appareil de mesure de la température à écran numérique

Un contrôleur de température numérique peut séparer localement le point de mesure de l’écran. Un contrôleur de température numérique peut sauvegarder et traiter facilement les données de mesure. Il existe de nombreux thermomètres numériques auxquels différents capteurs de température peuvent être connectés. D’autre part, les capteurs laser ne sont pas interchangeables.

Or, un contrôleur de température avec capteur laser peut intégrer un capteur interne supplémentaire pour mesurer la température de l’air et une ou plusieurs connexions pour d’autres capteurs de température. Ces capteurs peuvent varier aussi bien dans leur plage de mesure de la température que dans leur taille et leur forme, ou encore dans leur principe de mesure. Les principes de mesure les plus communs des capteurs interchangeables sont les thermocouples et les capteurs de résistance en platine, en particulier PT100 et PT1000. En changeant de capteur, il est possible de vérifier des points de mesure très différents avec le même contrôleur de température.

Un enregistreur de données de la température est en même temps un contrôleur de température numérique. Vous pouvez régler la part d’enregistrement dans le menu de l’appareil ou du logiciel correspondant. Une fois l’enregistrement de la température terminé, vous pourrez télécharger les données du contrôleur de température. Certains enregistreurs de la température de longue durée sont équipés d’entrées analogiques et peuvent être configurés de façon à ce que l’enregistrement des données démarre ou s’arrête uniquement lorsqu’une valeur définie est atteinte. Souvent, le logiciel associé à le contrôleur de température permet de visualiser les données sous forme de tableau ou de graphique.

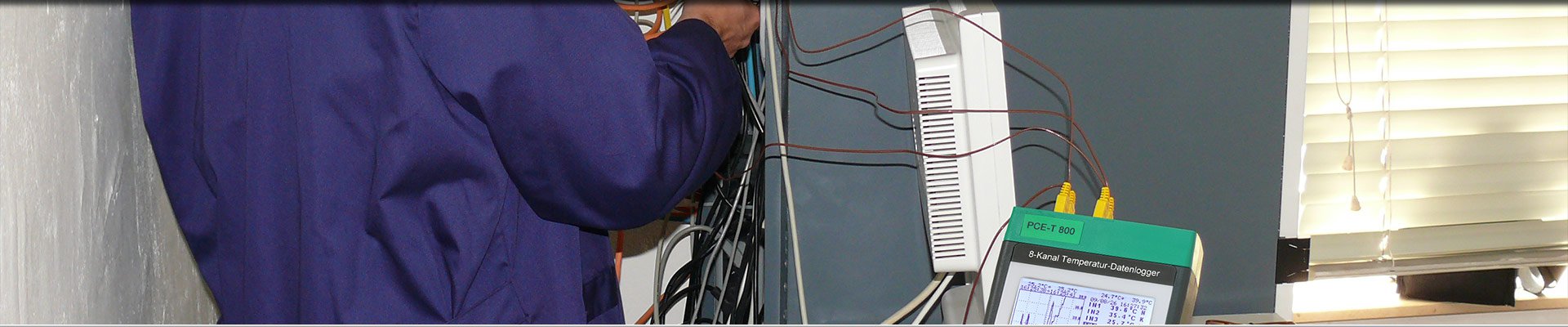

Un contrôleur de température multicanal mesure et sauvegarde les données de plusieurs capteurs. Le contrôleur de température peut être équipé de connexions pour capteurs de la température du même type ou pour différents types de capteurs. Un contrôleur de température multicanal permet de mesurer et d’évaluer simultanément les températures sur plusieurs points d’un processus.

Différents types de capteurs pour le contrôleur de température

Les thermocouples sont formés de deux fils de métaux différents connectés par une extrémité. Si les extrémités non connectées ont une température différente de celle des extrémités connectées, une différence de tension peut être mesurée entre les deux fils. Pour déterminer la température dans l’union des fils à partir de cette différence de tension, il faut connaître la température dans les extrémités libres. Il existe plus de 300 assemblages de matériaux connus pour mesurer la température avec des thermocouples. Certains, adaptés aux mesures industrielles, ont été règlementés dans la norme DIN EN 60584. La tension thermoélectrique de ces combinaisons de matériaux varie considérablement entre 5 mV/°C et 100 mV/°C. Pour simplifier l’utilisation des thermocouples, différents types ont été définis en fonction de leurs propriétés. Les types T, E, J, K et N, ainsi que S/R, B, C et A sont pour les températures particulièrement élevées, même au-dessus de 1000 ºC. La tension mesurée dans le thermocouple doit être linéarisée dans le contrôleur de température avec la courbe caractéristique du thermocouple utilisé. Si un contrôleur de température dispose de connexions pour les prises normalisées d’un type de thermocouple défini, ces thermocouples peuvent être directement connectés et utilisés avec ce connecteur. Si vous avez besoin de rallonges pour atteindre le point de mesure, veillez à ce qu’elles correspondent au type de thermocouple.

Exemples de mesure de la température dans différents domaines
