Référence: PCE-RT 2300-ICA

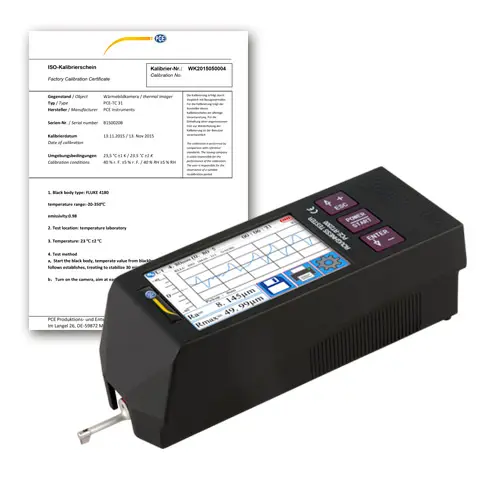

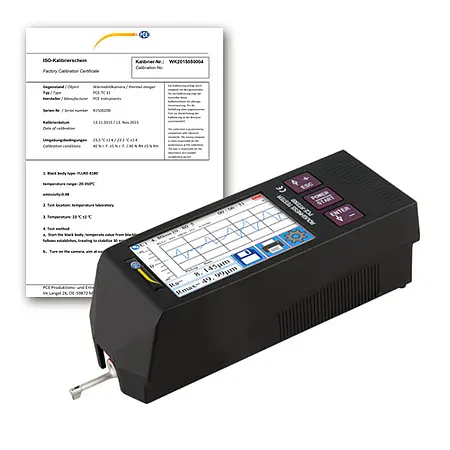

Appareil pour le contrôle de l'état de surface PCE-RT 2300 avec certificat ISO

Question sur cet article

Délai de livraison: 5-7 jours ouvrés

Description

Appareil pour le contrôle de l'état de surface portable / Pour déterminer les paramètres de rugosité : Ra, Rz, Rq, Rt, etc. / Capteur externe / Écran tactile / Interface / Avec certificat d'étalonnage

L'appareil pour le contrôle de l'état de surface PCE-RT 2300 s'utilise pour mesurer la rugosité des surfaces. L'appareil pour le controle de l'etat de surface dispose d'un capteur externe, qui permet de déterminer la rugosité superficielle dans des profils petits ou étroits. Les valeurs de mesure peuvent être lues sur le grand écran de l'appareil pour le contrôle de l'état de surface, qui permet aussi de manier l'appareil. L'appareil pour le contrôle de l'état de surface est alimenté par une batterie interne. La batterie se charge via un adaptateur réseau USB conventionnel.

Le capteur externe est connecté par câble à l'unité centrale de l'appareil pour le contrôle de l'état de surface. Le capteur externe intègre un palpeur avec une pointe diamant, qui exerce une pression maximum de 4 mN sur la surface sur laquelle est mesurée la rugosité. L'appareil pour le contrôle de l'état de surface mesure conformément aux standards de rugosité valides ISO, ANSI et JIS.

Caractéristiques

- Écran tactile
- Mesure de tous les paramètres de rugosité
- Alimenté par batterie et secteur
- Réglage de différents filtres
- Pointe diamant
- Capteur externe
- Certificat d'étalonnage ISO inclus

Spécifications

Plage de mesure	320 µm
Précision	±10 %
Répétabilité	±7 %
Résolution	±40 µm ±80 µm ±160 µm	0,004 µm 0,008 µm 0,02 µm
Paramètres	Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Standards	ISO4287, ANSI b46.1, DIN4768, JISb601
Graphiques	Profil primaire (rugosité + ondulation) Profil de rugosité (rugosité) Courbes de charges
Filtres	RC, PC-RC, Gaus, D-P
Longueur d'onde limite (Cut-Off)	0,25 mm, 0,8 mm, 2,5 mm
Nombre de parcours de mesure	1 ... 5 * parcours de mesure max. 17,5 mm
Capteur	Pointe diamant de 90°, 5 µm
Force de pression du capteur	< 4 mN
Vitesse de palpage	0,25 mm: 0,135 mm/s 0,8 mm: 0,5 mm/s 2,5 mm: 1 mm/s
Écran	LCD de 3,5", tactile
Alimentation	Batterie Li-Ion de 3,7 V
Chargeur USB	5 V / 800 mA
Autonomie	50 h
Conditions opérationnelles	-20 ... 40 °C / max. 90 % H.r.
Conditions de stockage	-40 ... 60 °C / max. 90 % H.r.
Dimensions	Unité principale Palpeur	158 x 55 x 52 mm 115 x 23 x 27 mm
Poids	500 g

Contenu de livraison

1 x Appareil pour le contrôle de l'état de surface
1 x Micro palpeur (capteur)
1 x Palpeur amovible
2 x Câbles de connexion pour le palpeur
1 x Chargeur
1 x Câble interface
1 x Mallette de transporte
1 x Manuel d'utilisation
1 x Certificat d'étalonnage ISO
