Analyseur triphasé PCE-PA 8000

Analyseur triphasé PCE-PA 8000 [zoom]
Analyseur triphasé PCE-PA 8000

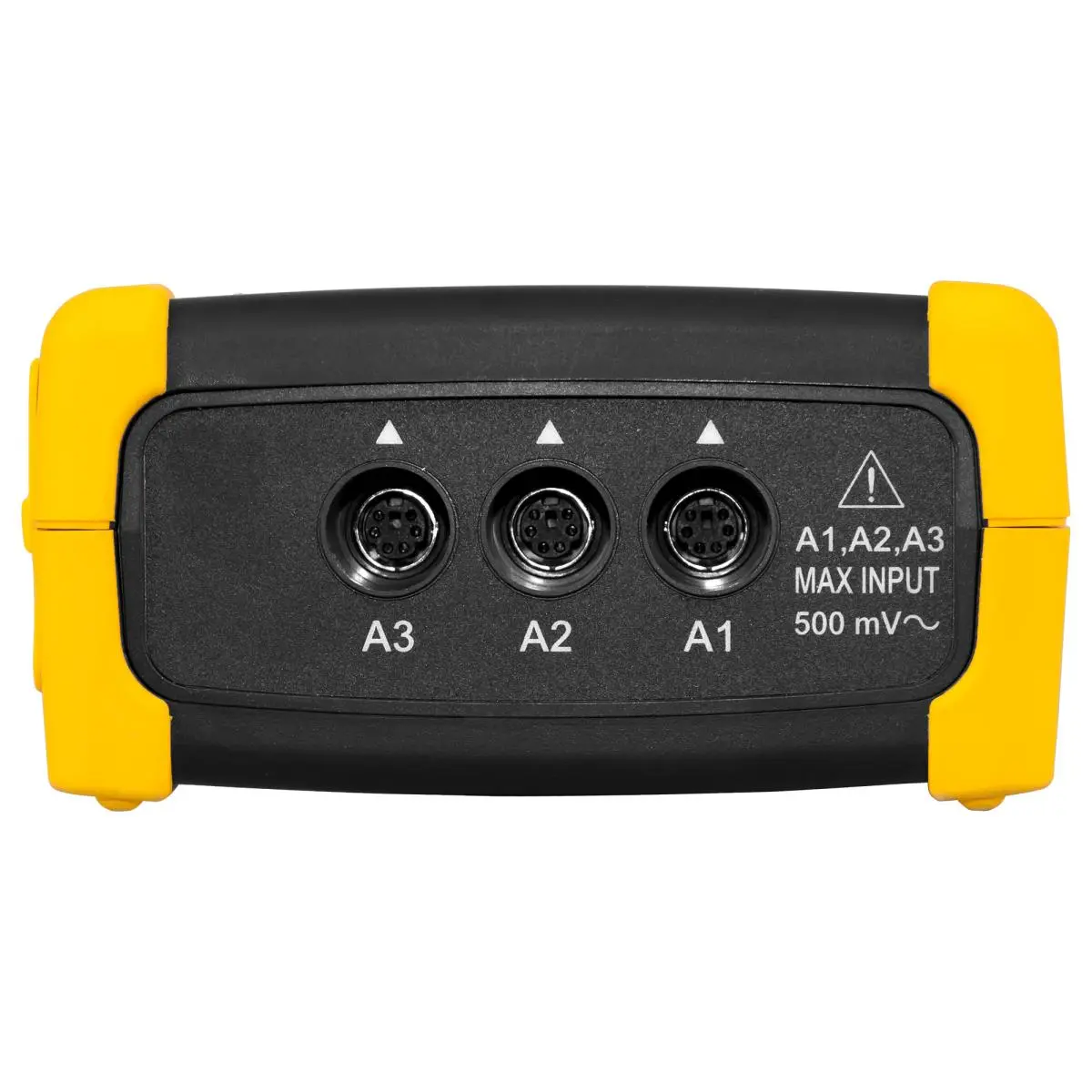

Analyseur triphasé Connexion du capteur
Analyseur triphasé Capteur
Analyseur triphasé Ecran

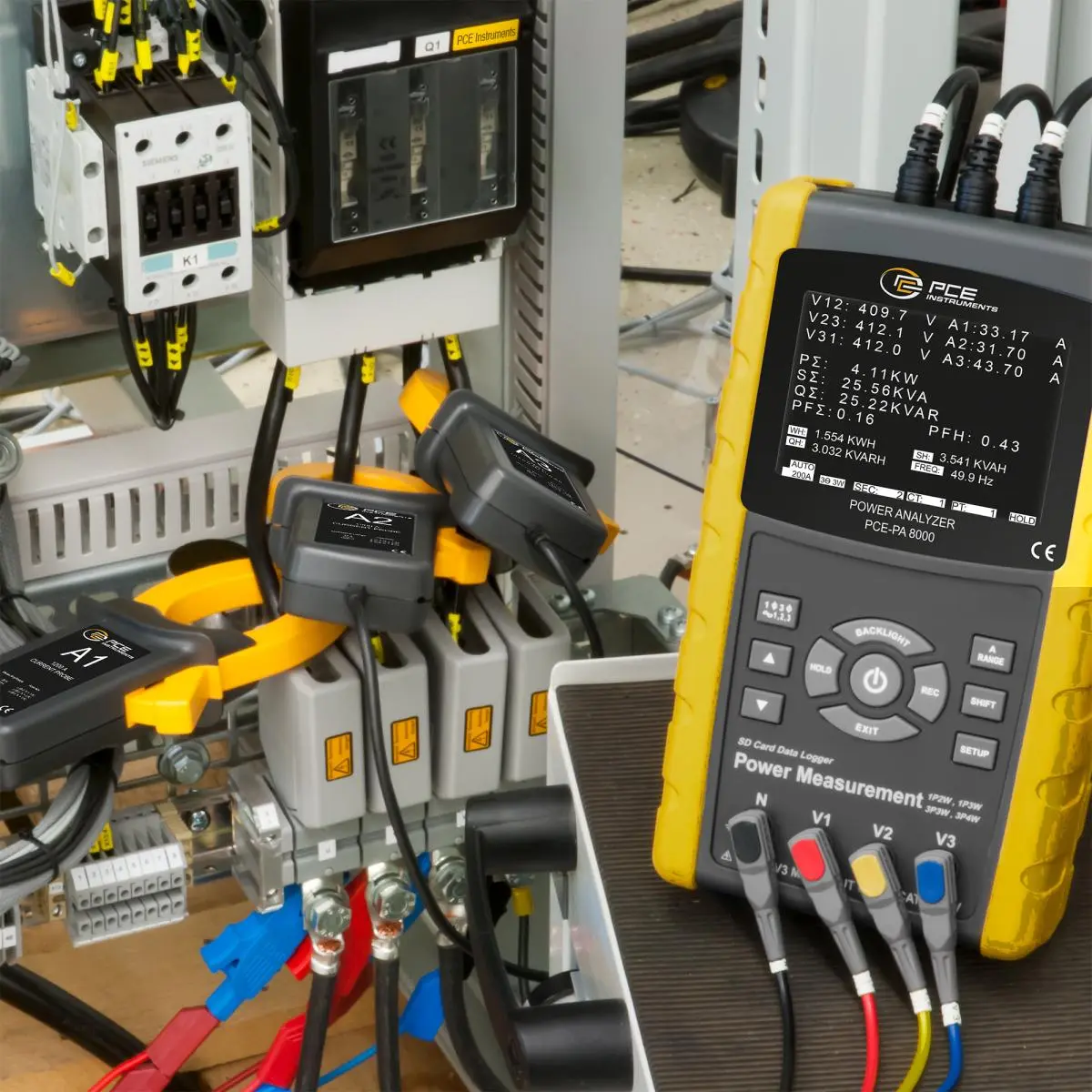

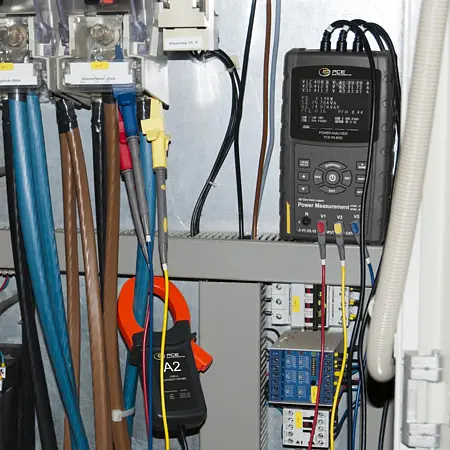

Analyseur triphasé Image d'utilisation
Analyseur triphasé Contenu de livraison

Analyseur triphasé PCE-PA 8000

Référence: PCE-PA 8000
GTIN (EAN): 4250348707109
1.624,90 €
1.949,88 €
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
:
4250348707109
PCE-PA 8000
Délai de livraison:1-2 jours ouvrés

Accessoires

Description

Analyseur triphasé triphasée / Mesure d'énergie / Avec 3 pinces de courant de 1200 A / Registre de données sur carte mémoire SD
L’analyseur triphasé permet de mesurer et d’enregistrer la puissance de réseaux monophasés et triphasés. Avec cet analyseur triphase vous pouvez réaliser des mesures prolongées avec une fréquence d’échantillonnage de 1 seconde. En plus, il est aussi possible d’enregistrer les données directement sur une carte mémoire SD (fichier en format *.xls) avec une fréquence d’enregistrement réglable entre 2 et 7200 secondes. Cela vous permet d’analyser à postériori les valeurs sur ordinateur. L’analyseur triphasé dispose en plus d’une interface RS-232 pour transmettre les valeurs directement au PC en temps réel. Pour cela nous vous proposons le logiciel et le câble de données en option.

L’analyseur triphasé mesure aussi d’autres paramètres comme le facteur de puissance, l’angle de phase et la fréquence. Il est livré avec 3 pinces de courant de 1200 A. Les pinces ont une ouverture de 50 mm. Le grand écran LCD permet d’afficher une multitude de valeurs de mesure. Grâce à cela l’utilisateur aura un aperçu général des différentes valeurs mesurées. Il y a également la possibilité d’obtenir pour cet analyseur triphasé un certificat d’étalonnage ISO.

Caractéristiques

- Grandeurs électriques mesurables :
- Tension AC jusqu’à 600 V
- Courant AC jusqu’à 1200 A
- Puissance active, apparente et réactive
- Energie active, apparente et réactive
- Facteur de puissance
- Angle de phase
- Fréquence
- Branchement : 1P/2W, 1P/3W, 3P/3W, 3P/4W
- Carte SD incluse pour enregistrement (format *.xls)
- Aucun logiciel de traitement requis
- Fréquence d’enregistrement réglable
- Possibilité de transfert en temps réel avec logiciel en option
- Optionnel : Certificat d’étalonnage ISO

Spécifications

Tension AC
Plage de mesure jusqu'à  10 ... 600 V
Résolution  0,1 V
Précision  ±(0,5 % + 0,5 V)
Surcharge  720 V RMS

Courant AC
Plage de mesure jusqu'à  0,2 ... 10 A
Résolution  0,001 A
Précision  ±(0,5 % + 1 A)
Surcharge  1300 A avec pince ampèremétrique
Plage de fréquence  40 ... 1000 Hz

Courant AC
Plage de mesure jusqu'à  10 ... 20 A
Résolution  0,01 A
Précision  ±(0,5 % + 1 A)
Plage de fréquence  40 ... 1000 Hz

Courant AC
Plage de mesure jusqu'à  0,2 ... 100 A
Résolution  0,01 A
Précision  ±(0,5 % + 5 A)
Plage de fréquence  40 ... 1000 Hz

Courant AC
Plage de mesure jusqu'à  100 ... 200 A
Résolution  0,1 mA
Précision  ±(0,5 % + 5 A)
Plage de fréquence  40 ... 1000 Hz

Courant AC
Plage de mesure jusqu'à  0,2 ... 1000 A
Résolution  0,1 mA
Précision  ±(0,5 % + 5 A)
Plage de fréquence  40 ... 1000 Hz

Courant AC
Plage de mesure jusqu'à  1000 ... 1200 A
Résolution  1 A
Précision  ±(0,5 % +5 A)
Plage de fréquence  40 ... 1000 Hz

Puissance active
Plage de mesure jusqu'à  0 ... 9,999 kW
Résolution  0,001 kW
Précision  ±(1 % +0,008 kW)

Puissance active
Plage de mesure jusqu'à.  10 kW
Plage de mesure de.  99,99 kW
Résolution  0,01 kW
Précision  ±(1 % +0,08 kW)

Puissance active
Plage de mesure jusqu'à  100 ... 999,9 kW
Résolution  0,1 kW
Précision  ±(1 % +0,8 kW)

Puissance active
Plage de mesure jusqu'à  1 ... 9,999 MW
Résolution  0,001 MW
Précision  ±(1 % +0,008 MW)

Puissance réactive
Plage de mesure jusqu'à  0 ... 9,99 kVAR
Résolution  0,001 kVAR
Précision  ±(1 % +0,008 kVAR)

Puissance réactive
Plage de mesure jusqu'à  10 ... 99,9 kVAR
Résolution  0,01 kVAR
Précision  ±(1 % +0,08 kVAR)

Puissance réactive
Plage de mesure jusqu'à  100 ... 999,9 kVAR
Résolution  0,1 kVAR
Précision  ±(1 % +0,8 kVAR)

Puissance réactive
Plage de mesure jusqu'à  1 ... 9,9 MVAR
Résolution  0,001 MVAR
Précision  ±(1 % +0,008 MVAR)

Angle de phase
Plage de mesure jusqu'à  -180 ... +180 °
Résolution  0,1 °
Précision  ±1 °

Puissance apparente
Plage de mesure jusqu'à  0 ... 9,9 kVA
Résolution  0,001 kVA
Précision  ±(1 % +0,008 kVA)

Puissance apparente
Plage de mesure jusqu'à  10 ... 99,99 kVA
Résolution  0,01 kVA
Précision  ±(1 % +0,08 kVA)

Puissance apparente
Plage de mesure jusqu'à  100 ... 999,9 kVA
Résolution  0,1 kVA
Précision  ±(1 % +0,8 kVA)

Puissance apparente
Plage de mesure jusqu'à  1 ... 9,99 MVA
Résolution  0,001 MVA
Précision  ±(1 % +0,008 MVA)

Facteur de puissance
Plage de mesure jusqu'à  0 ... 1
Résolution  0,01
Précision  ±0,04

Énergie active
Plage de mesure jusqu'à  0 ... 9,9 kWh
Résolution  0,001 kWh
Précision  ±(1 % +0,008 kWh)

Énergie active
Plage de mesure jusqu'à  10 ... 99,9 kWh
Résolution  0,01 kWh
Précision  ±(1 % +0,08 kWh)

Énergie active
Plage de mesure jusqu'à  100 ... 999,9 kWh
Résolution  0,1 kWh
Précision  ±(1 % +0,8 kWh)

Énergie active
Plage de mesure jusqu'à  1 ... 9,99 MWh
Résolution  0,001 MWh
Précision  ±(1 % +0,008 MWh)

Énergie apparente
Plage de mesure jusqu'à  0 ... 9,9 kVAh
Résolution  0,001 kVAh
Précision  ±(1 % +0,008 kVAh)

Énergie apparente
Plage de mesure jusqu'à  10 ... 99,9 kVAh
Résolution  0,01 kVAh
Précision  ±(1 % +0,08 kVAh)

Énergie apparente
Plage de mesure jusqu'à  100 ... 999,9 kVAh
Résolution  0,1 kVAh
Précision  ±(1 % +0,8 kVAh)

Énergie apparente
Plage de mesure jusqu'à  1 ... 9,9 MVAh
Résolution  0,001 MVAh
Précision  ±(1% +0,008 KVAH)

Énergie réactive
Plage de mesure jusqu'à  0 ... 9,9 kVARh
Résolution  0,001 kVARh
Précision  ±(1% +0,008 KVARh)

Énergie réactive
Plage de mesure jusqu'à  10 ... 99,9 kVARh
Résolution  0,01 kVARh
Précision  ± (1% + 0,08 KVARh)

Énergie réactive
Plage de mesure jusqu'à  100 ... 999,9 kVARh
Résolution  0,1 kVARh
Précision  ±(1% +0,8 KVARh)

Énergie réactive
Plage de mesure jusqu'à  1 ... 9,99 MVARh
Résolution  0,001 MVARh
Précision  ±(1% +0,008 KVARH)

Fréquence
Plage de mesure jusqu'à  45 ... 65 Hz
Résolution  0,1 Hz
Précision  0,1 Hz

Caractéristiques techniques générales
Fonctions de mesure  HOLD
Type d'écran  LCD avec éclairage
Taille de l'écran  3,7 pouces
Support de stockage  Carte SD
Capacité de stockage  2 GB
Intervalle de stockage de  2 s
Intervalle d'enregistrement jusqu'à  120 min.
Interface  USB, RS232
Norme(s)  IEC 1010
Dispositif de mesure de la consommation de courant  300 mA DC
Consommation de courant Pince de courant  34 mA DC
Diamètre maximal de la conduite  50 mm
Normes de sécurité  CAT III 600 V
Protection contre les surcharges  Tension AC 720 V / courant AC 1300 A
Dimensions  Pince de courant : 210 x 85 x 33 mm
Sélection de la plage de mesure multiple  Automatique, Manuell
Langage du menu  Anglais (US), Anglais (GB)
Classe de protection  IP21
Alimentation électrique  9 V
Type de connecteur  Appareil - Fiche euro
Batterie  8 x 1,5 V Piles AA (1,5V) , Alcaline-Manganèse
Capacité de la batterie  3000 mAh
Conditions de fonctionnement  0 ... 50 °C , 0 ... 80 % H.r.
Conditions de stockage  0 ... 50 °C , 0 ... 80 % H.r.
Dimensions ( L x L x H )  225 x 125 x 64 mm
Weight  811,5 g

Contenu de livraison

1 x Analyseur triphasé
3 x Pinces de courant de 1200 A
4 x Pointe de touche avec câble
4 x Pinces crocodile
1 x Carte mémoire SD
1 x Adaptateur secteur
8 x Piles de 1,5 V type AA
1 x Sacoche de transport
1 x Manuel d’utilisation
