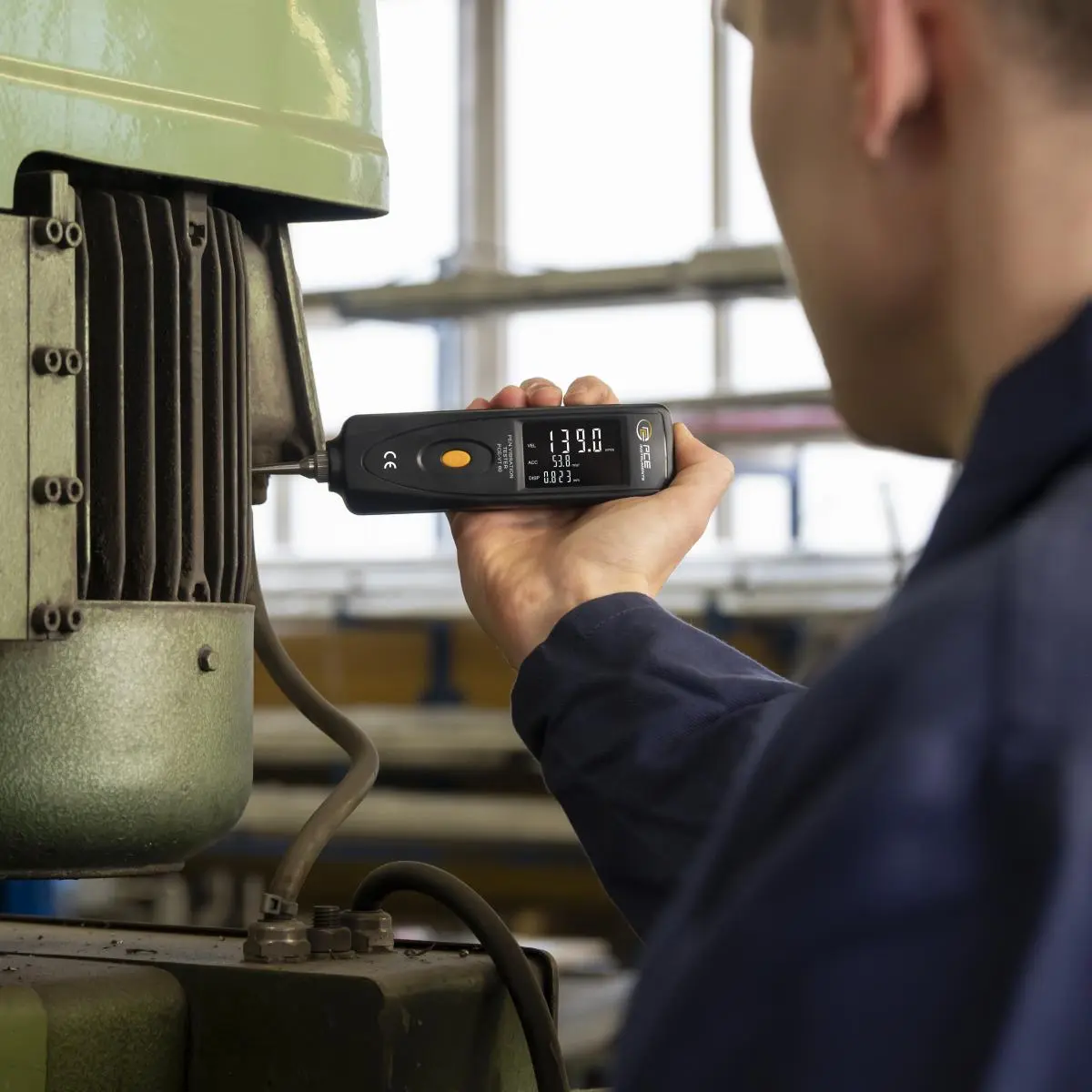

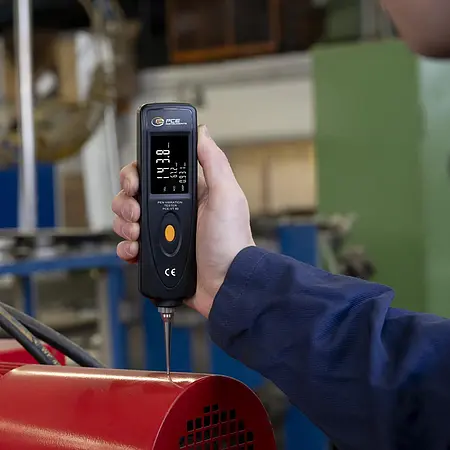

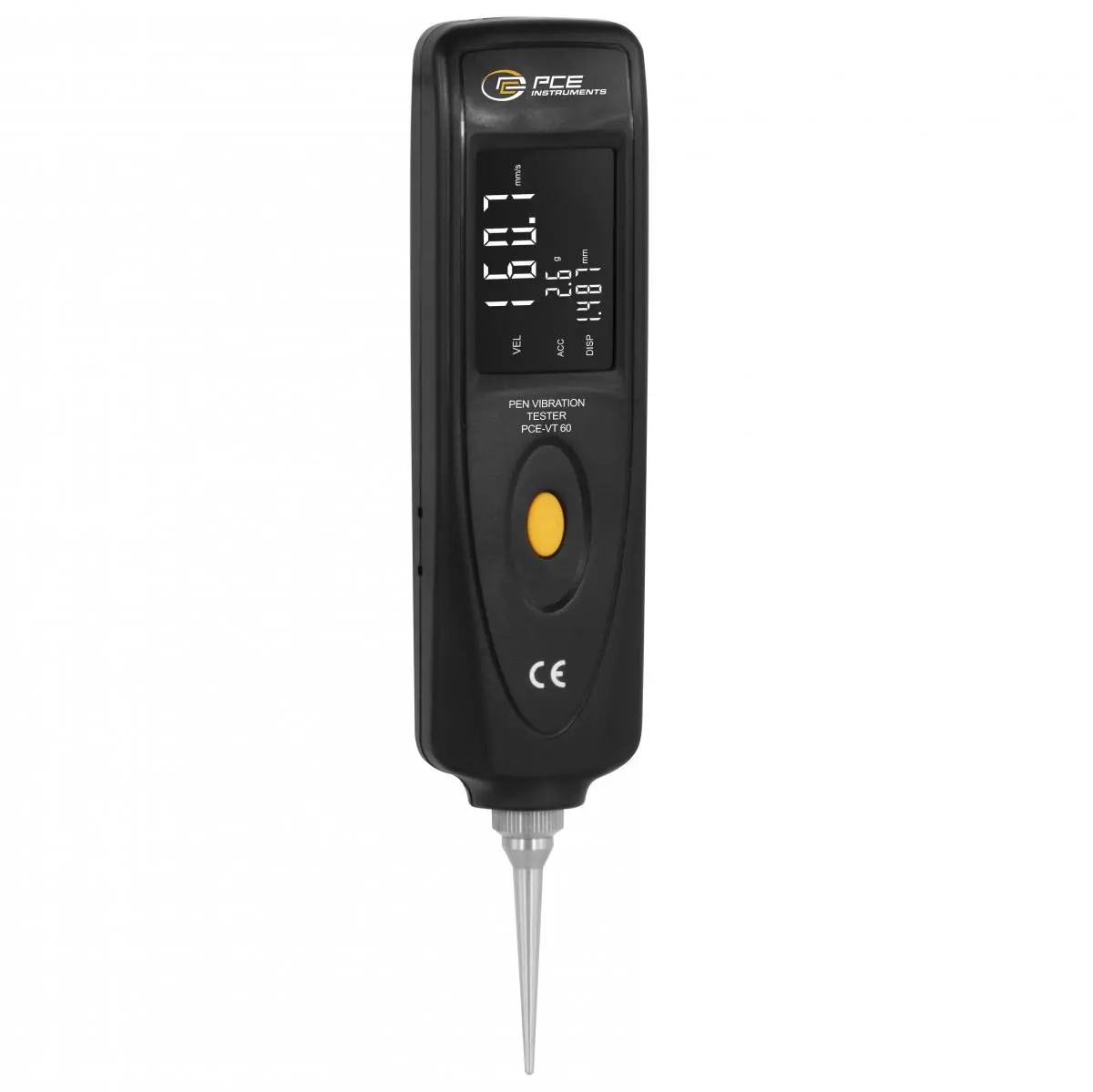

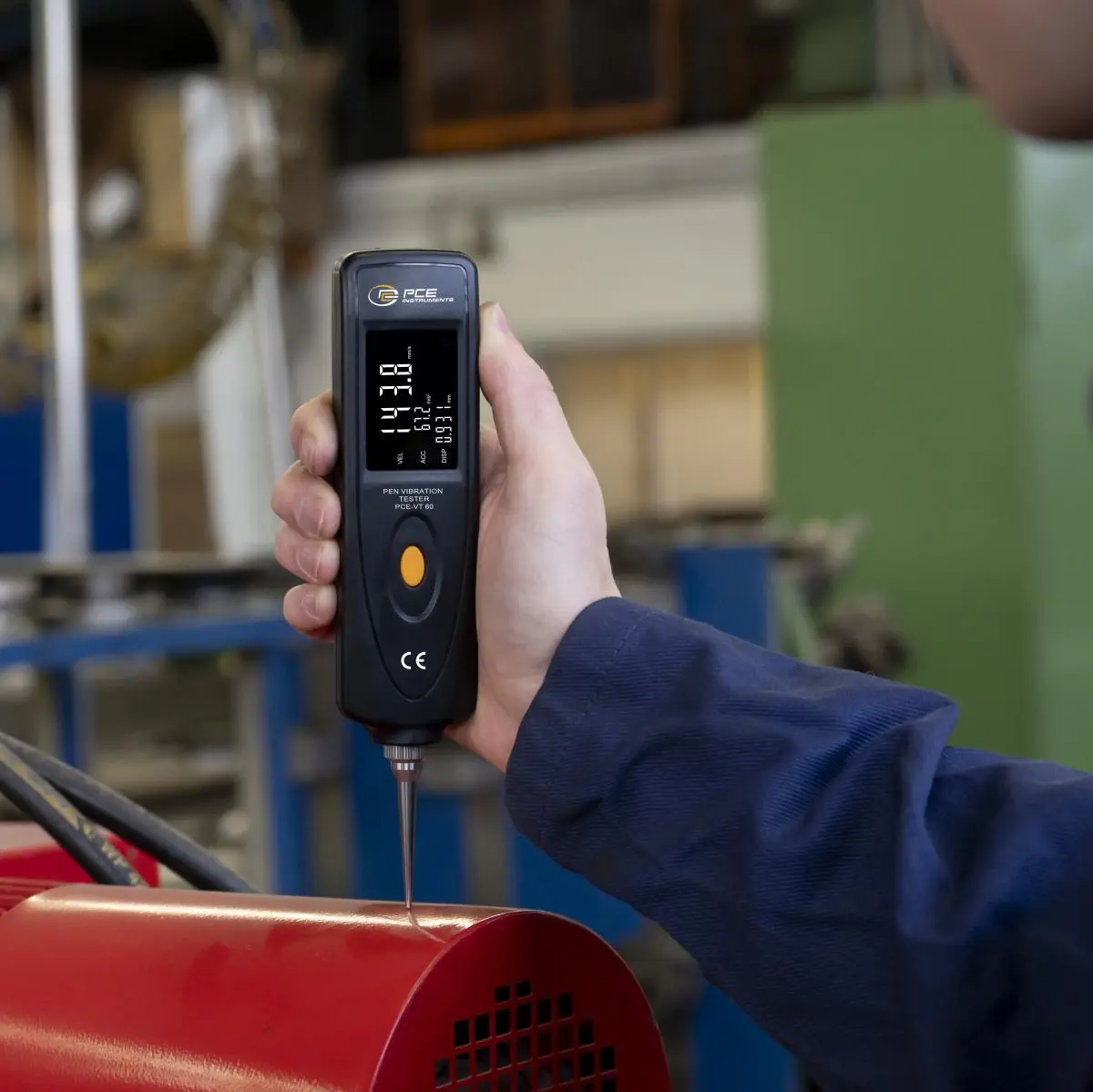

L'analyseur de vibration est un instrument portable destiné à l'analyse des vibrations et à la surveillance des machines dans les environnements industriels, de production et de maintenance. Il est particulièrement adapté aux machines rotatives telles que les moteurs, les pompes, les engrenages ou les ventilateurs, permettant de détecter rapidement les déséquilibres, les désalignements ou les problèmes au niveau des roulements. Grâce à sa conception portable, il peut être utilisé directement sur site pour le contrôle qualité, la mise en service ou la maintenance prédictive.
L'analyseur de vibration mesure les trois paramètres de vibration les plus importants (accélération, vitesse et déplacement) et les affiche simultanément à l'écran. Les plages de fréquence vont de 10 Hz à 10 kHz pour l'accélération et de 10 Hz à 1 kHz pour la vitesse et le déplacement. Ces plages permettent d'effectuer des mesures précises aussi bien sur les vibrations à haute fréquence, telles que celles produites par les engrenages, que sur les mouvements à basse fréquence des machines à rotation lente.

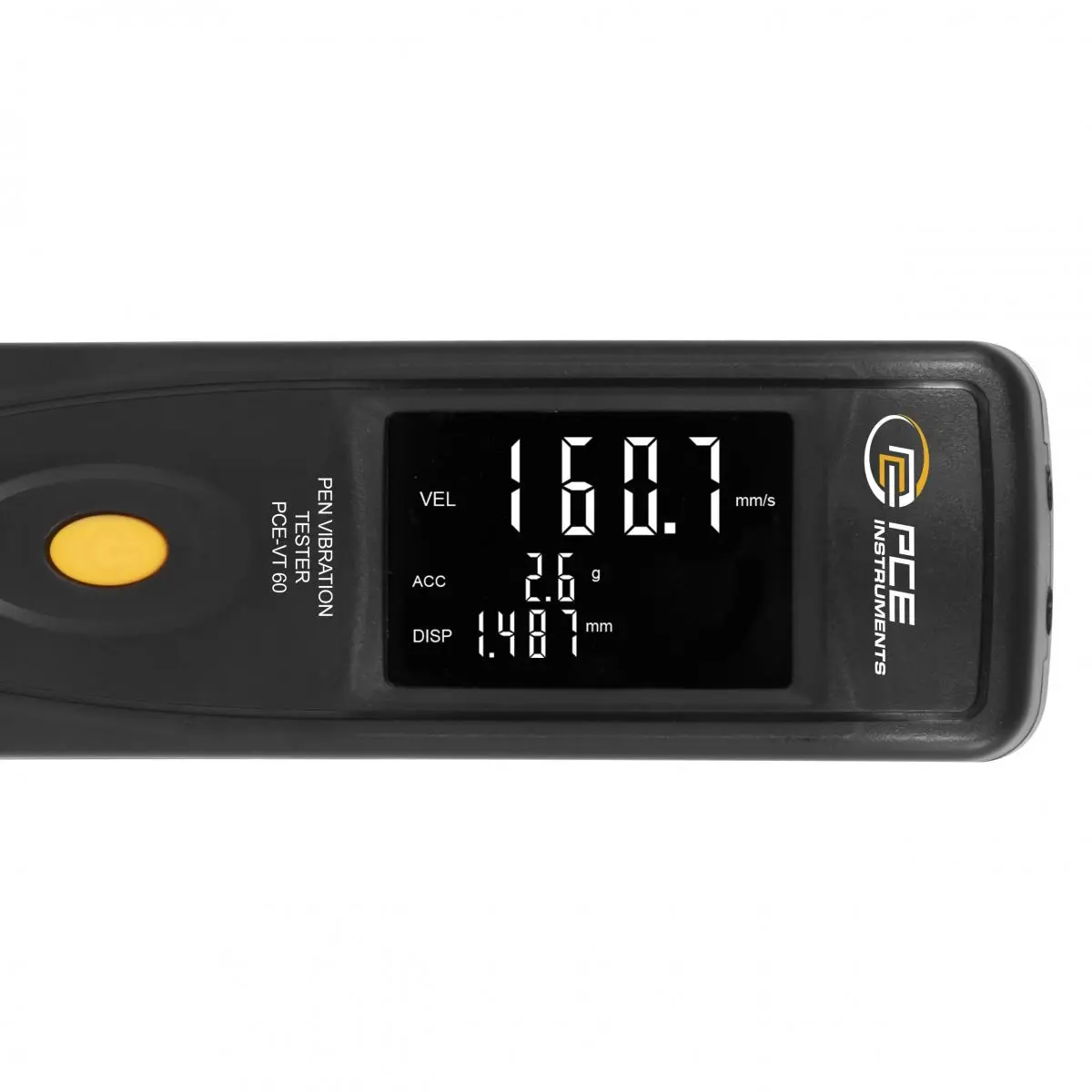

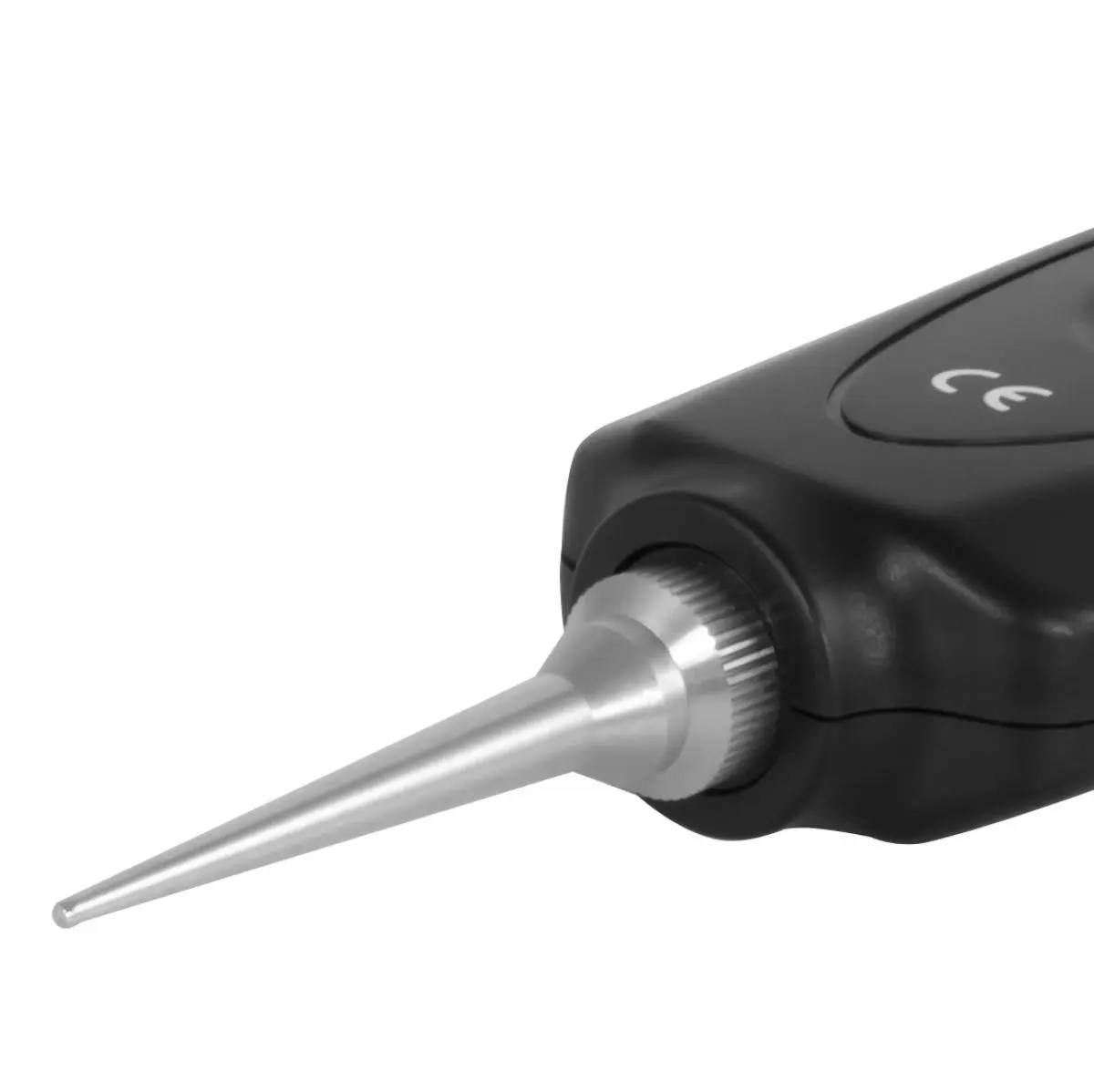

Techniquement, l'analyseur de vibration est basé sur un capteur d'accélération piézoélectrique, qui garantit une grande précision de mesure, une excellente répétabilité et une large gamme de fréquences. Les valeurs mesurées sont affichées sur un écran LCD à 4 chiffres de 2 pouces, compatible avec les unités métriques et impériales. Des fonctions pratiques telles que MAX-Hold permettent d'enregistrer la valeur maximale mesurée. Grâce à sa conception robuste, son faible poids (123 g), ses dimensions compactes et sa batterie rechargeable, l'analyseur de vibration est particulièrement mobile et facile à utiliser.
L'analyseur de vibration convient à une utilisation dans la maintenance industrielle, pour les techniciens de service, les ingénieurs en machinerie et les services d'assurance qualité qui ont besoin de surveiller l'état des équipements. Il peut également être utilisé dans la formation technique ou dans les laboratoires pour démontrer les phénomènes vibratoires et leurs effets. L'analyseur de vibration permet d'évaluer avec précision l'état des machines, de réduire les risques de défaillance et de prolonger la durée de vie des composants critiques
| Accélération | |
| Plage de mesure | 0,1 ... 300 m/s² |
| Résolution | 0,1 m/s² |
| Précision | ±(10 % de la valeur + 0,2 m/s²) |
| Plage de fréquence | 10 Hz ... 10 kHz |
| Accélération | |
| Plage de mesure | 0,1 ... 985 ft/s² |
| Résolution | 0,1 ft/s² |
| Précision | ±(10 % de la valeur + 0,2 /s²) |
| Vitesse | |
| Plage de mesure | 0,1 ... 300 mm/s |
| Résolution | 0,01 mm/s |
| Précision | ±(10 % de la valeur + 0,2 mm/s) |
| Plage de fréquence | 10 Hz ... 1 kHz |
| Vitesse | |
| Plage de mesure | 0 ... 13 pouces/s |
| Résolution | 0,01 pouces/s |
| Précision | ±(10 % de la valeur + 0,2 pouce/s) |
| Chemin | |
| Plage de mesure | 0,001 ... 3 mm |
| Résolution | 0,001 mm |
| Précision | ±(10 % de la valeur + 0,2 mm) |
| Plage de fréquence | 10 Hz ... 1 kHz |
| Chemin | |
| Plage de mesure | 0,04 ... 120 mils |
| Résolution | 0,001 mils |
| Précision | ±(10 % de la valeur + 0,2 mil) |
| Caractéristiques techniques générales | |
| Fonctions de mesure | MAX-Hold |
| Type d'écran | LCD |
| Taille de l'écran | 2 pouces |
| Interface | RS232 |
| Norme(s) | ISO 2954 |
| Capteur | Piézoélectrique |
| Langage du menu | Anglais (US), Anglais (GB) |
| Classe de protection (appareil) | IP20 |
| Alimentation électrique | 100 ... 240 V AC | 50/60 Hz |
| Type de connecteur | Appareil - Fiche euro |
| Batterie | 1 x 3,7 V interne , Batterie au lithium-ion |
| Capacité de la batterie | 1000 mAh |
| Conditions de fonctionnement | 0 ... 50 °C , 0 ... 95 % H.r. |
| Conditions de stockage | 0 ... 50 °C , 0 ... 95 % H.r. |
| Dimensions ( L x L x H ) | 158 x 43 x 22 mm |
| Poids | 123 g |
