215,90 €
Analyseur de vibration pour mesurer les vibrations dans les machines / Évaluation directe conforme à DIN ISO 10816 / Différents modes de mesure / Analyse FFT en temps réel / Fichier de configuration pour mesures personnalisées

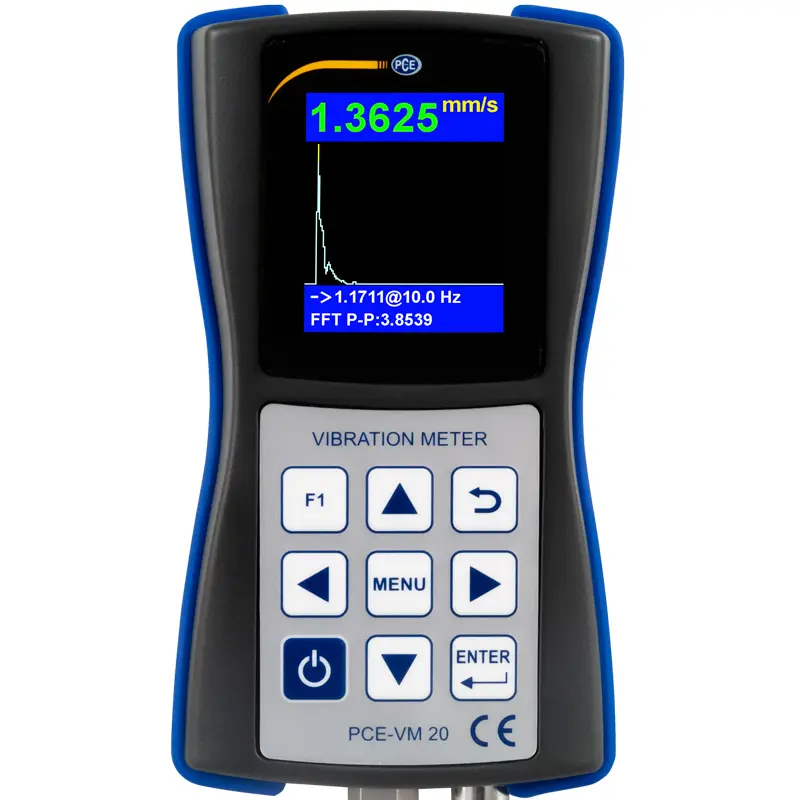

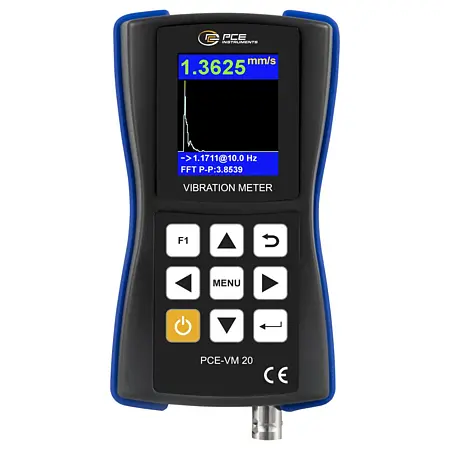

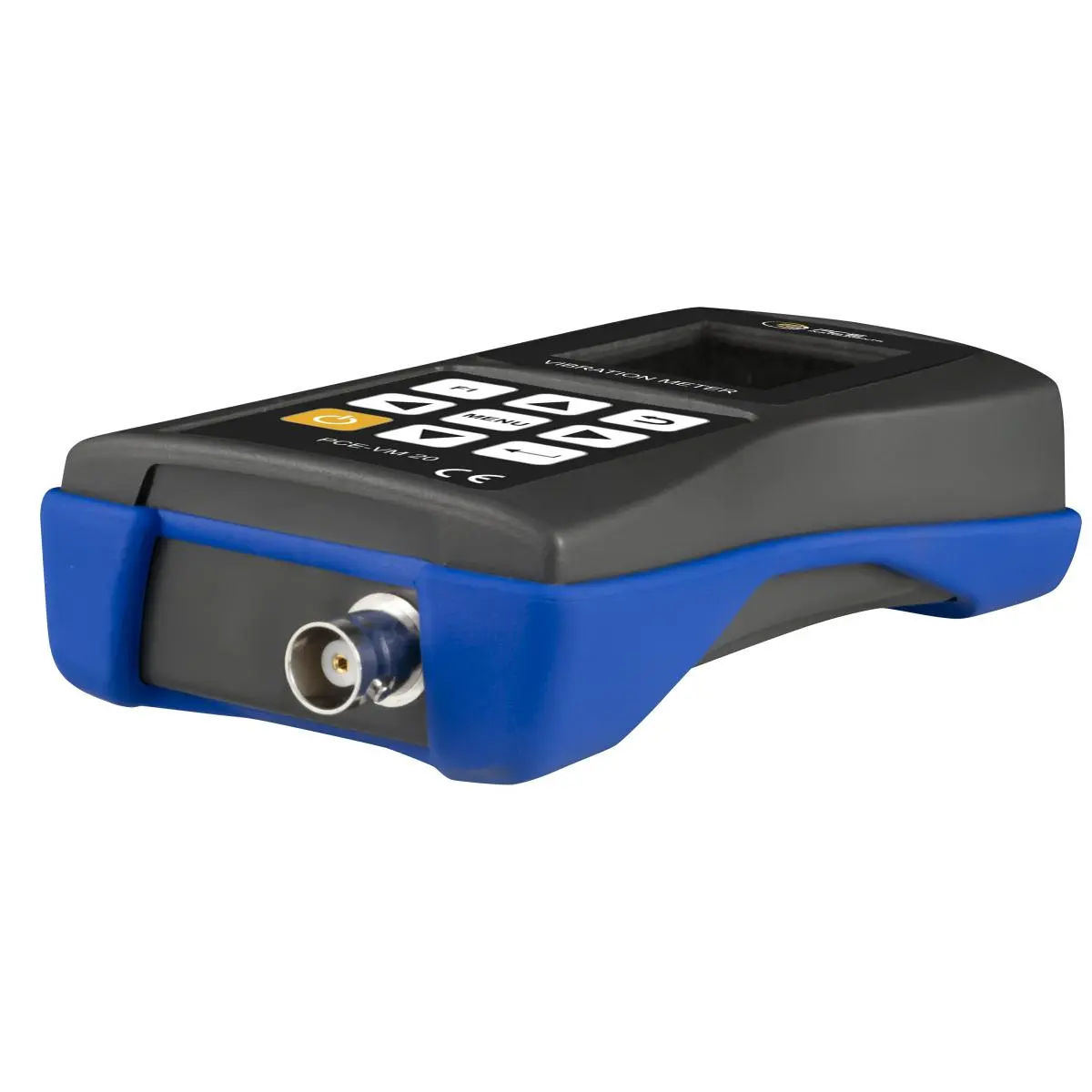

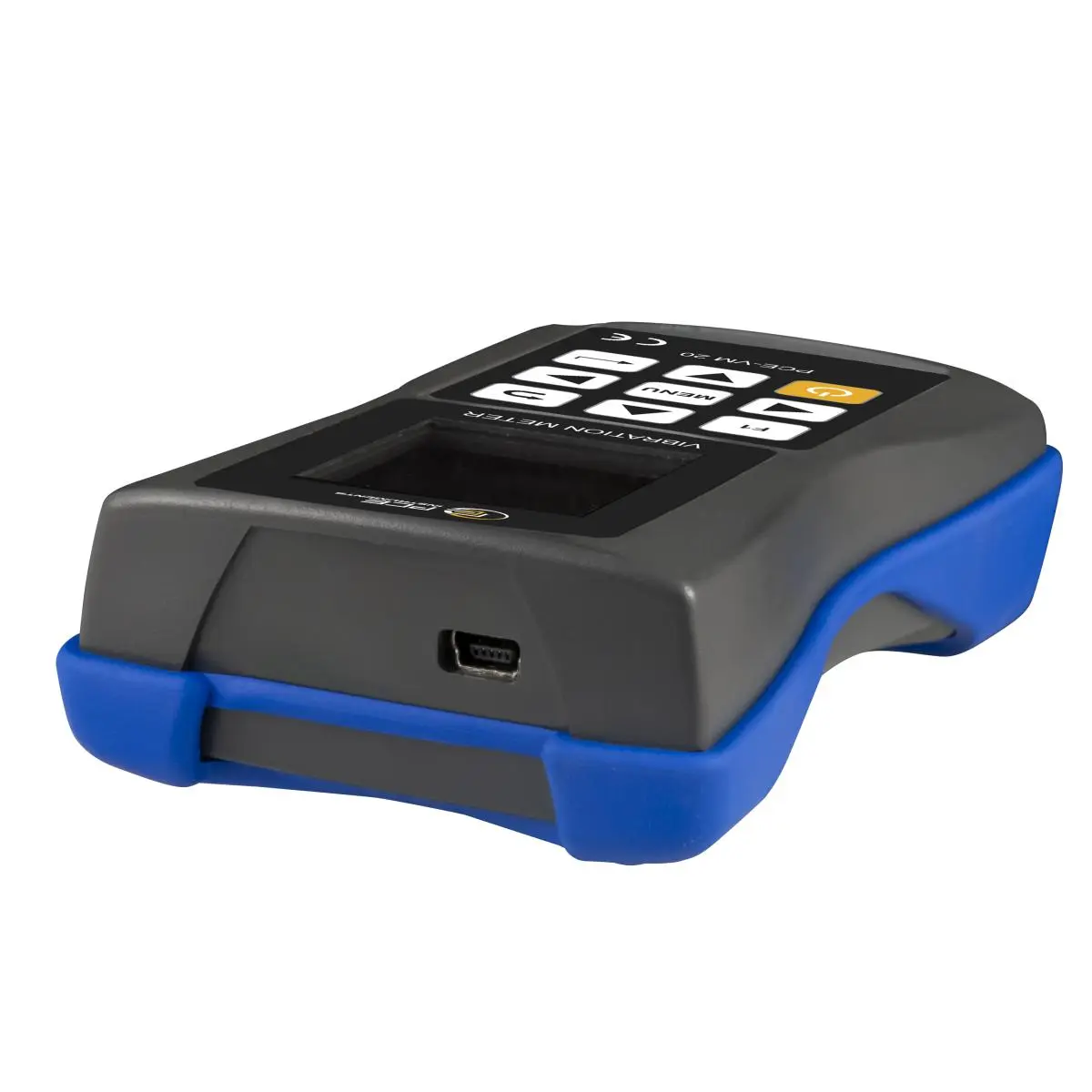

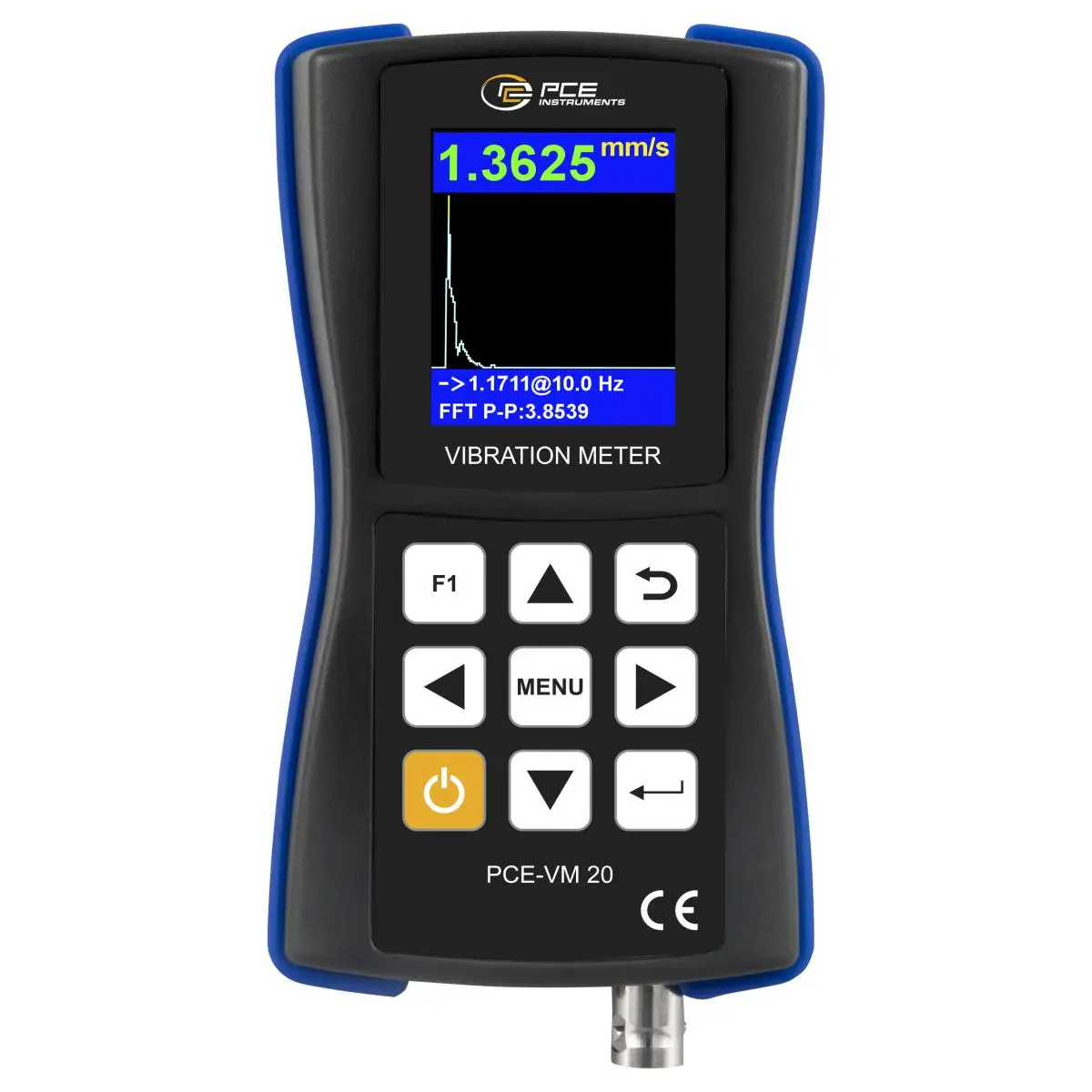

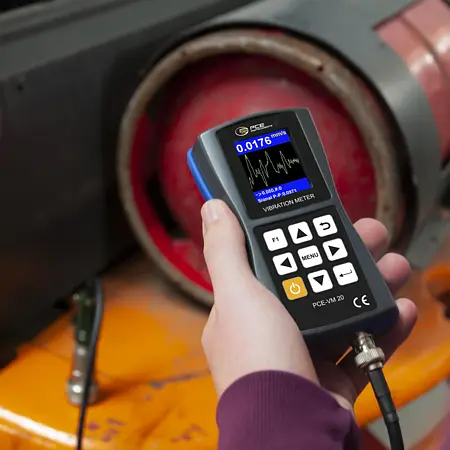

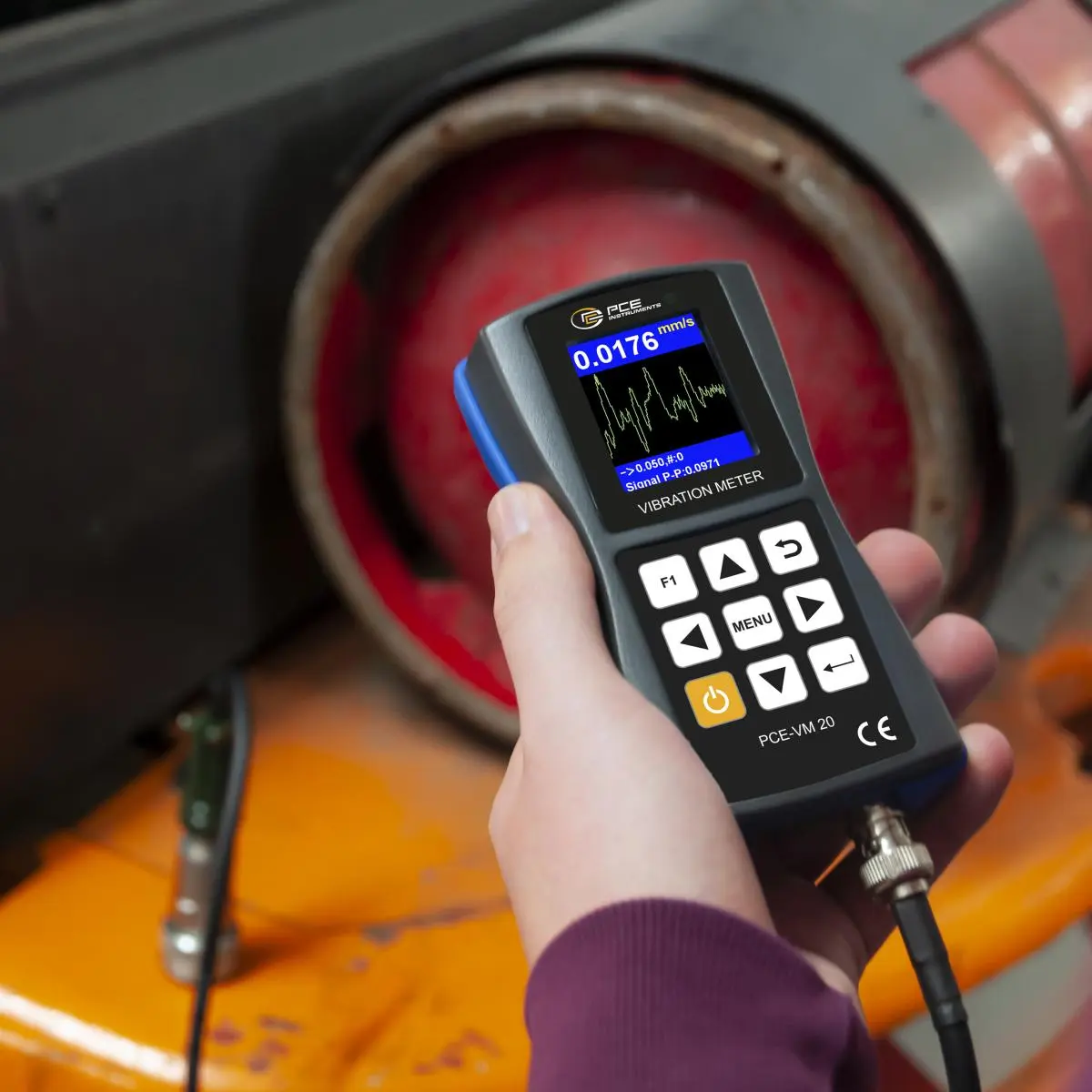

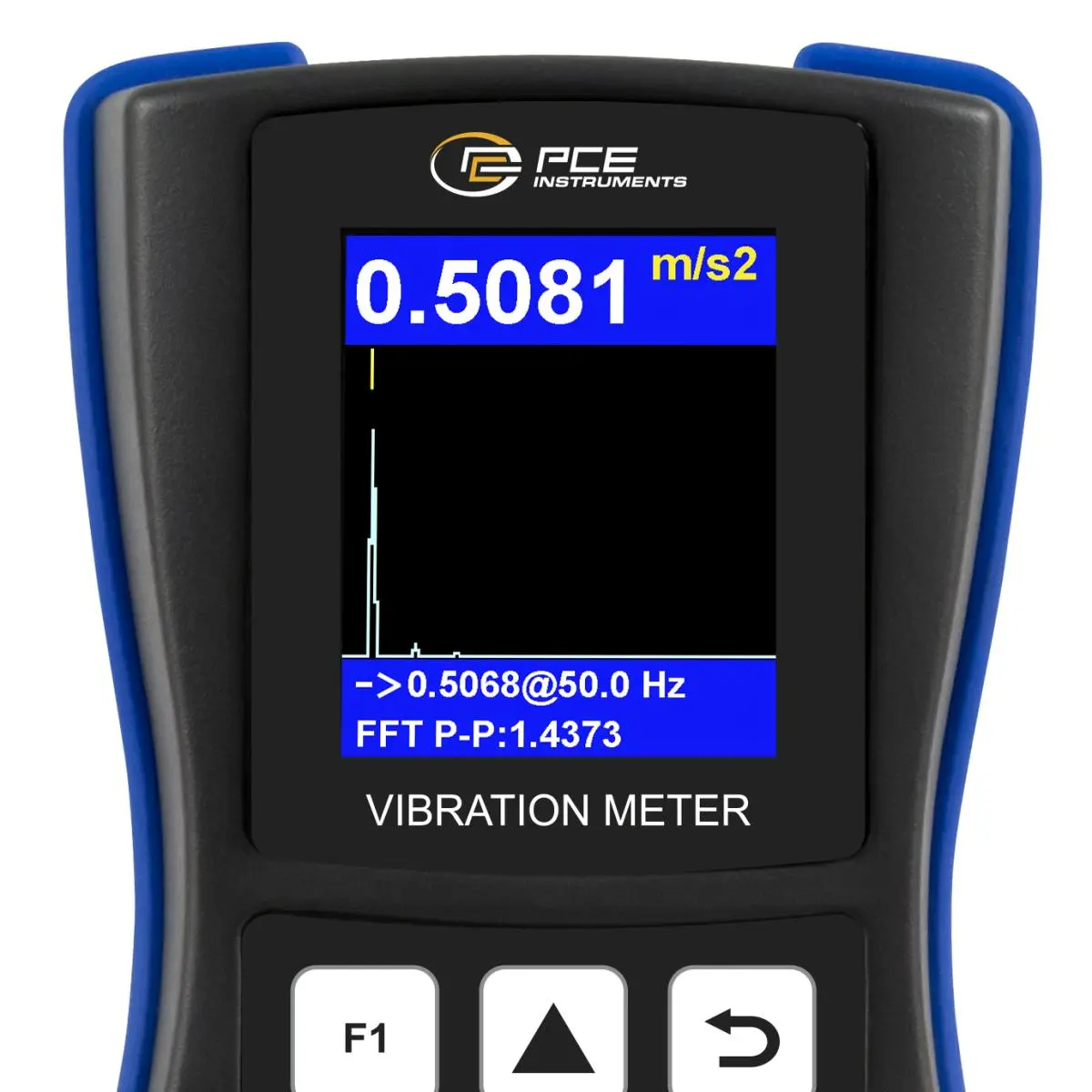

L'analyseur de vibration PCE-VM 20 est un appareil compact pour l'évaluation directe du comportement vibratoire d'une machine. L'analyseur de vibration mesure plusieurs paramètres de vibration : accélération, vitesse et déplacement. Grâce à l'analyse FFT en temps réel intégrée, il est possible d'analyser et de déterminer l'état d'une machine pendant que la mesure s'effectue.

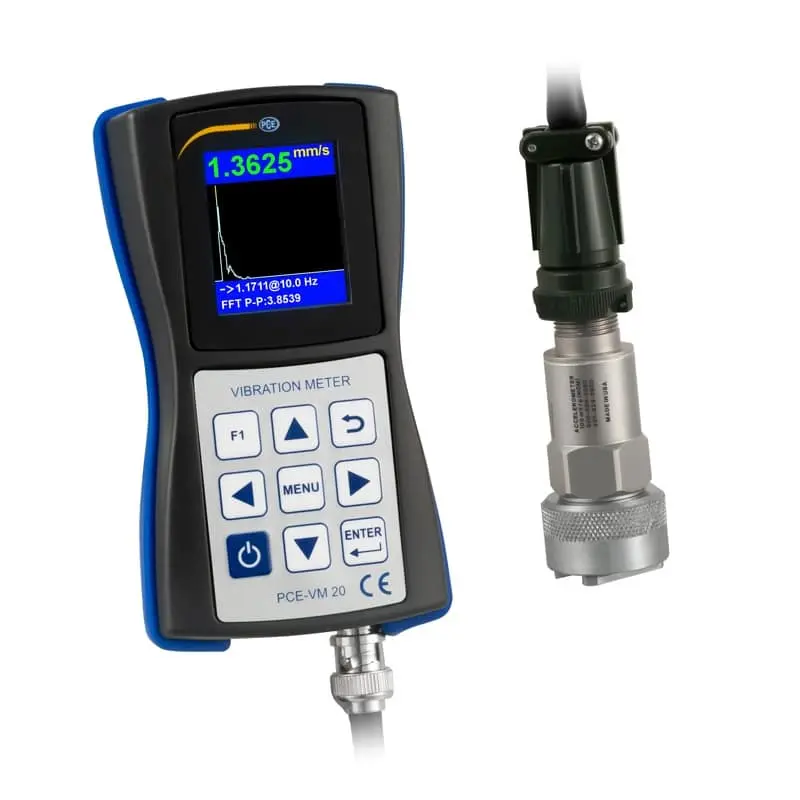

L'analyseur de vibration PCE-VM 20 permet d'analyser et de visualiser les signaux des capteurs de vibration piézoélectriques, conformément au standard IEPE, ainsi que des capteurs de vibration piézoélectriques avec sortie de charge.
|
Plages de mesure |
||
|
Accélération |
0 ... 200 m/s², RMS et Peak-Peak |
|
|
Vitesse |
0 ... 200 mm/s, RMS |
|
|
Déplacement |
0 ... 2000 µm, Peak-Peak |
|
|
Précision |
±5 % |
|
|
Résolution |
Spectre FFT 400, 800, 1600 lignes |
|
|
Mode de mesure |
Accélération / Vitesse / Déplacement / ISO 10816 |
|
|
Unités |
Métrique / Impériale |
|
|

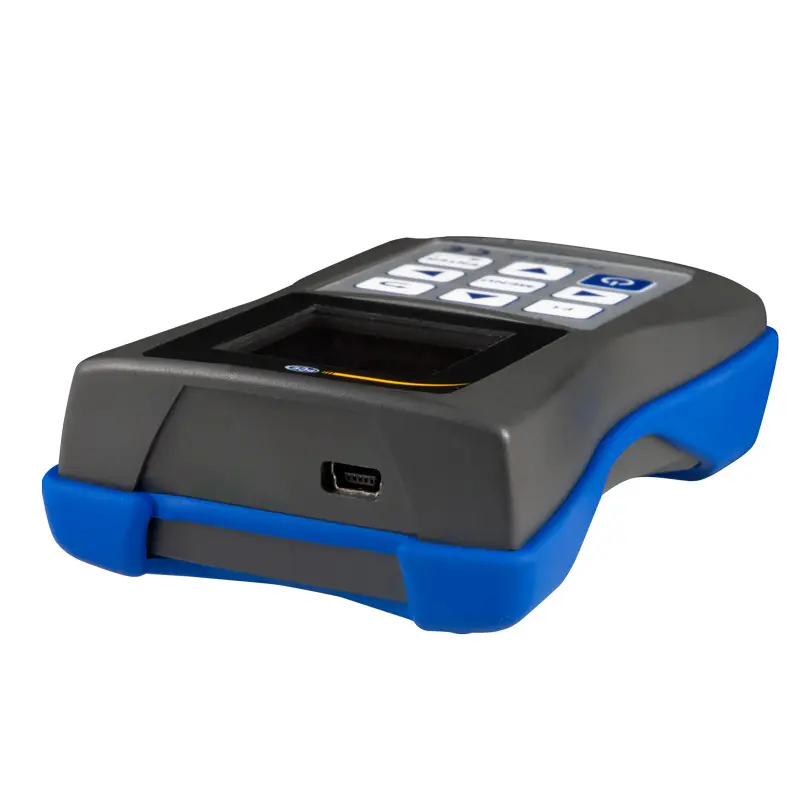

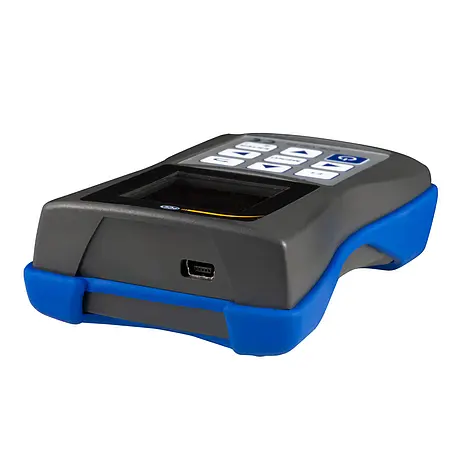

Interface |
USB 2.0 |
|
|
Mémoire |
Carte micro SD, 4 GB |
|
|
Alimentation |
Accumulateur polymère à lithium |
|
|
Autonomie |
Jusqu´à 8 heures en fonctionnement continu |
|
|
Écran |
LCD à couleur, 128 x 160 pixels |
|
|
Conditions ambiantes |
-10 ... +55 °C / ≤80 % H.r. sans condensation |
|
|
Dimensions |
132 x 70 x 33 mm |
|
|
Poids |
150 g |
|
|

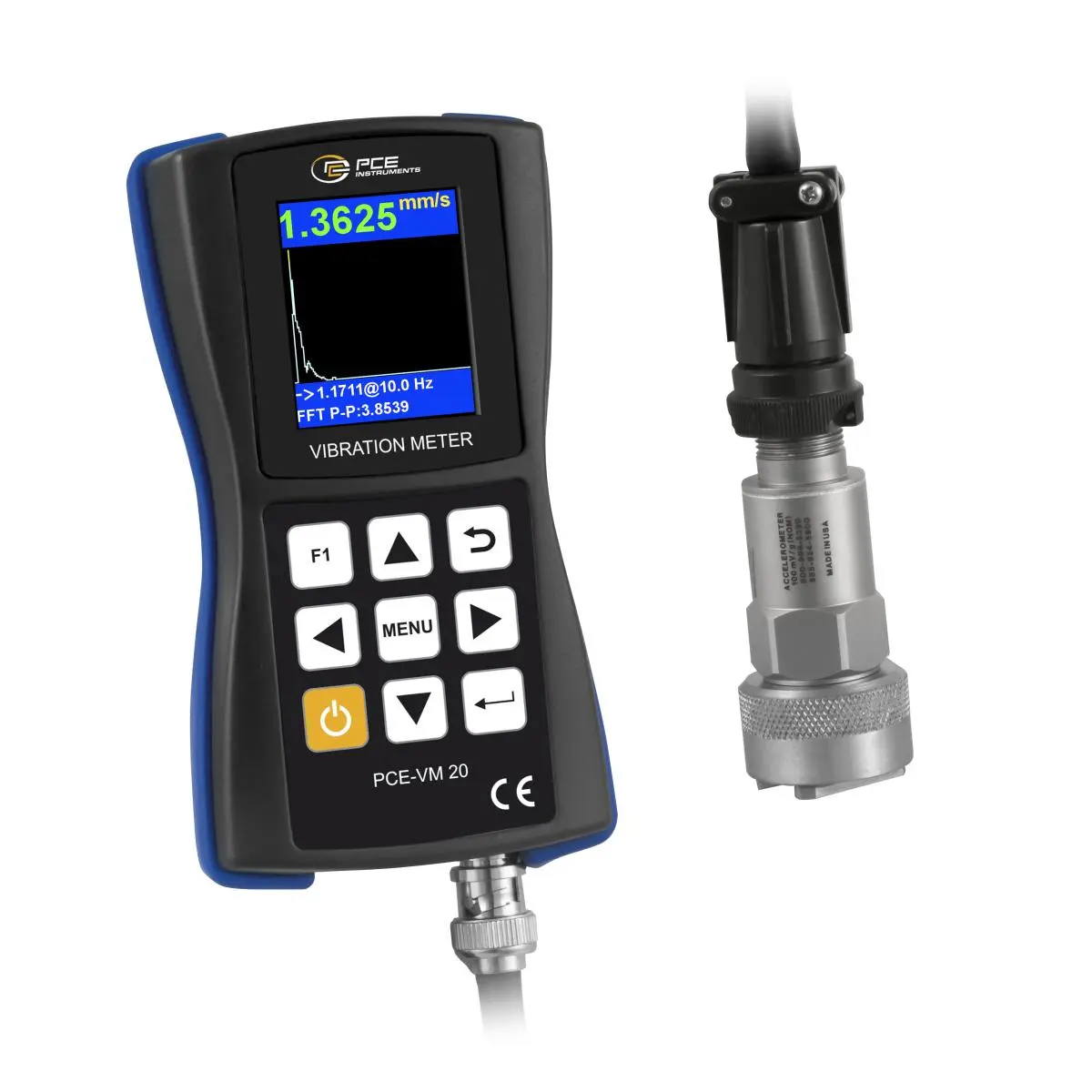

Spécifications techniques du capteur de vibration |
||
|
Sensibilité |
100 mV/g |
|
|
Comportement de la fréquence (±3 dB) |
0,5 ... 15000 Hz |
|
|
Comportement de la fréquence (±10 %) |
2,0 ... 10000 Hz |
|
|
Plage dynamique |
±50 g, peak |
|
|
Alimentation (IEPE) |
18 ... 30 V DC |
|
|
Circuit stabilisateur de courant |
2 ... 10 mA |
|
|
Bruit spectral à 10 Hz |
14 µg/√Hz |
|
|
Bruit spectral à 100 Hz |
2,3 µg/√Hz |
|
|
Bruit spectral à 1000 Hz |
2 µg/√Hz |
|
|
Impédance de sortie |
< 100 Ω |
|
|
Voltage de polarisation |
10 ... 14 V DC |
|
|
Isolation du boîtier |
> 100 MΩ |
|
|
Conditions ambiantes |
-50 ... +121 °C |
|
|
Protection d´impacts maximum |
5000 g, peak |
|
|
Fréquence de résonance |
23000 Hz |
|
|
Matériau boîtier |
Acier inoxydable 316L |
|
|
Connexion |
2 Pin MIL-C-5015 |
|
|
Type de protection |
IP68 |
|
|
Poids |
90 g |
|
