Analyseur de puissance PCE-PA 8300

Référence: PCE-PA 8300

Question sur cet article

Délai de livraison: 1-2 jours ouvrés

Analyseur de puissance et d'harmoniques pour réseaux monophasé triphasé / Jusqu'à 3000 A AC / Avec enregistrement dans la carte SD / Écran graphique / Différents types de pince

Cet analyseur de puissance et d’harmoniques se distingue par sa simplicité d’utilisation. Il permet de mesurer des puissances jusqu’à 9999 MW. L’analyseur de puissance et d’harmoniques peut déterminer avec précision les distorsions jusqu’à la 50ème harmonique. En conséquence, il n’a aucun problème de présentation des distorsions harmoniques. Pour effectuer une analyse précise, vous pouvez enregistrer les données sur une carte SD et définissant librement la fréquence d’échantillonnage. Cela permet d’utiliser l’analyseur de puissance et d’harmoniques pour un enregistrement prolongé. Cet analyseur de puissance et d’harmoniques est disponible en deux kit. Vous pouvez l’acquérir avec un jeu de 3 pinces de courant de 1200 A chacune (Kit 1) et avec un jeu de 3 boucles de Rogowski de 3000 A chacune (Kit2).

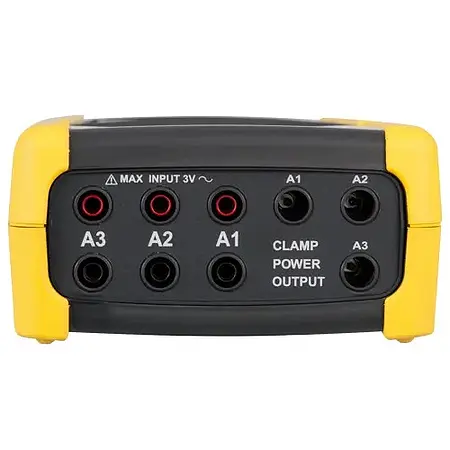

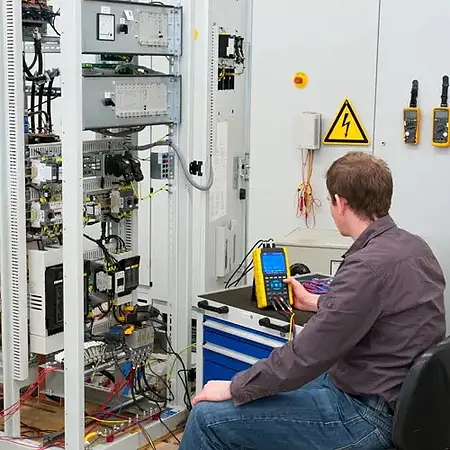

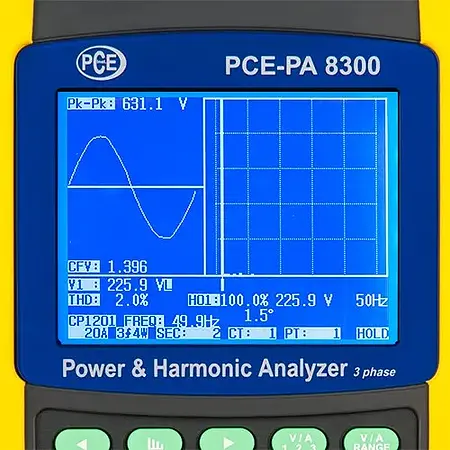

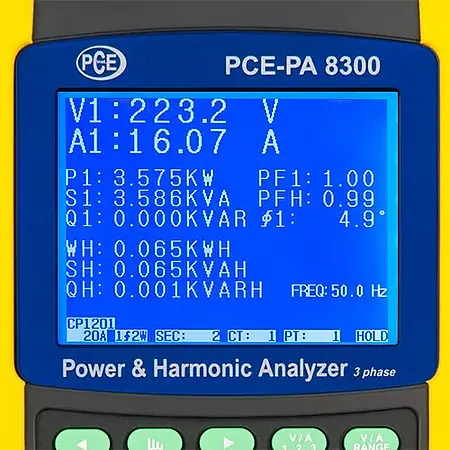

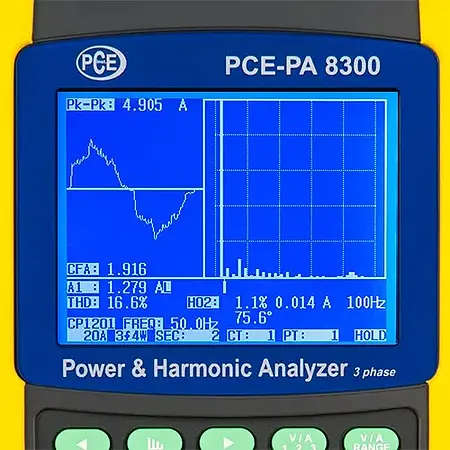

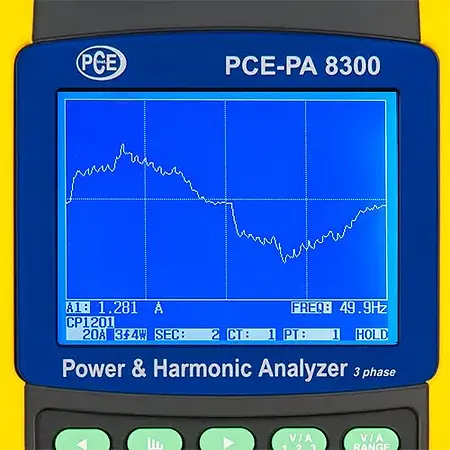

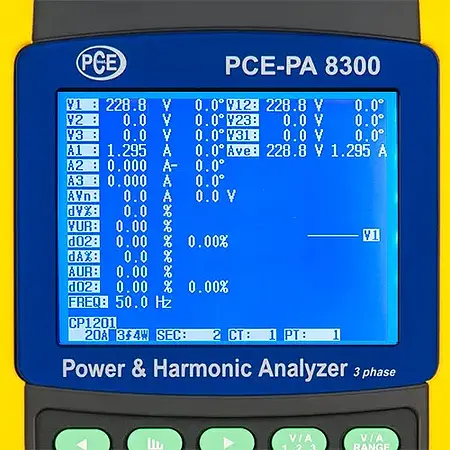

Le grand écran LCD de l’analyseur de puissance et d’harmoniques permet d’afficher une multitude de valeurs de mesure. Grâce à cela l’utilisateur aura un aperçu général des différentes valeurs mesurées. Il y a également la possibilité d’obtenir pour cet analyseur de puissance un certificat d’étalonnage ISO.

- Grandeurs électriques mesurables :
- Tension AC jusqu’à 600 V
- Courant AC jusqu’à 3000 A
- Puissance active, apparente et réactive
- Energie active, apparente et réactive
- Facteur de puissance
- Angle de phase
- Fréquence
- Avec analyse d’harmoniques jusqu’à la 50 ème
- Connexions : 1P/2W, 1P/3W, 3P/3W, 3P/4W
- Mesure de courant et tension AC/DC
- Carte SD incluse pour enregistrement (format *.xls)
- Aucun logiciel de traitement requis
- Fréquence d’enregistrement réglable
- Possibilité de transfert en temps réel avec logiciel en option
- Optionnel : Certificat d’étalonnage ISO

Plage	Résolution	Précision
Tension AC
10 … 600 V (phase à neutre)	0,1 V	± (0,5 % + 0,5 V)
10 … 600 V (phase à phase)	0,1 V	± (0,5 % + 0,5 V)

Courant AC \| Kit 1
20 A	0,001 A (<10 A) 0,01 A (>10 A)	± (0,5 % + 0,1 A) ± (0,5 % + 0,1 A)
200 A	0,01 A (<100 A) 0,1 A (>100 A)	± (0,5 % + 0,5 A) ± (0,5 % + 0,5 A)
1200 A	0,1 A (<1000 A) 1 A (>1000 A)	± (1 % + 5 A) ± (1 % + 5 A)

Courant AC \| Kit 2
30 A	0,001 A (<10 A) 0,01 A (>10 A)	± (0,5 % + 0,1 A) ± (0,5 % + 0,1 A)
300 A	0,01 A (<100 A) 0,1 A (>100 A)	± (0,5 % + 0,5 A) ± (0,5 % + 0,5 A)
3000 A	0,1 A (<1000 A) 1 A (>1000 A)	± (0,5 % + 5 A) ± (0,5 % + 5 A)

Puissance active
0 … 9,999 kW	0,001 kW	± (1 % + 0,008 kW)
10 … 99,99 kW	0,01 kW	± (1 % + 0,08 kW)
100 … 999,9 kW	0,1 kW	± (1 % + 0,8 kW)
1 … 9,999 MW	0,001 MW	± (1 % + 0,008 MW)

Puissance apparente
0 … 9,999 kVA	0,001 kVA	± (1 % + 0,008 kVA)
10 … 99,99 kVA	0,01 kVA	± (1 % + 0,08 kVA)
100 … 999,9 kVA	0,1 kVA	± (1 % + 0,8 kVA)
1 … 9,999 MVA	0,001 MVA	± (1 % + 0,008 MVA)

Puissance réactive
0 … 9,999 kVAR	0,001 kVAR	± (1 % + 0,008 kVAR)
10 … 99,99 kVAR	0,01 kVAR	± (1 % + 0,08 kVAR)
100 … 999,9 kVAR	0,1 kVAR	± (1 % + 0,8 kVAR)
1 … 9,999 MVAR	0,001 MVAR	± (1 % + 0,008 MVAR)

Energie active
0 … 9,999 kWh	0,001 kWh	± (1 % + 0,008 kWh)
10 … 99,99 kWh	0,01 kWh	± (1 % + 0,08 kWh)
100 … 999,9 kWh	0,1 kWh	± (1 % + 0,8 kWh)
± (1 % + 0,8 kWh)	0,001 MWh	± (1 % + 0,008 MWh)

Energie apparente
0 … 9,999 kVAh	0,001 kVAh	± (1 % + 0,008 kVAh)
10 … 99,99 kVAh	0,01 kVAh	± (1 % + 0,08 kVAh)
100 … 999,9 kVAh	0,1 kVAh	± (1 % + 0,8 kVAh)
1 … 9,999 MVAh	0,001 MVAh	± (1 % + 0,008 MVAh)

Energie réactive
0 … 9,999 kVARh	0,001 kVARh	± (1 % + 0,008 kVARh)
10 … 99,99 kVARh	0,01 kVARh	± (1 % + 0,08 kVARh)
100 … 999,9 kVARh	0,1 kVARh	± (1 % + 0,8 kVARh)
1 … 9,999 MVARh	0,001 MVARh	± (1 % + 0,008 MVARh)

Facteur de puissance
0 … 1	0,01	± 0,04

Fréquence
45 … 65 Hz	0,1 Hz	± 0,1 Hz

Angle de phase
-180º … 180º	0,1º	± 1º

Harmoniques de tension alternative à 50/60 Hz
Ordre 1 … 20	0,1 V 0,1 %	± (2 % + 0,5 V) ± (2 % + 10 chiffres)
Ordre 21 … 30	0,1 V 0,1 %	± (2 % + 0,5 V) ± (2 % + 20 chiffres)
Ordre 31 …50	0,1 V 0,1 %	Non spécifié Non spécifié

Harmoniques courant AC à 50/60 Hz
Ordre 1 … 20	0,1 A 0,1 %	± (2 % + 0,5 A) ± (2 % + 10 chiffres)
Ordre 21 … 30	0,1 A 0,1 %	± (2 % + 0,5 A) ± (2 % + 20 chiffres)
Ordre 31 … 50	0,1 A 0,1 %	Non spécifié Non spécifié

Autres spécifications
Plage de tension	10 … 600 V AC Sélection automatique
Plage de courant	0,2 … 1200 A AC Sélection automatique ou manuelle
Résistance d’entrée AC V	10 MΩ
Fréquence de travail des pinces	40 Hz … 1 kHz
Fréquence de travail vérifié	45 … 65 Hz
Standard de sécurité	IEC 1010, CAT III 600 V
Protection contre les surcharges	Tension AC Courant AC	720 V AC rms 1300 AC avec pince
Connexions	1P/2W, 1P/3W, 3P/3W, 3P/4W
Fréquence d’échantillonnage	1 seconde
Mémoire	Carte SD
Fréquence d’enregistrement	2 … 7200 secondes
Interface	RS-232 (sortie Jack)
Logiciel	Optionnel
Indication surcharge Valeur enregistré dans la carte SD	« OL » sur l’écran « 999 » ou « 9999 »
Indication sous-charge Valeur enregistré dans la carte SD	« UR » sur l’écran « 999 » ou « 9999 »
Écran	LCD de 3,7" (320 x 240 px) avec rétroéclairage
Conditions opérationnelles	0 … +50 ºC / max. 80 % H.r.
Alimentation	8 x piles de 1,5 V type AA Adaptateur secteur de 9 V
Consommation électrique	300 mA DC 34 mA DC	Appareil Pinces
Conditions opérationnelles	+5 … +40 ºC / max. 80 % H.r.
Altitude	Max. 2000 m
Degré de contamination	2
Dimensions - Mesureur - Pince de courant - Ouverture pince	225 x 125 x 64 mm Selon modèle, voir suivant tableau Selon modèle, voir suivant tableau
Poids - Mesureur - Pince de courant	900 g (sans piles) Selon modèle, voir suivant tableau

1 x Mesureur de puissance
3 x Pinces de courant de 1200 A
3 x Boucles de Rogowski de 3000 A
4 x Pointe de touche avec câble
4 x Pinces crocodile
1 x Carte mémoire SD
1 x Adaptateur secteur
8 x Piles de 1,5 V type AA
1 x Sacoche de transport
1 x Manuel d’utilisation
