Caractéristiques techniques | |
Valeurs de mesure | Plages de mesure / résolution / précision |
Watts AC (50 o 60 Hz, PF 0,5 jusqu'à 1) |
5,0 ... 999,9 W /
0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1 kW / ±1% ±8 kW |
Courant AC (50/60 Hz, sélection plage automatique, TRMS) |
0,04 A ... 1A /
0,001A / ±0,5 %
±0,05 A 0,4 A ... 10,0 A / 0,01 A / ±0,5 % ±0,05 A 4 A ... 100,0 A / 0,1 A / ±1,0 % ±0,5 A |
Tension AC (50 o 60 Hz, |
20,0 ... 500,0 V /
0,1 V / ±0,5 % ±5
digits (phase contre prise à la terre) 20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 digits (phase contre phase) |
Distorsions harmoniques de la tension AC |
1 ... 20º / 0,1 % /
±1,0 % 21 ... 49º / 0,1 % / 4 % valeur de mesure ±2,0 % 50 ... 99º / 0,1 % / 6 % valeur de mesure ±2,0 % |
Harmoniques du courant AC en % |
1 ... 20º / 0,1 % /
±0,2 % valeur mesure
±1 % 11 ... 20º / 0,1 % / ±2 % valeur mesure ±1 % 21 ... 50º (A)/ 0,1 % / ±5 % valeur mesure ±1 % 21 ... 50º (mA)/ 0,1%/±10 % valeur mesure ±1% 51 ... 99º / 0,1 % / ±35 % valeur mesure ±1 % |
Facteur de puissance (PF) | 0,00 ... 1,00 / 0,01 / ±0,04 |
Angle de déphasage (Phi) | -180° ... 180° / 0,1° / ±1° |
Distorsion harmonique totale |
0,0 ... 20,0 % / 0,1
% / ±1 % 20,0 ... 100 % / 0,1 % / ±3 % valeur mesure ±5 % 100 ... 999,9 %/0,1%/±10% valeur mesure ±10% |
Mesure maximum en tension et courant AC |
50Hz / 19µS / ±5 %
±30 digits 60Hz / 16µS / ±5 % ±30 digits |
Mesure de la valeur de crête en tension et courant AC | 1,00 ... 99,99 / 0,01 / ±5 % ±30 digits |
Plage de fréquence en mode automatique | 45 ... 65 Hz / 0,1Hz / 0,1Hz |
Mémoire | 512 kB ( mémoire constante) pour un maximum de 52420 valeurs de mesure effectuant une mesure à 1 phase/2 conducteurs |
Port | USB (isolé optiquement) |
Logiciel et câble de données | Les deux dans le contenu de la livraison, valable pour Windows 2000, XP, ME |
Ecran | Ecran illuminé, LCD à matrice à points |
Alimentation | 8 x 1,5 V type AA (Mignon) |
Dimensions | 257 x 155 x 57 mm |
Poids | 1160g |
Conditions environnementales | Max. 85 % d'humidité relative / -10 ... +50 ºC |
Type de protection / règlementations | IEC 61010, 600 V/CAT III |

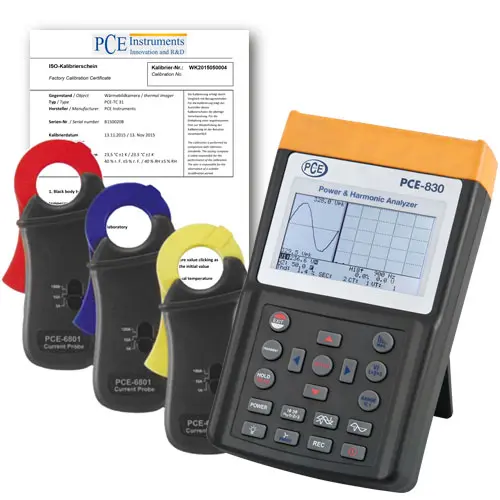

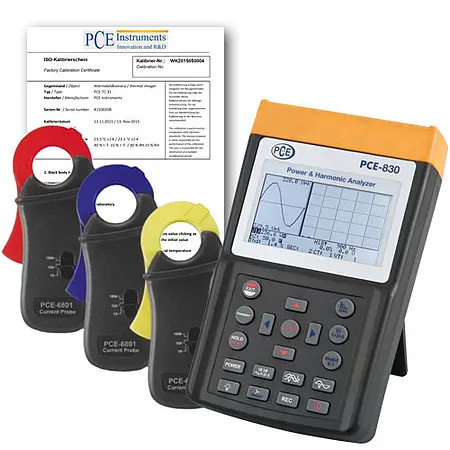

Set 1: PCE-830 + pince
ampèremétrique
PCE-6801 (100A) - Captation du conducteur électrique: diamètre de 30mm - Sélection de plage: manuelle (1A, 10A, 100A) - Dimensions: 210 x 62 x 36 mm - Poids: 200g |
Le certificat d'étalonnage ISO pour l'analyseur de puissance certifie l'exactitude et souvent invité à se conformer à la norme DIN ISO 9000.
Les certificats d'étalonnage sont émis spécialement pour le client et sont donc exclus du droit au retour.
Prix HT / Frais d'envoi non compris
Pince ampèremetrique PCE 6801
- Captation du conducteur électrique: diamètre de 30mm
- Sélection de plage: manuelle (1A, 10A, 100A)
- Dimensions: 210 x 62 x 36 mm
- Poids: 200g
Prix HT / Frais d'envoi non compris
Pince ampèremétrique flexible PCE-3007
- Captation du conducteur électrique: diamètre de 170mm
- Rayon de courbure minimum: 35mm
- Longueur du conducteur électrique: 610mm
- Diamètre du conducteur électrique 14mm
- Dimensions (Box): 130 x 80 x 43 mm
- Poids: 410g
Prix HT / Frais d'envoi non compris
Pince ampèremétrique PCE-6802
- Captation du conducteur électrique: diamètre de 55mm
- Sélection de plage: manuelle (10A, 100A, 1000A)
- Dimensions: 244 x 97 x 46 mm
- Poids: 600g
Prix HT / Frais d'envoi non compris
