Accéléromètre FFT PCE-VT 3900S-ICA avec certificat d'étalonnage ISO

Référence: PCE-VT 3900S-ICA
Calibration ISO
1.544,90 €
1.853,88 €
4250348727374
PCE-VT 3900S-ICA
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: 5-7 jours ouvrés
Accéléromètre FFT / Analyse FFT / Mémoire et logiciel / Cheminements de mesure / Certificat d'étalonnage

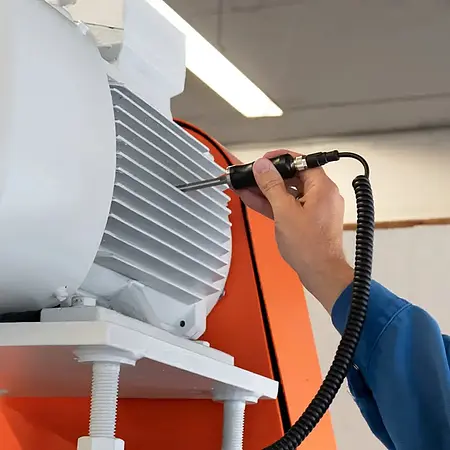

L'accéléromètre FFT est un dispositif idéal pour la vérification des pièces qui vibrent, des machines et des installations. Le capteur externe peut mesurer l’accélération jusqu’à 399,9 m/s² (0,0 ... 399,9 m/s²), la vitesse jusqu’à 399,9 mm/s (0,00 ... 399,9 mm/s) et le déplacement jusqu’à 3,9 mm (0,000 ... 3,9 mm). Les paramètres de mesure sont RMS, crête, crête-crête et facteur de crête. Une autre fonction est l’évaluation automatique, conformément à la norme ISO 10816-3. C’est-à-dire que cet accelerometre peut indiquer l’état actuel de la vibration d’une machine, en indiquant les seuils permis. La batterie LiPo, d’une capacité de 2500 mAh se charge au moyen de l’interface micro USB de l'accéléromètre FFT.

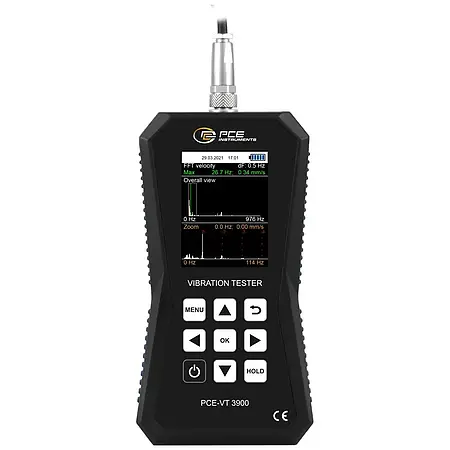

En plus du mode de mesure normal, il dispose aussi du mode de mesure FFT. Dans le mode FFT, le spectre de la fréquence de la mesure de la vitesse ou de l’accélération est calculé et indiqué. Un graphique vous permet de visualiser, dans une vue générale, les lignes FFT calculées de toute la bande de fréquence. En même temps, vous pouvez agrandir la visualisation pour voir les lignes individuelles.

Une autre fonction, ce sont les cheminements de mesure. Les cheminements (itinéraires) de mesure ont été conçus spécialement pour effectuer des mesures répétitives à des points prédéfinis et identiques. Cela permet d’effectuer une mesure ordonnée de différents points de mesure. Grâce à toutes ces fonctions, cet accéléromètre FFT s’utilise surtout pour des tâches de réparation et d’entretien.

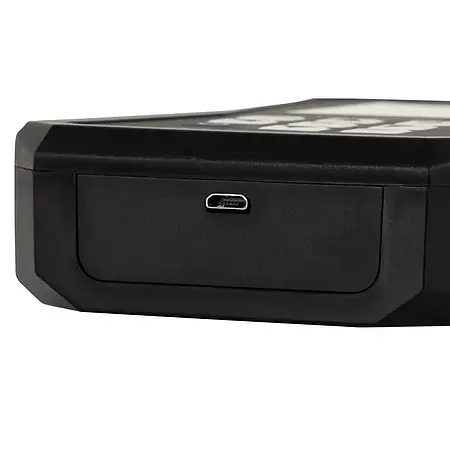

La mémoire interne de l'accéléromètre FFT permet de sauvegarder les différentes valeurs de mesure. Vous pouvez transférer les valeurs à un ordinateur, au moyen de l’interface micro USB de l'accéléromètre. Le logiciel permet d’analyser les données sous forme de graphique ou de valeurs numériques dans un tableau. Vous pouvez exporter les valeurs en format CSV. Pour maintenir l'accéléromètre à jour, vous pouvez actualiser le Firmware du dispositif au moyen du logiciel.

- Analyse FFT

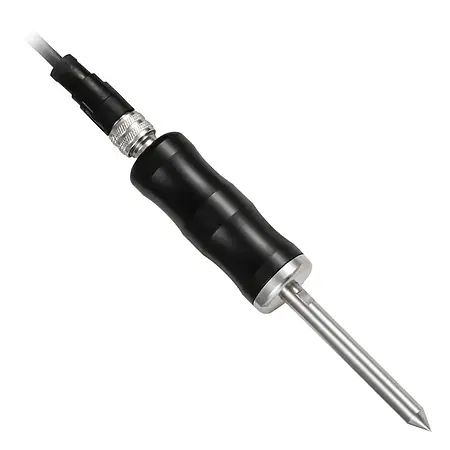

- Capteur avec poignée et pointe de touche
- Cheminements de mesure
- Enregistrement de données
- Évaluation automatique de l’ISO 10816-3
- Plage de mesure jusqu’à 399,9 m/s 2
- Appareil portable pour la mesure in situ
- Batterie rechargeable
- Écran LCD de 2,48"
- Certificat d’étalonnage ISO

Plages de mesure
Accélération 0,0 ... 399,9 m/s²
Vitesse 0,00 ... 399,9 mm/s
Déplacement 0,000 … 3,9 mm
Révolutions 600 … 50 000 rpm

Résolution
Accélération 0,1 m/s²
Vitesse 0,1 mm/s
Déplacement 1 µm

Plages de fréquence
Accélération 10 Hz … 10 kHz
1 kHz … 10 kHz
Vitesse 10 Hz … 1 kHz
Déplacement 10 Hz … 200 Hz
Accélération FFT 10 Hz … 8 kHz
Vitesse FFT 10 Hz … 1 kHz
Précision @ 160 Hz ±2 %

Autres spécifications
Paramètres de mesure RMS / Peak / Peak-Peak / Facteur de crête
Enregistrement manuel 99 fichiers pour 50 valeurs chacun FFT : 50 valeurs
Enregistrement automatique Différents modes d’enregistrement 50 emplacements de mémoire pour 43 200 valeurs
Part d’enregistrement 1 s … 12 h
Nombre de lignes FFT 2048
Cheminement de mesure 100 itinéraires avec 100 machines chacun et avec 100 points de mesure et 1000 valeurs chacun
Interface Micro USB
Unités Métrique / Impériale
Écran LCD de 2,48"
Langues menu Allemand / Anglais / Chinois / Espagnole / Français / Hollandais / Italien / Japonais /
Polonais / Portugais / Russe / Turc
Alimentation Interne Batterie LiPo / 3,7 V / 2500 mAh
Externe USB 5 V DC / 500 mA
Conditions opérationnelles
et de stockage
-20 … +65 ºC
10 … 95 % H.r., sans condensation
Dimensions 165 x 85 x 32 mm
Poids 239 g

Spécifications techniques du capteur de vibration
Fréquence de résonance 24 kHz
Sensibilité transversale ≤ 5%
Limite de rupture 5000 g (Peak)
Conditions environnementales -55 … +150 ºC
Matériau boîtier Acier inoxydable
Filetage de fixation ¼ - 28"
Dimensions Ø29 x 81 mm
Poids 119 g

1 x Accéléromètre
1 x Câble spirale

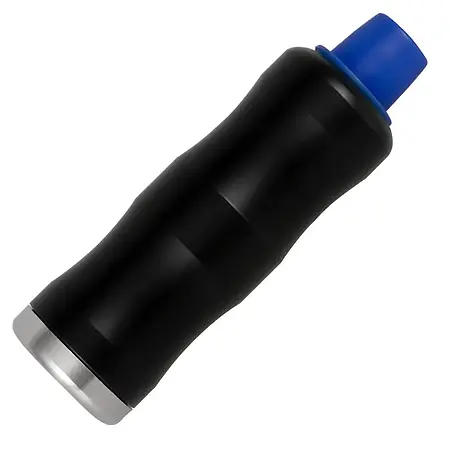

1 x Capteur avec poignée

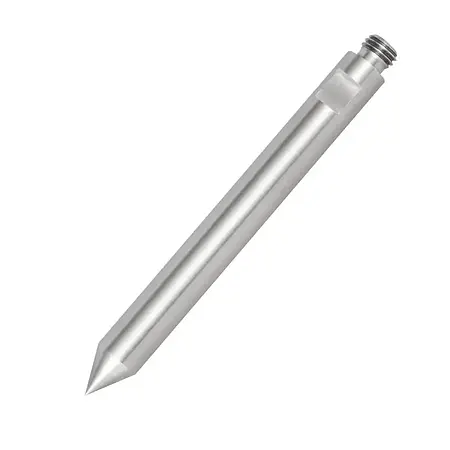

1 x Pointe de touche
1 x Tête magnétique
1 x Câble micro USB
1 x Clé USB avec logiciel

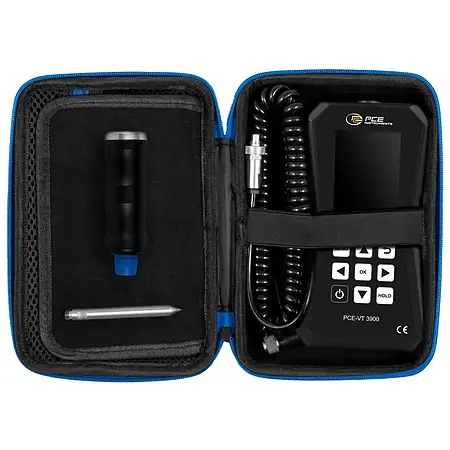

1 x Étui de transport
1 x Manuel d’utilisation
1 x Certificat d’étalonnage ISO
