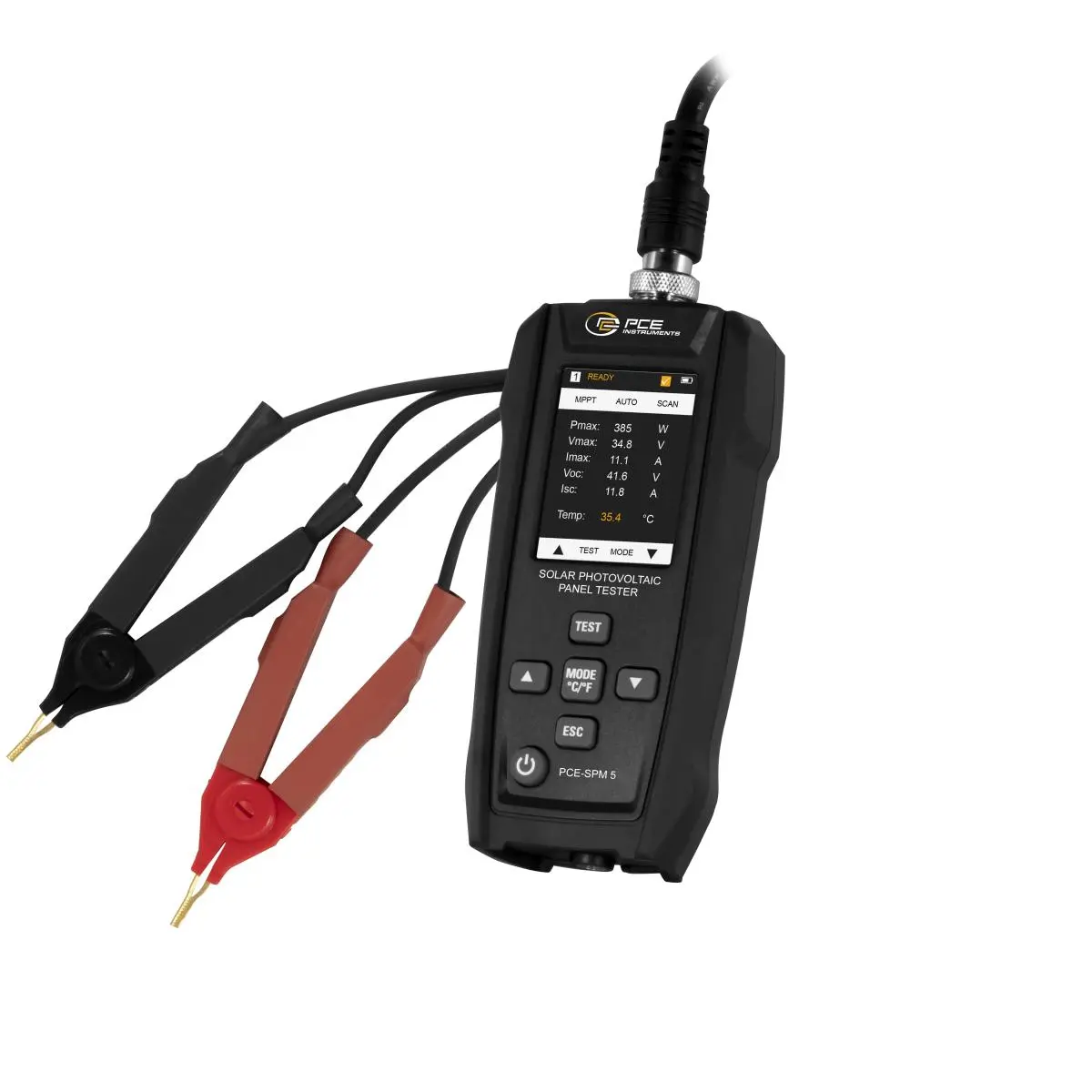

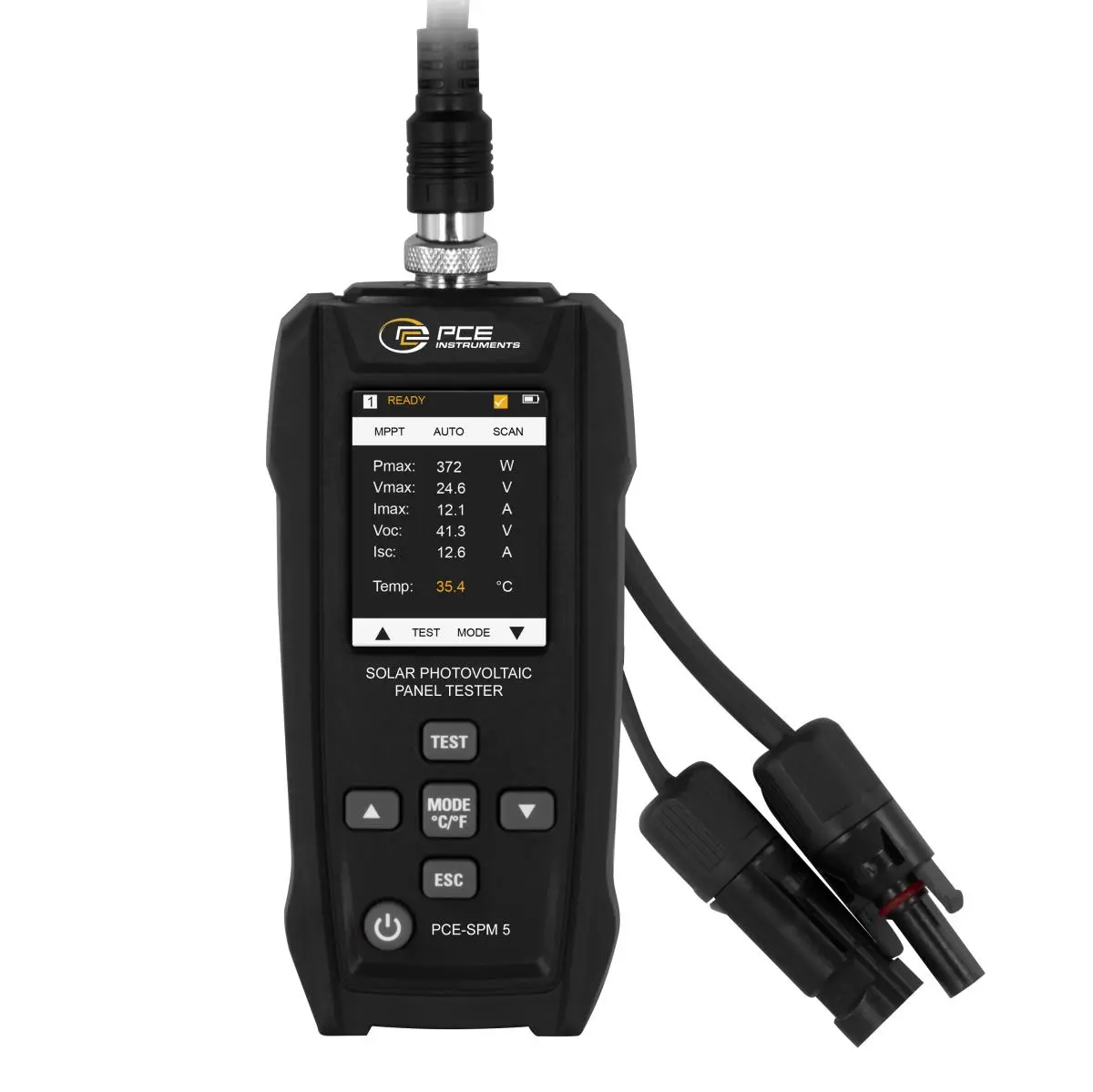

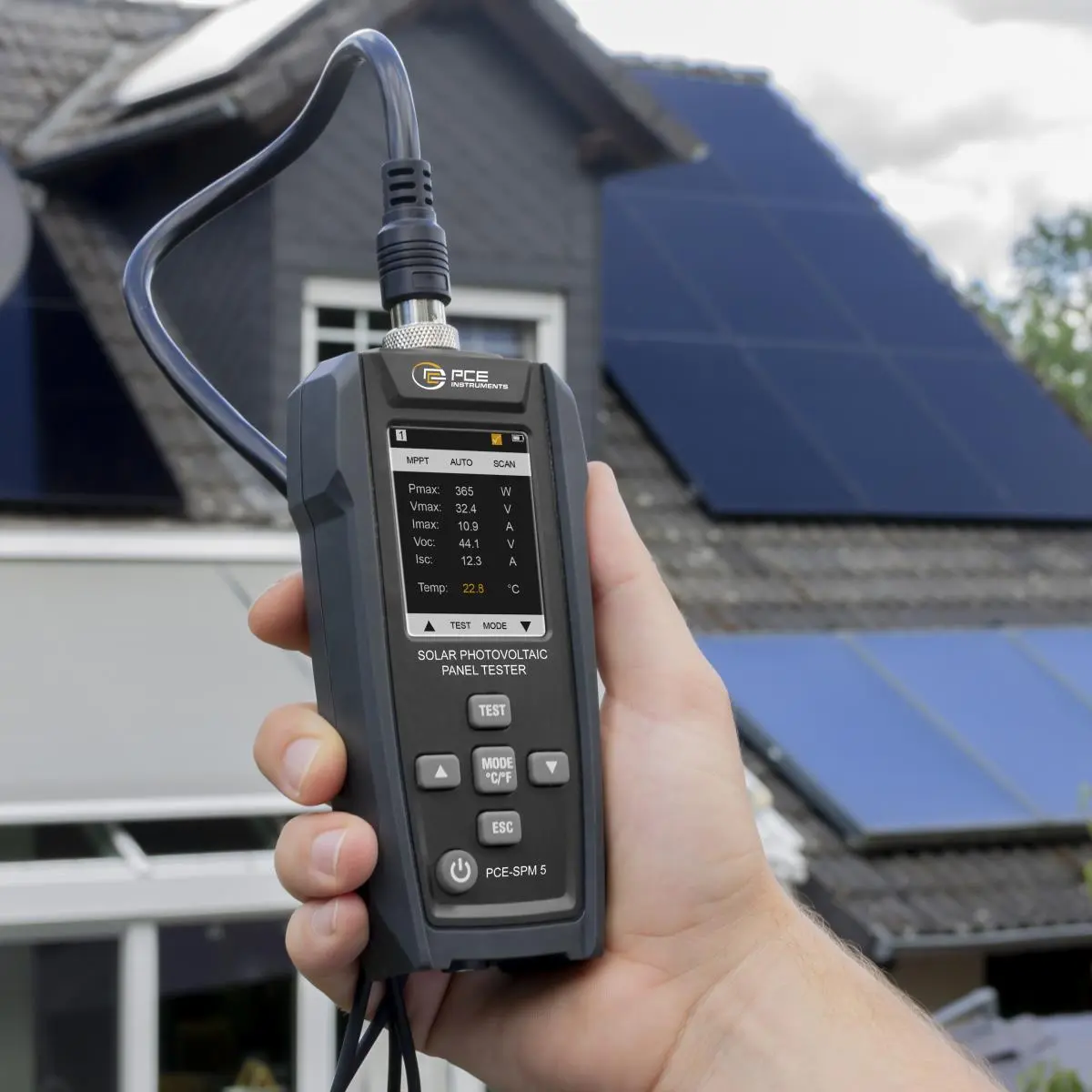

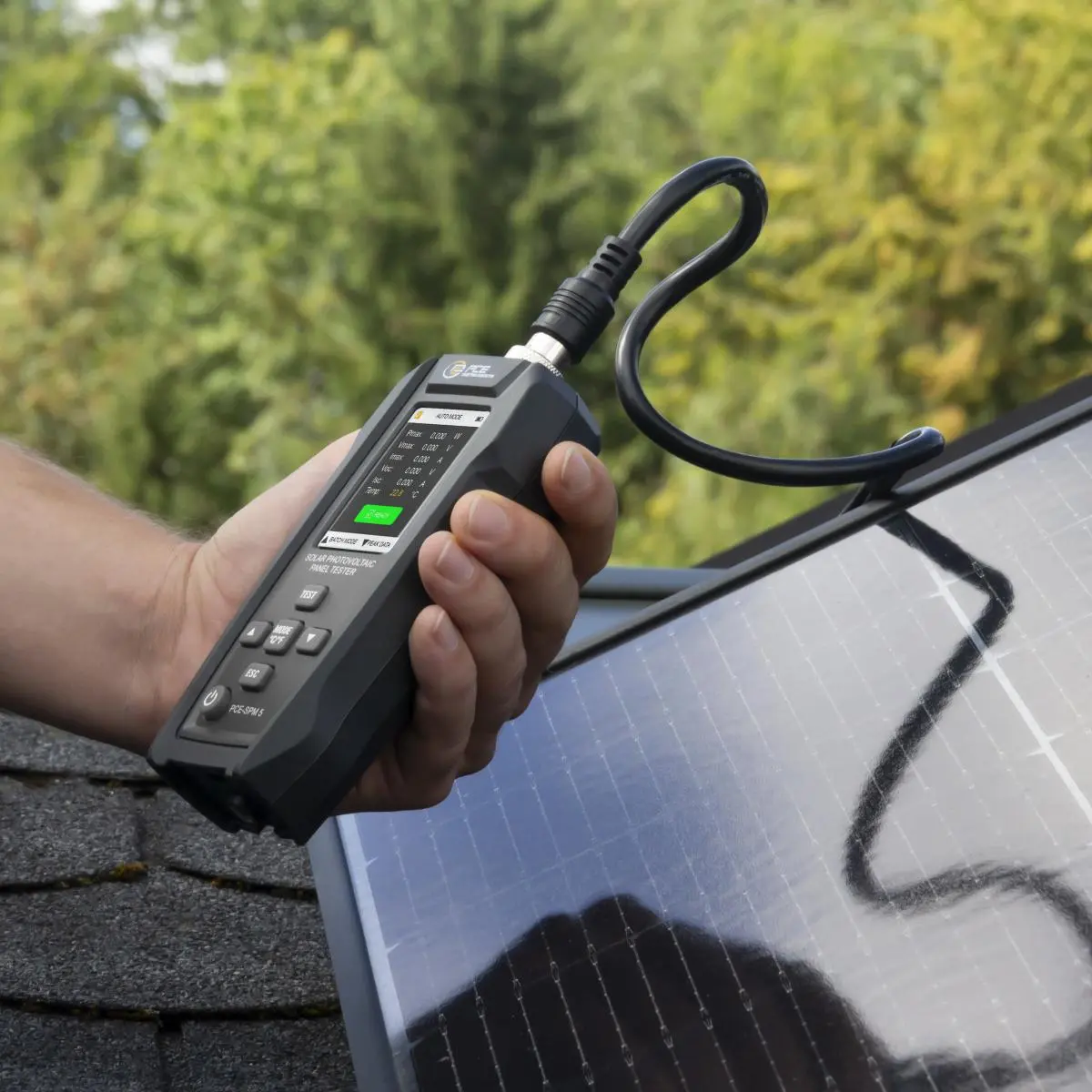

El medidor eléctrico es un instrumento diseñado para el análisis y la evaluación de módulos fotovoltaicos mediante sus curvas características eléctricas. El medidor eléctrico permite una comprobación rápida y fiable del rendimiento de los paneles solares directamente in situ y posibilita la captura de los principales parámetros eléctricos del módulo.

Con un rango de tensión continua de 0 … 60 V, un rango de corriente continua de 0 … 30 A y una capacidad de medición de potencia de hasta 800 W, el medidor eléctrico es adecuado para los módulos fotovoltaicos más habituales. Los valores medidos se procesan durante la medición y se muestran en el propio equipo. El medidor eléctrico realiza una medición de la curva I‑V y representa los resultados como análisis gráfico I‑V/P‑V en la pantalla. Los valores se muestran visualmente en forma de curvas. La representación está codificada por colores: corriente (azul), potencia (violeta) y tensión (negro), lo que permite distinguir claramente cada parámetro.

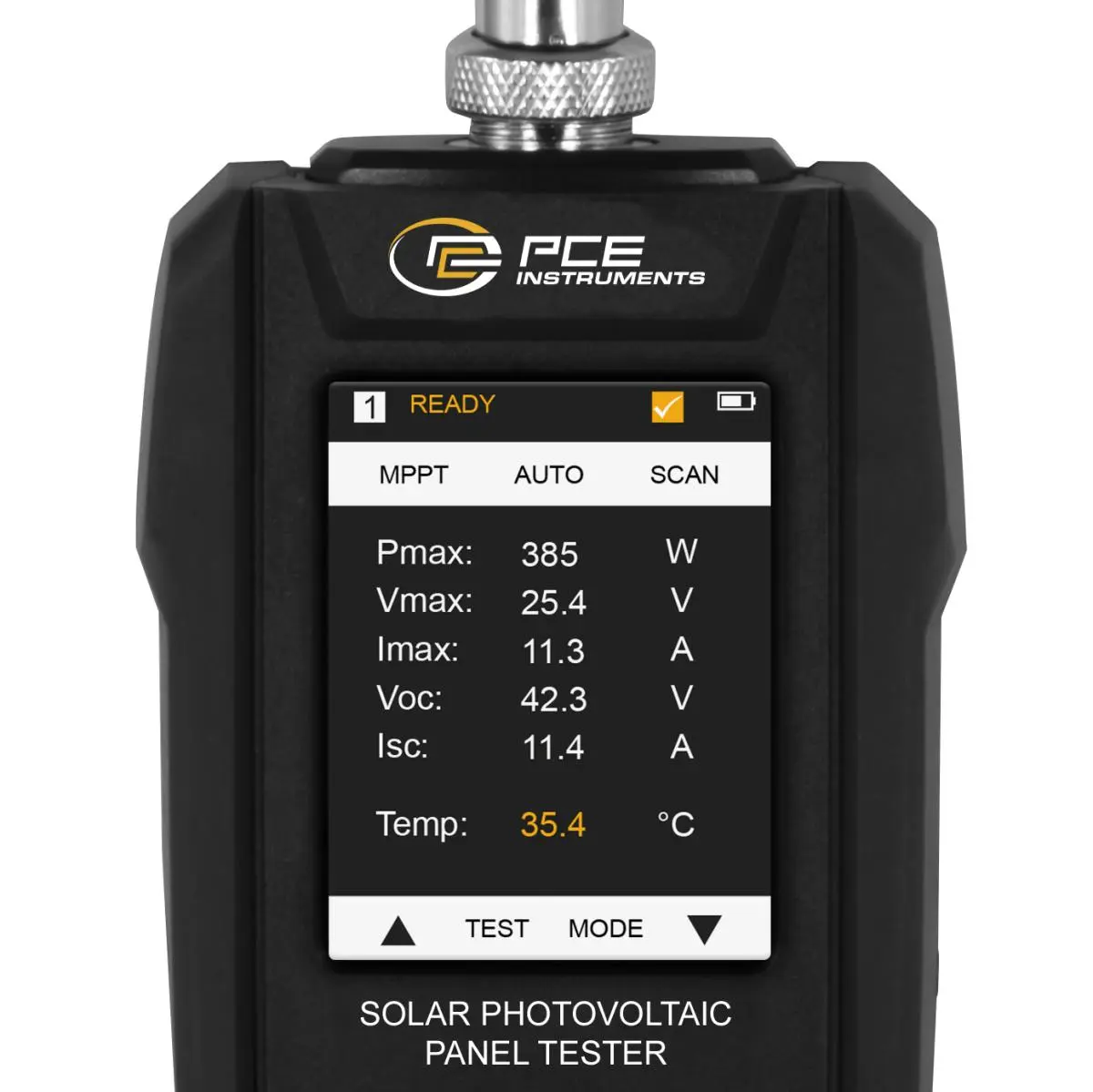

Además de la representación gráfica, se dispone de una tabla de datos en la que se listan los valores medidos. En ella también se destacan los datos de pico para una evaluación rápida de los valores de potencia. El medidor eléctrico determina los parámetros eléctricos más importantes, como la tensión de circuito abierto (Voc), la corriente de cortocircuito (Isc), la tensión en el punto de máxima potencia (Vmp), la corriente en el punto de máxima potencia (Imp) y la potencia máxima (Pmax).

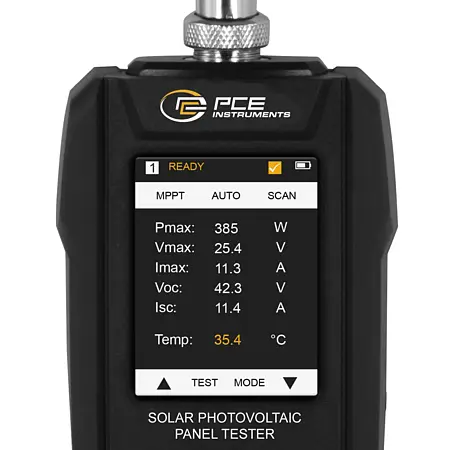

La visualización se realiza mediante una pantalla LCD integrada de 2,4 pulgadas, en la que se muestran tanto las curvas como los datos de medición. Adicionalmente, registra la temperatura del módulo. El medidor eléctrico dispone de una memoria interna para hasta 10 conjuntos de mediciones, que pueden almacenarse y consultarse en el equipo. Los puntos de medición se pierden al apagar el dispositivo. Gracias a sus amplias funciones de medición y análisis, el medidor eléctrico es adecuado para la instalación, el mantenimiento y el diagnóstico de fallos en sistemas fotovoltaicos.
