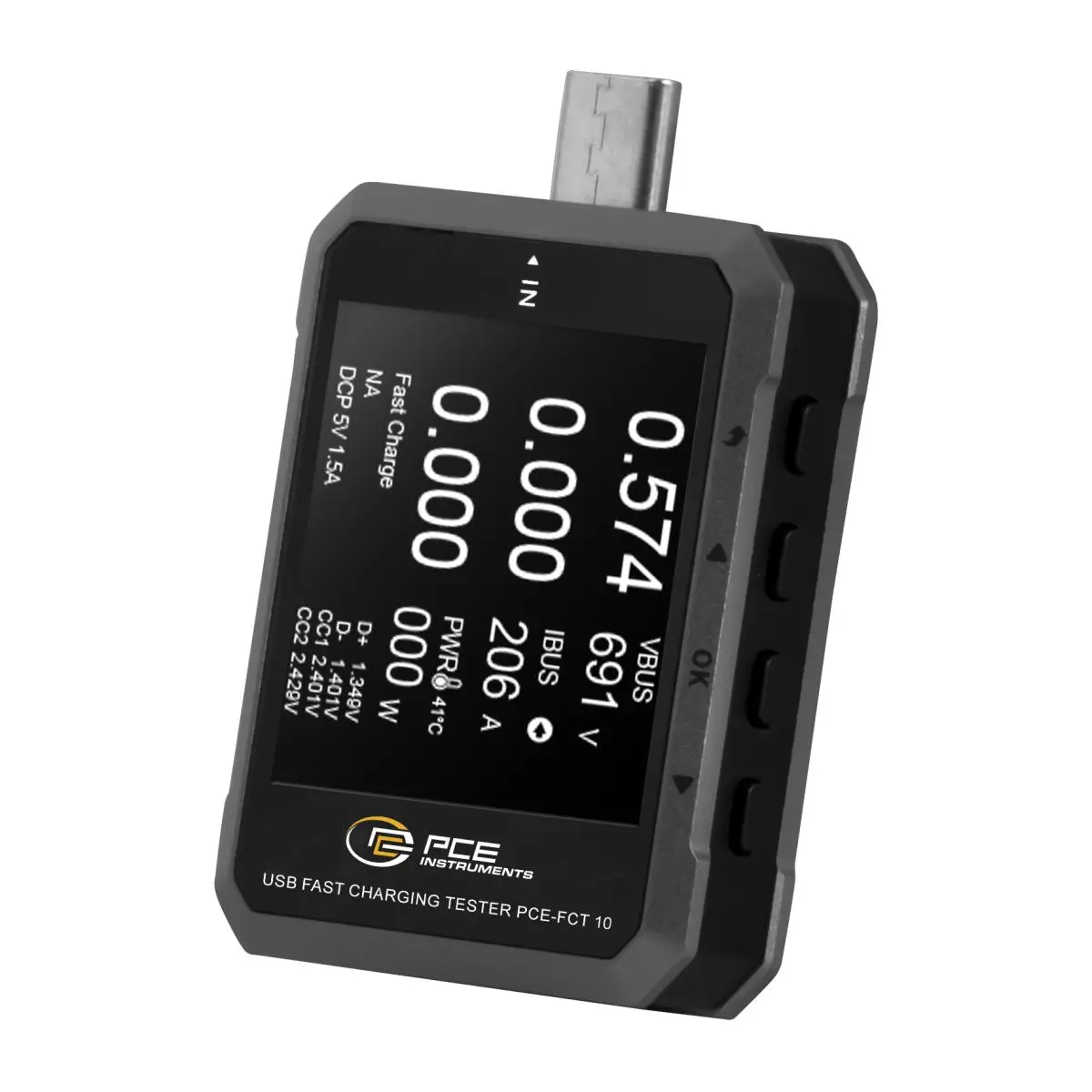

El multímetro USB de carga rápida permite comprobar detalladamente cargadores USB, cables USB-C y dispositivos móviles. Mide la tensión, la corriente y la potencia, así como la capacidad y la energía transferidas. Con unos rangos de medición de 4 ... 50 V, 0 ... 6,5 A y hasta 240 W, el dispositivo también es adecuado para sistemas de carga USB-C de alta potencia. El convertidor A/D integrado de 20 bits permite visualizar los valores medidos con una alta resolución.
Para analizar los métodos de carga modernos, el multímetro USB es compatible, entre otros, con USB Power Delivery, incluido PD 3.1 EPR, así como con la detección de numerosos protocolos de carga rápida adicionales. Los protocolos compatibles pueden activarse específicamente para analizar el comportamiento de un cargador. La lectura del E-Marker proporciona información sobre los cables USB-C equipados con este componente. Además, la simulación de cables y la monitorización de la comunicación PD permiten analizar con mayor precisión posibles problemas de compatibilidad.

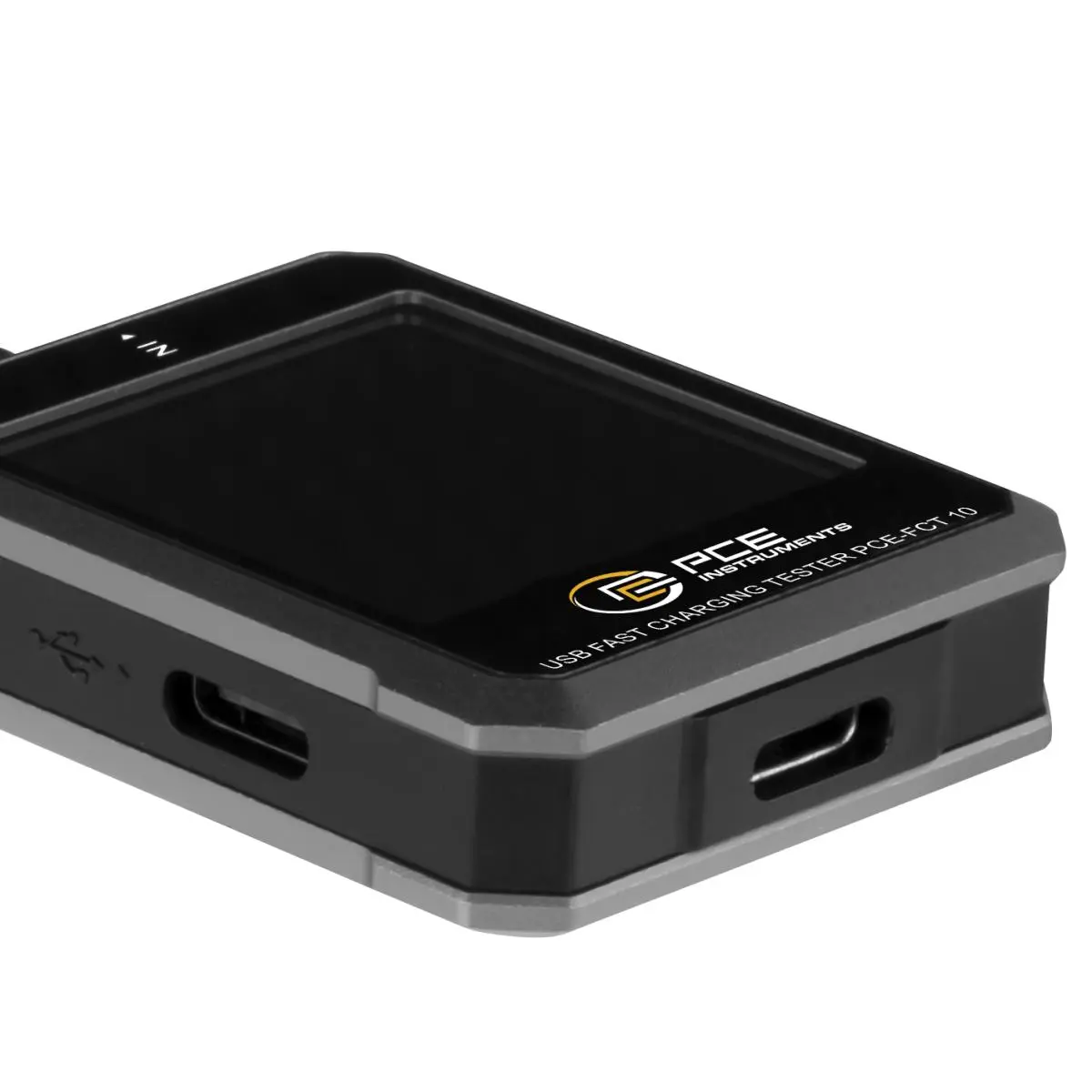

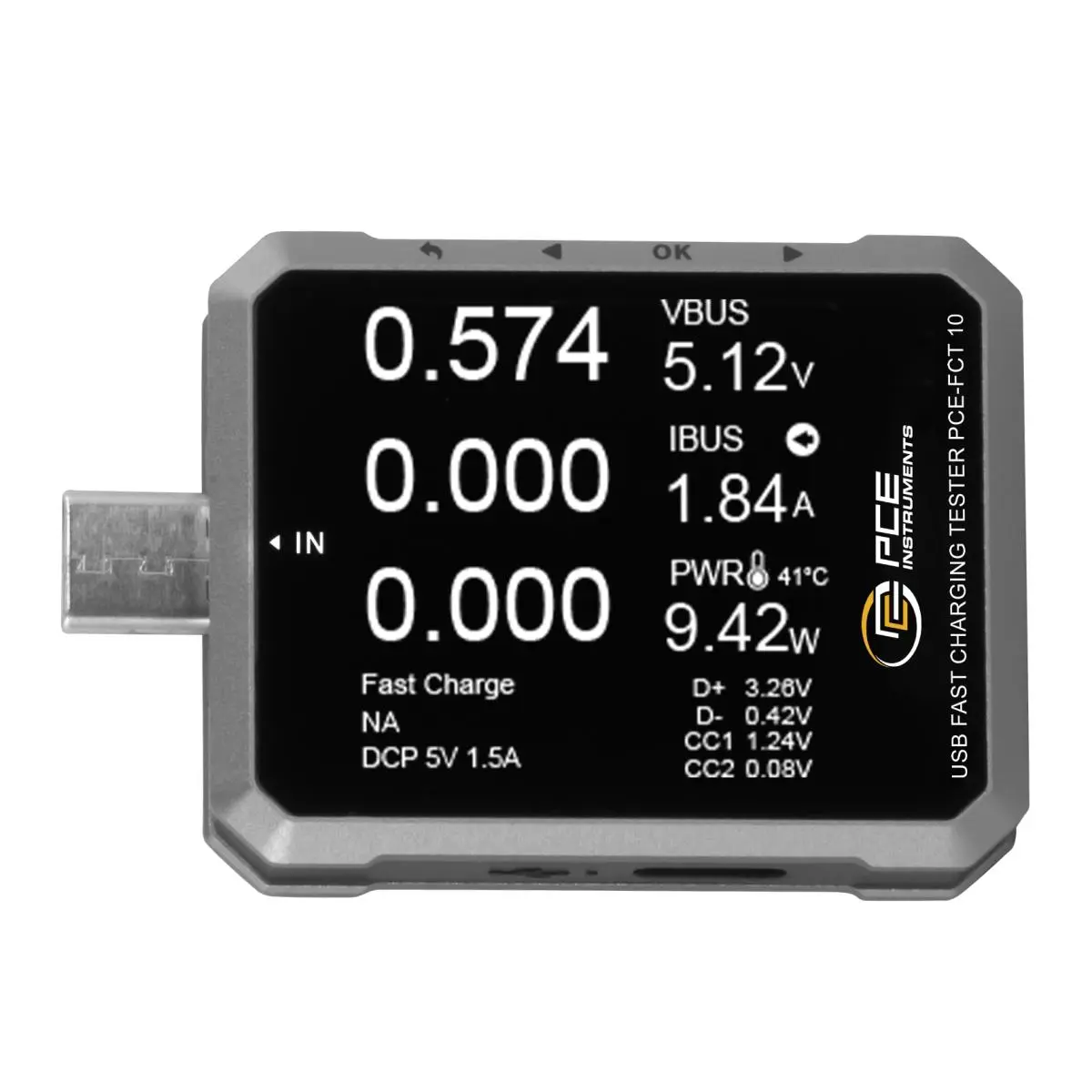

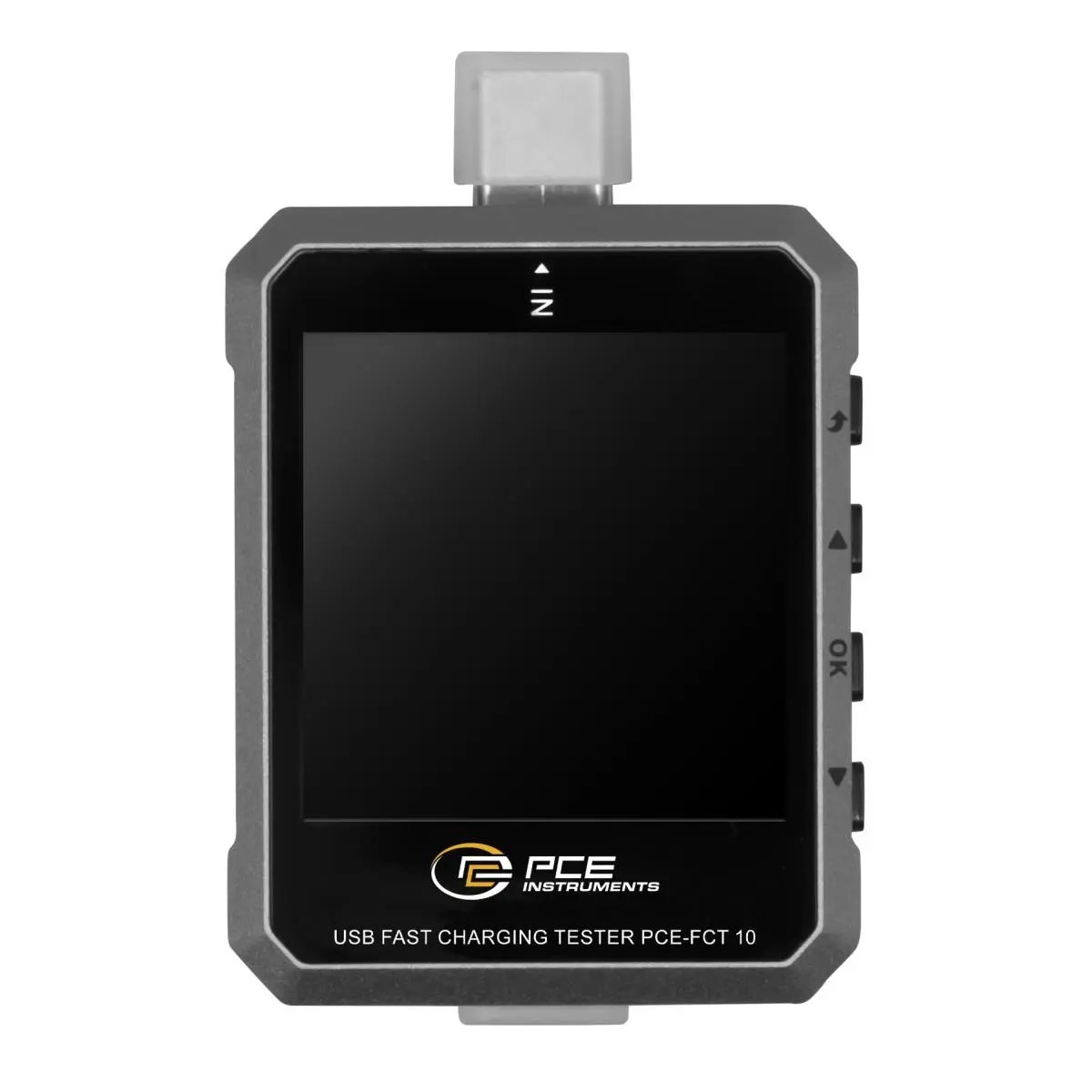

Para evaluar la alimentación eléctrica, el multímetro USB ofrece una visualización de formas de onda y una medición del rizado con frecuencias de muestreo de hasta 2 MS/s. Las curvas de tensión y corriente pueden registrarse durante un periodo de hasta nueve horas. Diez grupos estadísticos permiten analizar la capacidad, la energía y el tiempo. La pantalla TFT en color de 1,54 pulgadas, con 240 x 240 píxeles y orientación automática en cuatro direcciones, facilita la lectura en diferentes posiciones de montaje. Una interfaz USB-C independiente permite conectar el dispositivo a un PC.
El multímetro USB es adecuado para el desarrollo, el aseguramiento de la calidad y el servicio técnico en el ámbito de la alimentación eléctrica mediante USB. Entre sus aplicaciones habituales se incluyen la comprobación de fuentes de alimentación y baterías externas, la evaluación de cables USB-C y la localización de fallos en procesos de carga lentos o interrumpidos. También en talleres de electrónica y laboratorios de ensayo, el dispositivo permite comparar diferentes combinaciones de cargador, cable y dispositivo conectado.
| Tensión continua DC | |
| Rango de medición | 4 ... 50 V |
| Resolución | 0,000001 V |
| Precisión | ±(0,2 % del valor + 2 dígitos) |
| Tensión continua DC | |
| Función | Tensión D+/D- |
| Rango de medición | 0 ... 3,3 V |
| Resolución | 0,001 V |
| Precisión | ±(1 % del valor + 2 dígitos) |
| Tensión continua DC | |
| Función | Tensión CC1/CC2 |
| Rango de medición | 0 ... 3,3 V |
| Resolución | 0,001 V |
| Precisión | ±(1 % del valor + 2 dígitos) |
| Corriente continua DC | |
| Rango de medición | 0 ... 6,5 A |
| Resolución | 0,000001 A |
| Precisión | ±(0,5 % del valor + 2 dígitos) |
| Capacidad | |
| Rango de medición | 0 ... 9999,99 Ah |
| Resolución | 0,00001 Ah |
| Energía activa | |
| Rango de medición | 0 ... 9999,99 Wh |
| Resolución | 0,00001 Wh |
| Potencia | |
| Rango de medición | 0 ... 240 W |
| Resolución | 0,000001 W |
| Precisión | ±(0,5 % del valor + 2 dígitos) |
| Datos técnicos generales | |
| Tipo de pantalla | Pantalla TFT a color |
| Tamaño de la pantalla | 1,54 " |
| Resolución de la pantalla | 240 x 240 píxeles |
| Cuota de medición ajustable | 2 ... 1000 x / s |
| Cuota de registro (información adicional) | Velocidades de medición disponibles: 2 mediciones/s 10 mediciones/s 50 mediciones/s 1.000 mediciones/s |
| Medio de almacenamiento | Memoria interna |
| Capacidad de almacenamiento | 10 Registros de datos |
| Información adicional memoria | Solo legible internamente |
| Cuota de registro desde | 1 s |
| Cuota de registro hasta | 120 s |
| Interfaz de datos | USB-C |
| Protocolo USB | PD 2.0, PD 3.0, PPS, EPR, UFCS, QC 2.0, QC 3.0, QC 4, QC 5, FCP, SCP, AFC, VFCP, VOOC, Apple, BC1.2, MTK |
| Idioma del menú | Alemán, Inglés, Inglés (GB), Francés, Español, Portugués, Ruso, Chino, Japonés, Coreano |
| Protección IP (dispositivo) | IP20 |
| Alimentación | USB |
| Condiciones de funcionamiento | -5 ... 40 °C , 10 ... 80 % H.r. |
| Condiciones de almacenamiento | -5 ... 40 °C , 10 ... 80 % H.r. |
| Dimensiones ( L x A x A ) | 55 x 46 x 11 mm |
| Peso | 25 g |
