Referencia: PCE-FD 20

Detector de fallas PCE-FD 20

6.530.438 CLP$
7.771.221 CLP$
:
4250348715234
PCE-FD 20
Precio sin IVA ni gastos de envío (7.000 CLP$ + IVA)
Plazo de entrega: 1-3 Días (Salvo fin Stock)

Descripción

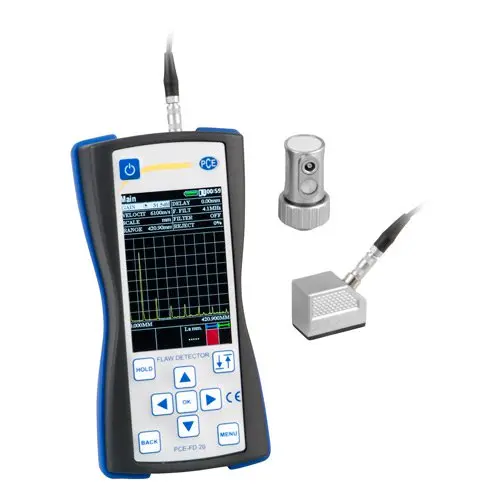

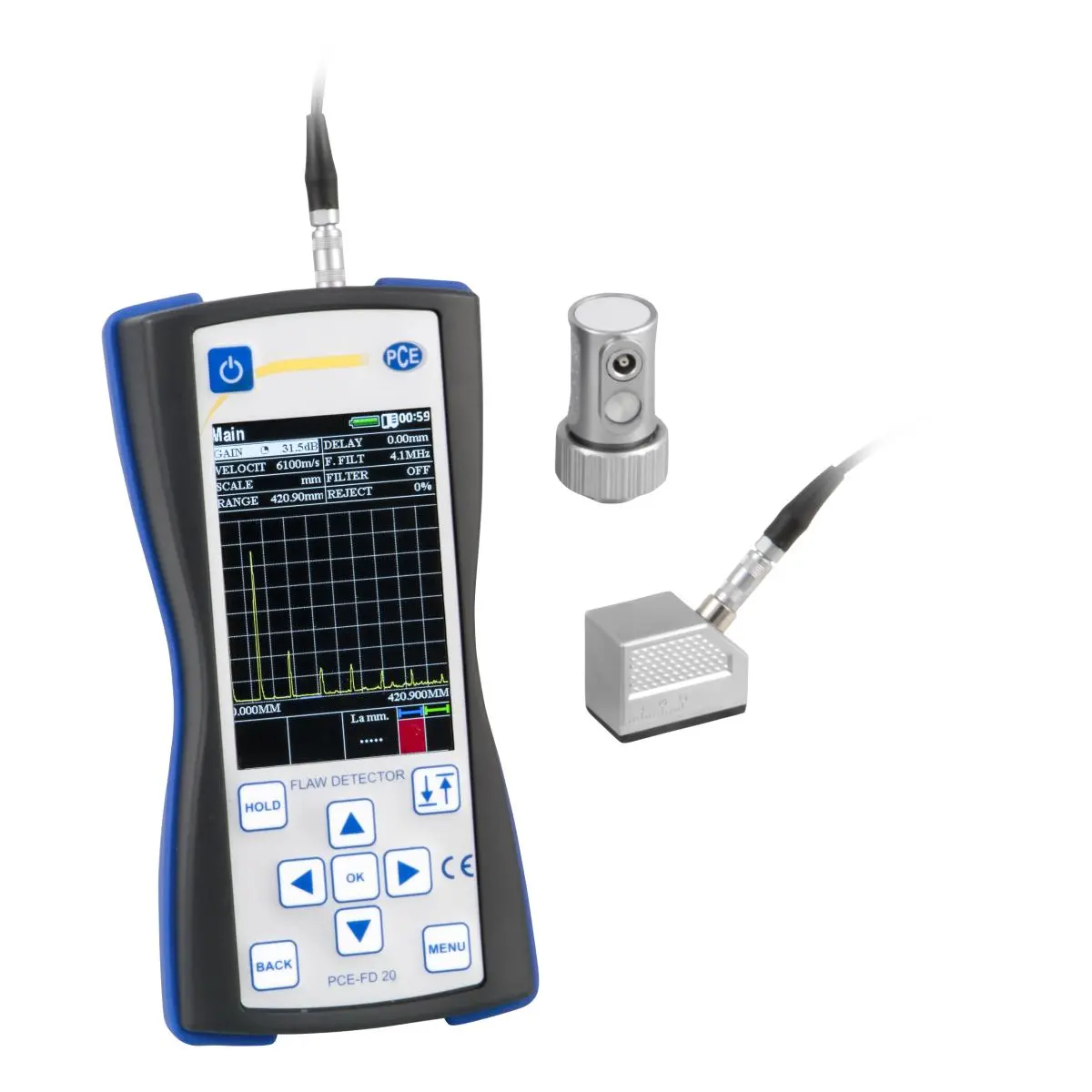

Detector de fallas por ultrasonido para comprobación de material / Alimentación por pilas o red eléctrica / Incluye dos sondas: 45 ° y 90 ° / Cable de conexión de 1,5 m
El detector de fallas PCE-FD 20 sirve para la comprobación de materiales. Uno de los campos de uso del detector de fallas es comprobar si los materiales de trabajo tienen grietas, fisuras, rechupes, etc. El detector de fallas es también apto para comprobar juntas de soldaduras. La medición por ultrasonido permite realizar mediciones no destructivas. Además de detectar fallas, también puede medir la profundidad a la que se encuentra. El límite entre dos materiales diferentes, con una densidad e impedancia característica diferentes hace que el ultrasonido rebote.

Las diferentes sondas envían las ondas ultrasónicas a través del material. Una de las sondas posee la característica de enviar la onda en un ángulo de 90 º, mientras que la otra lo hace en un ángulo de 45 º. Una vez enviado la onda ultrasónica podrá determinar el espesor del material, comprobar juntas de soldaduras y localizar fallas. El peso ínfimo de 250 g permite llevar el aparato a cualquier sitio. Puede ajustar la frecuencia entre 1 y 10 MHz. También puede ajustar la velocidad del ultrasonido entre 1000 y 9999 m/s.

Características

- Geometría de las sondas: 45° y 90°
- Peso ínfimo
- Alimentación por pilas o red eléctrica
- Longitud cable de la sonda: 1,5 m
- Gran pantalla retroiluminada
- Interfaz USB

Especificaciones

Rango de frecuencia

1 ... 10 MHz

Duración del escaneo

6 ... 1000 µm

Velocidad del ultrasonido

1000 ... 9999 m/s

Error de medición del intervalo de tiempo

< ±0,025 µm



Error de medición máximo de la señal de amplitud
en la entrada del receptor en un rango 0 a 110 dB

< ±0,5 dB



Rango de amplificación

125 dB

Promedio de las comprobaciones de material

1 ... 16



Número de puntos de control (amplificación temporal variable)

15



Tiempo de la excitación del pulso hasta la carga

0,0 ... 0,5 µs



Amplitud de la excitación del pulso hasta la carga de 50 Ohmios

100, 200, 300



Frecuencia operativa del receptor a -3 dB

1 ... 10 MHz



Desviación de la amplitud en la señal de entrada
en el rango de 10 a 100 % del tamaño de pantalla

<1 dB



Escaneo

1 ... 1000 µs

Retardo del escaneo

0 ... 2000 µs

Rango de medición del intervalo de tiempo

0 ... 1000 µs

Retardo de la sonda

0 ... 15 µs

Aviso automático en caso de fallos

dual-gate



Ajuste del rango de medición
de la amplificación del tiempo variable

0 ... 2000 µs



Ajuste de los valores límite
de la amplificación del tiempo variable

0 ... 100 %



Detección de la señal (receptor)

Semionda positiva, modo radio

Dimensiones (ancho x alto x profundo)

80 x 162 x 35 mm

Dimensiones pantalla

48 x 74 mm

Alimentación

100 ... 250 V AC
3 x pilas AA 1,5 V

Peso

250 g (sin pilas)

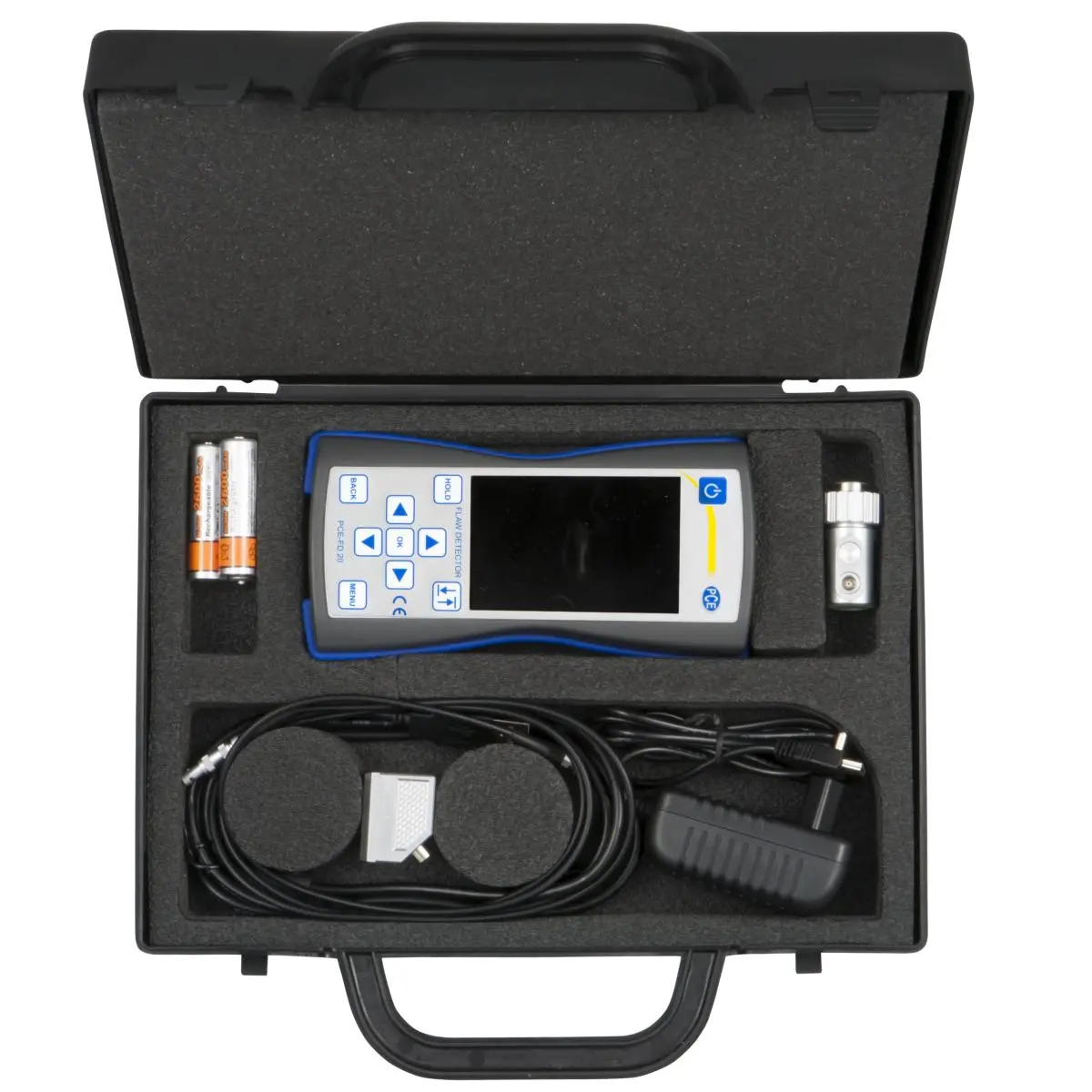

Contenido del envío

1 x Detector de fallas PCE-FD 20
1 x Cable para la sonda de 1,5 m

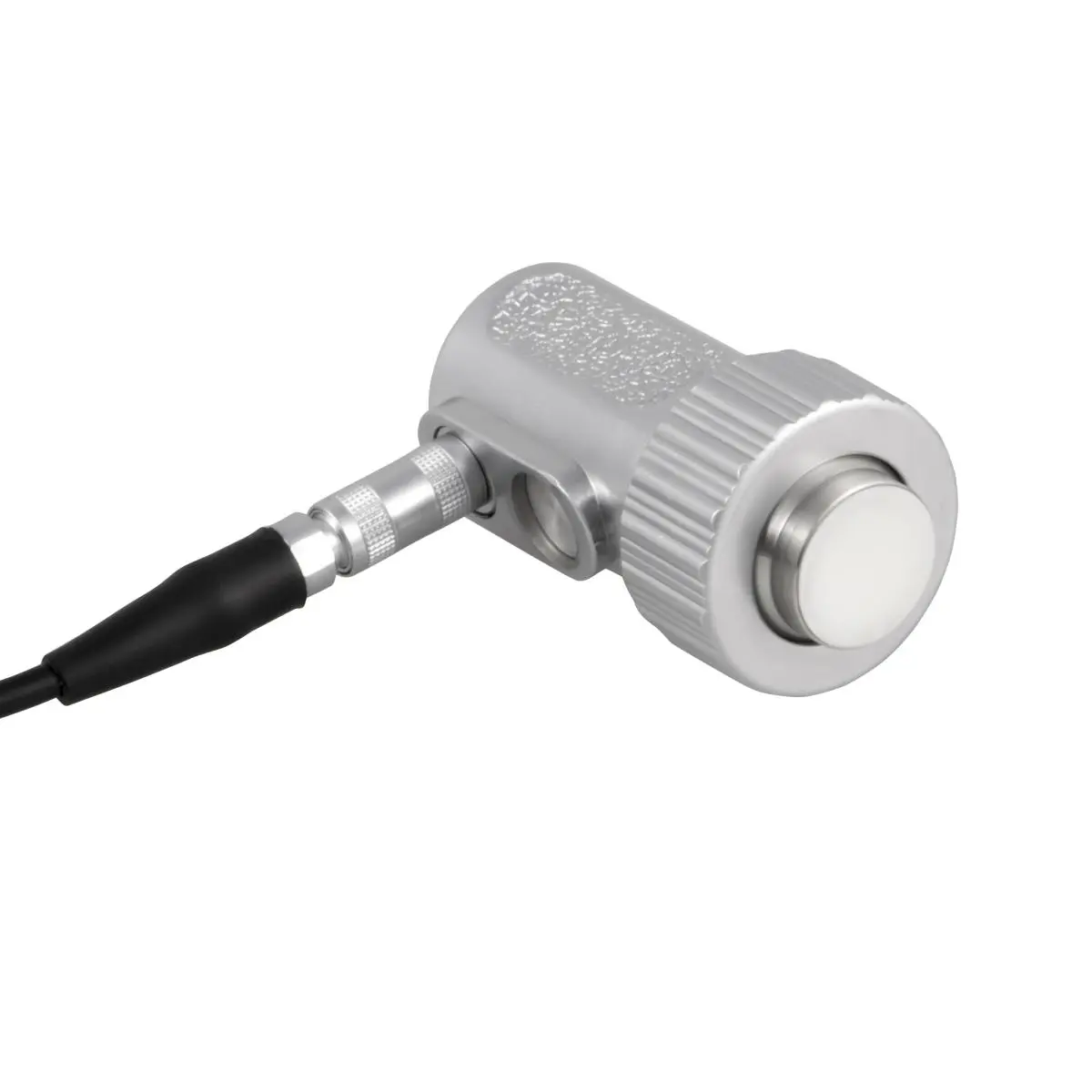

1 x Sonda ultrasónica de 90°

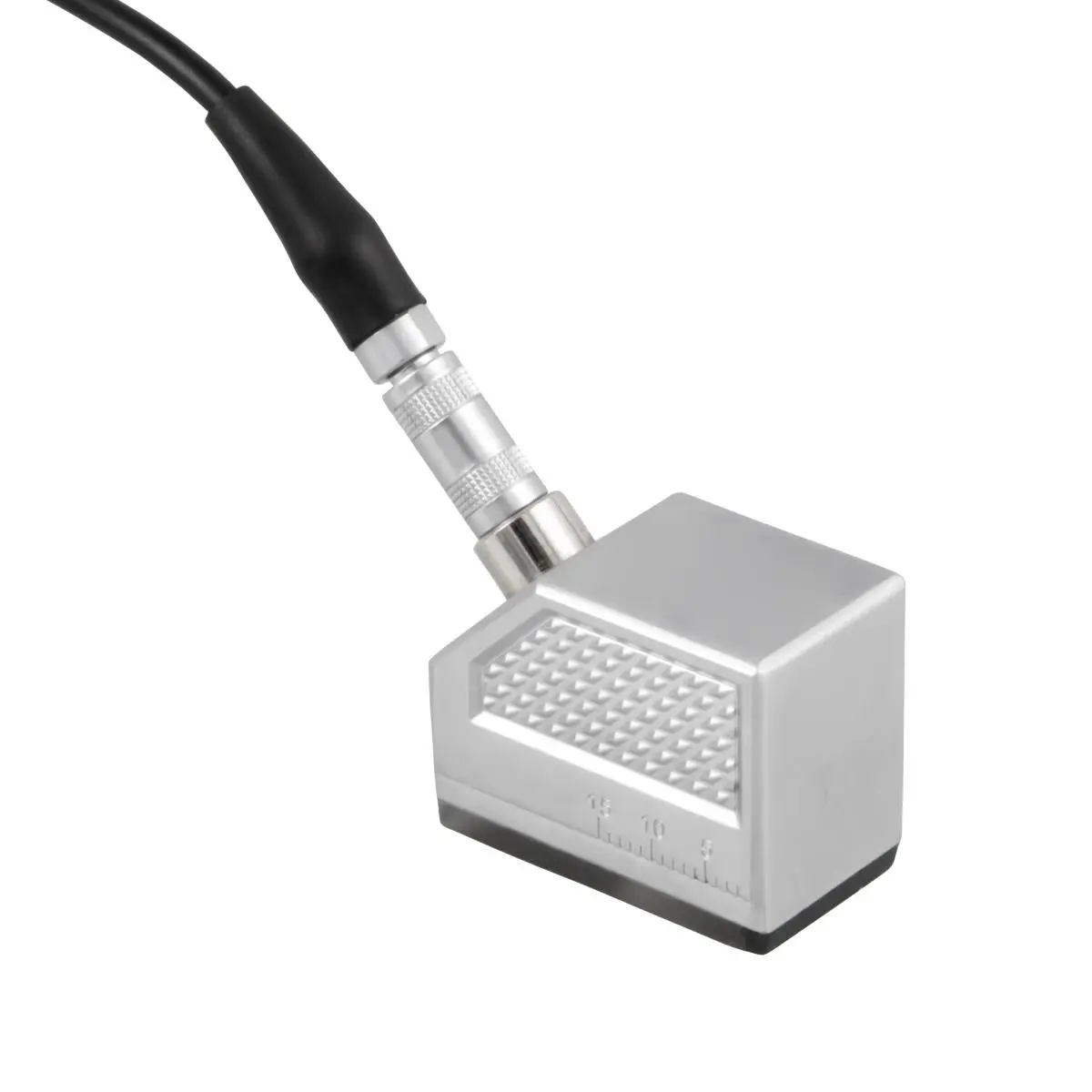

1 x Sonda ultrasónica de 45°
3 x Pilas 1,5 V tipo AA
1 x Cable para cargar
1 x Cable USB
1 x Instrucciones de uso
