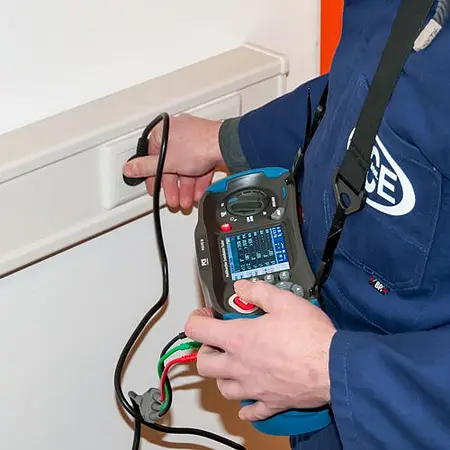

Este dispositivo es un comprobador de instalaciones robusto, equipado con una gran pantalla TFT-LCD a color de 3,5". El comprobador de instalaciones ofrece además de los diferentes modos de medición, como resistencia de aislamiento, resistencia de tierra, impedancia de bucle, tensión, medición de valores bajos de ohmios y prueba DDR con función de cámara, también la posibilidad de documentar la medición con las fotos correspondientes. Con el comprobador de instalaciones podrá asegurarse de que las instalaciones fijas están instaladas de modo seguro y correcto. Gracias a su pantalla dual, los símbolos intuitivos y el elevado grado de visión, podrá realizar una medición cómoda y rápida.

Con el medidor de ohmios de baja frecuencia del comprobador de instalaciones puede comprobar conexiones a tierra, barras de conexión equipotencial y conductores de protección en una frecuencia de ohms baja. El rango bajo de medición de ohmios del comprobador de instalaciones es de 0...2000 Ω con una resolución de 0,001...1 Ω. La medida más importante del comprobador de instalaciones es la medición de la resistencia de aislamiento. En las mediciones de aislamiento, las líneas eléctricas se someten a tensión para dejar fluir las corrientes de fuga, que suelen generar temperatura. En la mayoría de los casos, las fugas de corriente suelen ser tan ínfimas que no suelen ser detectadas por los dispositivos de seguridad; provocando en el peor de los casos, un incendio.

El comprobador de instalaciones puede medir las instalaciones con una tensión de prueba de 125 V, 250 V, 500 V o 1000 V. La corriente de prueba suele ser de 1mA. La medición de tierra del comprobador de instalaciones se realiza independientemente de la alimentación. Para juntar todas las instalaciones y circuitos de un sistema de energía a un potencial común y para la protección contra cortocircuitos y sobretensiones, la resistencia de tierra deberá tener una impedancia lo más baja posible. Con un rango de medición de 0...2000 Ω y una resolución de 0,01...1 Ω el comprobador de instalaciones ofrece, por lo tanto, todas las condiciones para una medición significativa de la resistencia de tierra.
