Referencia: PCE-N30P

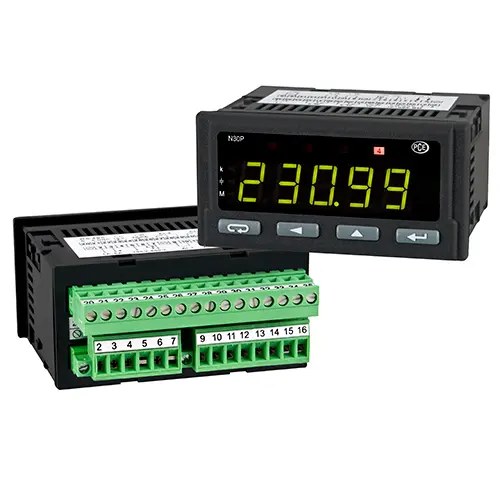

Amperímetro-Indicador PCE-N30P

289.538 CLP$
344.550 CLP$
PCE-N30P
Precio sin IVA ni gastos de envío (7.000 CLP$ + IVA)
Indicador de panel
Réle de alarma
1/5 A AC
Digital
Plazo de entrega: 3 Semanas

Descripción

Amperímetro para medición en una fase de parámetros como la tensión, corriente, potencia, ángulo de fase ... / salida de impulso opcional y interfaz RS485 / frontal IP 65
El amperímetro PCE-N30P es un instalación-indicador que registra y muestra parámetros importantes de la red de una fase. El amperimetro PCE-N30P calcula la potencia aparente, activa y reactiva, el ángulo de desfase y el factor de potencia de las magnitudes de corriente y tensión. Además calcula la potencia promedio durante 15 minutos y la tensión promedio durante 10 minutos. La parametrización y el manejo se realiza mediante las cuatro teclas de la parte frontal del dispositivo. Los rangos de medición del amperímetro (corriente 5 A, tensión 400 V) se pueden ampliar con el convertidor de tensión y corriente. El punto decimal se ajusta automáticamente en función del valor de medición. Las dos salidas de alarma, incluidas en la versión básica, activan una alarma si se exceden los valores límites. Además, el color de indicación del valor de medición cambia con la activación de la alarma. La salida de impulso (opcional disponible) genera 5000 impulsos por kWh. Con la interfaz RS485 (opcional disponible) también puede seleccionar los valores de medición.

Características

- Medición y presentación de 16 parámetros
- Frontal IP 65
- Pantalla tri-color
- Dos salidas de alarma
- Relación corriente / tensión ajustable
- Opcional interfaz RS-485

Especificaciones

Especificaciones técnicas
Entradas Corriente: 0,02 ... 6 A
Tensión: 0 ... 480 V
Frecuencia: 45.00 ... 100.00 Hz
PrecisiónTensión, corriente, frecuencia: 0,2 %
Potencia activa, aparente, reactiva : 0,5 %
Factor de potencia: 0,5 %
Desfase: 1 %
Energía activa, energía reactiva: 0,5 %
Pantalla5 dígitos de 7 segmentos, tri-color
Potencia absorbida 6 VA
Salidas 2 relés de alarma 250 V / 0,5 A NO
Opcional:
Salida analógica (0/4 ... 20 mA o 0 ... 10 V)
Interfaz RS485,
Salida de impulso (5000 impulsos/kWh)
Temperatura ambientalTemperatura operativa: -25 °C ... 55 °C
Almacenamiento: -33 °C ... +70 °C
Dimensiones96 x 48 x 93 mm
Dimensiones para instalación en panel92 x 45 mm (según DIN)
Tensión de alimentación85 ... 253 V AC (45 ... 65 Hz) o DC
20 ... 40V AC (45 ... 65 Hz) o DC
Tipo de protecciónFrontal: IP 65
Peso< 200 g
MontajeClips de montaje con tornillos de sujeción, conexión mediante regletas de bornes
Normativas EN 61010-1 CAT III 600 V

Contenido del envío

Contenido del envío
1 x Amperímetro-Indicador PCE-N30P
1 x Material de sujeción
1 x Instrucciones de uso
