Indicador do painel de série PCE-DPD-Px

Referência: PCE-DPD-P
GTIN (EAN):
236,90 €
286,65 €
Preço sem IVA e sem frete (8,00 € + IVA)
PCE-DPD-P
Preise exkl. MwSt. zzgl. Versandkosten
Prazo de entrega: 1-3 dias (exceto fim de estoque)

Descrição

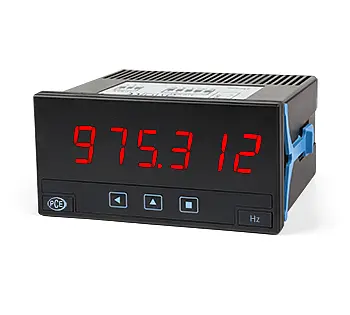

Indicador de painel digital de impulsos série PCE-DPD-Px
Contador de impulsos, tacômetro e
medidor de período / Display LED 6 dígitos vermelhos de 14 mm
Este indicador de painel digital multifunção é um contador de impulsos, tacômetro e medidor de período, para todos os tipos de sinais de impulsos, e para todos os tipos de aplicações na indústria. O indicador de painel digital possui sinais de entrada tipo impulso, e os tipos mais habituais na indústria são NPN, PNP, Namur, push-pull, indutivo, livre de potencial, quadratura, etc. O indicador de painel digital tem um tamanho de 96 x 48mm e mostra os valores em sua tela LED de 6 dígitos vermelhos de 14 mm. O indicador de painel digital possui funções para configurar rapidamente o sensor, múltiplos tipos de contagem (adição, subtração, inibição, quadratura, etc.), acessos diretos para os setpoints de alarme, função "trigger sense" e atrasos de alarme configuráveis, entre outras funções. Este dispositivo tem um design modular, que permite uma grande flexibilidade na hora de alterar, mudar, adicionar ou substituir qualquer um dos módulos que necessitar.

Características

- Indicador de painel digital com função de contador de impulsos, tacômetro e medidor de período
- Display LED 6 dígitos vermelhos de 14 mm
- Dimensões 96 x 48 mm
- Funções: Entradas Push-pull, NPN, PNP, Namur, pick-up, TTL, indutivos, contato mecânico, sinais quadratura (encoder)
- Duas versões de alimentação 85/265 Vac/dc / 11/60 Vac/dc

Especificações

Especificações técnicos
DisplayLED de 6 dígitos e 7 segmentos
Indicação999999 / -199999
Ponto decimalConfigurável
Cores Vermelho ou verde (consultar disponibilidade)
Altura dígitos14 mm
Sinais aceitos NPN, PNP, Namur, pick-up, TTL, indutivos, mecânicos, quadratura
Tensão de excitação +5 Vdc, +9 Vdc, +15 Vdc, +18 Vdc (máx. 70 mA)
Vdc máxima de entrada±30 Vdc
Precisão do quartzo±0.01 %
Estabilidade térmica20 ppm/ºC
Taxa do display15 / segundo
Frequências máximas Contagem de até 250 KHz
Tacômetro e medidor de período de até 500 KHz
Frequências mínimas Tacômetro e medidor de período de até 1 mHz (0.001 Hz)
Alimentação ‘1’85 a 265 Vac/dc (isolada 2500 Veff)
Alimentação ‘2’ 11 a 60 Vdc e 24/48 Vac (isolada 1500 Veff)
Opções de saída e controle Relés, saídas analógicas, comunicações série
Consumo<1,5 W (apenas indicador)
<4,0 W (indicador com opções)
Conexões elétricas Conector de plugue de parafuso
ProteçãoFrontal: IP65
Montagem Painel
Corte do painel92 x 44 mm
Dimensões96 x 48 x 91 mm
PesoAprox. 150 g
Temperatura operacional0 ... 50 °C
Temperatura de armazenamento-20 ... 70 °C

Conteúdo da remessa

Conteúdo enviado
1 x Indicador de painel digital série PCE-DPD-Px
1 x Terminal de alimentação
1 x Terminal de sinal
1 x Lâmina de unidades
1 x Manual de instruções

Nota: O manual completo, a ficha técnica e outras documentações do dispositivo em português, estão disponíveis na seção de downloads.
