Indicador de painel

[zoom]

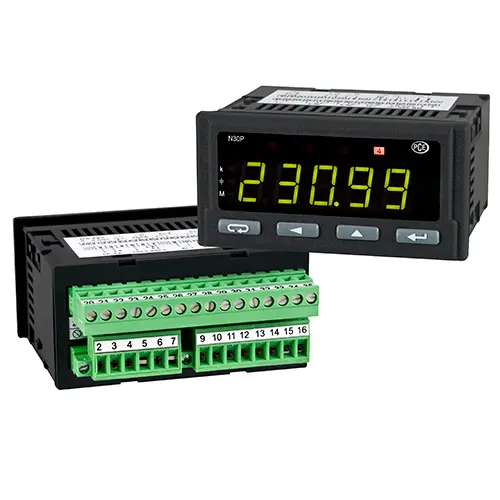

Indicador de painel PCE-N30P

Referência: PCE-N30P

GTIN (EAN):

189,90 €

Preço (sin IVA)

229,78 €

Preço (con IVA)

Preço sem IVA e sem frete (8,00 € + IVA)

Referência

PCE-N30P

Prazo de entrega:3 Semanas

PCE-N30P_Alimentacao

Unidades

Saidas adicionais

Registro de dados

Não

Tipo de medição

Indicador digital

TRMS

–

Categoria de medição

–

Strom

1/5 A AC

Faça sua consulta

Descrição

Indicador de painel PCE-N30P Medição duma fase de parâmetros de rede: tensão, corrente, potência, ângulo de fase... / saída de impulso opcional e interface RS485 / frontal IP 65

O indicador de painel é um instalação-indicador que registra e mostra parâmetros importantes da rede de uma fase. O indicador de painel calcula a potência aparente, ativa e reativa, o ângulo de defasagem e o fator de potência das magnitudes de corrente e tensão. Além disso, calcula a potência mediana durante 15 minutos e a tensão mediana durante 10 minutos.

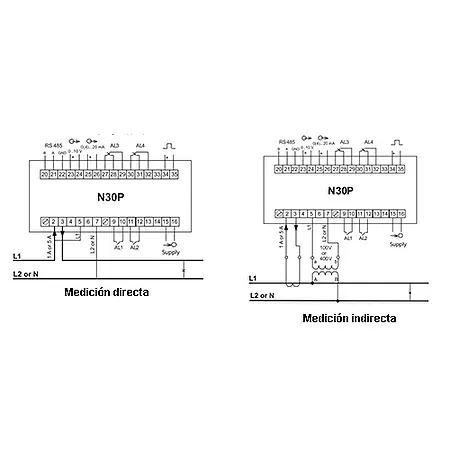

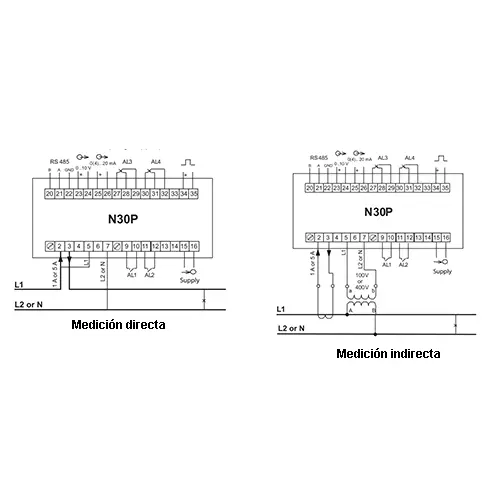

A parametrização e o manuseamento realizam-se mediante as quatro teclas da parte frontal do dispositivo. Os intervalos de medição do instalação-medidores de potência (corrente 5 A, tensão 400 V) podem-se ampliar com o conversor de tensão e corrente. O ponto decimal ajusta-se automaticamente em função do valor de medição.

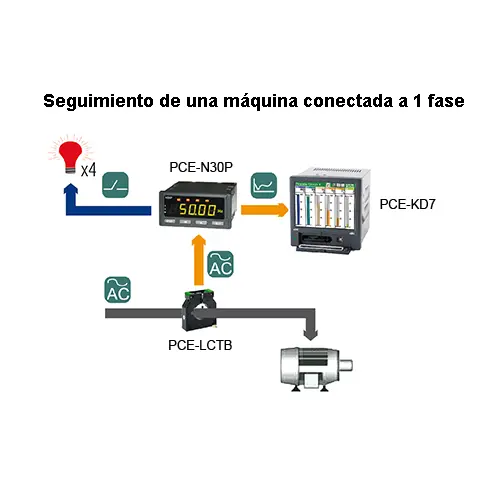

As duas saídas de alarme, incluídas na versão básica, ativam um alarme se os valores limite forem excedidos. Além disso, a cor de indicação do valor de medição muda com a ativação do alarme. A saída de impulso (opcional disponível) gera 5000 impulsos por kWh. Com a interface RS485 (opcional disponível) também pode selecionar os valores de medição.

Características

- Medição e apresentação de 16 parâmetros

- Frontal IP 65

- Tela tricolor

- Duas saídas de alarme

- Relação de conversor de corrente e tensão ajustável

- Opcional interface RS-485

Especificações

Entrada	Corrente: 0,2 ... 6 A Tensão: 0 ... 480 V Frequência: 45.00 ... 100.00 Hz
Precisão	Tensão, corrente, frequência: 0,2 % Potência ativa, aparente, reativa : 0,5 % Fator de potência: 0,5 % Defasagem: 1 % Energia ativa, energia reativa: 0,5 %
Tela	Tela LED de 5 dígitos de 7 segmentos, tricolor
Potência absorvida	6 VA
Saídas	2 relés de alarme 250 V / 0,5 A NO Opcional: Saída analógica (0/4 ... 20 mA ou 0 ... 10 V) Interface RS485, Saída de impulso (5000 impulsos/kWh)
Temperatura ambiental	Temperatura operativa: -25 °C ... 55 °C Armazenamento: -33 °C ... +70 °C
Dimensões	96 x 48 x 93 mm
Dimensões para instalação em painel	92 x 45 mm (segundo DIN)
Tensão de alimentação PCE-N30P-1/3 PCE-N30P-2/4	85 ... 253 V AC (45 ... 65 Hz) ou DC 20 ... 40V AC (45 ... 65 Hz) ou DC
Tipo de proteção	Frontal: IP 65
Peso	< 200 g
Montagem	Clipes de montagem com parafusos de sujeição, conexão mediante placas de bornes
Normativas	EN 61010-1 CAT III 600 V

Conteúdo da remessa

1 x Indicador de painel PCE-N30P (-1 / -2 / -3 ou -4)

1 x Material de sujeição

1 x Instruções de uso

Download

Ficha de dados
