Referência: PCE-P20

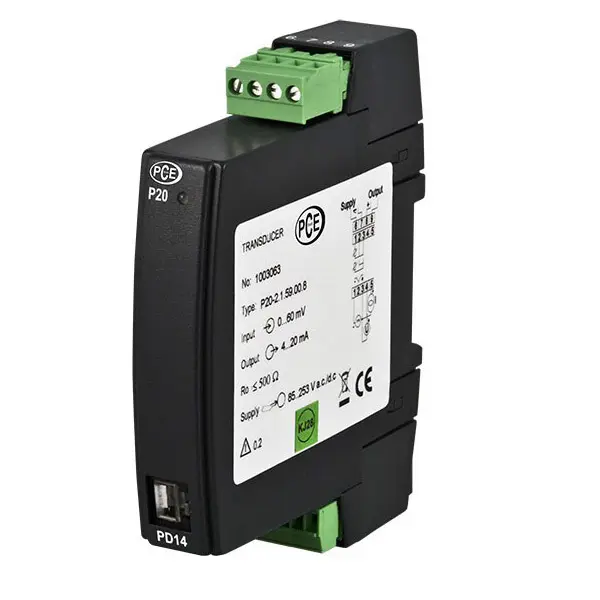

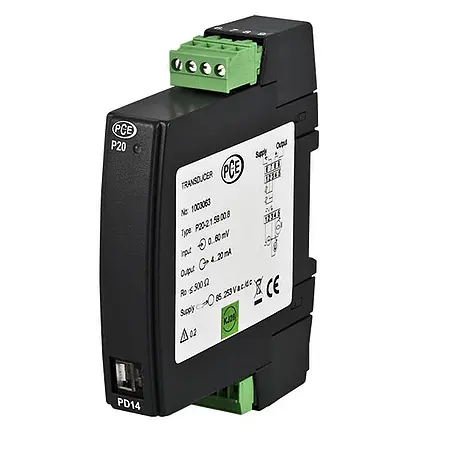

Transdutor de temperatura PCE-P20

199,90 €
241,88 €
PCE-P20
Preço sem IVA e sem frete (8,00 € + IVA)
Prazo de entrega: 10-15 Dias

Descrição

transdutor de temperatura para termoelementos e termômetros de resistência /
ideal para sinais padronizados separação galvânica de entrada e saída
O transdutor de temperatura PCE-P20 foi desenvolvido para converter o sinal de diferentes sensores de temperatura em um sinal padronizado de 4 ... 20 mA. O transdutor de temperatura usa sensores de temperatura como Pt100, Pt1000 ou termoelementos, e pode converter outros tipos diferentes de sinais. Portanto, o transdutor de temperatura pode ser usado amplamente. Até pode converter tensões de -10 ... +10 em diferentes escalas de 4 … 20 mA. A entrada, a saída e a alimentação do transdutor de temperatura estão separadas galvânicamente. O transdutor de temperatura possui compensação de temperatura própria necessária para converter sinais de termoelementos. Portanto, não é preciso conectar uma compensação externa ao transdutor de temperatura PCE-P20. Os parâmetros do transdutor de temperatura são transferidos para o aparelho por meio do adaptador de programação PCE-PD14. Essa função evita uma manipulação indevida do processo. O software também permite ver os valores de medição atuais. Isso é muito vantajoso ao realizar uma nova configuração no transdutor de temperatura mas que ainda não está vinculado com o proceso. Com esta função evita erros antecipadamente.

Características

- Entradas para diferentes tipos de sinal
- Saída 4 ... 20 mA
- Programação a través do software
- Saídas com separação galvânica
- Painel de montagem
- De pequenas dimensões

Especificações

Especificações técnicas
Entrada
Pt100, Pt250, Pt500, Pt1000
Termoelemento tipo K, J, S, N
Tensão contínua
Corrente contínua
Resistência

-200 °C ... 850 °C
-200 °C ... 1200 °C
-10 V ... 10 V
-20 mA ... 20 mA
0 Ω ... 4000 Ω
Saída
Tensão
Corrente

0 ... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V
0/4 ... 20 mA, 20 ... 0/4 mA
Resistência de entrada
Tensão
Corrente

> 1 MΩ
12 Ω ± 1%
Resistência máxima na saída ≤ 500 Ω
Classe de precisão 0,2
Isolamento Entrada e saída separados galvânicamente
Tensão de alimentação 85 V ... 253 V AC / DC
20 V ... 40 V AC / DC
Ajustesmediante adaptador de programação PCE-PD14 fornecido pré-programado
Temperatura operacional- 20 °C ... 55 °C
Temperatura de armazenamento- 20 °C ... 85 °C
Umidade máxima do ar≤95 % H.r.
Dimensões
(largura x altura x profundidade)
22,5 x 100 x 120 mm
Montagem Painel de montagem de 35 mm
Peso 125 g

Conteúdo da remessa

Conteúdo da remessa
1 Transdutor de temperatura PCE-P20
1 Manual de instruções

(sinal de entrada e faixa de medição podem ser reprogramadas com o PCE-PD14)
