Transdutor de corrente até 3000 A / Saída de 1 A ou 5 A / Para
trilhos e cabo /
Para operação com transdutor ou analisador de harmônicos

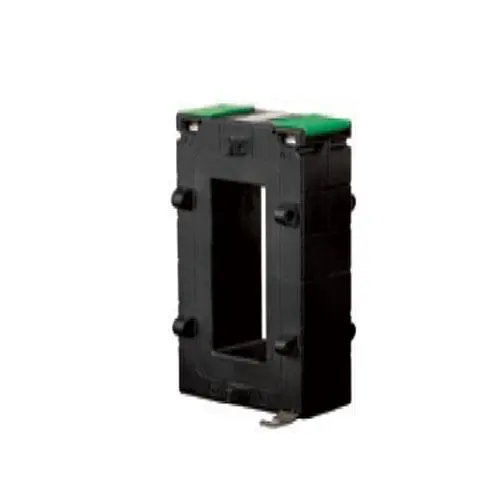

O transdutor de corrente industrial PCE-LCTB100/130V(45)
transforma corrente de até 3000 A AC. Na saída, o
transdutor de corrente industrial proporciona 1 A ou 5 A. O
transdutor de corrente industrial pode ser montado sobre
trilhos com fundo de até 100 mm. Graças ao método de medição indireto é possível fazer medições de corrente altas com segurança com o
transdutor de corrente industrial.
Características
- Transdutor de corrente (entrada):
400 ... 3000 A Tensão máxima: 720 V
- Classe de precisão: 0,2S / 0,2 / 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto
Especificações
Especificações técnicas
Modelo
PCE-LCTB100/130V(45)
Bobinagem primária (entrada máx.)
400 ... 3000 A
Bobinagem secundária (saída)
1 A / 5 A
Classe de precisão
0,2S / 0,2 - para
laboratório e medição de potência
0,5 - para medições precisas
1 - para medições comuns, para
instrumentos analógicos
Fundo
100 mm
Largura
45 mm
Tamanho máximo barra condutora
38 x 128 mm
Tensão máxima
720 V
Potência nominal
2,5 VA ... 30 VA
Temperatura
ambiente
-20 ... +45 ºC
Temperatura de
armazenamento
-50 ... +80 ºC
Corrente térmica de
curto-circuito (lth)
40 x ln
Dinâmica de
corrente de curto-circuito (ldyn)
2,5 x l th
Fator de segurança
5
Conteúdo da remessa
Conteúdo da remessa
1 x Transdutor de corrente industrial
PCE-LCTB100/130V(45)
1 x Manual de instruções
