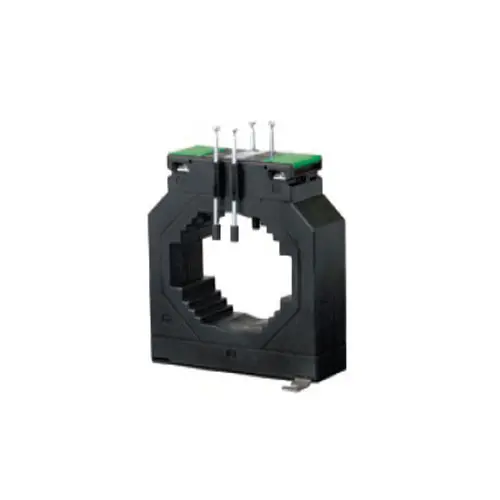

Conversor de corrente PCE-LCTB 140/100H (45)

Conversor de corrente PCE-LCTB 140/100H (45)

Referência: PCE-LCTB 140/100H (45)
GTIN (EAN):
39,00 €
47,19 €
Preço sem IVA e sem frete (8,00 € + IVA)
PCE-LCTB 140/100H (45)

Descrição

Conversor de corrente série PCE-LCTB 140/100H (45) para medição de correntes CA até 4000 A
O conversor de corrente série PCE-LCTB 140/100H (45) serve para detectar diretamente correntes alternadas que são muito altas nos circuitos. O conversor de corrente transforma a corrente primária em uma corrente secundária reduzida proporcionalmente, que pode ser processada por um medidor. Adicionalmente, o conversor de corrente protege os medidores conectados de tensões muito altas. O conversor de corrente série PCE-PCE-LCTB 140/100H (45) pode detectar, dependendo da versão, correntes primárias entre 200 A até 4000 A, e transformá-las em correntes secundárias de 1 A ou 5 A. Adicionalmente, é possível selecionar as classes de precisão: 1 / 0,5 / 0,2 / 0,2s.

Características

- Bobinagem primária (entrada): 200 A ... 4000 A
- Bobinagem secundária (saída): 1 A / 5 A
- Tensão do sistema: máx. 720 V
- Classes de precisão: 0,2s / 0,2 / 0,5 / 1
- Frequência: 5 Hz
- Normas IEC/EN 60044-1, BS 3938, IS 2705-1
- Fácil instalação
- Dimensões compactas

Especificações

Especificações técnicas
Bobinagem primária (entrada máx.) 200 ... 4000 A
Bobinagem secundária (saída)1 A / 5 A
Classe de precisão0,2s / 0,2 - para medições de laboratório e de potência
0,5 - para medições precisas
1 - para medições ordinárias, para medidores
analógicos
Largura 51 mm
Fundo 140 mm
Diâmetro do orifício Ø 86 mm
Tamanho máximo do trilho 100x30mm, 2x80x25mm, 2x70x30mm
NormasIEC/EN 60044-1, BS 3938, IS 2705-1
Caixa 10 % de fibra de vidro de policarbonato reforçado, resistente ao fogo de acordo com UV94V-0
Conexões 2 conectores em cada lado
Classe térmica E (até 120 ºC)
Tensão do sistema Máx. 720 V
Potência nominal 1,5 VA ... 60 VA
Temperatura ambiente -20 ... +45 °C
Temperatura de armazenamento -50 ... +80 °C
Corrente de curto-circuito térmica (l th) 40 x In
Corrente de curto-circuito dinâmica (l dyn) 2,5 x l th
Fator de segurança5

Conteúdo da remessa

Conteúdo da remessa
1 x  Conversor de corrente série PCE-LCTB 140/100H (45)
1 x Manual de instruções
