Multímetro

Um multímetro digital é usado para medir parâmetros da eletricidade como tensão e corrente, mas, além deste tipo de medição, um multímetro moderno permite também medir capacidade, indução, resistência e temperatura. Praticamente qualquer multímetro atual integra um testador de continuidade e diodo, portanto é possível verificar materiais semicondutores. O valor é medido através de um conversor analógico-digital e é exibido na tela do multímetro. Diversos modelos de multímetros TRMS, além de indicar o valor de forma numérica, integram também um gráfico de barras, o que oferece a vantagem de permitir ao usuário analisar melhor o valor de medição. Graças a esta função, um multímetro TRMS pode se assemelhar muito a um multímetro analógico.

Poderá adquirir estes produtos na nossa loja online ou pode também contatar com a PCE Ibérica por e-mail em ou por telefone +34 967 543 548.

Para poder fazer um bom assessoramento, como ocorre com todos os equipamentos de medição, primeiro é importante esclarecer para qual aplicação o multímetro será usado. Será usado diariamente e em ambientes industriais complicados ou é para um uso mais leve e esporádico? Será usado para fins educacionais? Ou é simplesmente para a prática de algum hobby?

Depois que essas perguntas fundamentais forem respondidas, estaremos um passo mais perto de encontrar o multímetro perfeito para você. Agora já pode conferir nossa lista com os diferentes tipos de multímetro e ver nossa gama completa de produtos.

Multímetro analógico ou digital?

- Multímetro analógico

Um multímetro analógico dificilmente é usado em aplicações diárias, pois tarefas como ler a escala correta ou escolher a faixa de medição correta não são tão fáceis quanto em um multímetro digital. No entanto, um multímetro analógico é útil em outras aplicações como na formação ou em apresentações. Este tipo de multímetro tem uma vantagem, pois pode mostrar o valor medido com um indicador analógico e observar como ele se move dependendo do valor medido. Isso oferece ao usuário uma percepção melhor e mais rápida das medidas e, por esse motivo, recomendamos um multímetro analógico para fins de capacitação e demonstração.

- Multímetro digital

Um multímetro digital, comparado a um multímetro analógico, tem a vantagem de poder ser equipado com muitas funções mais, portanto, esta classe de multímetro também pode medir outras magnitudes, como temperatura. Além disso, um multímetro digital também pode ter memória e interface para conectá-lo a um computador. Ao contrário de um multímetro analógico que possui uma agulha para indicar o valor medido, em um multímetro digital os valores são exibidos em uma tela digital. No caso de um multímetro digital, o número de dígitos que ele pode representar na tela, indicará a resolução do equipamento. O que é um dígito? O dígito vem do inglês e significa simplesmente número ou lugar. Portanto, é importante ter em consideração ao escolher um multímetro que, quantos mais dígitos ele tiver, maiores serão os valores medidos. Nesse contexto, geralmente especificam que um multímetro tem uma tela de 3 ½ dígitos ou uma tela de 4 ½ dígitos. Isso significa que o multímetro tem 3 dígitos completos e disponíveis para mostrar um valor medido, portanto o multímetro pode representar até 999, mas além desses 3 dígitos, também há meio dígito na tela. Este é sempre o primeiro número na tela e pode ser usado para representar o "1" ou o símbolo negativo. Disso, pode-se deduzir, que um multímetro com uma tela de 3 ½ dígitos pode mostrar no máximo 1999 ou -999.

Além da exibição numérica dos valores medidos, o multímetro digital pode representar um gráfico de barras na tela, que se assemelha muito a uma escala em um multímetro analógico. O gráfico ajuda ao usuário a estimar o valor medido com o multímetro.

Como complemento às funções típicas de medição, como voltagem e corrente, resistência, capacitância, etc., muitos tipos de multímetros também podem realizar testes de diodos e testes semicondutores, detecção de tensão sem contato, medição de temperatura, etc. Isso torna o multímetro um medidor universal perfeito para indústria e artesanato.

Quando falamos de um multímetro, geralmente podemos encontrar entre suas especificações o parâmetro RMS ou TRMS (ou RMS verdadeiro), o que significa que em uma CA não sinusoidal o sinal é medido corretamente e é exibido na tela do multímetro. Aqui deve-se ter em consideração que um multímetro funciona em diferentes espectros de frequência e as larguras de banda comuns para medições TRMS de corrente e voltagem são 10 kHz ou 100 kHz.

Um multímetro padrão tem uma faixa de medição de corrente de até 10 A, mas podem medir correntes CC ou CA mais altas usando uma pinça de corrente externa para multímetros. Este tipo de pinça de corrente para multímetros, pode medir até vários milhares de ampères indiretamente. Estas pinças de corrente proporcionam um sinal de saída que pode ser em mV ou A. Dessa forma, pode ser relativamente fácil determinar por meio da função de medição de corrente, a corrente que flui no condutor.

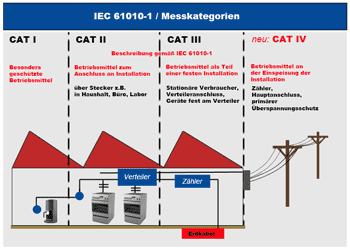

Por último, não devemos esquecer da segurança de um multímetro ao planejar sua aquisição. O multímetro é classificado em diferentes categorias de segurança, na imagem à esquerda, poderá ver essa classificação e expandir a informação sobre as categorias de segurança.

Como avançamos anteriormente, um multímetro pode ser classificado dentro de dois grandes grupos principais, dependendo se é um multímetro digital ou analógico. A seguir, detalhamos as características de um multímetro digital e de um multímetro analógico.

Como definição geral, podemos dizer que um multímetro é um medidor que pode ser usado para fazer medições de diferentes magnitudes, e não apenas elétricas, pois, embora o multímetro seja amplamente utilizado como um medidor de tensão e corrente, seja alternada ou contínua, também pode medir com precisão resistências, condensadores, diodos e bobinas.

Multímetro digital

A vantagem de um multímetro digital é que devido à sua construção simples, derivada da produção em massa de partes eletrônicas, ele pode ser colocado à venda a um preço econômico. Graças ao desenvolvimento de displays de LCD modernos, foi possível aprimorar a operação do multímetro. Dependendo da magnitude que queremos medir e da faixa que selecionarmos, será indicado na tela o valor como dígito e como gráfico de barras (se o multímetro dispõe dessa opção). Também possui fusíveis que protegem o equipamento contra sobretensão e polaridade inversa. Este tipo de multímetro geralmente é muito resistente a choques e quedas, devido ao fato de que ele não está composto de partes móveis. Alguns modelos contam com seleção automática da faixa de medição. Um multímetro digital pode ser alimentado por pilhas, fonte de alimentação ou painel solar.

O multímetro digital converte o sinal usando um transdutor analógico-digital, indicando o valor medido como valor numérico. As faixas de medição são geralmente de 200 mV até 1000 V e de 20 µA até 20 A. Na medição de tensão, geralmente têm uma alta impedância interna de 1 a 20 MO; o valor normal é de 10 MO. Dependendo da faixa de medição, o erro relativo é normalmente menor que 1 %. Um multímetro de alta qualidade tem uma precisão de 0,2% na medição contínua de tensão e a resistência é medida em uma fonte de corrente constante a partir da tensão.

Um multímetro digital pode ser equipado com outros sensores com os quais também pode medir som ou ruído, luminosidade, umidade e temperatura. Graças a esses sensores, o campo de uso do multímetro é ampliado pois, além disso, esses sensores externos podem dispor de saídas de tensão. Além de medir umidade, temperatura, pressão sonora ou intensidade de luz, também é possível equipar o multímetro com sensores para medir revoluções, pressão ou velocidade do vento.

Multímetro analógico

Por outro lado, um multímetro analógico utiliza um indicador em forma de agulha para indicar o valor da medição. O valor é indicado em diferentes faixas e em diferentes escalas e cada valor é identificado com uma marca, o que permite calcular também valores intermediários. A precisão de um multímetro analógico também pode chegar a ser muito alta, podendo chegar a alcançar menos de um 1 % nos modelos de alta gama.

A agulha de medição é acionada por uma agulha e as faixas de medição normalmente encontram-se, para a medição de tensão contínua entre 100 mV e 1000 V e entre 100 µA e 10 A para correntes contínuas. Alguns multímetros de gama alta permitem a medição em faixas ainda menores. Deve-se levar em consideração que, ao medir a tensão, um multímetro analógico geralmente possui uma impedância interna bastante inferior que um multímetro digital e isso pode causar diferenças na medição de fontes de tensão de alta resistência. O uso de amplificadores integrados permite reduzir a influência da impedância interna na medição de tensão e corrente. É por isso que um multímetro analógico deve alcançar uma alta impedância interna na medição de tensão, para medir de forma equivalente a um multímetro digital.

Na medição da resistência, é calculada a corrente que pode passar através de uma pilha integrada. A medição serve apenas para ter uma idéia aproximada, porque a relação não é em absoluto linear. Os equipamentos de alta gama permitem usar uma eletrônica amplificadora para a medição de resistência.

Multímetro: diferentes modelos

O multímetro também pode ser classificado por sua forma e dimensões. Um multímetro de mão geralmente possui um design clássico com um design compacto, uma tela na parte superior, o botão comutador na parte central e as conexões na parte inferior. Este tipo de multímetro é usado principalmente pelo pessoal de manutenção como medidor universal.

Um multímetro de mesa ou laboratório é usado em postos de trabalho estacionários. Este tipo de multímetro é muito semelhante ao notebook mas normalmente possui uma tela maior e é alimentado através da rede elétrica a 230 V AC. Um terceiro tipo de multímetro é o tipo lápis, usado principalmente por técnicos em oficinas para fazer pequenas medições. Outra categoria de multímetro são as pinças amperimétricas e também os osciloscópios com função de multímetro.
