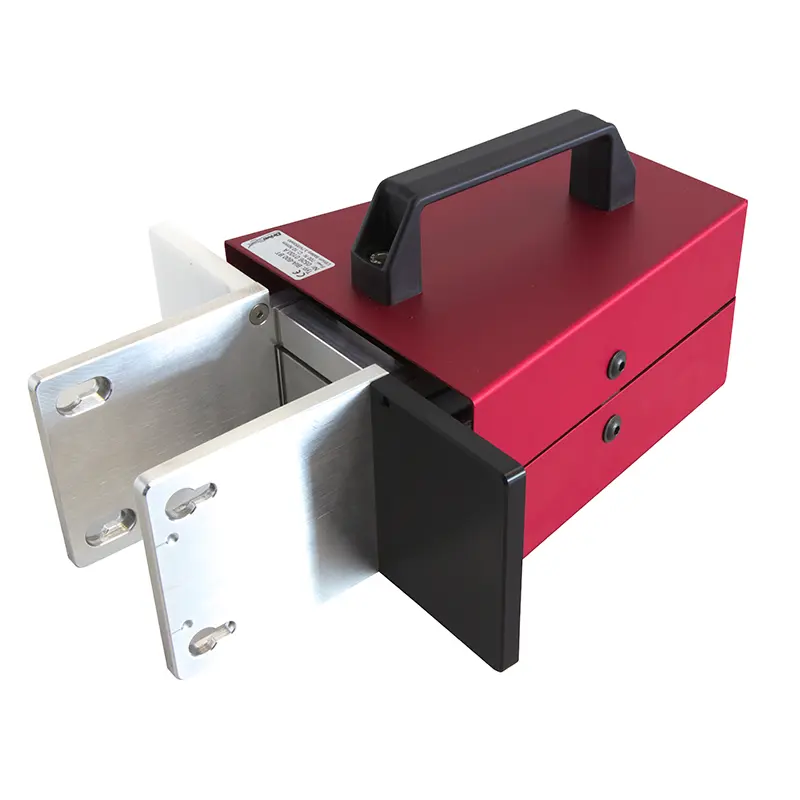

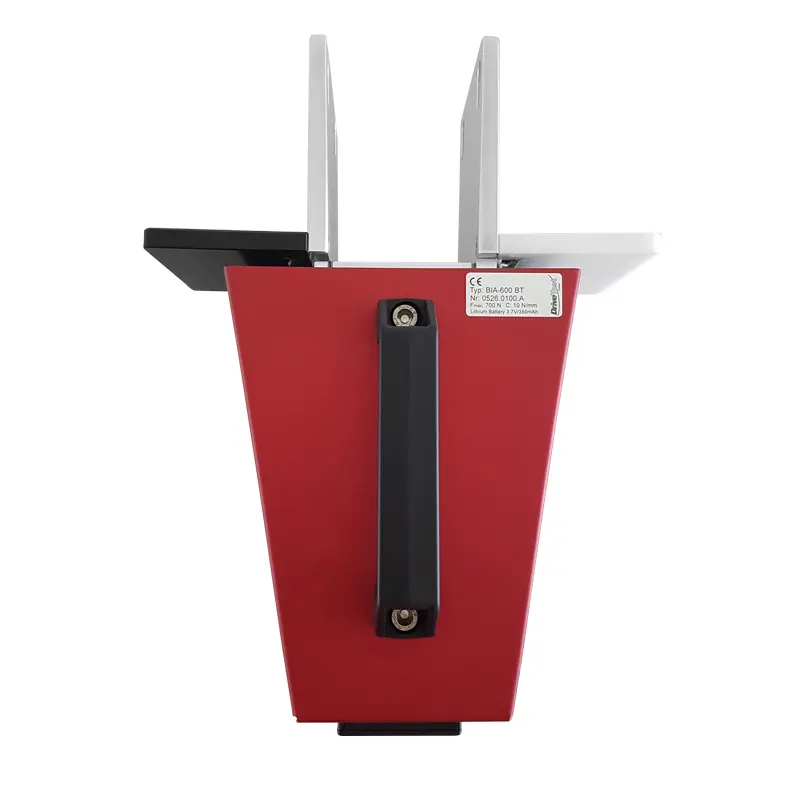

Medidor de força de fechamento mecânico BIA600 BT para portas de ônibus
Referência: BIA600 BT
Prazo de entrega: 10-15 Dias
Medidor de força de fechamento - Bluetooth
Sistema de medição de fechamento para portas de veículos ferroviários e rampas de acesso
Sistema de medição de fechamento para portas de veículos ferroviários e rampas de acesso
Isso resulta em muitas vantagens no uso diário, como identificação automática do ponto de medição usando códigos QR e códigos de barras, disponibilidade imediata dos valores medidos e criação direta de um relatório em PDF.
- Suporte em padrões relevantes: orientação ao usuário e avaliação
de acordo com a norma EN 14752:2015, EN 14752:2005 (opcional)
- Medições precisas: garantidas por orientação sem atrito e célula de carga
da plataforma
- Design robusto: caixa feita de material de alta resistência para uma longa
vida útil em ambientes agressivos
- Sem fio: fim das conexões por cabo
- Identificação do ponto de medição: através de códigos QR e códigos de barras
(solução integrada)
- Fácil manuseio: implementa a experiência de anos de uso
- Ampla assistência ao usuário: o serviço de calibração e
as atualizações de software garantem o uso das normas atuais
- Fiabilidade do processo: a instrução de verificação integrada garante uma
medição em conformidade com as diretrizes
- Ampla faixa de temperatura operacional
- Multilíngue: DE / EN / ES / FR / IT / CN
- Suporte em padrões relevantes: orientação ao usuário e avaliação
de acordo com a norma EN 14752:2015, EN 14752:2005 (opcional)
- Medições precisas: garantidas por orientação sem atrito e célula de carga
da plataforma
- Design robusto: caixa feita de material de alta resistência para uma longa
vida útil em ambientes agressivos
- Sem fio: fim das conexões por cabo
- Identificação do ponto de medição: através de códigos QR e códigos de barras (solução integrada)
- Sem fio: fim das conexões por cabo
- Identificação do ponto de medição: através de códigos QR e códigos de barras (solução integrada)
- Fácil manuseio: implementa a experiência de anos de uso
- Ampla assistência ao usuário: o serviço de calibração e
as atualizações de software garantem o uso das normas atuais
- Fiabilidade do processo: a instrução de verificação integrada garante uma medição em conformidade com as diretrizes
- Ampla faixa de temperatura operacional
- Multilíngue: DE / EN / ES / FR / IT / CN
- Fiabilidade do processo: a instrução de verificação integrada garante uma medição em conformidade com as diretrizes
- Ampla faixa de temperatura operacional
- Multilíngue: DE / EN / ES / FR / IT / CN
| BIA-600 BT | ||
| Aplicação da força | Ambos os lados | |
| Faixa | 0 ... 700 N | |
| Resolução | 1 N | |
| Precisão | ±3 N ±3 % |
0
... 100 N > 100 N |
| Rigidez | 10 N/mm | |
| Largura | 90 mm | |
| Superfície | 100 x 100 mm | |
| Princípio de medição | Extensômetro | |
| Taxa de amostragem | 250 Hz / 4 ms | |
| Proteção contra sobrecarga | Sim | |
| Alimentação | USB de 5 V DC / máx. 500 mA | |
| Carregador | Sim | |
| Autonomia (medição contínua) | 10 horas (com carga total) | |
| Temperatura de operação | -10 ... +40 ºC | |
| Temperatura de armazenamento | -40 ... +50 ºC | |
| Umidade | <90 % H.R. sem condensação | |
| Dimensões | 320 x 250 x 110 mm | |
| Peso | 3 kg | |
| Espaçadores | ||
| - Conjunto completo para todas as larguras de abertura de acordo com a norma EN 14752:2015 | ||
| - Detecção automática dos espaçadores utilizados | ||
| - Ajuste automático do valor limite de acordo com a largura da abertura | ||
| - Fácil de usar, montagem rápida sem ferramentas | ||
| - Design robusto, baixo peso, POM | ||
| - Juntamente com o sensor BIA 600, SEB2 em uma maleta de transporte | ||
| Software de avaliação para PC PinchPilot | ||
| - Multilíngue (DE, EN, IT, FR, ES) | ||
| - Representação gráfica da curva de força | ||
| - Cálculo de valores característicos relevantes para a norma | ||
| - Possibilidade de avaliação de acordo com diferentes diretrizes | ||
| - Ajuste de diretrizes definidas pelo usuário | ||
| - Impressão de protocolo | ||
| - Exportação de dados (Excel, CSV, PDF) | ||
| App Force Meter disponível em Google Play Store | ||
| - Force Meter: aplicativo de fácil uso com atualizações automáticas de diretrizes e normas | ||
| - Economia de tempo: informação imediata sobre o resultado da medição, incluindo fácil geração de relatórios | ||
| - Escritório eletrônico: reduz o papel e os custos associados e protege o meio ambiente | ||
| - Pode ser usado individualmente - Possibilidade da integração da assinatura do cliente | ||

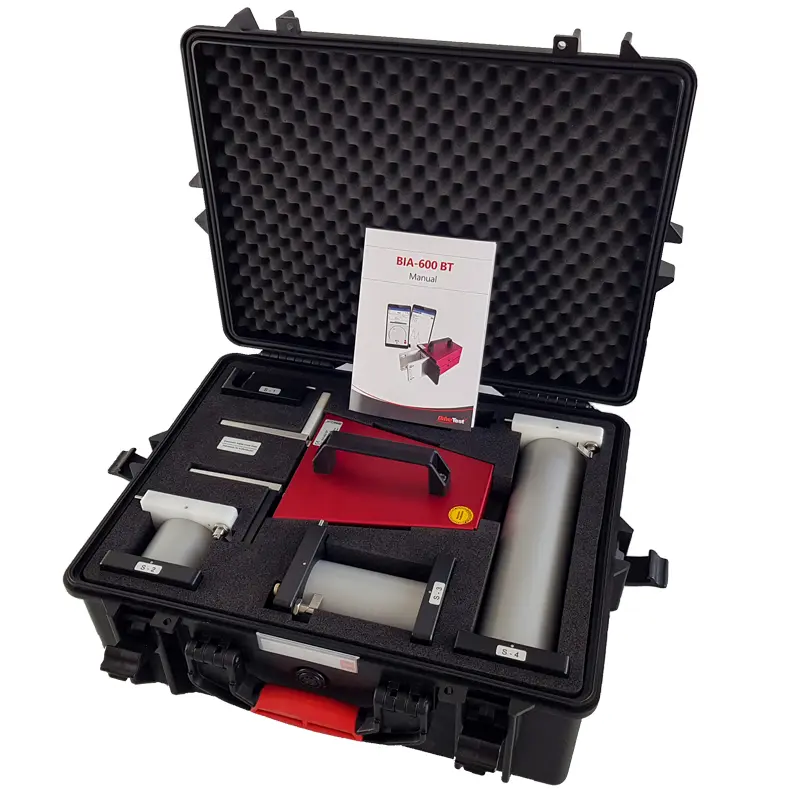

1 Medidor de força de fechamento BIA-600 BT
1 Espaçador (4 unid.) de acordo com EN 14752:2015
1 App Force Meter disponível para download na Google Play Store
1 Software PinchPilot (pendrive USB)
1 Cabo USB
1 Guia rápido
1 Software PinchPilot (pendrive USB)
1 Cabo USB
1 Guia rápido
1 Manual de instruções
1 Maleta de transporte acolchoada

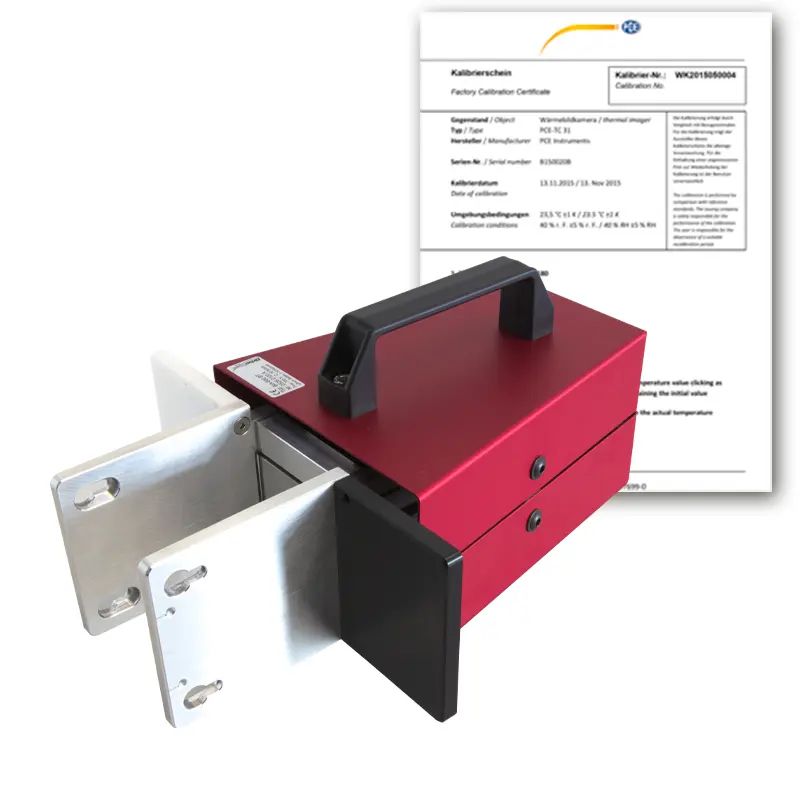

1 Certificado de calibração ISO
1 Certificado de calibração ISO
Descrição Software / Requisitos técnicos
Nossos instrumentos de medição requerem um software. Nosso software é
usado para avaliar os dados obtidos durante as medições de força de
fechamento. Dependendo do instrumento de medição que possua, poderá baixar diferentes
softwares.
- Sistema operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
Software PinchPilot
Nosso software "PinchPilot" é usado para avaliar os dados
obtidos durante as medições da força de fechamento. Nenhum
software adicional é necessário para o trabalho diário.
Exportação de dados
O PinchPilot fornece todas as funções necessárias para medições
de rotina. Caso necessite processar os dados em outro lugar,
vários tipos de exportação estão disponíveis:
Exportação de texto: Valores de medição em formato de série numérica; pode ser importada, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Exportação de texto: Valores de medição em formato de série numérica; pode ser importada, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Avaliação de acordo com as diretrizes de PinchPilot
O software avalia os resultados da medição de acordo com as diretrizes de PinchPilot. Estas são baseadas na normativa aplicável (lei, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos as diretrizes de PinchPilot atualizadas. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.
O software avalia os resultados da medição de acordo com as diretrizes de PinchPilot. Estas são baseadas na normativa aplicável (lei, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos as diretrizes de PinchPilot atualizadas. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.
Documentação dos resultados
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não tenha uma licença para a versão baixada.
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não tenha uma licença para a versão baixada.
Atualmente é possível avaliar as seguintes normas e diretrizes:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
