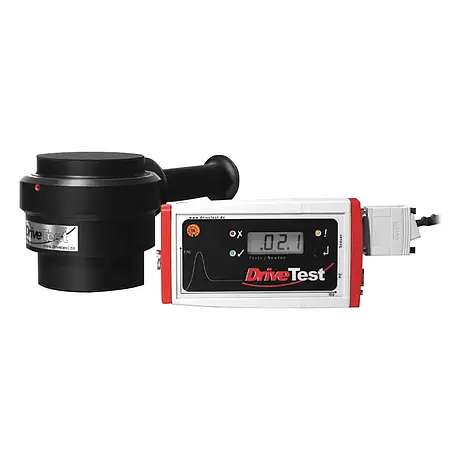

Medidor de força de fechamento mecânico BIA Klasse 1 para portas de ônibus
Referência: BIA Klasse 1
Prazo de entrega: 15-20 Dias
Sistema de medição de fechamento para portas de
ônibus, trens e rampas de acesso
Medidor de força de fechamento para garantir a segurança
Medidor de força de fechamento para garantir a segurança

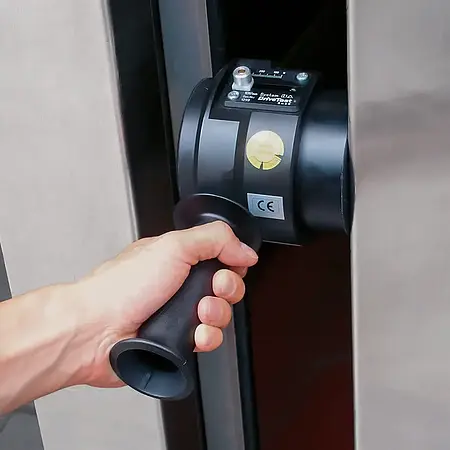

O Original BIA Classe 1 é um medidor de força de fechamento eletrônico para portas de veículos ferroviários e ônibus. Seu design elaborado combina precisão com robustez e garante leituras precisas mesmo após anos de uso em ambientes agressivos.

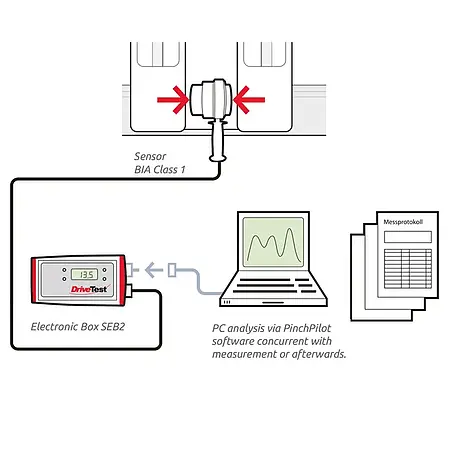

Ao realizar medições cíclicas em veículos com várias portas, é muito importante uma
execução rápida e fácil. Para isso, foi desenvolvido
um software que reduz drasticamente o procedimento de medição e o
trabalho de documentação. Com apenas algumas etapas operativas, pode
realizar medições de um veículo completo, imprimir os valores em forma de tabela e
armazená-los em uma base de dados.
Fornecemos interfaces adequadas (por exemplo, Microsoft® DLL ou National
Instruments® LabVIEW) para sua integração em uma sequência de teste
automatizada.
- Normas aplicáveis: EN 14752:2005, VDV 111, 2001/85/EG
- Medição precisa
- Design robusto
- Manuseio simples
- Funcionamento mediante uma única tecla ou através da
interface DLL de Microsoft® DLL ou National Instruments® LabView Bibliothek
- Conteúdo completo da remessa, incluído uma maleta de transporte de alta
qualidade e software
- Software profissional completo PinchPilot
- Amplo suporte ao usuário: serviço de calibração, serviço de mudança
de normas
- Suporte para a gestão de grandes frotas
- Normas aplicáveis: EN 14752:2005, VDV 111, 2001/85/EG
- Medição precisa
- Design robusto
- Manuseio simples
- Funcionamento mediante uma única tecla ou através da
interface DLL de Microsoft® DLL ou National Instruments® LabView Bibliothek
- Conteúdo completo da remessa, incluído uma maleta de transporte de alta
qualidade e software
- Software profissional completo PinchPilot
- Amplo suporte ao usuário: serviço de calibração, serviço de mudança
de normas
- Suporte para a gestão de grandes frotas
| Original BIA Classe 1 | |
| Faixa | 25 ... 310 N |
| Resolução | 1 N |
| Precisão | ±3 N ou 3 % do valor |
| Rigidez | 10 N/mm |
| Largura | 115 mm |
| Diâmetro | 100 mm |
| Princípio de medição | Extensômetro |
| Taxa de amostragem | 250 Hz / 4 ms |
| Proteção contra sobrecarga | Sim |
| Alimentação | 1 pilha de 9 V |
| Temperatura operativa | -10 ... +40 ºC |
| Temperatura de armazenamento | -40 ... +50 ºC |
| Umidade | <90 % R.H. sem condensação |
| Dimensões | 260 x 130 x 115 mm |
| Peso | 2,1 kg |
| Módulo externo SEB2 (display) | |
| - Unidade de registro de dados com display LCD e indicadores de estado LED, tecla de operação, interface em série | |
| - Medição opcional controlada por PC | |
| - Alimentação: Pilha de 9 V | |
| - Data/Hora | |
| - Memória para 100 valores | |
| - Interface para sensor e PC | |
| - Exibição de valor máximo e força efetiva | |
| - LED de avaliação: OK / not OK | |
| Software de avaliação para PC PinchPilot | |
| - Multilíngue (DE, EN, IT, FR, ES) | |
| - Representação gráfica da curva de força | |
| - Cálculo dos valores característicos relevantes para a norma | |
| - Possibilidade de avaliação de acordo com diferentes diretrizes | |
| - Ajuste de diretrizes definidas pelo usuário | |
| - Impressão do protocolo | |
| - Exportação de dados (Excel, CSV, PDF) | |
| - Identificação opcional do ponto de
medição - Requisitos do sistema Software PinchPilo (ver Acessórios) |
|

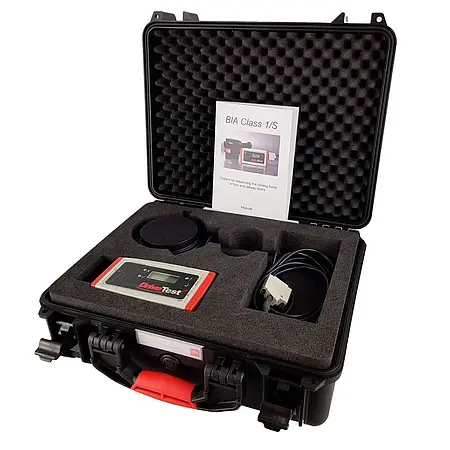

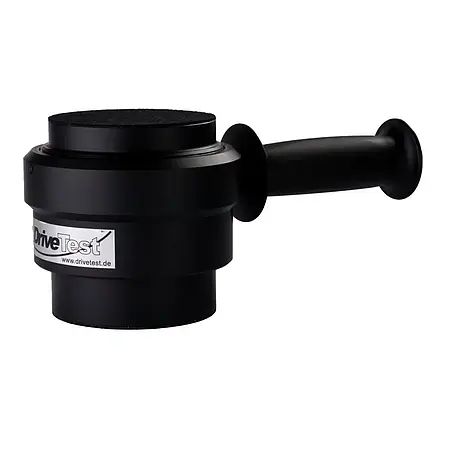

1 Medidor de força de fechamento BIA Classe 1 com cabo de 2,5 m
1 Módulo externo SEB2, com display LCD e LED, interface de série e
registro de dados
1 Pilha de 9 V

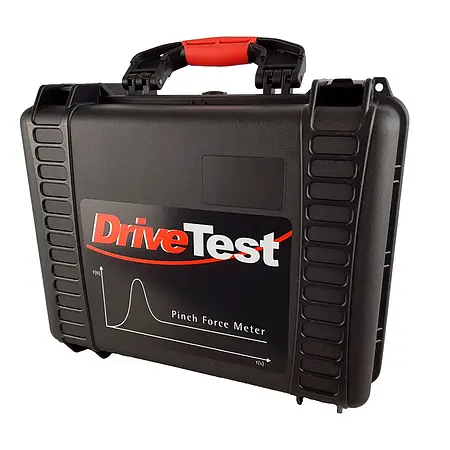

1 Maleta de transporte acolchoado
1 Cabo de conexão USB para PC
1 Memória USB com software de avaliação PinchPilot e documentação
1 Manual de instruções
1 Certificado de calibração ISO
Descrição Software / Requisitos técnicos
Nossos instrumentos de medição requerem um software. Nosso software é
usado para avaliar os dados obtidos durante as medições de força de
fechamento. Dependendo do instrumento de medição que possua, poderá baixar diferentes
softwares.
- Sistema operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
Software PinchPilot
Nosso software "PinchPilot" é usado para avaliar os dados
obtidos durante as medições da força de fechamento. Nenhum
software adicional é necessário para o trabalho diário.
Exportação de dados
O PinchPilot fornece todas as funções necessárias para medições
de rotina. Caso necessite processar os dados em outro lugar,
vários tipos de exportação estão disponíveis:
Exportação de texto: Valores de medição em formato de série numérica; pode ser importada, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Exportação de texto: Valores de medição em formato de série numérica; pode ser importada, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Avaliação de acordo com as diretrizes de PinchPilot
O software avalia os resultados da medição de acordo com as diretrizes de PinchPilot. Estas são baseadas na normativa aplicável (lei, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos as diretrizes de PinchPilot atualizadas. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.
O software avalia os resultados da medição de acordo com as diretrizes de PinchPilot. Estas são baseadas na normativa aplicável (lei, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos as diretrizes de PinchPilot atualizadas. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.
Documentação dos resultados
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não tenha uma licença para a versão baixada.
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não tenha uma licença para a versão baixada.
Atualmente é possível avaliar as seguintes normas e diretrizes:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
