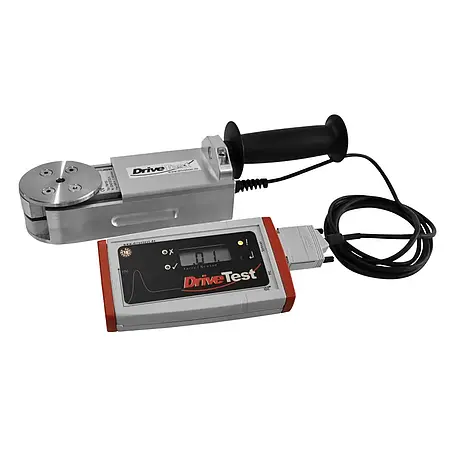

Medidor de força de fechamento FM100 para portas e portões
Referência: FM100
Prazo de entrega: 10-15 Dias
Sistema de medição de fechamento
Medidor de força de fechamento para portas e
portões
O medidor de força de fechamento é um dispositivo eletrônico para
portas e portões de acionamento eletricamente. É frequentemente usado para a
inspeção final de novas instalações, assim como para
inspeções periódicas. Seu design combina precisão com robustez
e garante a exatidão dos valores de medição mesmo após
anos de uso em ambientes adversos.
Ao realizar medições cíclicas em portas e portões, é
muito importante a execução rápida e fácil. Para isso,
foi
desenvolvido um software que reduz drasticamente o procedimento de
medição e o trabalho de documentação.
Com apenas alguns passos operacionais, é possível fazer medições de um
sistema completo, imprimi-las em forma de tabela e armazená-las em uma
base de dados. Fornecemos interfaces adequadas (por exemplo,
Microsoft® DLL ou National Instruments® LabVIEW) para integração em
uma sequência de testes automatizados.
- Normas aplicáveis: EN 12445/12453, EN 60335-2, DIN V 18650, ASR A1.7, etc.
- Medição precisa
- Design robusto
- Manuseio simples
- Operação através de uma única tecla ou remoto através da
interface DLL da Microsoft® DLL ou National Instruments® LabView Bibliothek
- Conteúdo da remessa completo, incluindo uma maleta de transporte de alta
qualidade e software
- Software profissional completo PinchPilot
- Suporte do software: possibilidade de integração em estruturas de
software existentes
- Possibilidade de medir grandes sistemas em uma única execução
- Normas aplicáveis: EN 12445/12453, EN 60335-2, DIN V 18650, ASR A1.7, etc.
- Medição precisa
- Design robusto
- Manuseio simples
- Operação através de uma única tecla ou remoto através da
interface DLL da Microsoft® DLL ou National Instruments® LabView Bibliothek
- Conteúdo da remessa completo, incluindo uma maleta de transporte de alta
qualidade e software
- Software profissional completo PinchPilot
- Suporte do software: possibilidade de integração em estruturas de software existentes
- Possibilidade de medir grandes sistemas em uma única execução
- Suporte do software: possibilidade de integração em estruturas de software existentes
- Possibilidade de medir grandes sistemas em uma única execução
| FM 100 | |
| Faixa | 0 ... 2000 N |
| Resolução | 1 N |
| Precisão | ±3 N ou 3% do valor |
| Rigidez | 500 N/mm |
| Largura | 50 mm |
| Diâmetro | 80 mm |
| Princípio de medição | Extensômetro |
| Taxa de amostragem | 500 Hz / 2 ms |
| Proteção contra sobrecarga | Sim |
| Alimentação | 1 pilha de 9 V |
| Temperatura operacional | -10 ... +40 ºC |
| Temperatura de armazenamento | -40 ... +50 ºC |
| Umidade | <90% R.H. sem condensação |
| Dimensões | 210 x 80 x 50 mm |
| Peso | 2,1 kg |

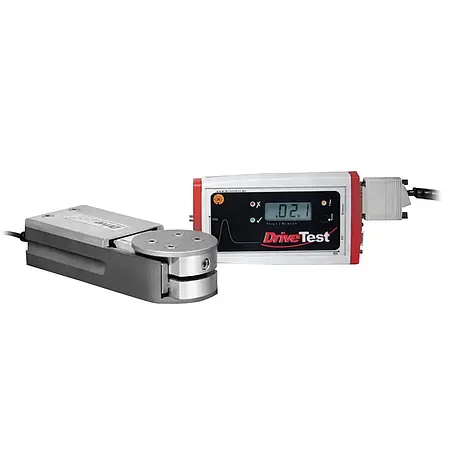

| Módulo externo SEB2 (display) | |
| - Unidade de registro de dados com display LCD e indicadores de estado LED, tecla de operação, interface serial | |
| - Medição opcional controlada por PC | |
| - Alimentação: Pilha de 9 V | |
| - Data/Hora | |
| - Memória para 100 valores | |
| - Interface para sensor e PC | |
| - Exibição do valor máximo e da força efetiva | |
| - LED de avaliação: OK / not OK | |
| Software de avaliação para PC PinchPilot | |
| - Multilíngue (DE, EN, IT, FR, ES) | |
| - Representação gráfica da curva de força | |
| - Cálculo dos valores característicos | |
| - Possibilidade de avaliação de acordo com diferentes diretrizes | |
| - Possibilidade que o usuário insira suas próprias diretrizes | |
| - Impressão do protocolo | |
| - Exportação de dados (Excel, CSV, PDF) | |
| App Force Meter disponível em Google Play Store | |
| - Force Meter: aplicativo de fácil manuseio com atualizações automáticas de diretrizes e normas | |
| - Economia de tempo: informação imediata sobre o resultado da medição, incluindo fácil geração de informes | |
| - Escritório eletrônico: reduz o papel e os custos associados e protege o meio ambiente | |
| - Pode ser usado individualmente - integração da assinatura do cliente possível | |

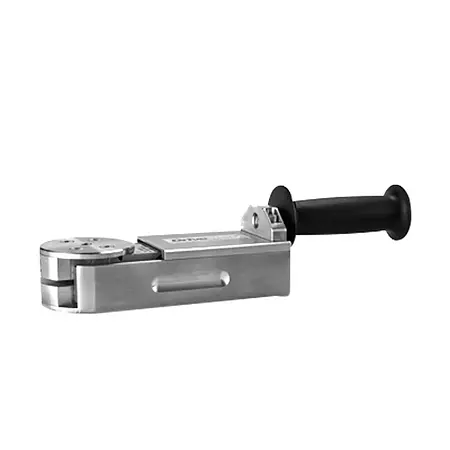

1 Medidor de força de fechamento FM 100 com cabo de 2,5 m
1 Módulo externo SEB2, com display LCD e LED, interface serial e
registro de dados
1 Pilha de 9 V

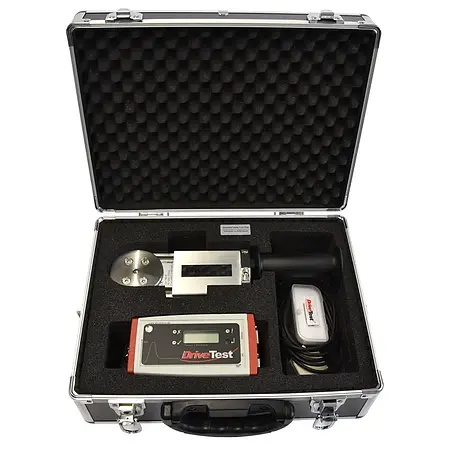

1 Maleta de transporte acolchoada
1 Cabo USB de conexão para PC
1 Memória USB com software de avaliação PinchPilot e documentação
1 Manual de instruções
1 Certificado de calibração ISO
Descrição Software / Requisitos técnicos
Nossos instrumentos de medição requerem um software. Nosso software é
usado para avaliar os dados obtidos durante as medições de força de
fechamento. Dependendo do instrumento de medição que possua, poderá baixar diferentes
softwares.
- Sistema operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
Software PinchPilot
Nosso software "PinchPilot" é usado para avaliar os dados
obtidos durante as medições da força de fechamento. Nenhum
software adicional é necessário para o trabalho diário.
Exportação de dados
O PinchPilot fornece todas as funções necessárias para medições
de rotina. Caso necessite processar os dados em outro lugar,
vários tipos de exportação estão disponíveis:
Exportação de texto: Valores de medição em formato de série numérica; pode ser importada, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Exportação de texto: Valores de medição em formato de série numérica; pode ser importada, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Avaliação de acordo com as diretrizes de PinchPilot
O software avalia os resultados da medição de acordo com as diretrizes de PinchPilot. Estas são baseadas na normativa aplicável (lei, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos as diretrizes de PinchPilot atualizadas. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.
O software avalia os resultados da medição de acordo com as diretrizes de PinchPilot. Estas são baseadas na normativa aplicável (lei, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos as diretrizes de PinchPilot atualizadas. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.
Documentação dos resultados
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não tenha uma licença para a versão baixada.
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não tenha uma licença para a versão baixada.
Atualmente é possível avaliar as seguintes normas e diretrizes:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
Recomendaciones
Referência: CAL-BIA Class 1
Certificado de calibração ISO para medidores de força de fechamento BIA
Classe 1
Certificado de calibração ISO para cumprir com a norma DIN ISO 9000. Para
isso, entregamos o instrumento de medição ao nosso laboratório de
calibração interno. No certificado de calibração ISO é documentado o
nome e o endereço do cliente, os valores de medição e o número de
série.
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
139,00 €
Preço sem IVA e sem frete
Referência: FM100-SP-1000
A barra extensível FM100 da Piher facilita a medição de grandes larguras de
abertura. Com a barra extensível poderá realizar medições com larguras de
abertura de 65 a 105 cm.
- Largura de abertura: 65 ... 105 cm
162,00 €
Preço sem IVA e sem frete
Referência: FM100-SP-1700
A barra extensível FM100-SP-1700 da Piher facilita a medição de grandes
larguras de abertura. Com a barra extensível poderá realizar medições com
larguras de abertura de 100 a 170 cm.
- Largura de abertura: 100 ... 170 cm
162,00 €
Preço sem IVA e sem frete
Referência: FM100-SP-2900
A barra extensível FM100-SP-2900 da Piher facilita a medição de grandes
larguras de abertura. Com a barra extensível poderá realizar medições com
larguras de abertura de 160 a 295 cm.
- Largura de abertura: 160 ... 295 cm
162,00 €
Preço sem IVA e sem frete
Referência: FM100-SP-600
A barra extensível FM100-SP-600 da Piher facilita a medição de grandes
larguras de abertura. Com a barra extensível poderá realizar medições com
larguras de abertura de 45 a 65 cm.
- Largura de abertura: 45 ... 65 cm
162,00 €
Preço sem IVA e sem frete
Referência: FM100-SP-30-50
O jogo de barras de extensão facilita a medição de diferentes larguras de
abertura. Os acessórios do FM 100 para portas e portões permitem o cumprimento
da norma europeia EN 12445/12453. Com o jogo de barras de extensão poderá realizar medições das larguras estipuladas de 30 e 50 cm.
- Força máxima: 2000 N
- Material: Alumínio/V2A
- Barra de extensão de 25 cm com transmissão de força
- 80 mm (para aberturas com largura de 30 cm)
- Barra de extensão de 20 cm (em conjunto com a barra de extensão de 25 cm para aberturas com largura de 50 cm)
162,00 €
Preço sem IVA e sem frete
Referência: FM100-FX Barrier
O jogo de fixação para barreiras FM100-FX de DriveTest permite a medição
conforme a norma de barreiras DIN EN 12453. O jogo de fixação pode ser ajustado de forma contínua em alturas de 85 até 140 cm. O ângulo do
dispositivo de medição também pode ser ajustado de forma contínua.
- Força máxima a 140 cm: >2000 N
- Material: alumínio, placa base não metálica (Multiplex)
935,00 €
Preço sem IVA e sem frete
Referência: FM100-AC
A maleta de transporte ampliada para o sistema de medição completo FM
100 (Sensor FM 100 e caixa eletrônica) e jogos de barras de extensão.
- Dimensões: 48 x 35 x 18 cm
- Peso neto (vazio): 3,3 kg
172,00 €
Preço sem IVA e sem frete
Referência: PinchPilot
Software de avaliação PinchPilot (conexão por cabo)
Nossos instrumentos de medição requerem um software. O nosso software é
utilizado para avaliar os dados obtidos durante as medições de força de
fechamento. Dependendo do instrumento de medição que tenha, poderá baixar diferentes tipos de softwares.
- Adequado para PC e laptop
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
Requisitos técnicos
- Sistema operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
185,00 €
Preço sem IVA e sem frete
