Ao procurar um analisador de potência ou um dispositivo para medição de potência, primeiro perguntamos sobre a aplicação para a qual o dispositivo será utilizado. Aqui é importante distinguir se é para realizar uma medição temporária ou uma medição contínua a longo prazo. Além disso, é necessário descobrir se é para medição monofásica ou trifásica. Na medição de potência trifásica também é necessário diferenciar entre medição de potência simétrica e assimétrica.
Analisador de potência monofásica
Em princípio, o analisador de potência é usado para medições monofásicas, embora também possa ser usado para medições trifásicas se a potência for simétrica, devido ao fato de que a corrente da tomada nas três fases é sempre a mesma. O analisador então calcula a potência total em si. Nos analisadores de potência para medição monofásica para instalação fixa, é possível depositar um multiplicador para o valor medido visualizado e a tela mostrará sempre o valor medido correto.
Os analisadores de potência para esta aplicação precisam de uma manutenção simples e são usados apenas para medições temporárias. Não possuem memória e sua faixa de medição é relativamente limitada.
Analisador de potência trifásica

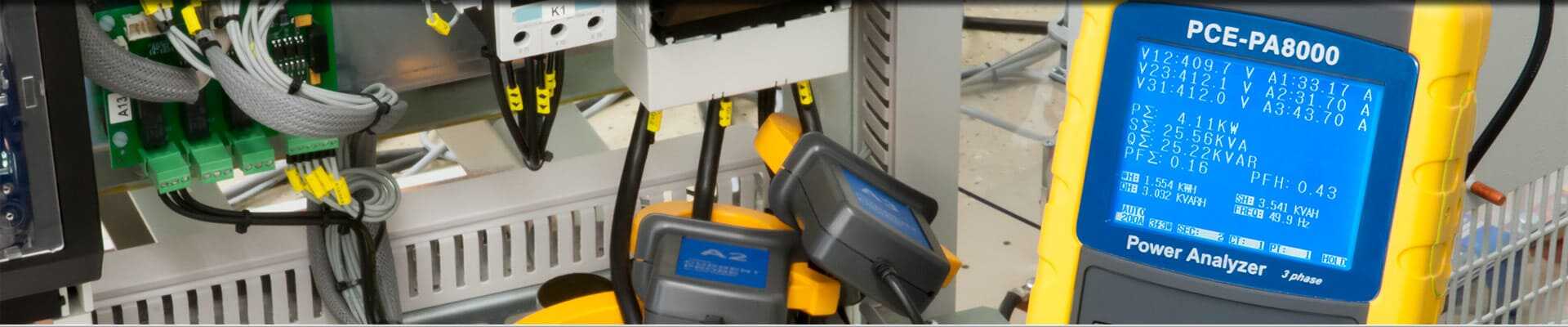

Os analisadores de potência multifásicos possuem no mínimo três pinças de corrente ou bobinas Rogowski para medir a corrente através dos cabos de conexão das fases. Este tipo de analisador de potência é frequentemente usado para o monitoramento permanente dos parâmetros da rede. Para as auditorias energéticas ou para a determinação das necessidades energéticas de empresas industriais, estes dispositivos são indispensáveis. Além de analisadores de potência para aplicações monofásicas, estes dispositivos também possuem cabos de medição de tensão que se conectam diretamente aos terminais. O analisador de qualidade de potência mede, em combinação com as pinças de corrente, os parâmetros: corrente, tensão, frequência da rede e ângulo de fase. A partir destes parâmetros, os analisadores de potência trifásica calculam todos os parâmetros de potência, como potência ativa, aparente e reativa. Alguns desses modelos geralmente estão equipados com função de memória/registrador de dados.
O registrador de dados permite o armazenamento contínuo de dados da rede, ajudando assim a determinar as necessidades ou o consumo de energia de máquinas e sistemas. A memória é lida através do software de leitura correspondente. Além disso, também existem analisadores de potência disponíveis que registram os dados de medição em um cartão de memória SD. Isso simplifica a análise dos dados de medição a tal ponto que nenhum outro software é necessário para a avaliação dos dados de medição tabulares. Outro nível de extensão do analisador de qualidade de potência é o analisador de rede.
Analisadores de rede / Analisadores de potência com função de análise de rede
Os analisadores de potência com função de análise de rede baseiam-se em um princípio semelhante ao dos analisadores de potência "normais". No entanto, os analisadores de rede têm, como outra opção, a função de determinar a distorção / harmônicos da rede. Os analisadores de rede mais simples podem determinar os harmônicos até a ordem 25. Os analisadores de potência de alta qualidade com função de análise de rede podem fazer isso facilmente até a ordem 50. Além disso, estes analisadores podem determinar correntes de partida, oscilação, componentes CC, etc. Estes dispositivos também possuem uma memória que pode ser avaliada pelo usuário.
Analisador de qualidade de energia com braçadeira ou bobina Rogowski?
Ao início deste conselho de compra, mencionamos brevemente que existem analisadores de potência com pinças de corrente e/ou bobinas Rogowski. Qual é a diferença entre eles?
A diferença está essencialmente no design. Uma pinça de corrente é rígida e pode ser usada com sucesso em qualquer lugar sempre que houver a possibilidade de acessar e medir facilmente a potência de corrente atual de uma máquina ou sistema. As pinças de corrente são usadas para medições quando as correntes a serem medidas pelo analisador são relativamente baixas. As pinças de corrente podem ser usadas normalmente a um máximo de 1.200 A por fase. Devido ao seu design rígido, as pinças de corrente são bastante difíceis de usar nos painéis de subdistribuição e de controle. Para isso, são utilizados analisadores de potência com bobinas flexíveis de Rogowski. Este analisador de potência é excelente para medições de energia onde o espaço para as pinças de corrente é insuficiente. Além disso, as bobinas podem ser usadas para correntes significativamente mais altas por fase. Assim, as bobinas Rogowski podem determinar com precisão até 10.000 A.
Caso necessite uma aplicação especial, teremos o prazer em aconselhá-lo e ajudá-lo a encontrar o analisador de potência adequado para ti.
