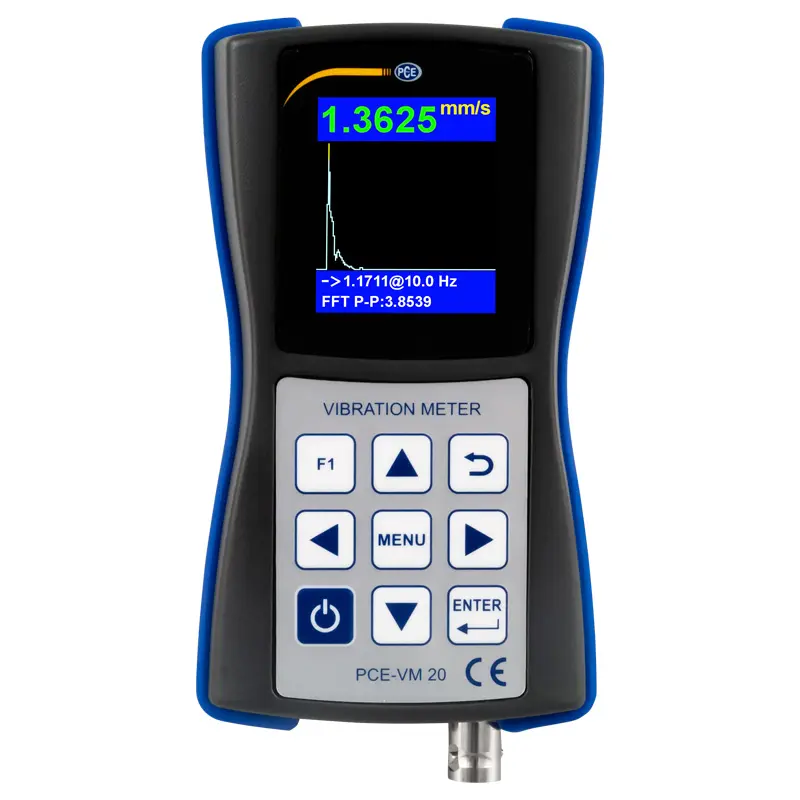

O medidor de vibração é um dispositivo compacto para a valoração direta do comportamento vibratório de uma máquina. O dispositivo mede vários parâmetros de vibração: aceleração, velocidade e deslocamento. Graças à análise FFT em tempo real integrada, é possível analisar e determinar o status de uma máquina durante a medição.
O medidor de vibração PCE-VM 20 permite a análise e visualização de sinais de sensores de vibração piezoelétricos de acordo com o padrão IEPE, bem como sensores de vibração piezoelétricos com saída em carga.
Faixa | |
- Aceleração - Velocidade - Deslocamento |
0 ... 200 m/s², RMS e Peak-Peak 0 ... 200 mm/s, RMS 0 ... 2000 µm, Peak-Peak |
Precisão | |
- Vibração | ±5 % |
Magnitudes | Frequência, aceleração, velocidade, deslocamento, espectro FFT |
Unidades | Métrica, imperial Hz, mm/s², mm/s, µm |

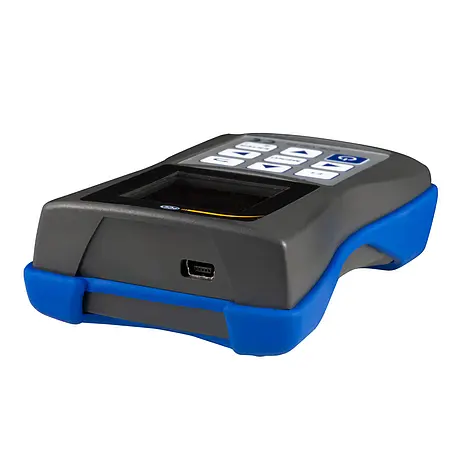

Interface | USB 2.0 |
Memória | Cartão micro SD de 4 GB |
Tempo operativo do acumulador | Até 8 horas em funcionamento contínuo |
Tipo de acumulador | Polímero de lítio |
Display | LCD a cores de 128 x 160 pixels |
Condições ambientais | -10 ... +55 °C / ≤80 % H.r. sem condensação |
Dimensões | 132 x 70 x 33 mm |
Peso | Aprox. 150 g |

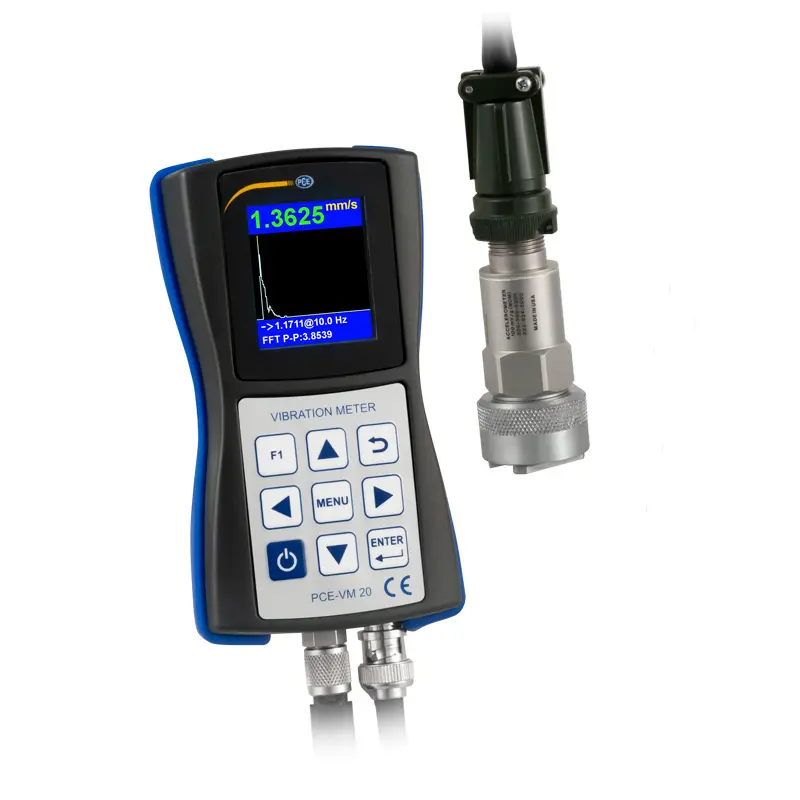

Especificações técnicas do sensor de vibração | |
Sensibilidade | 100 mV/g |
Comportamento da frequência (±3 dB) | 0,5 ... 15000 Hz |
Comportamento da frequência (±10 %) | 2,0 ... 10000 Hz |
Faixa dinâmica | ±50 g, peak |
Alimentação (IEPE) | 18 ... 30 V DC |
Circuito estabilizador de corrente | 2 ... 10 mA |
Ruído espectral a 10 Hz | 14 µg/√Hz |
Ruído espectral a 100 Hz | 2,3 µg/√Hz |
Ruído espectral a 1000 Hz | 2 µg/√Hz |
Impedância de saída | < 100 Ω |
Voltagem de polarização | 10 ... 14 V DC |
Isolamento da caixa | > 100 MΩ |
Condições ambientais | -50 ... +121 °C |
Proteção de impactos máximo | 5000 g, peak |
Frequência de ressonância | 23000 Hz |
Material caixa | Aço inoxidável 316L |
Conexão | 2 Pin MIL-C-5015 |
Tipo de proteção | IP68 |
Peso | 90 g |
